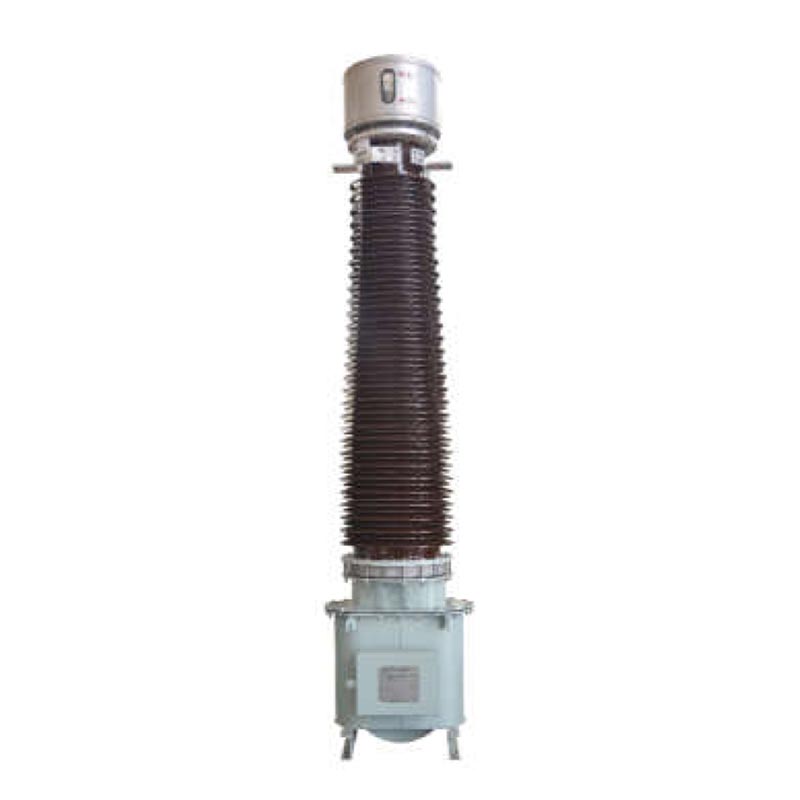

Trafo Arus 110 kV

Trafo Arus Usune LB6-110 kV adalah perangkat penginderaan arus presisi tinggi luar ruangan yang disesuaikan dengan daya tegangan menengah dan tinggi. grid. Ini mengadopsi struktur modular dan desain belitan sekunder multi-grup. Metode pengkabelan dapat disesuaikan melalui pelat penghubung eksternal di konservator oli atas, memungkinkan peralihan fleksibel antara rasio arus ganda untuk bertemu kebutuhan deteksi dan perlindungan kesalahan saat ini pada kondisi pengoperasian yang berbeda.

Produk ini mematuhi standar nasional GB/T20840.2-2014 dan standar elektroteknik internasional IEC. Itu mencakup model standar, ketinggian tinggi, dan tahan polusi, menawarkan pengukuran dan perlindungan yang sangat baik akurasi. Cocok untuk kondisi luar ruangan konvensional dan keras, ini adalah peralatan pendukung utama sistem transmisi dan distribusi daya 110kV domestik.

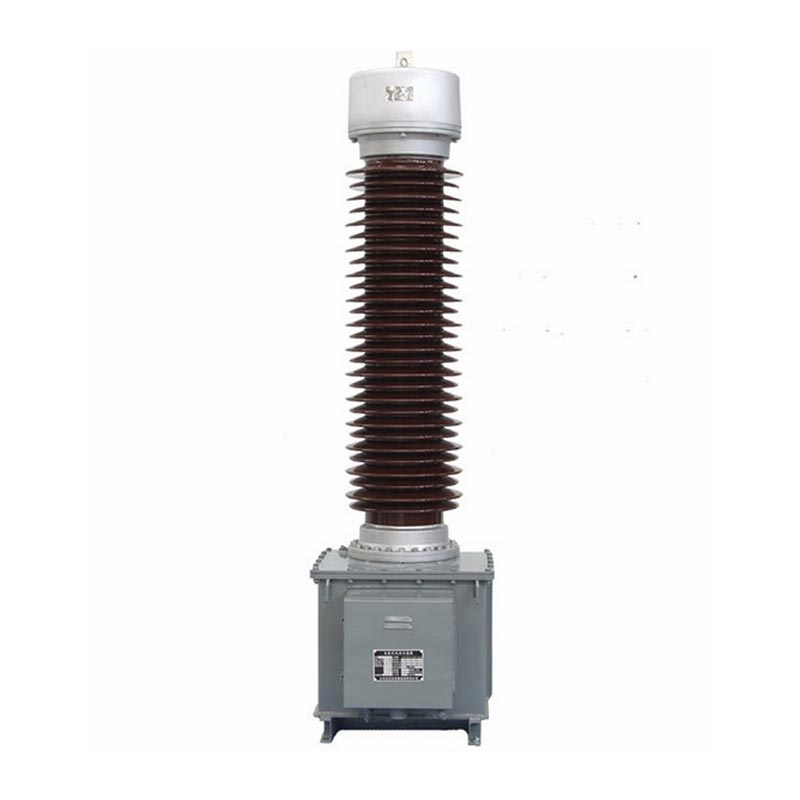

Transformator arus kapasitif LB6-110kV

Penjelasan Model dan Kondisi Pengoperasian yang Berlaku

1. Arti Kode Model

Model produk lengkapnya adalah LB6-110kV (kombinasi akurasi + rasio arus), dengan segmentasi yang jelas dan terstandarisasi penjelasan:
- Model Dasar: L untuk trafo arus, B untuk dengan tingkat proteksi, 6 untuk nomor seri desain, 110 untuk tegangan pengenal 110kV, W2 untuk desain anti polusi sekunder
- Kombinasi Kelas Akurasi: Mendukung beberapa kombinasi belitan seperti P/P/P/0,5 dan P/P/0,2, termasuk 0,2/0,5 belitan pengukur level dan belitan pelindung level 5P/10P, menyeimbangkan pengukuran presisi tinggi dan gangguan yang andal perlindungan.
-Spesifikasi Rasio Arus: Ditandai sebagai 2*a/c, mendukung peralihan rasio arus ganda, koneksi seri adalah a/c, koneksi paralel adalah 2*a/c, arus primer mencakup 2×50A~2×1000A, arus sekunder adalah 1A/5A spesifikasi lengkap

2. Kondisi Pengoperasian yang Berlaku

- Suhu Sekitar: Cocok untuk kondisi pengoperasian dari -25℃ hingga +40℃, dengan suhu maksimum harian +30℃. Persyaratan suhu sangat rendah dapat disesuaikan dan dinegosiasikan.
- Ketinggian: Model standar cocok untuk ketinggian ≤1000m; Model ketinggian tinggi GYW cocok untuk ketinggian ≤4000m.
- Kemampuan Beradaptasi Lingkungan: Jarak rambat dapat dipilih dari 16mm/KV hingga 31mm/KV, cocok untuk berbagai skenario termasuk konvensional, perlindungan korosi pantai, dan aplikasi anti-fouling di ketinggian.

Fitur Struktur Inti

1. Sistem Isolasi yang Dioptimalkan

Menggunakan teknologi isolasi kertas minyak kapasitif, dengan kertas kabel tegangan tinggi yang membungkus inti gulungan primer. Ini fitur lapisan pelindung kapasitor berlapis-lapis, dengan lapisan dalam terhubung ke tegangan tinggi dan lapisan luar lapisan dibumikan, menghasilkan distribusi medan listrik yang seragam dan meningkatkan keamanan insulasi secara signifikan margin.

2. Struktur Berliku yang Andal

Gulungan primer memiliki struktur berbentuk U. Model 2×400A ke bawah menggunakan kawat tembaga pipih yang dibungkus kertas, sedangkan model 2×500A~2×1000A menggunakan tabung aluminium setengah lingkaran ganda, memberikan daya dukung arus yang kuat. Itu belitan dibagi menjadi dua bagian dengan empat terminal, memungkinkan peralihan fleksibel antara rasio arus ganda.

3. Desain Perlindungan Sepenuhnya Tersegel

Tangki ekspansi logam dipasang di bagian atas untuk secara otomatis mengkompensasi ekspansi dan kontraksi volume minyak transformator yang disebabkan oleh perubahan suhu, mengisolasinya dari udara internal dan eksternal, mencegah kelembaban dan penuaan minyak, dan memperpanjang umur peralatan.

4. Instalasi dan Pemeliharaan yang Nyaman

Lubang pengangkat yang telah dibor sebelumnya di bagian bawah tangki memudahkan pengangkatan peralatan; beberapa baut grounding memastikan landasan peralatan dan belitan sekunder yang andal; kotak persimpangan dilengkapi dengan klem khusus untuk kabel standar dan aman.

Parameter Teknis Inti

1. Parameter Nilai

Tegangan operasi terukur 110kV, tegangan operasi maksimum 126kV, frekuensi terukur 50Hz, polaritasnya subtraktif.

2. Isolasi Menahan Tingkat Tegangan

Insulasi internal primer ke sekunder dan ground 185kV/1 menit, sekunder ke ground 3kV/1 menit; isolasi eksternal tegangan uji kering 230kV, tegangan uji basah 185kV, tegangan tahan impuls petir anti-polusi ketinggian tinggi puncaknya mencapai 560kV.

3. Kinerja Akurasi

Kesalahan pengukuran tingkat 0,2/0,5, perbedaan fase minimal, memenuhi persyaratan pengukuran presisi tinggi; komposit rendah kesalahan untuk tingkat perlindungan 5P/10P, memungkinkan respons cepat terhadap arus gangguan jaringan.

4. Kinerja Resistensi Sirkuit Pendek

Arus stabilitas termal 5,3KA~45KA, arus stabilitas dinamis 13KA~115KA, mampu menahan jaringan dampak arus pendek dan menunjukkan stabilitas operasional yang kuat.

Kasus Aplikasi Rekayasa Aktual:

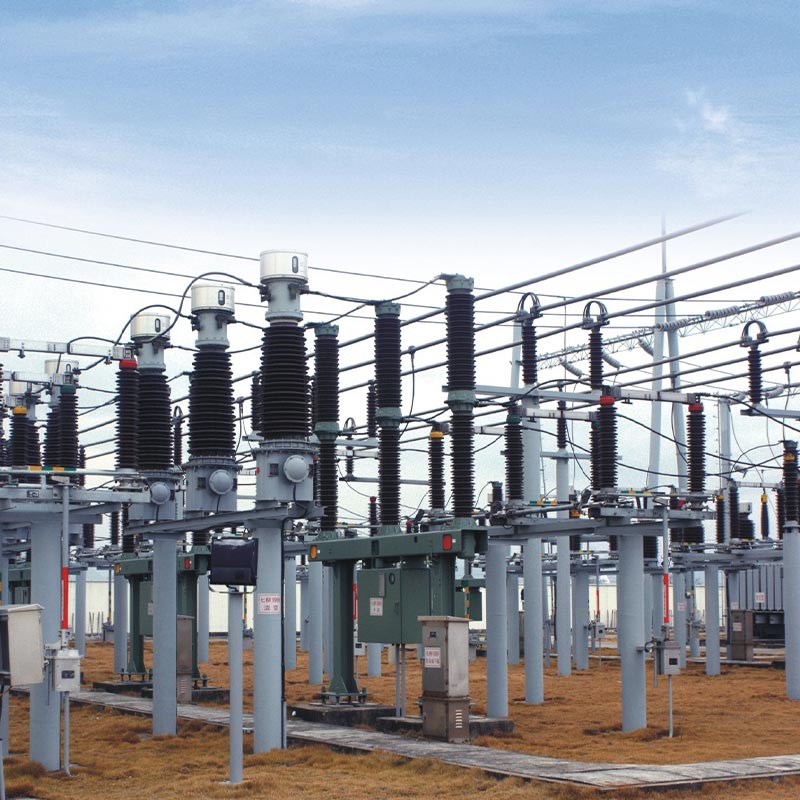

Kasus: Proyek Peningkatan Gardu Induk Perkotaan 110kV Zhejiang

Pada tahun 2024, proyek peningkatan gardu induk 110kV di pinggiran kota Zhejiang Jiaxing melibatkan pembelian massal 32 unit Usune Transformator arus LB6-110kV-2×300/5 (5P30/5P30/0.5). Terletak di cluster industri dengan beban besar fluktuasi, proyek ini memerlukan akurasi pengukuran dan sensitivitas perlindungan yang sangat tinggi. Setelah ditugaskan, peralatan ini dapat mengumpulkan data arus bus secara akurat, memungkinkan pemantauan beban secara real-time dan kesalahan tersandung dengan cepat. Data operasional tahunan menunjukkan bahwa kesalahan pengukuran jauh di bawah batas standar nasional dan proteksi tindakannya akurat dan dapat diandalkan, menyelesaikan sepenuhnya ketidakakuratan pengukuran pada peralatan lama.

Spesifikasi Pemasangan, Pengoperasian, dan Perawatan

1. Inspeksi Pra-Instalasi

Sebelum pemasangan, inspeksi visual diperlukan untuk menghilangkan cacat seperti selongsong porselen yang rusak, oli kebocoran, dan parameter papan nama tidak sesuai; verifikasi bahwa level oli expander sesuai dengan suhu sekitar, dan tambahkan oli trafo yang memenuhi syarat (kekuatan listrik ≥45kV) jika level oli rendah.

2. Persyaratan Instalasi

Peralatan harus diangkut dan diangkat secara vertikal selama seluruh proses, dengan sudut kemiringan pengangkutan ≤15°. Pengangkatan hanya diperbolehkan melalui lubang pengangkat bawah; tekanan pada bantalan porselen dan minyak konservator dilarang keras. Gaya tarik horizontal maksimum pada terminal primer P1 adalah ≤2000N, dan pada P2 adalah ≤3000N; badan peralatan dan lapisan pelindung harus dibumikan dengan andal untuk memastikan keselamatan operasional.

3. Aturan Pengoperasian dan Pemeliharaan

Selama pengoperasian, belitan sekunder tidak boleh dirangkai terbuka untuk menghindari risiko tegangan tinggi dan kerusakan peralatan. Struktur yang tersegel sepenuhnya tidak memerlukan perawatan dalam kondisi pengoperasian normal. Periksa kebersihannya bushing porselen dan level oli setiap tiga bulan. Jika segel rusak atau isolasinya lembap, kembalikan unit ke tempatnya pabrik untuk pengeringan vakum dan penggantian oli segera.

4. Persyaratan Penyimpanan

Trafo Arus 110 kV harus disimpan di lingkungan yang kering dan berventilasi baik, terhindar dari sinar matahari langsung dan hujan. Bagian bawah tangki minyak harus berada setidaknya 50 mm di atas tanah, dan suhu penyimpanan harus setidaknya -30℃. Setelah penyimpanan satu tahun, resistansi isolasi dan koefisien kerugian dielektrik harus diuji secara berkala. Jika cat terkelupas setelah penyimpanan lama, pengecatan ulang harus segera dilakukan.

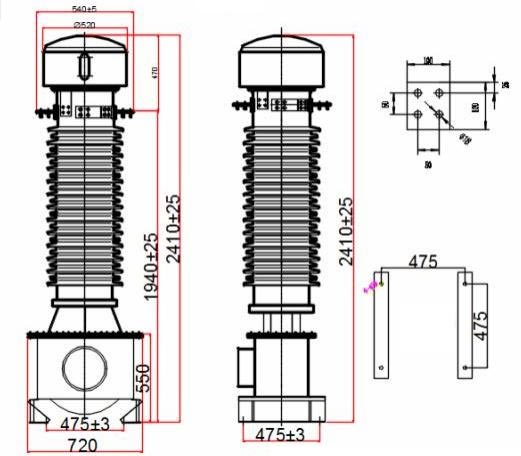

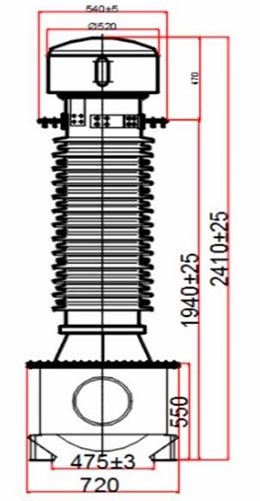

LB 6 - 110 kV tampilan dan dimensi pemasangan

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Pertanyaan Umum

Q1: Bagaimana cara mengganti rasio arus ganda pada Transformator Arus LB6-110 kV?

Tidak diperlukan penggantian peralatan. Cukup sesuaikan metode pengkabelan konektor eksternal pada oli atas konservator: bila belitan primer dihubungkan secara seri, rasio arus basis adalah a/c; saat terhubung paralel, itu adalah dua kali lipat rasio arus 2*a/c. Pengoperasiannya sederhana dan tidak memerlukan peralatan khusus, mudah beradaptasi untuk kondisi beban yang berbeda, secara efektif mengurangi biaya penggantian peralatan.

Q2: Apa perbedaan antara model standar, anti polusi, dan model ketinggian?

Ketiga model tersebut memiliki kinerja kelistrikan inti yang sama, dengan optimalisasi struktural yang disesuaikan secara spesifik skenario: ① Model standar cocok untuk lingkungan konvensional hingga ketinggian 1000m, dengan rambat jarak 16mm/KV; ② Model anti polusi W2 cocok untuk wilayah pesisir dan wilayah industri yang tercemar, dengan a jarak rambat 20mm/KV dan meningkatkan ketahanan terhadap korosi dan polusi; ③ Model ketinggian GYW adalah cocok untuk daerah dataran tinggi hingga 4000m, dengan jarak rambat maksimum 31mm/KV, dan mampu menahan udara rendah tekanan dan lingkungan radiasi ultraviolet yang kuat.

Q3: Apa tindakan pencegahan keselamatan inti untuk pengoperasian peralatan jangka panjang?

Pertama, belitan sekunder harus dioperasikan di bawah beban atau dihubung pendek; sirkuit terbuka sangat dilarang untuk mencegah kerusakan tegangan tinggi dan kecelakaan cedera pribadi. Kedua, pastikan landasan sambungan dapat diandalkan kotak dan baut ground bawah tangki oli, dan kabel ground memenuhi spesifikasi untuk menghindari listrik statis penumpukan listrik. Ketiga, selama operasi normal, pembongkaran struktur tertutup dan pengambilan sampel sewenang-wenang dilakukan dilarang. Uji kehilangan dielektrik dan data pelepasan sebagian secara teratur untuk memastikan kinerja isolasi yang stabil.

Keunggulan Produk dan Jaminan Pelayanan

Sebagai produsen dan pemasok profesional peralatan listrik tegangan tinggi di Tiongkok, Transformator Arus LB6-110 kV Usune Electric memiliki keunggulan yang signifikan: produksi pabrik terstandarisasi, dengan mematuhi peraturan domestik dan internasional secara ketat. standar industri, memastikan akurasi yang stabil dan kemampuan beradaptasi lingkungan yang kuat; dan tertutup rapat, desain bebas perawatan, secara signifikan mengurangi biaya pengoperasian dan pemeliharaan selanjutnya. Perusahaan menyediakan a layanan terpadu termasuk pemilihan dan penyesuaian, panduan teknis, pemasangan di tempat, dan purna jual pemeliharaan. Parameter dapat dioptimalkan sesuai dengan kebutuhan proyek, memberikan jaminan yang dapat diandalkan untuk keamanan dan keselamatan pengoperasian yang stabil dari sistem jaringan listrik 110kV.
