Transformator Arus Luar Ruangan

Trafo arus luar kapasitif LB6-110kV adalah peralatan pendukung tegangan tinggi inti dari Zhejiang Yousen Listrik. Dirancang khusus untuk kondisi pengoperasian luar ruangan yang kompleks, ia dilengkapi kertas minyak yang tertutup rapat struktur terendam minyak isolasi, tegangan operasi pengenal 110kV, tegangan operasi maksimum 126kV, dan kompatibel dengan jaringan listrik AC 50Hz/60Hz, memenuhi persyaratan operasional titik netral yang tidak dibumikan secara efektif sistem.

Produk ini mengintegrasikan fungsi pengukuran dan perlindungan, dilengkapi dengan belitan pengukur kelas 0,2 dan kelas 0,5 dan belitan pelindung 5P/10P. Mendukung rasio transformasi ganda untuk peralihan koneksi seri dan paralel, dengan cakupan arus primer 2×50A–2×1000A dan output sekunder 1A/5A. Memanfaatkan manufaktur presisi proses di pabrik yang memiliki reputasi baik, produk ini menawarkan kemampuan adaptasi lingkungan yang sangat baik: model standarnya adalah cocok untuk ketinggian di bawah 1000m, sedangkan model ketinggian GYW dapat beroperasi secara stabil pada ketinggian 4000m. Hal ini secara luas digunakan di gardu induk perkotaan dan pedesaan, pasokan listrik industri dan pertambangan, dan skenario pembangkit listrik energi baru.

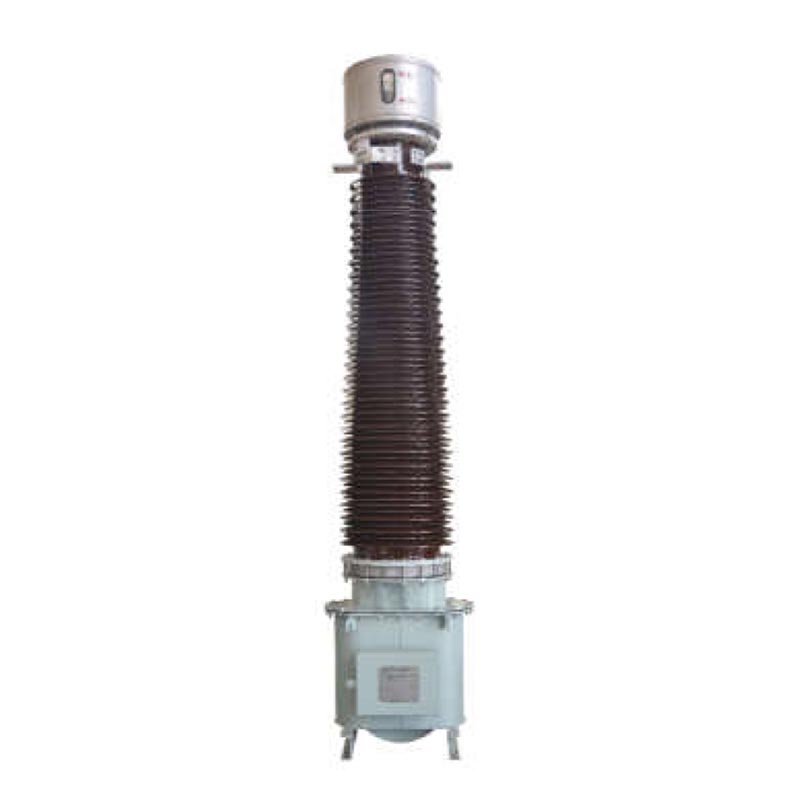

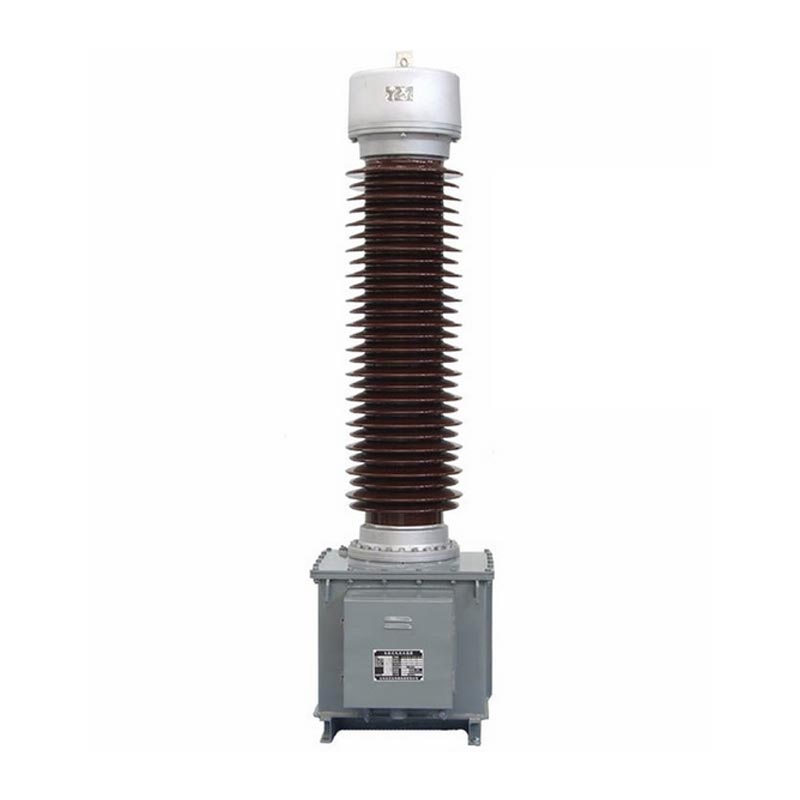

Transformator arus kapasitif LB6-110kV

Penjelasan Model dan Ketentuan Penggunaan

1. Penjelasan Parameter Model

Nomor model lengkap untuk Outdoor Current Transformer adalah LB6-110kV P/P/P/0.5ab/c, dibagi menjadi tiga inti definisi:
- Model Dasar: L menunjukkan trafo arus, B menunjukkan tingkat perlindungan, 6 menunjukkan nomor seri desain, 110 menunjukkan tingkat tegangan pengenal, dan W2 mewakili konfigurasi anti-polusi sekunder.
- Kombinasi Presisi: Empat set belitan sekunder bawaan, termasuk satu belitan pengukuran kelas 0,5 dan tiga belitan pelindung kelas P, mendukung berbagai kombinasi presisi untuk beradaptasi dengan pengukuran dan pengukuran yang berbeda persyaratan presisi perlindungan.
- Rasio Saat Ini: Ditandai 2*a/c, mendukung peralihan rasio ganda. Rasionya adalah a/c ketika konservator minyak teratas konektor eksternal dihubungkan secara seri, dan 2*a/c bila dihubungkan secara paralel. Pengkabelan di tempat memungkinkan kemudahan beralih.

2. Kondisi Pengoperasian Standar

- Suhu Sekitar: Maksimum +40℃, Minimum -25℃, Maksimum Rata-Rata Harian +30℃; Kondisi suhu yang sangat rendah bisa disesuaikan dan dinegosiasikan.
- Ketinggian Pemasangan: Tipe standar ≤1000m; LB6-110 GYW Tipe Ketinggian Tinggi ≤4000m.

Fitur Struktur Produk

1. Struktur Gulungan dan Isolasi

Gulungan primer mengadopsi struktur berbentuk U. Spesifikasi 2×400A ke bawah menggunakan tembaga pipih berinsulasi kertas kawat, sedangkan spesifikasi 2×500A–2×1000A menggunakan tabung aluminium setengah lingkaran lobus ganda. Inti menggunakan a proses isolasi kertas minyak kapasitif, dengan kertas kabel tegangan tinggi membungkus isolasi utama. Beberapa lapisan pelindung kapasitor menciptakan medan listrik yang seragam, dengan lapisan dalam terhubung ke tegangan tinggi dan lapisan luar lapisan dibumikan, secara signifikan meningkatkan keamanan isolasi. Gulungan primer dibagi menjadi dua bagian dengan empat terminal, menghubungkan ke tangki minyak atas untuk memudahkan peralihan rasio.

2. Desain Perlindungan Tersegel

Ekspander logam dipasang di bagian atas untuk secara otomatis mengkompensasi perubahan volume minyak isolasi yang disebabkan oleh variasi suhu, mengisolasi udara dan mencegah penuaan oli karena kelembapan, sehingga memperpanjang umur peralatan. Ekspander memiliki jendela observasi level oli internal untuk memantau level oli secara real-time. Semua sekunder terminal dan terminal pelindung utama terhubung secara terpusat ke kotak sambungan tangki minyak, untuk memastikan kabel standar dan kemampuan anti-interferensi yang kuat.

3. Struktur Instalasi yang Aman

Tangki minyak dilas dari pelat baja berkualitas tinggi, dengan lubang pengangkat yang sudah dibor di bagian bawah agar stabil pengangkatan keseluruhan. Kotak sambungan dan tangki oli dilengkapi dengan baut ground khusus untuk memastikan keandalan landasan belitan sekunder dan seluruh unit. Produk ini memiliki desain polaritas yang berkurang; ketika primer arus P1 masuk dan P2 keluar, arus sekunder dikeluarkan melalui S1/S2/S3, sesuai dengan kabel standar industri logika dan memfasilitasi commissioning di tempat.

Parameter Teknis Inti

1. Parameter Listrik Dasar

- Nilai Tegangan Operasional: 110kV; Tegangan Operasi Maksimum: 126kV
- Frekuensi Terukur: 50/60Hz; Polaritas: Polaritas Subtraktif
- Nilai Arus Primer: 2×50A～2×1000A (Berbagai spesifikasi tersedia)
- Nilai Arus Sekunder: 1A, 5A
- Kapasitas Output Sekunder: 15VA～50VA (rasio adaptif terhadap transformator)

2. Standar Kesalahan Akurasi

- Kelas Pengukuran (0,2/0,5): Kesalahan arus ±0,2%～±1,5%, perbedaan fasa 10′～90′, memenuhi energi presisi tinggi persyaratan pengukuran.
- Kelas Perlindungan (5P/10P): kesalahan arus kelas 5P ≤±1%, kesalahan komposit ≤5%; Kesalahan komposit kelas 10P ≤10%, operasi perlindungan yang andal jika terjadi kesalahan sistem.

3. Menahan Parameter Tegangan dan Isolasi

- Tegangan Penahan Frekuensi Daya: 185kV/1 menit untuk sirkuit primer dan sekunder serta ke ground; 3kV/1 menit untuk sirkuit sekunder dan ke ground; 5kV/1 menit untuk pelindung utama ke ground. Uji kering isolasi eksternal: 230kV; basah uji: 185kV.
- Tegangan Penahan Impuls Petir: Insulasi internal 450kV; GYW2 tipe anti polusi ketinggian tinggi hingga 560kV.
- Jarak rambat: Tipe standar ≥16mm/kV; tipe anti polusi hingga ≥31mm/kV, cocok untuk lingkungan yang keras seperti wilayah pesisir, polusi industri, dan dataran tinggi.

4. Parameter Stabilitas Sirkuit Pendek

Peralatan ini menunjukkan kinerja stabilitas termal dan dinamis yang sangat baik. Untuk spesifikasi 300-600A, arus stabilitas termal jangka pendek dapat mencapai 31,5-45kA, dan arus stabilitas dinamis dapat mencapai 80-115kA, mampu menahan lonjakan arus hubung singkat seketika dan mencegah kerusakan peralatan.

Kasus Aplikasi Dunia Nyata

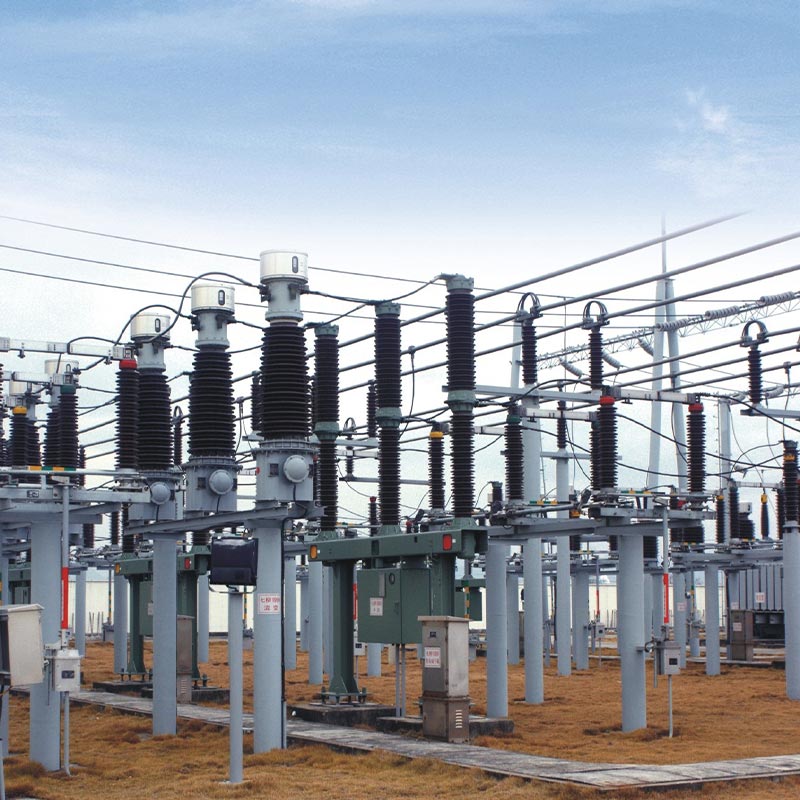

Trafo Arus Luar Ruangan Usune LB6-110kV berhasil diterapkan pada peningkatan gardu induk jaringan listrik 110kV proyek di Tiongkok Timur, mengganti peralatan usang dan memecahkan masalah seperti akurasi rendah, cuaca buruk resistensi, dan perawatan yang sering.

Proyek ini berlokasi di kawasan industri pinggiran kota, sebuah kawasan yang ditandai dengan kelembapan sepanjang tahun dan sedikit kelembapan polusi industri, memasok listrik ke banyak perusahaan manufaktur. Proyek ini memilih LB6-110kV GYW model ketinggian tinggi anti-polusi (kombinasi akurasi 2×300/5A, 5P30/5P30/0,5S/0,2S). Setelah lebih dari dua tahun operasi yang stabil, belitan presisi tinggi 0,2S/0,5S memastikan pengukuran yang akurat untuk pengguna industri, sementara beberapa belitan proteksi memungkinkan respons cepat terhadap fluktuasi jaringan dan gangguan hubung singkat kecil, mencapai tidak ada perjalanan yang salah dan tidak ada kegagalan untuk melakukan perjalanan. Struktur yang tertutup rapat secara efektif menahan kelembapan dan kontaminan korosi, tanpa kebocoran oli atau masalah penuaan isolasi, sehingga mengurangi beban kerja pemeliharaan selanjutnya lebih dari 60%, sepenuhnya memverifikasi stabilitas dan keandalan produk dalam kondisi pengoperasian yang sulit.

LB 6 - 110 kV tampilan dan dimensi pemasangan

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Pertanyaan Umum

Q1: Bagaimana cara beralih antara rasio arus ganda di lokasi?

Tidak diperlukan pembongkaran peralatan. Hanya konfigurasi kabel konektor eksternal pada oli atas konservator memerlukan penyesuaian. Sambungan seri belitan primer adalah perbandingan dasar a/c; koneksi paralel menghasilkan dua kali lipat rasio arus primer 2*a/c. Peralatan dikirimkan secara paralel secara default; ikuti saja diagram pengkabelan untuk peralihan cepat tanpa mempengaruhi isolasi atau umur peralatan.

Q2: Skenario mana yang cocok untuk model isolasi dan anti-polusi yang berbeda?

Tipe standar (≥16mm/kV) cocok untuk daerah dataran dengan lingkungan yang baik di bawah 1000m; W tipe anti polusi (≥20mm/kV) cocok untuk skenario polusi perkotaan dan industri umum; Tipe anti polusi ketinggian tinggi GYW (≥25mm/kV) cocok untuk area dataran tinggi di bawah 4000m; Tipe GYW2 yang ditingkatkan (≥31mm/kV) dirancang untuk kondisi ekstrim kondisi seperti semprotan garam pantai, polusi industri berat, dan ketinggian yang sangat tinggi, memberikan dampak yang lebih kuat kinerja anti-penuaan isolasi.

Q3: Apa pertimbangan pemeliharaan inti untuk Transformator Arus Luar Ruangan?

Pertama, operasi sirkuit terbuka sekunder dilarang keras untuk menghindari risiko induksi tegangan tinggi. Kedua, itu struktur yang disegel tidak boleh dibongkar secara sembarangan; pengoperasian bebas perawatan dapat dilakukan dalam kondisi normal kondisi. Ketiga, kerugian dielektrik dan resistansi isolasi harus diuji setiap tahun, dan datanya harus diperiksa pada dasarnya konsisten dengan nilai-nilai pabrik. Keempat, level oli harus diperiksa secara musiman dan berkualitas oli transformator harus segera ditambahkan ketika level oli rendah.

Keunggulan dan Ringkasan Produk

Trafo Arus Luar Ruangan seri Usune LB6 110kV/126kV, dengan desain standar, kinerja stabil, dan kemampuan beradaptasi lingkungan yang kuat, memecahkan masalah peralatan tradisional seperti kerentanan terhadap kelembaban, mudah menuanya minyak, dan kemampuan anti-fouling yang lemah. Kombinasi rasio dan akurasi yang fleksibel dapat memenuhi kebutuhan yang berbeda dari pengukuran jaringan listrik, proteksi relai, dan pemantauan daya industri. Sebagai kualitas tinggi peralatan tegangan tinggi yang diproduksi di pabrik Cina yang memiliki reputasi baik, menyediakan keandalan yang tinggi, hemat biaya, dan solusi pemeliharaan rendah untuk proyek-proyek listrik global, menjadikannya pemasok terpercaya bagi perusahaan jaringan listrik dan kontraktor teknik.
