Produsen trafo instrumen canggih

Transformator instrumenadalah perangkat presisi khusus untuk sistem tenaga AC tegangan tinggi, yang bertindak sebagai "saraf sensorik" dari jaringan listrik. Prinsip intinya adalah mengubah daya jaringan bertegangan tinggi dan berarus tinggi menjadi sinyal standar bertegangan rendah dan berarus rendah yang dapat dikenali oleh peralatan sekunder. Ini memberikan data yang akurat untuk pengukuran daya, pengukuran energi, pemantauan sistem, dan perlindungan relai serta memastikan isolasi listrik antara sirkuit tegangan tinggi primer dan sirkuit kontrol tegangan rendah sekunder, melindungi peralatan dan keselamatan personel pemeliharaan.

Usunemengkhususkan diri dalam R&D dan produksi transformator instrumen tegangan tinggi, menawarkan produk yang disesuaikan untuk aplikasi di ketinggian dan tahan polusi. Tingkat tegangannya secara komprehensif mencakup kondisi jaringan listrik tegangan tinggi arus utama, termasuk 110kV, 126kV, 145kV, 154kV, dan 170kV, yang dapat disesuaikan dengan berbagai skenario distribusi tegangan tinggi dan rendah.

Klasifikasi Produk dan Kinerja Inti

Trafo instrumen Usune terutama dibagi menjadi dua kategori: trafo arus (CT) dan trafo tegangan (VT). Kedua jenis produk ini memiliki posisi fungsional yang jelas dan skenario aplikasi yang saling melengkapi, yang secara komprehensif memenuhi kebutuhan operasional sistem tenaga tegangan tinggi dalam semua kondisi pengoperasian.

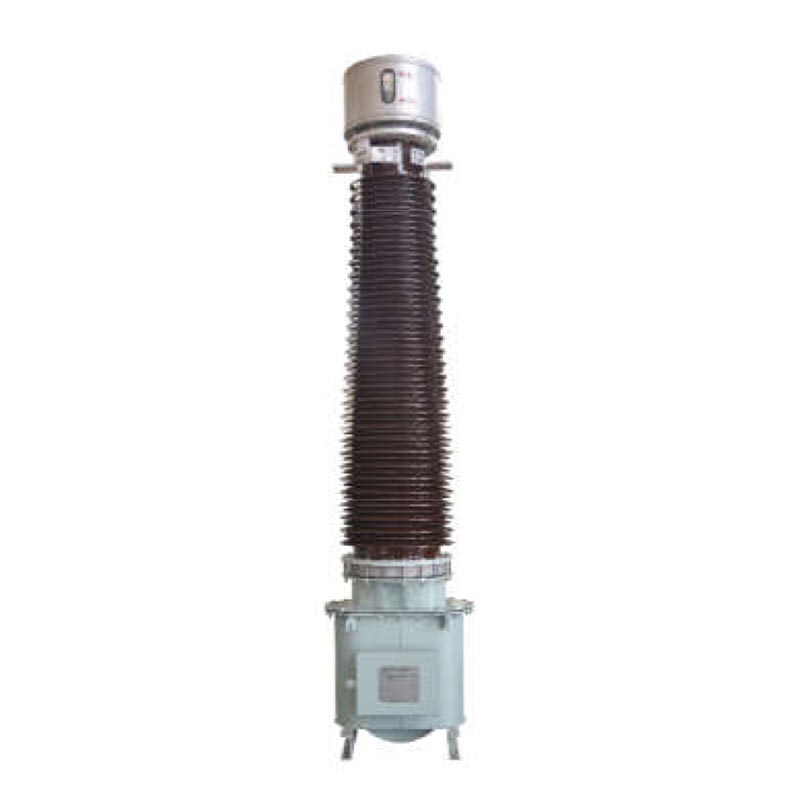

1. Trafo Arus (CT)

1.1 Pengertian dan Fungsi Inti

Transformator arus dapat menurunkan arus primer yang tinggi di jaringan listrik untuk mengubahnya menjadi arus sekunder standar 1A atau 5A. Mereka terutama digunakan untuk deteksi arus, pengukuran energi, perlindungan arus berlebih dan gangguan tanah, secara akurat menangkap fluktuasi arus jaringan listrik, dan dengan cepat memicu tindakan perlindungan selama gangguan untuk memastikan keamanan jaringan listrik.

1.2 Fitur Produk Inti

• Standar Keamanan: Sirkuit terbuka di sirkuit sekunder dilarang keras, yang secara efektif mencegah kerusakan peralatan dan kecelakaan keselamatan yang disebabkan oleh beban berlebih bertegangan tinggi.
• Presisi dan Stabilitas: Akurasi pengukuran tinggi dan kinerja respons transien yang sangat baik, cocok untuk pengukuran yang tepat dan kebutuhan perlindungan yang andal pada kondisi jaringan listrik yang kompleks.
• Beragam Produk: Meliputi tipe terendam minyak, tipe kering, dan berinsulasi gas SF₆ di luar ruangan, cocok untuk skenario distribusi daya konvensional dan khusus di dalam dan luar ruangan.
• Dewasa dan Andal: Trafo arus berisolasi kertas minyak luar ruangan seri LB6 andalan telah diverifikasi melalui berbagai proyek teknik, menunjukkan kinerja yang stabil dan penerapan yang luas.

2. Trafo Tegangan (VT)

2.1 Pengertian dan Fungsi Inti

Transformator tegangan mengubah tegangan jaringan tegangan tinggi menjadi tegangan sekunder standar 100V atau 100/√3V, memberikan sinyal tegangan yang akurat untuk pengukuran tegangan jaringan, pengukuran energi, pemantauan tegangan, dan perlindungan kesalahan, menjaga stabilitas tegangan dalam sistem distribusi.

2.2 Klasifikasi dan Karakteristik Produk

Transformator tegangan Usune dibagi menjadi dua tipe utama, cocok untuk level tegangan dan skenario aplikasi yang berbeda:

• Transformator Tegangan Elektromagnetik (EVT): Menggunakan struktur induktor tradisional, desain sederhana dan pengoperasian yang stabil, cocok untuk sistem tenaga tegangan menengah dan rendah;
• Transformator Tegangan Kapasitif (CVT): Terdiri dari pembagi tegangan kapasitif dan unit elektromagnetik, banyak digunakan di jaringan tegangan tinggi luar ruangan 35kV~550kV. Selain fungsi pengukuran dan perlindungan dasar, kapasitor ini juga dapat digunakan sebagai kapasitor kopling untuk komunikasi pembawa saluran listrik. Transformator tegangan kapasitif seri TYD unggulan menikmati pengakuan industri yang sangat tinggi.

2.3 Fitur Produk Inti

• Standar Keamanan: Sirkuit pendek dilarang keras di sisi sekunder untuk memastikan keluaran sinyal tegangan stabil;
• Pengukuran Akurat: Rasio tegangan stabil dan kesalahan fase minimal memastikan pengukuran daya dan data pemantauan yang akurat dan andal;
• Desain Anti-Resonansi: Dilengkapi dengan perangkat penekan ferroresonant khusus untuk menghilangkan kesalahan resonansi sistem dan memastikan pengoperasian peralatan yang stabil dalam jangka panjang.

Kondisi dan Standar Pengoperasian

1. Kondisi Pengoperasian yang Berlaku

Trafo Instrumen Usune dirancang untuk kondisi luar ruangan dan industri yang keras, dengan kemampuan beradaptasi lingkungan yang kuat. Parameter operasi standar adalah sebagai berikut:

• Frekuensi Terukur: 50Hz/60Hz, kompatibel dengan frekuensi jaringan listrik global arus utama;
• Suhu Sekitar: -40℃~+45℃, memenuhi suhu tinggi dan rendah serta kondisi musiman yang ekstrem;
• Ketinggian Pemasangan: Model standar cocok untuk area 1000m ke bawah; tersedia model ketinggian tinggi yang disesuaikan;
• Kemampuan Anti-Polusi: Mendukung penyesuaian untuk tingkat polusi yang berbeda, cocok untuk lingkungan luar ruangan yang kompleks seperti wilayah pesisir, debu industri, dan lingkungan korosif.

2. Standar Eksekusi

Dari desain dan produksi hingga pengujian, produk kami secara ketat mematuhi standar resmi internasional dan nasional, memastikan kualitas yang andal dan sesuai:

• Standar Internasional: Standar seri IEC 60044
• Standar Nasional: Standar seri GB/T 20840

Pertanyaan Umum

Q1: Apa larangan keselamatan inti untuk transformator instrumen arus dan tegangan?

A1: Kedua jenis trafo instrumen memiliki prosedur pengoperasian keselamatan yang ketat. Sirkuit terbuka dilarang keras pada sirkuit sekunder transformator arus (CT), jika tidak, tegangan yang terlalu tinggi akan dihasilkan, menyebabkan peralatan terbakar dan kecelakaan sengatan listrik. Hubungan pendek dilarang keras di sisi sekunder transformator tegangan (VT) untuk menghindari kelebihan beban peralatan, panas berlebih, dan kegagalan jaringan listrik. Perawatan harian harus dilakukan secara ketat sesuai dengan peraturan.

Q2: Dalam skenario manakah transformator tegangan kapasitif (CVT) dan elektromagnetik (EVT) masing-masing cocok?

A2: Transformator tegangan elektromagnetik (EVT) memiliki struktur yang sederhana, hemat biaya, dan pengoperasian yang stabil, cocok untuk sistem distribusi tenaga tegangan menengah dan rendah konvensional; transformator tegangan kapasitif (CVT) memiliki kemampuan menahan tegangan dan anti-interferensi yang lebih kuat, dirancang khusus untuk jaringan listrik tegangan tinggi luar ruangan 35kV~550kV. Selain untuk pengukuran dan proteksi, mereka juga dapat digunakan untuk komunikasi pembawa saluran listrik, menjadikannya peralatan pilihan untuk gardu induk luar ruangan bertegangan tinggi.

Q3: Apakah trafo Instrumen Usune dapat disesuaikan dengan lingkungan dataran tinggi dan polusi berat?

A3: Ya. Model standar cocok untuk ketinggian 1000m ke bawah. Untuk skenario ketinggian tinggi, tersedia versi penyesuaian ketinggian tinggi yang ditingkatkan. Selain itu, produk dengan tingkat polusi berbeda dapat disesuaikan untuk kondisi seperti semprotan garam pantai, debu industri, dan korosi kimia, sehingga memastikan pengoperasian peralatan yang stabil dan aman dalam jangka panjang di lingkungan ekstrem.
