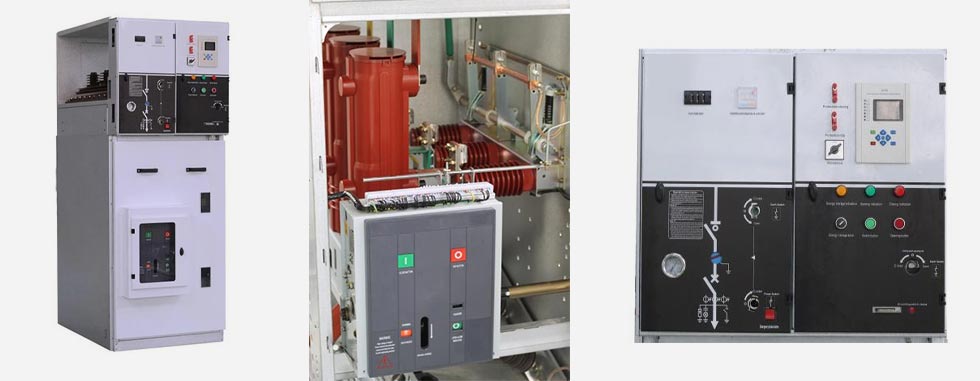

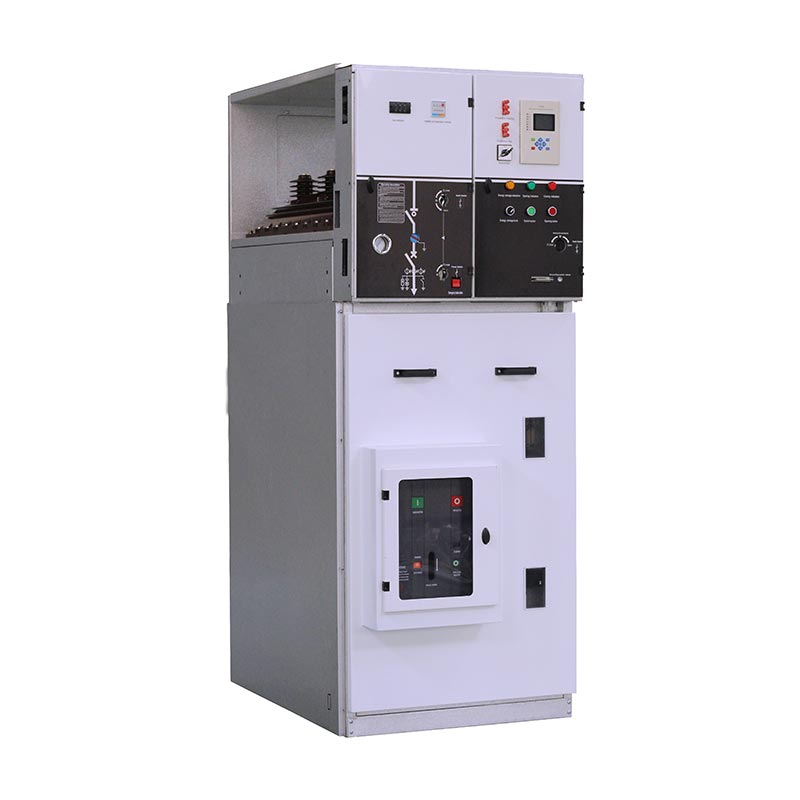

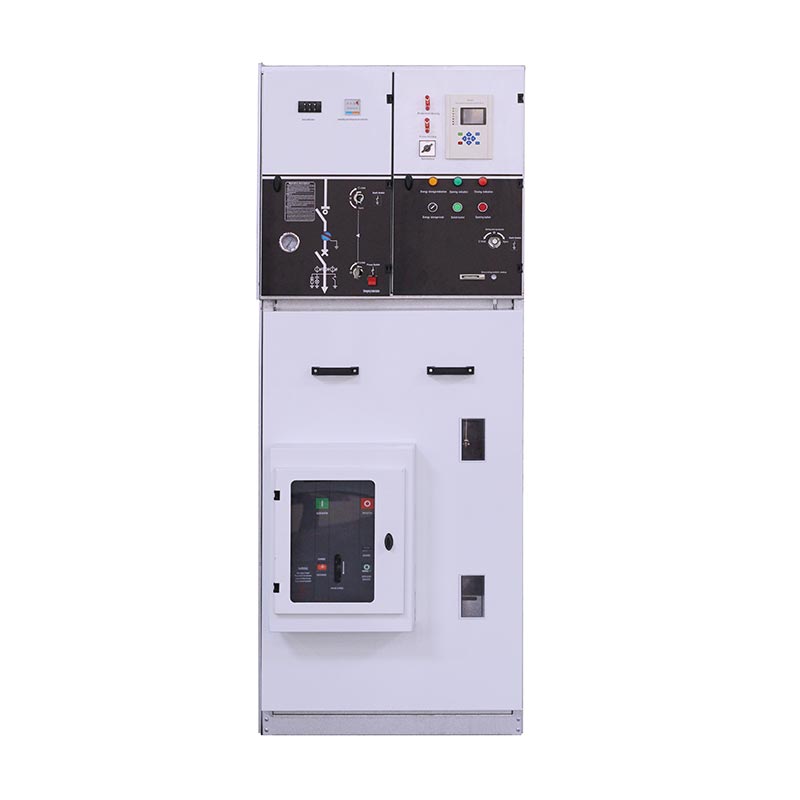

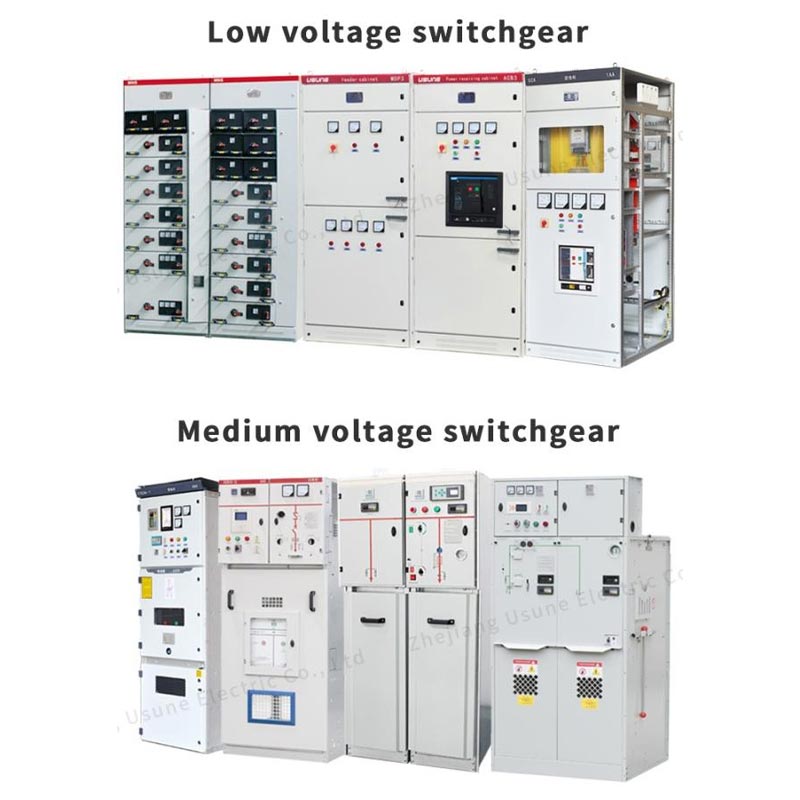

Unit Utama Cincin Dengan Pemutus Arus

Satuan Utama Cincin Seri USUNE XGN15 Dengan Pemutus Sirkuit adalah switchgear yang ringkas, terukur, dan tertutup logam dirancang untuk otomatisasi distribusi tenaga listrik. Seluruh kabinet menggunakan teknologi insulasi udara, menyeimbangkan keamanan dan kekompakan, sehingga cocok untuk berbagai skenario instalasi ruang terbatas. Strukturnya sederhana dan pengoperasiannya fleksibel secara signifikan mengurangi kesulitan konstruksi di lokasi dan pemeliharaan selanjutnya, sehingga meningkatkan distribusi listrik efisiensi operasi.

Sebagai produsen profesional dengan pengalaman luas, USUNE memiliki penelitian dan pengembangan, produksi, dan produksi yang lengkap pengujian sistem. Produk seri XGN15 diproduksi secara independen di pabriknya sendiri, dengan setiap langkah dari bahan mentah bahan untuk produk jadi secara ketat mengikuti standar internasional untuk memastikan kualitas produk yang konsisten dan stabil.

Konfigurasi Inti dan Keunggulan Teknis

1. Konfigurasi Sakelar Utama

Sakelar utama pada seri ini, Unit Utama Cincin Dengan Pemutus Arus, merupakan sakelar beban SF6 secara mandiri diproduksi oleh USUNE, menawarkan keunggulan seperti masa pakai yang lama, kinerja yang stabil, dan biaya perawatan yang rendah. Itu juga dapat dilengkapi dengan pemutus sirkuit vakum canggih sesuai dengan kebutuhan pengguna, yang semakin meningkatkan kapasitas pemutusan dan tingkat perlindungan peralatan, beradaptasi dengan skenario distribusi daya yang berbeda.

2.Mode Operasi dan Tingkat Otomatisasi

Sakelar utama mendukung mode pengoperasian manual dan elektrik untuk beradaptasi dengan operasional berbeda di lokasi persyaratan. Ini dapat dilengkapi dengan perangkat FTU dan RTU, yang secara sempurna memenuhi persyaratan "empat jarak jauh" (jarak jauh kontrol, pensinyalan jarak jauh, pengukuran jarak jauh, dan penyesuaian jarak jauh) otomatisasi distribusi tenaga listrik, mewujudkan pemantauan cerdas dan pengelolaan sistem distribusi tenaga listrik, dan meletakkan dasar bagi cerdas peningkatan jaringan listrik.

3. Teknologi Maju

Aplikasi Mengintegrasikan teknologi penginderaan canggih dan relai perlindungan terbaru, dapat memantau secara akurat status pengoperasian peralatan secara real time, merespons kondisi abnormal dengan cepat, dan memastikan keamanan daya sistem dan peralatan distribusi. Mengadopsi skema perakitan yang ringan dan fleksibel mengurangi transportasi dan kesulitan pemasangan, sekaligus memfasilitasi pemeliharaan dan perluasan di kemudian hari, memenuhi daya yang selalu berubah kebutuhan distribusi pasar.

Aplikasi

Satuan Utama Cincin Dengan Pemutus Arus cocok untuk sistem tenaga 50/60Hz, 12-36kV, dan banyak digunakan di industri dan jaringan cincin kabel listrik sipil dan terminal catu daya. Sebagai peralatan distribusi tenaga listrik profesional pemasok, USUNE telah mengoptimalkan desain produk, sehingga sangat cocok untuk skenario berikut:

- Distribusi listrik perumahan perkotaan, gardu induk kecil, stasiun peralihan, dan gardu induk prefabrikasi;
- Perusahaan industri dan pertambangan, pusat perbelanjaan, bandara, kereta bawah tanah, dan tempat umum lainnya;
- Bidang energi baru seperti pembangkit listrik tenaga angin;
- Fasilitas umum utama seperti rumah sakit, stadion, kereta api, dan terowongan.

Di Cina, Unit Utama Cincin Dengan Pemutus Arus telah banyak digunakan di berbagai jaringan listrik perkotaan dan pedesaan renovasi proyek, menerima pujian yang konsisten dari pengguna atas kinerjanya yang stabil dan kualitas yang dapat diandalkan.

Kondisi kerja

- Ketinggian ≤1000mm
- Suhu sekitar: 45℃~-35℃, perbedaan suhu maksimum ≤25℃
- Rata-rata kelembaban relatif harian tidak melebihi 95%
- Rata-rata kelembaban relatif bulanan tidak melebihi 90%
- Kapasitas seismik: intensitas seismik tidak melebihi 8 derajat
- Tidak ada getaran dan guncangan hebat, kebakaran, korosi kimia, bidang risiko ledakan

Parameter Teknis

Parameter konfigurasi enklosur

LBS masuk

Trafo melindungi

Pengukuran

Cbog dengan .meter

Cb keluar

Struktur dan konfigurasi switchgear

Mekanisme operasi

(1) Mekanisme operasi pegas tunggal fungsi ganda: tipe K

Fungsi switching dioperasikan secara mandiri dengan tuas atau motor.
Fungsi sakelar pembumian membuka dan menutup secara mandiri menggunakan tuas pengoperasian, dan energi pengoperasiannya disediakan oleh pegas kompresi, yang dilepaskan untuk menutup atau memutuskan kontak.

(2) Mekanisme pengoperasian pegas ganda fungsi ganda: Tipe A

Fungsi peralihan dioperasikan secara independen oleh tuas atau motor, dan energi pengoperasian disediakan oleh a pegas kompresi, yang dilepaskan untuk menutup kontak. Operasi pembukaan dan penutupan independen dengan tombol (0) atau unit tersandung atau perangkat tersandung shunt.
Fungsi sakelar pembumian beroperasi secara independen dengan tuas pengoperasian dan energi pengoperasian disediakan oleh a pegas kompresi, yang dilepaskan untuk menutup atau memutuskan kontak.

① Ruang busbar
② Saklar utama
③ Ruang kabel
④ Mekanisme pengoperasian, mekanisme interlocking, dan ruang kontrol tekanan rendah

Seluruh kabinet switchgear dapat dibagi menjadi dua unit atas dan bawah, termasuk unit atas kabinet itu ruang bus, saklar beban, ruang mekanisme operasi dan ruang tegangan rendah, dan unit bawah dipisahkan dari kabel kamar. Seluruh unit atas dapat diganti.

◇ Ruang busbar

Ruang busbar disusun pada bagian atas kabinet. Di ruang busbar, busbar utama dihubungkan bersama-sama dan dijalankan melalui seluruh baris switchgear.

◇ Sakelar pemutus beban

Ruang sakelar dilengkapi dengan sakelar beban sulfur heksafluorida tipe SFG. Cangkang sakelar beban dibuat dari resin epoksi dituangkan, diisi dengan gas sulfur heksafluorida (SF6) sebagai media isolasi, dan disediakan cangkang dengan sebuah lubang observasi. Ruang saklar dapat dilengkapi dengan pengukur kepadatan gas SF6 atau kepadatan gas dengan kontak alarm sesuai dengan kebutuhan pelanggan.

◇ Ruang kabel

Kabinet sakelar beban memiliki ruang kabel yang luas, yang terutama digunakan untuk sambungan kabel, sehingga inti tunggal atau kabel tiga inti dapat disambungkan menggunakan kepala kabel tanpa pelindung yang paling sederhana, dan ruang yang cukup juga dapat dihubungkan menampung penangkal petir, trafo arus, saklar ground bawah dan komponen lainnya. Menurut desain standar, itu pintu lemari memiliki jendela observasi dan perangkat interlock pengaman. Pelat bawah ruang kabel dengan penutup segel dan penjepit kabel ukuran yang sesuai dengan braket penyangga. Pelat bawah ruang kabel dan kusen pintu dapat dilepas memfasilitasi instalasi kabel.

◇ Mekanisme pengoperasian, mekanisme interlocking, dan ruang kontrol tekanan rendah

Ruang mekanisme yang saling bertautan juga berfungsi sebagai panel kontrol. Ruangan bertegangan rendah dilengkapi dengan pegas mekanisme dengan indikator posisi dan perangkat pengunci mekanis, dan juga dapat dilengkapi dengan alat bantu kontak, koil trip, mekanisme trip darurat, tampilan langsung kapasitif, kunci kunci dan perangkat pengoperasian listrik. Di pada saat yang sama, ruang ruang bertekanan rendah juga dapat dilengkapi dengan loop kontrol, meteran, dan relai pelindung, dan kabinet lebar 750 mm memiliki dua ruang bertekanan rendah yang identik untuk aksesori lebih banyak.

Kabinet jaringan cincin yang dilengkapi dengan pemutus arus terutama digunakan sebagai catu daya utama di jaringan cincin sistem catu daya, kabinet saluran masuk dari catu daya siaga dan kabinet bagian tengah ganda sistem pasokan listrik.

◎ Kabinet cincin modul XGN15 V meliputi:

(1) Pemutus sirkuit vakum
(2) Pemutus sirkuit belerang heksafluorida
(3) Mekanisme dan interlock
(4) Sakelar pembumian

◎ Metode instalasi

Depan tetap, lateral/samping dipasang tetap

◎ Struktur utama

(1) Dari atas ke bawah, ruang instrumen, ruang bus, ruang sakelar beban (isolasi), ruang pemutus arus, ruang kabel kamar.
(2) CT, PT, penangkal petir, sakelar pembumian, dan perangkat proteksi relai dapat dikonfigurasi sesuai kebutuhan pengguna kebutuhan.
(3) Pemutus arus dan sakelar beban (isolasi) dapat saling bertautan.

Deskripsi operasi

1. Pengoperasian pegangan: Berdiri di depan switchgear, tahan bagian atas pegangan dan dorong ke depan, yang lain tangan memegang ujung pegangan untuk memutar.
2.Pastikan pintu lemari telah ditutup dengan benar sebelum listrik disalurkan atau dipisahkan ke ground.
3. Pengukur tekanan sakelar harus diperiksa sebelum dihidupkan dan dimatikan.

Nyalakan

1.Pastikan pintu lemari tertutup. Masukkan pegangan ke dalam lubang pengoperasian atas dan putar berlawanan arah jarum jam 180°sampai terdengar suara rem pemisah. Indikator tengah panel berada pada posisinya; pintu bawah adalah ditutup dan saklar grounding mati.

2.Masukkan pegangan pengoperasian ke dalam lubang pengoperasian bawah dan putar searah jarum jam 180° hingga terdengar suara penutupan suara; indikator tengah panel berada pada posisi D; saklar akan menyala, dan kemudian operasi catu daya akan berlangsung selesai.

Matikan

1.Matikan: Masukkan pegangan pengoperasian ke dalam lubang pengoperasian bawah dan putar berlawanan arah jarum jam 180° hingga terdengar itu memisahkan suara rem (Langsung pakai tombol bila ada tombol); bagian tengah panel pada posisinya, lalu beralih akan mati.

2. Periksa apakah tampilan langsung keluar untuk memastikan ruang kabel netral secara elektrik; masukkan pengoperasian menangani ke dalam lubang pengoperasian atas dan putar searah jarum jam 180° hingga terdengar suara penutupan; indikator pusat panel berada pada posisinya dan pintu bawah tidak terkunci; sakelar grounding ditutup dan kemudian listrik padam operasi selesai.

Transportasi dan penyimpanan

Ketika kabinet saklar dipasang pada pelat bawah, maka dapat disekop dengan forklift. Ketika tidak diperbaiki pada bawah piring, kabinet saklar harus diangkat atau dibawa secara keseluruhan, tetapi harus diangkut secara vertikal kapan saja waktu dan tidak boleh dibalik untuk menghindari kerusakan pada komponen di dalam kabinet. Switchgear (bahkan dengan luar kemasan) tidak boleh disimpan di luar untuk waktu yang lama.

Pemeliharaan

◇ Kabinet cincin bebas perawatan selama tiga tahun dalam keadaan normal.

◇ Mekanisme pengoperasian sakelar beban pegas tunggal dan pegas ganda bebas perawatan dan tidak memerlukan perawatan memerlukan pelumasan apa pun.

◇ Perangkat proteksi relai harus diperiksa sesuai dengan persyaratan pabrikan sebelum dipasang operasi.

◇ Siklus pemeliharaan kabinet jaringan lingkar umumnya setahun sekali, dan tindakan pemeliharaan khusus akan dilakukan sebagai berikut:

(1) Kencangkan semua sambungan listrik (bus utama, saklar, kabel, instrumen meteran) sesuai dengan ketentuan persyaratan petunjuk pemasangan.
(2) Vakum semua komponen (sakelar utama, sakelar bantu, mekanisme trip, motor, dll.) dan lakukan penampilan inspeksi.
(3) Lakukan operasi penutupan/pembukaan tunggal pada semua sakelar, termasuk sakelar pembumian.
(4) Nyalakan catu daya kendali tambahan (jangan berikan sinyal kendali jarak jauh) untuk rangkaian listrik operasi.

Memesan barang

Dokumen dan lampiran berikut akan diserahkan bersama kabinet ketika kabinet saklar meninggalkan pabrik:

◇ Sertifikat kualifikasi produk
◇ Petunjuk penggunaan produk
◇ Data desain rekayasa produk
◇ Ganti aksesori kabinet:
◇ Setiap kombinasi pemasangan dilengkapi dengan pegangan pengoperasian sakelar beban.

Pengguna harus memberikan informasi berikut saat memesan produk:

◇ Skema pengkabelan sirkuit utama dan persyaratan teknis khusus
◇ Rencana pemasangan switchgear.
◇ Spesifikasi model komponen kabinet sakelar dan loop bantu, diagram skematik loop kontrol (jika perlu)
◇ Permintaan khusus lainnya untuk informasi tertulis.

Referensi Proyek

Proyek Peluncuran Roket Cas-space
