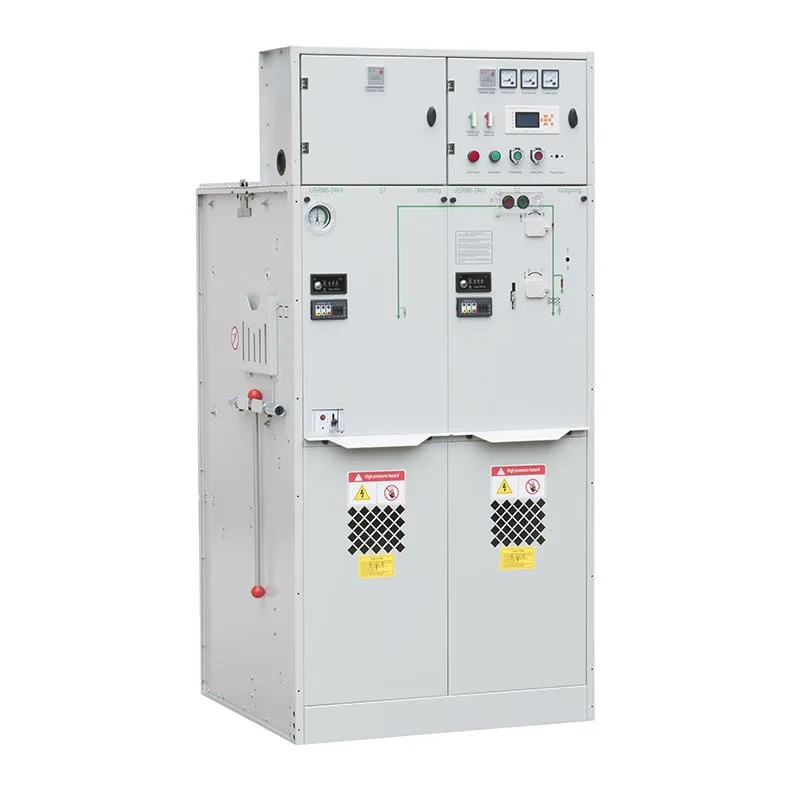

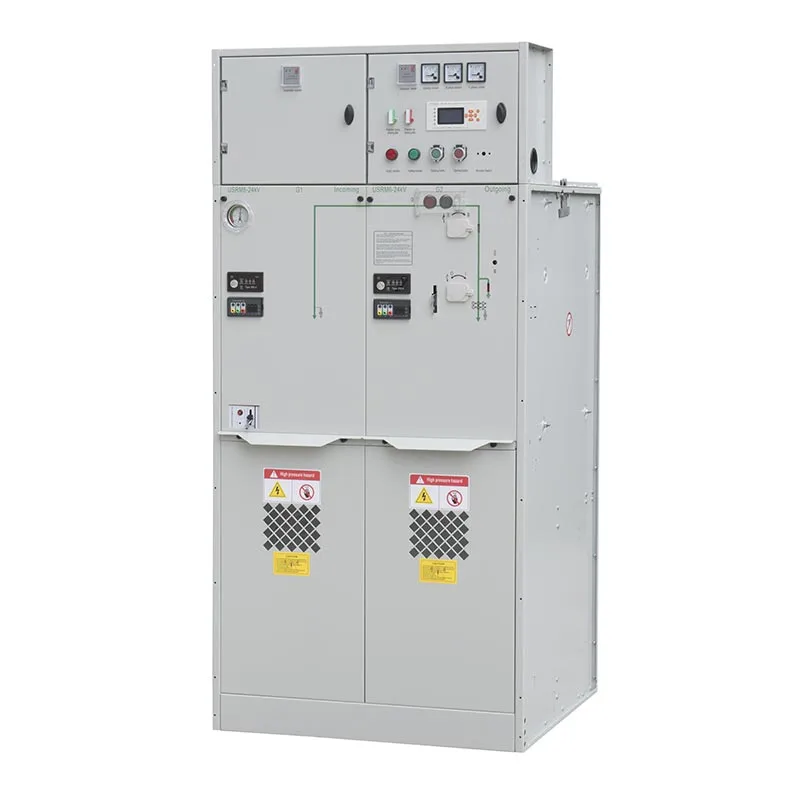

Switchgear Berisolasi Gas 24kv

Switchgear Berisolasi Gas Usune 24kV tersedia dengan unit fungsional berbeda untuk disesuaikan dengan distribusi spesifik persyaratan. Unit C adalah Unit Saklar Pemutus Beban untuk peralihan beban dan pengendalian distribusi, unit F adalah Beban Unit Kombinasi Break Switch-Fuse untuk proteksi trafo dan feeder, dan unit V merupakan Unit Circuit Breaker untuk aplikasi yang memerlukan fungsi peralihan dan perlindungan tingkat lanjut.

Dengan struktur tertutup yang kompak, konfigurasi fungsional yang fleksibel, dan kinerja insulasi yang andal, Usune memberikan solusi praktis bagi pelanggan yang ingin meningkatkan keselamatan distribusi listrik sekaligus mengurangi pemasangan ruang.

Keuntungan Utama

Struktur Berinsulasi Gas Kompak

Desain berinsulasi gas yang disegel menempatkan komponen listrik utama di dalam kabinet tertutup, sehingga menguranginya paparan debu, kelembapan, dan kontaminasi eksternal. Struktur kompak ini membantu mengoptimalkan ruang pemasangan dan sangat cocok untuk gardu induk, pabrik industri, dan proyek distribusi perkotaan di mana tersedia ruang terbatas.

Satuan Fungsional C, F dan V yang Fleksibel

Switchgear Terisolasi Gas Usune 24kV mendukung konfigurasi fungsional yang berbeda sesuai dengan jaringan distribusi persyaratan. Unit C menggunakan Load Break Switch untuk peralihan beban yang andal, unit F menggabungkan pemutus beban saklar dengan sekering untuk proteksi trafo dan feeder, sedangkan unit V menggunakan pemutus arus untuk aplikasinya membutuhkan kemampuan peralihan dan perlindungan yang lebih komprehensif.

Pengoperasian yang Andal dalam Kondisi Lingkungan Luas

Switchgear dirancang untuk suhu ruangan dari -40°C hingga +50°C, dengan suhu rata-rata 24 jam tidak melebihi 35°C. Ini dapat digunakan pada ketinggian hingga 4.000 m, sementara perhatian khusus harus diberikan pada pengisian bahan bakar tekanan ketika peralatan dipasang di atas 1.000 m. Untuk instalasi di ketinggian, konfigurasi akhir harus dikonfirmasi dengan Usune sesuai dengan kondisi pengoperasian sebenarnya.

Persyaratan Perawatan Rendah

Struktur tertutup membantu mengurangi pengaruh pencemaran lingkungan terhadap komponen internal, yang dapat menyederhanakan manajemen peralatan rutin. Hal ini membuat switchgear cocok untuk pelanggan yang membutuhkan keandalan peralatan tegangan menengah dengan beban kerja pemeliharaan yang berkurang.

Ketentuan Layanan

Ketinggian

Ketinggian layanan standar adalah hingga 4.000 m. Jika peralatan dipasang pada ketinggian lebih dari 1.000 m, tekanan pengisian dapat disesuaikan sesuai dengan ketinggian pemasangan sebenarnya. Untuk pemasangan di atas 2.000 m, pertimbangan khusus harus diberikan pada penurunan tekanan atmosfer dan persyaratan insulasi yang diakibatkannya.

Suhu Sekitar

Peralatan ini dirancang untuk kisaran suhu sekitar -40°C hingga +50°C, dengan suhu rata-rata di atas 24°C. jam tidak melebihi 35°C. Kisaran suhu pengoperasian yang luas ini memungkinkan switchgear melayani wilayah dingin dan aplikasi iklim panas ketika kondisi proyek secara keseluruhan memenuhi persyaratan yang ditentukan.

Kelembaban

Kelembapan relatif dirancang untuk kondisi tidak lebih dari 95% dalam waktu 24 jam dan tidak lebih dari 90% dalam waktu 24 jam. secara bulanan. Lingkungan instalasi juga harus bebas dari gas yang mudah meledak atau korosif berdampak buruk pada peralatan.

Lingkungan Instalasi

Switchgear harus dipasang di lokasi yang bebas dari gas yang mudah meledak atau korosif atau tidak terkena guncangan dan benturan parah. Itu tingkat kontaminasi lingkungan tidak boleh melebihi Level III menurut GB/T 5582. Kondisi pengoperasian khusus harus dikomunikasikan kepada pabrikan sebelum produksi sehingga konfigurasi peralatan yang sesuai dapat dilakukan dikonfirmasi.

Konfigurasi Produk

Satuan C – Unit Sakelar Pemutus Beban

Satuan C dirancang untuk peralihan beban tegangan menengah dan kontrol distribusi. Ini memberikan praktis konfigurasi untuk aplikasi pengumpan dan jaringan yang memerlukan peralihan beban yang andal tanpa memerlukan a pengaturan perlindungan berbasis pemutus sirkuit.

Satuan F – Unit Kombinasi Saklar Pemutus Beban-Sekering

Satuan F menggabungkan sakelar pemutus beban dengan sekering untuk menyediakan fungsi peralihan dan perlindungan. Hal ini khususnya cocok untuk aplikasi pengumpan transformator di mana peralatan kompak dan perlindungan hubung singkat yang efektif berada diperlukan.

Satuan V – Unit Pemutus Arus

Satuan V menggunakan pemutus sirkuit untuk aplikasi yang memerlukan fungsi peralihan dan perlindungan yang lebih komprehensif. Sangat cocok untuk sistem distribusi tegangan menengah di mana gangguan sirkuit dan koordinasi proteksi terjadi persyaratan penting.

Parameter teknis

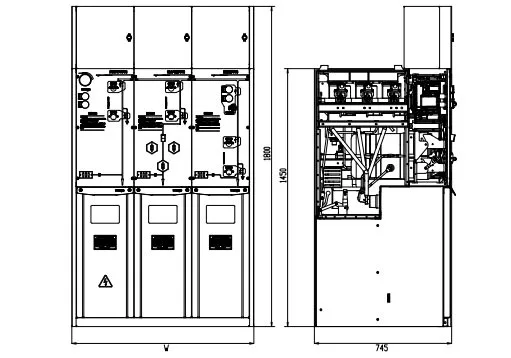

Struktur produk

Aplikasi

Distribusi Tenaga Industri

Switchgear Berisolasi Gas Usune 24kV dapat digunakan di pabrik industri di mana peralihan tegangan menengah dan yang andal perlindungan sangat penting untuk produksi yang berkelanjutan. Penutup kompak membantu mengoptimalkan ruang ruang listrik, sedangkan konfigurasi C, F dan V memungkinkan peralatan dicocokkan dengan feeder dan transformator yang berbeda persyaratan.

Gardu Trafo

Satuan F dan V dapat dikonfigurasi untuk aplikasi transformator dan pengumpan di mana fungsi proteksi dan switching perlu diintegrasikan ke dalam sistem tegangan menengah yang kompak. Desain tertutup juga membantu melindungi bagian dalam komponen dari pencemaran lingkungan.

Proyek Perkotaan dan Infrastruktur

Gardu induk perkotaan, fasilitas komersial, dan proyek infrastruktur seringkali memiliki persyaratan peralatan yang ketat ukuran dan keandalan operasional. Desain kompak dari Usune 24kV Gas Insulated Switchgear membuatnya cocok untuk proyek yang ruang pemasangannya terbatas dan diperlukan distribusi tegangan menengah yang andal.

Switchgear Berisolasi Gas 24kV vs Switchgear Berinsulasi Udara Tradisional

Ruang Instalasi

Switchgear Berinsulasi Gas menggunakan struktur tertutup dan kompak, memungkinkan peralihan dan perlindungan yang diperlukan berfungsi untuk diintegrasikan ke dalam tapak instalasi yang lebih kecil. Switchgear berinsulasi udara tradisional pada umumnya membutuhkan jarak listrik yang lebih besar, sehingga memerlukan kebutuhan ruang yang lebih tinggi.

Perlindungan Lingkungan

Struktur tertutup dari Usune Gas Insulated Switchgear mengurangi paparan langsung komponen listrik internal terhadap debu, kelembapan, dan kontaminasi eksternal. Peralatan berinsulasi udara tradisional lebih bergantung pada lingkungan instalasi sekitar dan mungkin memerlukan perlindungan lingkungan tambahan di lokasi yang menuntut.

Fleksibilitas Konfigurasi

Satuan C, F dan V memungkinkan pelanggan untuk memilih fungsi peralihan dan perlindungan yang berbeda sesuai dengan kebutuhan mereka persyaratan distribusi. Pendekatan modular ini memberikan fleksibilitas yang lebih besar dibandingkan menggunakan switchgear tetap tunggal konfigurasi untuk aplikasi yang berbeda.

Standar yang Berlaku

Switchgear Berinsulasi Gas 24kV Usune dirancang dengan mengacu pada standar Tiongkok yang berlaku untuk tegangan menengah switchgear dan peralatan listrik, termasuk GB 3804-2004 untuk sakelar pemutus beban AC tegangan tinggi, GB 1984-2014 untuk pemutus sirkuit AC tegangan tinggi, GB 16926-2009 untuk kombinasi saklar pemutus beban AC tegangan tinggi dan GB 1985-2014 untuk isolasi AC tegangan tinggi dan sakelar pembumian.

Peralatan ini juga mereferensikan GB 3906-2006 untuk switchgear dan controlgear tertutup logam 3,6kV–40,5kV AC, GB/T 11022-2011 untuk persyaratan teknis umum switchgear dan controlgear tegangan tinggi, GB 4208-2008 untuk enclosure perlindungan, GB/T 5582-1993 untuk tingkat polusi insulasi eksternal dan DL/T 404-2007 untuk switchgear AC yang tertutup logam dan perlengkapan kendali.

Persyaratan lain yang berlaku termasuk GB/T 13384-2008 untuk kondisi teknis produk mekanik dan listrik, GB 191-2008 untuk penandaan pengemasan dan pengangkutan dan GB 311.1-2012 untuk koordinasi isolasi tegangan tinggi peralatan transmisi dan distribusi. Standar akhir yang berlaku harus dikonfirmasikan sesuai dengan produk konfigurasi dan target pasar.

Aplikasi & Umpan Balik Pelanggan

Proyek Distribusi Tenaga Industri

Switchgear tegangan menengah Usune telah diterapkan dalam proyek industri seperti pabrik kimia dan manufaktur fasilitas. Pelanggan fokus pada pengoperasian yang stabil, pemasangan yang ringkas, dan kinerja perlindungan yang andal. Itu struktur terisolasi gas yang disegel membantu mengurangi pengaruh debu, kelembaban dan kondisi lingkungan, mendukung keandalan peralatan jangka panjang.

Proyek Infrastruktur & Energi

Produk Usune telah dipasok untuk proyek infrastruktur dan energi, termasuk pembangkit listrik tenaga air, minyak fasilitas penyimpanan dan proyek transportasi. Pelanggan menghargai konfigurasi fungsional C, F dan V yang fleksibel, yang memungkinkan switchgear diadaptasi untuk kebutuhan peralihan, perlindungan, dan distribusi yang berbeda.

Umpan Balik Pelanggan

Berdasarkan aplikasi proyek, pelanggan terutama menghargai switchgear Usune karena desainnya yang ringkas dan andal kinerja insulasi, konfigurasi fleksibel, dan persyaratan perawatan yang rendah. Struktur modular membantu pelanggan memilih solusi yang sesuai sesuai dengan sistem distribusi tegangan menengah yang berbeda.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Sertifikasi Produk & Manajemen Mutu

Zhejiang Usune Electric Co, Ltd. telah menetapkan sistem manajemen mutu yang komprehensif sesuai dengan Mutu ISO 9001 Sistem Manajemen, Sistem Manajemen Lingkungan ISO 14001 dan Manajemen Kesehatan dan Keselamatan Kerja ISO 45001 Sistem.

Untuk memenuhi kebutuhan pasar yang berbeda, Switchgear Berisolasi Gas Usune 24kV telah melewati tipe standar IEC dan GB yang relevan tes dan memperoleh sertifikasi CE. Produk diproduksi di bawah prosedur kontrol kualitas yang ketat untuk mendukung kinerja, keamanan, dan kepatuhan yang andal untuk aplikasi distribusi daya tegangan menengah global.

Pertanyaan Umum

Berapa kisaran suhu yang dapat ditangani switchgear?

Kisaran suhu lingkungan yang ditentukan adalah -40°C hingga +50°C, dengan suhu rata-rata selama 24 jam tidak lebih dari 35°C.

Bisakah switchgear 24kV digunakan di lingkungan dengan kelembapan tinggi?

Kelembapan relatif yang ditentukan tidak lebih dari 95% dalam waktu 24 jam dan tidak lebih dari 90% setiap bulan. Itu peralatan harus dipasang di lingkungan tanpa gas yang mudah meledak atau korosif dan dalam batas yang ditentukan tingkat polusi.

Bisakah Usune menyediakan konfigurasi khusus?

Ya. Unit fungsional C, F dan V dapat dipilih sesuai dengan jaringan distribusi pelanggan, switching dan persyaratan perlindungan. Untuk lingkungan pengoperasian khusus, pelanggan harus memberikan kondisi yang relevan sebelumnya memesan sehingga Usune dapat mengevaluasi konfigurasi yang sesuai.

Standar apa yang diikuti oleh Switchgear Berisolasi Gas Usune 24kV?

Desain produk mengacu pada standar GB dan DL/T yang berlaku, termasuk persyaratan yang mencakup sakelar pemutus beban, pemutus sirkuit, kombinasi sekering, switchgear tertutup logam, pelindung selungkup, koordinasi isolasi dan persyaratan teknis umum untuk switchgear tegangan tinggi.

Mengapa Memilih Switchgear Berisolasi Gas Usune 24kV?

Zhejiang Usune Electric Co, Ltd. menyediakan peralatan listrik tegangan menengah untuk distribusi daya yang berbeda persyaratan. Switchgear Berinsulasi Gas 24kV menggabungkan struktur tertutup kompak dengan C, F, dan V yang fleksibel unit fungsional, memungkinkan pelanggan untuk mengkonfigurasi peralatan sesuai dengan kebutuhan jaringan tertentu.

Usune juga mendukung komunikasi teknis untuk kondisi pengoperasian khusus. Untuk aplikasi yang melibatkan tinggi ketinggian, suhu ekstrem, atau kondisi lingkungan non-standar lainnya, pelanggan dapat memberikan detail proyek sebelum memesan sehingga konfigurasi peralatan dan parameter pengoperasian dapat dievaluasi dengan benar.
