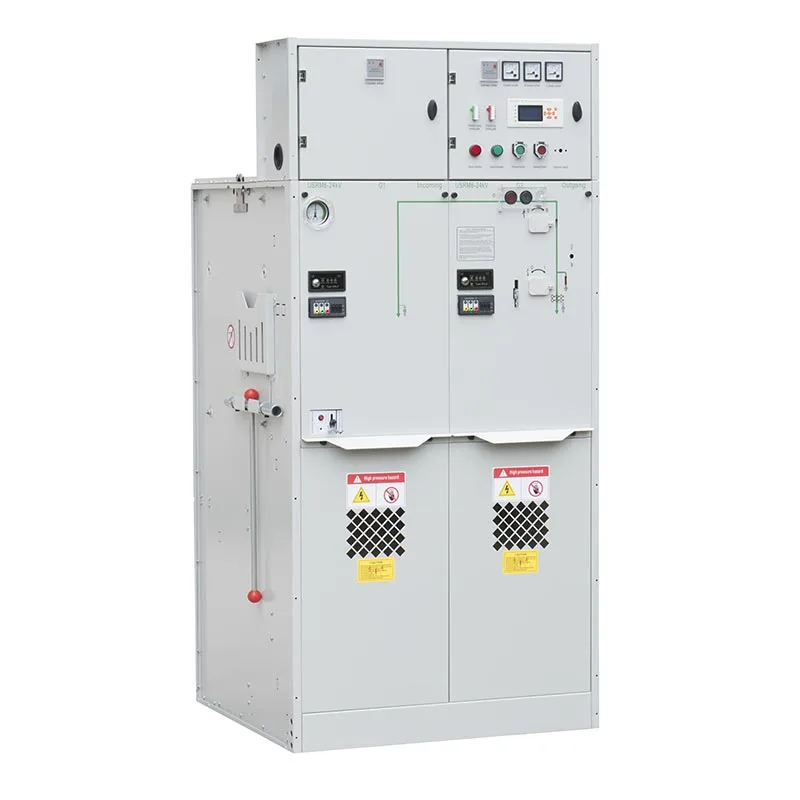

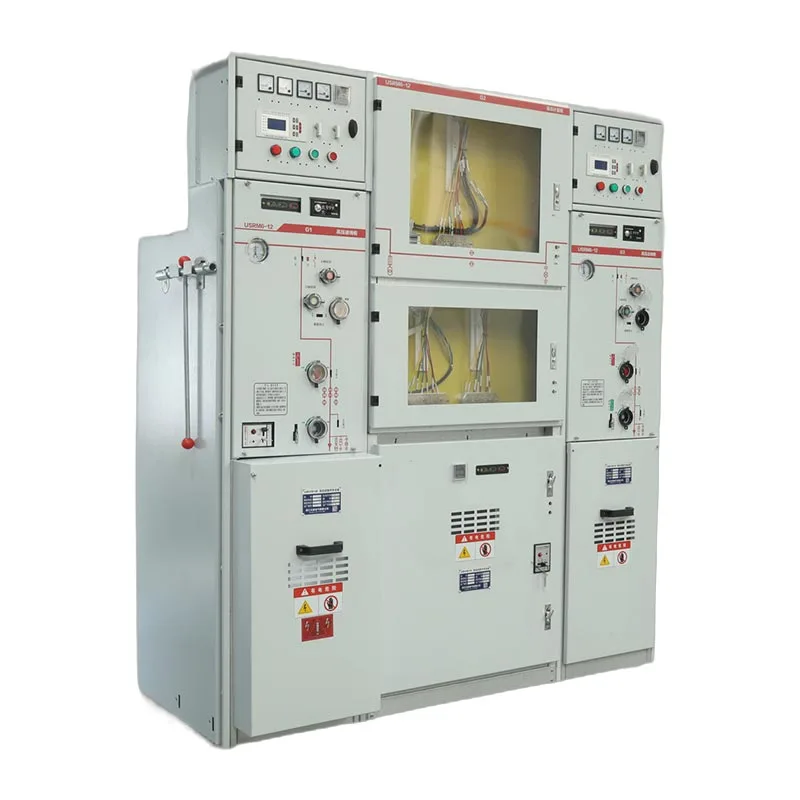

Berbeda dengan switchgear konvensional yang sangat bergantung pada lingkungan instalasi, Usune 11kv Sf6 Gis Gas Switchgear Terisolasi mengisolasi komponen listrik utama di dalam kompartemen gas yang tertutup. Mekanik terintegrasi sistem interlocking membantu mencegah pengoperasian yang salah, meningkatkan keselamatan operator dan keandalan peralatan.
Switchgear banyak digunakan di gardu transformator, sistem distribusi tenaga industri, bangunan komersial, proyek infrastruktur dan aplikasi tegangan menengah 11kV lainnya yang mengutamakan keselamatan, keandalan, dan pengoperasian yang mudah penting.
Komponen sirkuit utama dimasukkan ke dalam tangki bensin SF6 yang tersegel, sehingga mengurangi paparan langsung ke luar kondisi lingkungan. Desain ini membantu melindungi komponen listrik dari debu, kelembapan, polusi dan kondensasi, meningkatkan stabilitas operasi jangka panjang.
Struktur tertutup juga mengurangi kebutuhan ruang dibandingkan dengan switchgear berinsulasi udara tradisional Usune 11kv Sf6 Gis Gas Insulated Switchgear cocok untuk gardu induk kompak dan ruang listrik dengan ruang terbatas.
Usune 11kV SF6 GIS dirancang dengan berbagai perlindungan keselamatan mekanis untuk mencegah pengoperasian yang salah. Semua sakelar harus dioperasikan menggunakan pegangan pengoperasian khusus, memastikan prosedur peralihan terkontrol.
Sakelar pemutus beban atau pemutus arus vakum dan sakelar pembumian yang sesuai dilengkapi dengan internal saling mengunci secara mekanis. Interlocking gembok tambahan juga dapat diterapkan bila diperlukan, dengan ketentuan lebih tinggi keamanan selama pemeliharaan dan pengoperasian.
Pintu bawah hanya dapat dibuka bila sakelar grounding ditutup dan sakelar pemutus beban dalam keadaan terbuka posisinya, mencegah akses ke bagian yang berenergi.
Sakelar grounding tidak dapat dioperasikan ketika pintu bawah terbuka, sehingga membantu mencegah kondisi perawatan yang tidak aman.
Sakelar pemutus beban tidak dapat ditutup ketika sakelar pembumian ditutup, dan sakelar pembumian juga tidak dapat ditutup dioperasikan ketika saklar pemutus beban ditutup.
Untuk pengoperasian catu daya, pintu kompartemen kabel harus ditutup terlebih dahulu. Sakelar tiga posisi kemudian dioperasikan dari posisi grounding ke posisi isolasi dan akhirnya ke posisi penutupan.
Untuk isolasi daya, sakelar tiga posisi dioperasikan dari posisi penutupan ke posisi isolasi dan kemudian ke posisi isolasi posisi grounding, memungkinkan akses aman ke kompartemen kabel.
| TIDAK. | Barang | Satuan | Satuan sakelar pemutus beban | satuan kombinasi | Satuan pemutus arus |
| 1 | Tegangan terukur | persegi panjang | 24/12 | 24/12 | 24/12 |
| 2 | Frekuensi terukur | Hz | 50 | 50 | 50 |
| 3 | Nilai saat ini | A | 630 | 125 (tergantung arus sekering) | 630 |
| 4 | Tingkat insulasi terukur‑1 menit Frekuensi menahan tegangan‑Antar fase, ground | persegi panjang | 42/65 | 42/65 | 42/65 |
| Tingkat insulasi terukur‑1 menit Frekuensi menahan jarak isolasi tegangan | persegi panjang | 48/79 | 48/79 | 48/79 | |
| Tingkat insulasi terukur‑1 menit Frekuensi ketahanan terhadap tegangan‑Sirkuit pengontrol dan bantu | persegi panjang | 2/2 | 2/2 | 2/2 | |
| Tingkat isolasi terukur‑Impuls pencahayaan menahan tegangan‑Interfase, ground | persegi panjang | 75/125 | 75/125 | 75/125 | |
| Tingkat insulasi terukur‑Impuls pencahayaan menahan jarak isolasi tegangan | persegi panjang | 85/145 | 85/145 | 85/145 | |
| 5 | Nilai hubung singkat menahan arus | kA/dtk | 25/4 | —— | 25/4 |
| 6 | Nilai puncak menahan arus | ka | 63 | —— | 63 |
| 7 | Nilai arus pendek yang menghasilkan arus | ka | 63 | Dibatasi oleh sekering HV | 63 |
| 8 | Nilai arus pemutusan hubung singkat | ka | —— | Dibatasi oleh sekering HV | 25/25 |
| 9 | Nilai arus transmisi | A | —— | 1700/1400 | —— |
| 10 | Nilai arus pemutusan beban aktif | A | 630 | —— | —— |
| 11 | Nilai arus pemutusan loop tertutup | A | 630 | —— | 630 |
| 12 | Sakelar pemutus beban hidup mekanis/CB | Kali | 10000 | 10000 | 20000 |
| Sakelar isolasi/arde mekanis | Kali | 5000 | 5000 | 5000 | |
| 13 | Resistansi sirkuit | μΩ | ≤150 | —— | ≤150 |
| 14 | Tekanan pengisian terukur（tekanan pengukur 20℃） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tingkat kebocoran relatif tahunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Gelar perlindungan IP‑Kabinet | IP4X | IP4X | IP4X | |
| Tingkat perlindungan IP‑Tangki bensin | IP67 | IP67 | IP67 |
Mekanisme pengoperasiannya menggunakan teknologi pengisian pegas untuk memastikan kinerja peralihan yang stabil.
Untuk unit kombinasi sakelar-sekering pemutus beban atau unit pemutus arus, pegas harus diisi dayanya sebelum dialihkan operasi. Pegangan pengoperasian diputar searah jarum jam untuk pengisian penuh, diikuti dengan menekan tombol penutup berwarna hijau tombol untuk menyelesaikan operasi penutupan.
Operasi pembukaan dilakukan dengan memutar pegangan pengoperasian berlawanan arah jarum jam.
Dalam aplikasi proteksi trafo yang menggunakan pemutus arus vakum, pemutus arus dapat trip melalui relai proteksi ketika terjadi kondisi abnormal.
Untuk unit kombinasi saklar pemutus beban-sekring, saklar pemutus beban akan trip ketika indikator sekring beroperasi dalam keadaan mati kondisi arus lebih atau hubung singkat.
Usune 11kV SF6 GIS Gas Insulated Switchgear dapat dikonfigurasi sesuai dengan distribusi tegangan menengah yang berbeda persyaratan, antara lain:
● Aplikasi perlindungan transformator
● Sistem pengumpan industri
● Menelepon jaringan distribusi utama
● Sistem tenaga bangunan komersial
● Gardu induk kompak
Desain insulasi SF6 yang tersegel dan mekanisme pengoperasian yang andal menjadikan peralatan ini cocok untuk aplikasi yang memerlukan operasi berkelanjutan dan standar keselamatan yang tinggi.
Usune 11kv Sf6 Gis Gas Insulated Switchgear dirancang untuk transportasi yang nyaman dan pemasangan di lokasi.
Peralatan tersebut dilengkapi dengan cincin pengangkat untuk pengangkutan crane dan juga dapat dipindahkan menggunakan peralatan forklift. Kombinasi modul yang berbeda dirancang dengan pengaturan bobot yang praktis untuk menyederhanakan penanganan selama proyek instalasi.
Sebelum pemasangan, pelanggan sebaiknya memeriksa kondisi peralatan setelah pengangkutan, antara lain:
● Ketersediaan pegangan pengoperasian
● Status indikator tekanan
● Pengoperasian fungsi mekanis
● Kerusakan transportasi yang terlihat
Indikator tekanan harus tetap berada dalam area hijau normal sebelum dioperasikan.
Untuk pengoperasian yang aman dan stabil, fondasi pemasangan harus memenuhi persyaratan berikut:
● Daya dukung tanah minimal harus 500kg/m²
● Permukaan pemasangan harus tetap rata dan halus
● Saluran kabel harus disiapkan sesuai dengan kebutuhan proyek
● Saluran kabel harus disegel dengan benar untuk mencegah masuknya uap air

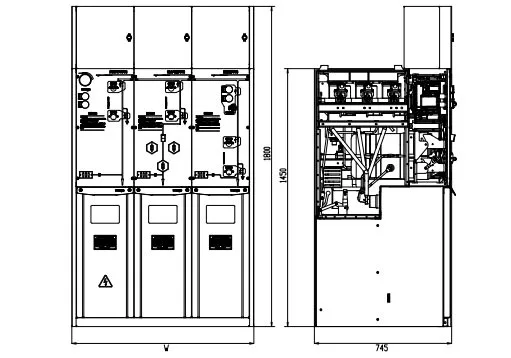

● Dimensi saluran baja dasar harus disiapkan sesuai dengan gambar pabrikan
Persiapan pondasi yang tepat membantu memastikan pemasangan yang akurat, sambungan kabel yang andal, dan peralatan jangka panjang kinerja.
| Perbandingan | GIS Usune 11kV SF6 | SIA tradisional |
| Metode Isolasi | Struktur tertutup berinsulasi gas SF6 | Isolasi udara |
| Perlindungan Lingkungan | Kurang terpengaruh oleh debu, kelembapan, dan polusi | Lebih bergantung pada lingkungan instalasi |
| Keamanan | Saling mengunci mekanis dan lima perlindungan keselamatan | Perlindungan tergantung pada prosedur pengoperasian |
| Ruang Instalasi | Desain kompak | Membutuhkan izin yang lebih besar |
| Pemeliharaan | Mengurangi persyaratan pemeliharaan lingkungan | Membutuhkan lebih banyak perlindungan lingkungan |
| Operasi | Urutan peralihan terkontrol | Ketergantungan yang lebih tinggi pada pengalaman operator |
Pelanggan menggunakan GIS Usune 11kV SF6 untuk sistem distribusi daya industri yang peralihannya aman dan terbatas ruang instalasi menjadi perhatian utama. Setelah pemasangan, pelanggan menyoroti struktur kabinet yang ringkas dan interlocking mekanis, yang membuat operasi peralihan harian lebih terkontrol dan mengurangi risiko kesalahan operasi.
Untuk aplikasi proteksi trafo, pelanggan memilih konfigurasi pemutus sirkuit vakum dengan perlindungan berbasis relai. Pelanggan merasa fungsi perjalanan otomatis dan urutan pengoperasian yang jelas bermanfaat merespons kondisi arus abnormal sekaligus menyederhanakan pengoperasian rutin.
Selama pengoperasian di lokasi, pelanggan sangat menghargai lima sistem interlock keselamatan. Urutan yang diperlukan antara pintu kabel, sakelar pembumian, dan sakelar pemutus beban menjadikan prosedur pemeliharaan lebih jelas dan membantu mencegah tindakan yang tidak aman akses ke kompartemen kabel.
Zhejiang Usune Electric Co, Ltd. telah membentuk sistem manajemen yang komprehensif sesuai dengan Mutu ISO 9001 Sistem Manajemen, Sistem Manajemen Lingkungan ISO 14001 dan Manajemen Kesehatan dan Keselamatan Kerja ISO 45001 Sistem.

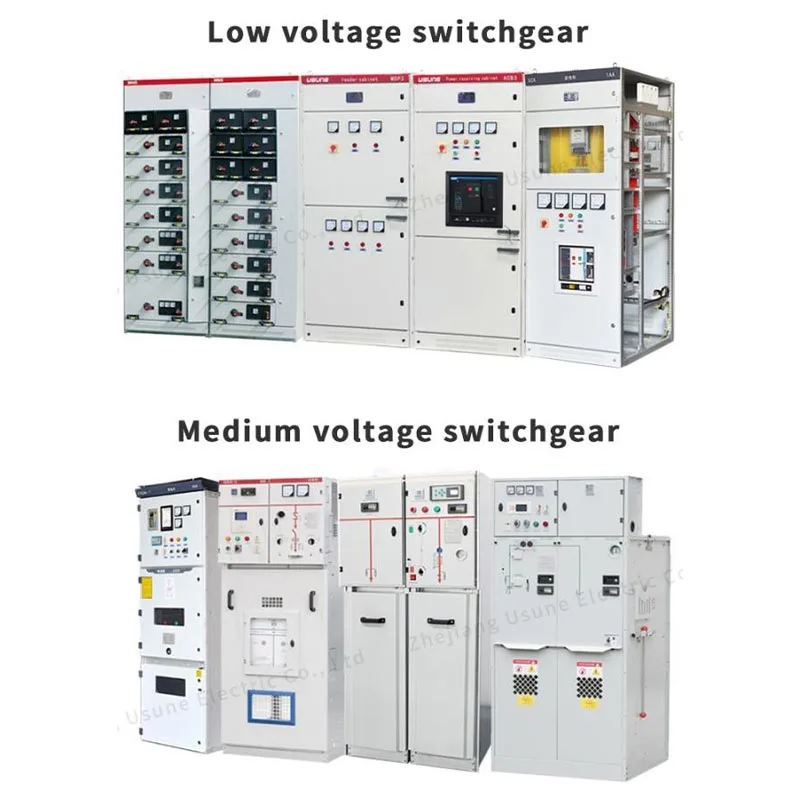

Untuk memenuhi persyaratan pasar internasional, produk switchgear tegangan menengah Usune telah lulus IEC dan GB yang relevan tes tipe standar dan produk yang berlaku telah memperoleh sertifikasi CE. Kontrol kualitas yang ketat diterapkan di seluruh proses manufaktur, inspeksi, dan pengujian untuk memastikan kinerja yang andal untuk distribusi listrik global aplikasi.
Interlocking mekanis mencegah urutan peralihan yang salah antara sakelar pemutus beban, pemutus sirkuit, dan sakelar pembumian. Ini membantu melindungi operator dan peralatan selama pengoperasian dan pemeliharaan.
Sebelum pemasangan, pelanggan harus memeriksa kondisi transportasi, status indikator tekanan, pegangan pengoperasian ketersediaan dan kinerja operasi mekanis. Setiap kerusakan atau bagian yang hilang harus segera dilaporkan.
Sangat cocok untuk gardu trafo, pabrik industri, fasilitas komersial, proyek infrastruktur dan sistem distribusi tegangan menengah 11kV lainnya yang memerlukan pengoperasian yang andal dan aman.
Usune menggabungkan teknologi insulasi gas SF6, interlocking pengaman mekanis, mekanisme pengoperasian yang andal, dan kontrol kualitas yang ketat untuk memberikan solusi yang aman dan ringkas untuk jaringan distribusi tegangan menengah 11kV modern.
