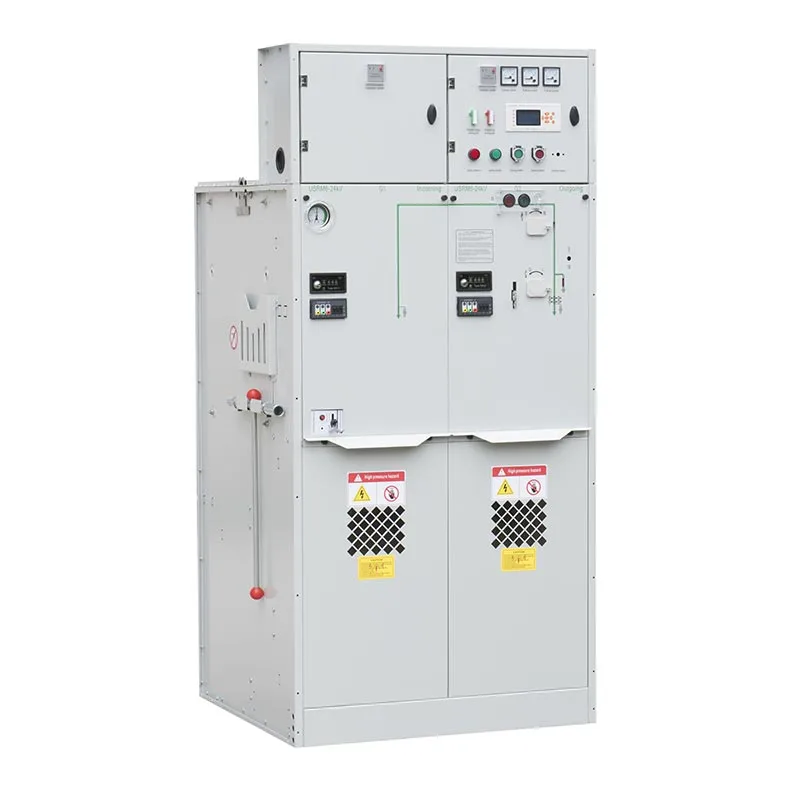

Untuk pembeli Switchgear Unit Utama Ring GIS RMU 22kV SF6, pertimbangan utama bukan hanya kinerja peralihan, namun juga seberapa cepat kesalahan dapat ditemukan, seberapa aman operator dapat mengakses peralatan, dan seberapa banyak pemeliharaan yang dilakukan diperlukan sepanjang umur layanannya. Usune mengatasi persyaratan ini melalui indikasi langsung tegangan tinggi, kesalahan indikator, perlindungan komputer mikro, dan sistem gas tertutup bertekanan.
RMU dapat dilengkapi dengan indikator gangguan untuk gangguan fasa ke fasa dan fasa ke tanah. Ketika kesalahan terjadi, indikator ini memberikan alarm untuk membantu personel pengoperasian mengidentifikasi bagian yang terkena dampak dan menemukan titik kesalahan lebih efisien.
Untuk jaringan distribusi yang terhubung ke pusat pemantauan, informasi kesalahan juga dapat dikirimkan ke server pemantauan, memungkinkan ruang kontrol untuk mengidentifikasi area kesalahan dan posisi tertentu tanpa bergantung sepenuhnya pada inspeksi manual.
Perangkat indikasi langsung tegangan tinggi memberikan pengingat visual untuk memeriksa apakah sirkuit primer berfungsi berenergi. Ini juga mendukung verifikasi fase untuk membantu operator mengonfirmasi status kelistrikan sebelum pengoperasian.
Sambungan listrik yang saling bertautan dan kunci magnetik terkait dapat mencegah pintu kompartemen kabel dibuka sementara kabel masuk tetap diberi energi, memberikan lapisan perlindungan tambahan selama pemeliharaan.
Perangkat perlindungan, pengukuran, dan kontrol komputer mikro opsional menggantikan relai elektromagnetik tradisional perlindungan dengan teknologi pemantauan digital. Dapat digunakan untuk saluran, trafo distribusi dan primer lainnya peralatan.
Sistem ini dapat mengintegrasikan fungsi perlindungan arus dan tegangan, pengukuran, alarm dan kontrol, pendukung manajemen daya cerdas dan komunikasi dengan jaringan pemantauan pelanggan.
| TIDAK. | Barang | Satuan | Satuan sakelar pemutus beban | satuan kombinasi | Satuan pemutus arus |
| 1 | Tegangan terukur | persegi panjang | 24/12 | 24/12 | 24/12 |
| 2 | Frekuensi terukur | Hz | 50 | 50 | 50 |
| 3 | Nilai saat ini | A | 630 | 125 (tergantung arus sekering) | 630 |
| 4 | Tingkat insulasi terukur‑1 menit Frekuensi menahan tegangan‑Antar fase, ground | persegi panjang | 42/65 | 42/65 | 42/65 |
| Tingkat insulasi terukur‑1 menit Frekuensi menahan jarak isolasi tegangan | persegi panjang | 48/79 | 48/79 | 48/79 | |
| Tingkat insulasi terukur‑1 menit Frekuensi ketahanan terhadap tegangan‑Sirkuit pengontrol dan bantu | persegi panjang | 2/2 | 2/2 | 2/2 | |
| Tingkat isolasi terukur‑Impuls pencahayaan menahan tegangan‑Interfase, ground | persegi panjang | 75/125 | 75/125 | 75/125 | |
| Tingkat insulasi terukur‑Impuls pencahayaan menahan jarak isolasi tegangan | persegi panjang | 85/145 | 85/145 | 85/145 | |
| 5 | Nilai hubung singkat menahan arus | kA/dtk | 25/4 | —— | 25/4 |
| 6 | Nilai puncak menahan arus | ka | 63 | —— | 63 |
| 7 | Nilai arus pendek yang menghasilkan arus | ka | 63 | Dibatasi oleh sekering HV | 63 |
| 8 | Nilai arus pemutusan hubung singkat | ka | —— | Dibatasi oleh sekering HV | 25/25 |
| 9 | Nilai arus transmisi | A | —— | 1700/1400 | —— |
| 10 | Nilai arus pemutusan beban aktif | A | 630 | —— | —— |
| 11 | Nilai arus pemutusan loop tertutup | A | 630 | —— | 630 |
| 12 | Sakelar pemutus beban hidup mekanis/CB | Kali | 10000 | 10000 | 20000 |
| Sakelar isolasi/arde mekanis | Kali | 5000 | 5000 | 5000 | |
| 13 | Resistansi sirkuit | μΩ | ≤150 | —— | ≤150 |
| 14 | Tekanan pengisian terukur（tekanan pengukur 20℃） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tingkat kebocoran relatif tahunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Gelar perlindungan IP‑Kabinet | IP4X | IP4X | IP4X | |
| Tingkat perlindungan IP‑Tangki bensin | IP67 | IP67 | IP67 |
Ketika terjadi hubungan pendek antara fasa atau antara fasa dan ground, indikator gangguan akan memberikan alarm indikasi. Personel pemeliharaan dapat menggunakan sinyal tersebut untuk mengidentifikasi penyulang yang terkena dampak dan mempersempit kesalahan lokasi.
Untuk proyek yang memerlukan pemantauan terpusat, informasi kesalahan dapat dikirimkan ke pusat pemantauan. Itu komputer pemantauan dapat menampilkan bagian dan lokasi kesalahan yang sesuai, membantu tim pemeliharaan menguranginya waktu pencarian kesalahan dan memulihkan daya dengan lebih efisien.
Komponen utama kabinet SF6 dirancang sebagai sistem tertutup dan umumnya tidak memerlukan rutinitas pemeliharaan selama umur layanan yang ditentukan dalam kondisi pengoperasian normal.
Tangki bensin dibuat dari baja tahan karat, memberikan ketahanan terhadap korosi jangka panjang. Yang mekanis komponen pengoperasian diposisikan di luar tangki bensin, melakukan pemeriksaan, pengoperasian dan penggantian komponen lebih nyaman ketika layanan diperlukan.
Untuk instalasi yang terkena debu, pasir atau polusi ekstrim, inspeksi berkala terhadap bagian mekanis yang berputar dan kondisi pelumasan dianjurkan.
Seri USRM6 menggunakan sistem gas tertutup bertekanan dan tidak memerlukan pemeriksaan gas khusus dalam kondisi normal kondisi operasi.
Sebelum pengoperasian, pengukur tekanan harus diperiksa. Dalam kondisi normal, indikator tekanan seharusnya tetap berada dalam area operasi hijau. Tekanan referensinya adalah 0,14 MPa, dengan tekanan gas dipertahankan di atas 0,135 MPa pada 20°C di bawah kondisi penyegelan yang ditentukan.
Perkiraan tingkat kebocoran gas tahunan kurang dari 0,1%, sehingga mendukung kinerja penyegelan gas jangka panjang.
Switchgear Unit Utama Cincin Gis Rmu 22kv Sf6 Gis Rmu dikembangkan dengan mengacu pada persyaratan IEC 298, dengan desain yang dirancang masa pakai lebih dari 30 tahun dalam kondisi pengoperasian normal.
Desain sakelar kedap udara membantu menjaga penyegelan gas selama masa servis yang diharapkan, sehingga mengurangi kebutuhan akan hal tersebut pemeliharaan terkait gas yang sering dan membantu pelanggan mengendalikan biaya pengoperasian jangka panjang.
| Pertimbangan Utama | Usune 22kV SF6 GIS RMU | RMU Konvensional |
| Isolasi | Terisolasi gas SF6 | Tergantung pada desain peralatan |
| Deteksi Kesalahan | Indikasi kesalahan lokal dan jarak jauh opsional | Seringkali lebih mengandalkan pemeriksaan manual |
| Pemantauan | Perlindungan dan komunikasi digital tersedia | Mungkin memerlukan peralatan pemantauan terpisah |
| Keamanan | Indikasi langsung dan interlocking listrik/magnetik | Tergantung pada konfigurasi |
| Pemeliharaan | Sistem primer tertutup dengan persyaratan perawatan rendah | Persyaratan pemeliharaan bervariasi |
| Tangki bensin | Tangki tertutup baja tahan karat | Tergantung pada konstruksi |
| Kehidupan Pelayanan | Dirancang selama lebih dari 30 tahun dalam kondisi normal | Tergantung pada desain dan pemeliharaan produk |
Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear cocok untuk jaringan distribusi industri dimana banyak pengumpan membutuhkan peralihan yang andal dan lokasi kesalahan yang cepat. Indikator kesalahan dan perangkat perlindungan digital dapat membantu tim pemeliharaan mengidentifikasi bagian abnormal dengan lebih efisien.
RMU dapat dikonfigurasi dengan perlindungan komputer mikro dan fungsi pengukuran untuk transformator distribusi, menyediakan fungsi pemantauan arus dan tegangan, alarm dan perlindungan dalam jaringan tegangan menengah.
Untuk pelanggan yang mengembangkan sistem distribusi daya cerdas, RMU dapat menghubungkan perlindungan, pengukuran, kesalahan fungsi indikasi dan komunikasi ke sistem pemantauan pusat, mendukung identifikasi kesalahan jarak jauh dan manajemen jaringan yang lebih efisien.
Seorang pelanggan menggunakan Switchgear Unit Utama Cincin Usune 22kv Sf6 Gis Rmu untuk jaringan cincin industri dengan banyak pengumpan masuk dan keluar. Selama commissioning, pelanggan fokus pada apakah operator dapat melakukannya dengan cepat mengidentifikasi penyulang yang terpengaruh ketika terjadi gangguan fasa ke fasa atau fasa ke tanah. Indikator kesalahan terintegrasi memberikan informasi alarm lokal, membantu personel pemeliharaan mempersempit bagian kesalahan sebelum melaksanakan pemeriksaan di tempat.
Untuk aplikasi distribusi transformator, pelanggan memilih RMU dengan perlindungan komputer mikro dan perangkat kontrol. Sistem ini menyediakan pemantauan arus dan tegangan digital bersama dengan perlindungan dan alarm fungsi. Pelanggan merasa konfigurasi ini lebih nyaman untuk memantau kondisi pengoperasian transformator dibandingkan hanya mengandalkan proteksi relai konvensional.
Pelanggan yang memerlukan pemantauan distribusi terpusat menghubungkan indikasi kesalahan RMU dan perlindungan digital berfungsi ke pusat pemantauan. Ketika sinyal kesalahan dihasilkan, layar pemantauan dapat mengidentifikasi bagian kesalahan yang sesuai, memungkinkan tim operasi untuk menentukan di mana inspeksi lapangan diperlukan dan meningkatkan efisiensi pemecahan masalah.
Untuk pelanggan yang mengoperasikan RMU dalam kondisi layanan normal, tangki bensin SF6 yang tersegel mengurangi kebutuhan akan bahan bakar tersebut pemeliharaan internal rutin. Pelanggan juga menghargai komponen pengoperasian mekanis eksternal karena memang demikian adanya diperiksa atau diganti dengan lebih mudah saat perawatan diperlukan.
Zhejiang Usune Electric Co, Ltd. telah menetapkan sistem manajemen sesuai dengan Sistem Manajemen Mutu ISO 9001, ISO Sistem Manajemen Lingkungan 14001 dan Sistem Manajemen Kesehatan dan Keselamatan Kerja ISO 45001.

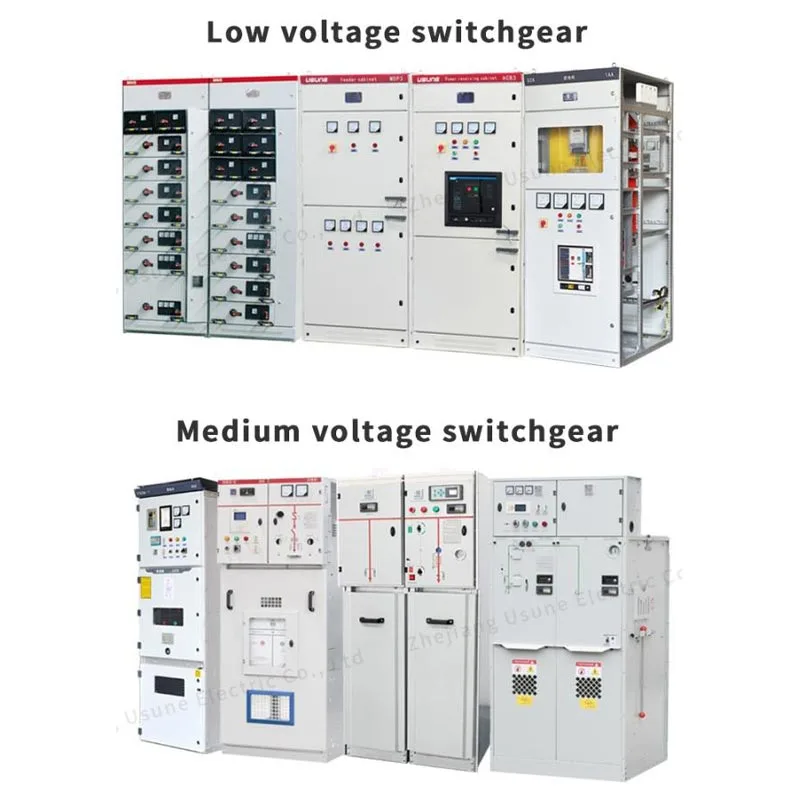

Untuk memenuhi kebutuhan pasar internasional yang berbeda, produk switchgear tegangan menengah Usune telah mengalami relevansi Uji tipe standar IEC dan GB, dengan produk yang berlaku memperoleh sertifikasi CE. Sistem ini mendukung secara konsisten kualitas manufaktur, pengujian produk dan kepatuhan teknis untuk proyek distribusi listrik tegangan menengah.
Ya. RMU dapat dilengkapi dengan indikator gangguan yang mampu mendeteksi gangguan fasa ke fasa dan fasa ke tanah dan memberikan indikasi alarm lokal.
Ya. Jika dilengkapi dengan sistem komunikasi dan pemantauan yang sesuai, informasi kesalahan dapat dikirimkan ke pusat pemantauan, di mana bagian yang terkena dampak dan posisi kesalahan dapat ditampilkan.
Dalam kondisi pengoperasian normal, sistem bersegel bertekanan tidak memerlukan pemeriksaan gas rutin khusus. Itu pengukur tekanan harus diperiksa sebelum pengoperasian dan harus tetap berada dalam area hijau dalam kondisi normal.
Seri USRM6 dirancang untuk masa pakai lebih dari 30 tahun dalam kondisi pengoperasian normal, dengan perkiraan tingkat kebocoran gas tahunan kurang dari 0,1%.
Usune menggabungkan isolasi tersegel SF6, indikasi kesalahan, indikasi bagian aktif, saling mengunci keselamatan, digital perlindungan dan pengoperasian dengan perawatan rendah dalam satu solusi RMU tegangan menengah, sehingga cocok untuk ring modern jaringan dan aplikasi distribusi cerdas.
