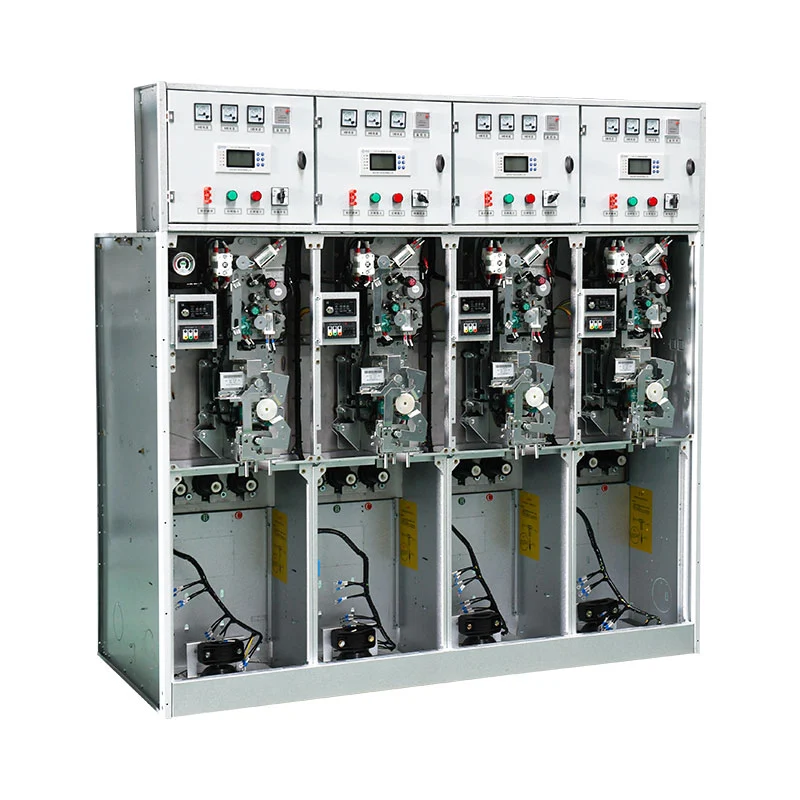

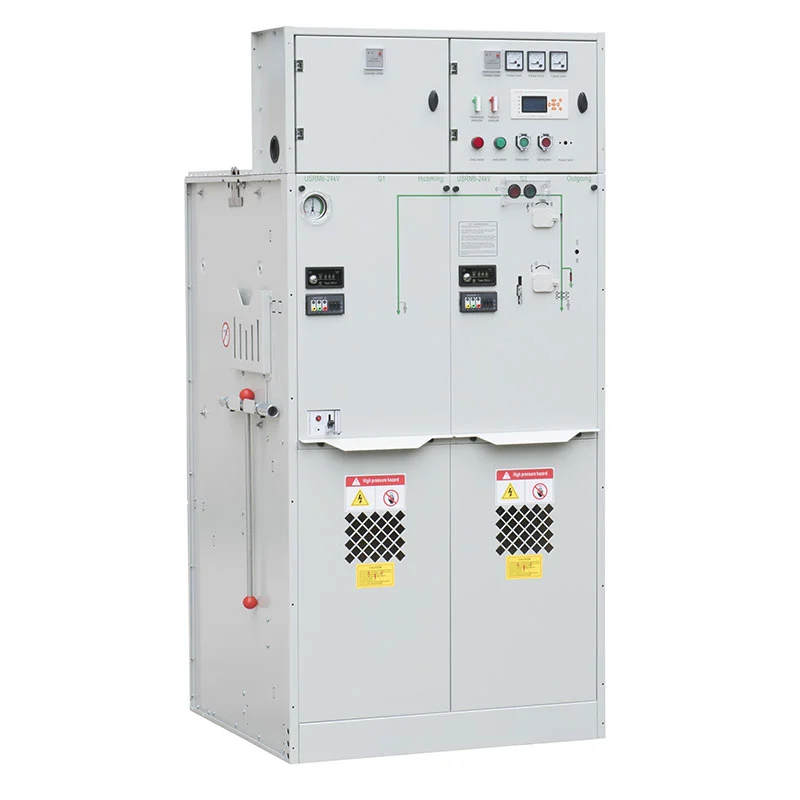

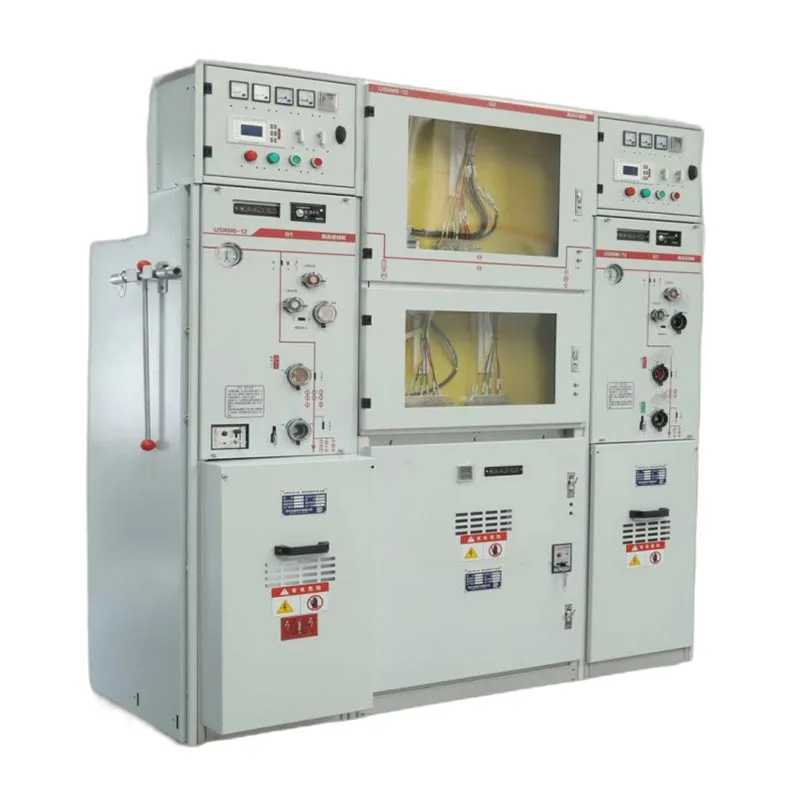

Switchgear Berisolasi Gas 24kv 33kv Sf6 Gis

Solusi GIS tegangan menengah ini sangat cocok untuk instalasi dengan luas lantai yang sempit atau kondisi lingkungan yang buruk. Lokasi penyebaran yang umum meliputi fasilitas listrik bawah tanah, zona pantai, daerah dataran tinggi, dan gardu induk perkotaan. Berkat konstruksinya yang tertutup sepenuhnya, perangkat keras ini memiliki ukuran yang ringkas, sehingga memudahkan spesialis desain untuk mengintegrasikan unit distribusi tegangan menengah ke dalam gardu trafo utama dan stasiun distribusi sekunder.

Arsitektur Modular Adaptif

Proyek distribusi tenaga listrik jarang menampilkan tata letak sirkuit yang identik, yang berarti platform switchgear yang ringkas harus mendukung perakitan yang fleksibel, bukan pengaturan tetap dan satu ukuran untuk semua. Dibangun dengan kerangka kerja modular, platform 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 dapat mengintegrasikan tiga unit fungsional yang berbeda: Tipe C untuk modul sakelar pemutus beban, Tipe F untuk rakitan fungsional gabungan, dan Tipe V untuk modul pemutus sirkuit.

Tim desain dapat memilih modul standar individual atau kombinasi yang telah dirakit sebelumnya sesuai dengan skema kelistrikan proyek. Infrastruktur busbar utama mendukung perluasan di lokasi, memungkinkan beberapa modul dikelompokkan ke dalam tata letak switchgear yang bervariasi. Fleksibilitas modular seperti itu memungkinkan peralatan untuk memenuhi beragam permintaan terkait pengumpan keluar, sambungan transformator, isolasi pelindung, dan tugas distribusi daya.

Profil Perawatan Minimal

Peralatan listrik luar ruangan konvensional tetap terpapar debu, kelembapan, kontaminan, dan perubahan suhu sepanjang tahun. Faktor-faktor buruk ini cenderung meningkatkan permintaan inspeksi dan servis berulang sepanjang umur operasional peralatan.

Switchgear Terisolasi Gas 24kV 33kV SF₆ GIS USRM6 mengadopsi penutup berinsulasi gas tertutup yang secara fisik mengisolasi sirkuit utama dari kondisi sekitar. Teknologi ini sangat mengurangi kontak langsung antara komponen internal dan polutan lingkungan serta memberikan skema pengoperasian yang hanya memerlukan sedikit perawatan rutin. Karakteristik ini memberikan keuntungan tersendiri bagi lokasi yang sulit diakses, seperti ruang listrik bawah tanah, lokasi distribusi perkotaan dengan ruang terbatas, dan aset infrastruktur terpencil. Pengurangan frekuensi servis menjadi faktor evaluasi utama ketika pengguna memilih peralatan untuk lokasi yang menantang ini.

Fungsi Peralihan, Proteksi, dan Tambahan Terintegrasi

Platform SF₆ C-GIS ini memberikan lebih dari sekadar tindakan penutupan dan pembukaan sirkuit dasar. Berdasarkan kombinasi modul yang dipilih, sistem ini dapat mengakomodasi perlindungan kesalahan, isolasi listrik, pengukuran energi, pemantauan status waktu nyata, pembumian, komunikasi data, dan kontrol otomatis di samping fungsi peralihan.

Modul fungsional yang berbeda dapat disesuaikan secara bebas untuk menyelaraskan seluruh pengaturan switchgear dengan arsitektur perlindungan dan distribusi proyek. Fleksibilitas ini menciptakan pilihan yang lebih luas bagi kontraktor EPC dan integrator sistem yang bertugas mengembangkan jaringan distribusi listrik tegangan menengah yang lengkap.

Parameter Operasi Lingkungan

Kondisi sekitar lokasi harus dinilai secara hati-hati sebelum menyelesaikan pemilihan GIS tegangan menengah. Seri 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 dirancang untuk beroperasi pada ketinggian hingga 4000 m. Suhu lingkungan yang diizinkan berkisar antara -40°C hingga +50°C, dengan suhu rata-rata maksimum 24 jam dibatasi pada 35°C. Untuk kriteria kelembapan, kelembapan relatif 24 jam dapat mencapai puncaknya pada 95%, sedangkan nilai rata-rata bulanan tidak boleh melebihi 90%. Lokasi pemasangan harus bebas dari uap yang mudah meledak atau korosif, benturan mekanis yang kuat, dan getaran berat yang terus-menerus. Tingkat polusi tidak boleh melampaui Kelas III sebagaimana ditentukan dalam GB/T 5582, dan unit tersebut telah lulus kualifikasi seismik untuk ketahanan Kelas 9. Untuk proyek yang berlokasi di atas 1000 m, pembeli perlu memberi tahu produsen untuk menyesuaikan tekanan pengisian SF₆ dengan tepat. Persyaratan lingkungan lokasi yang tidak biasa memerlukan konfirmasi bersama antara produsen, pemasok, dan pelanggan akhir sebelum melakukan pemesanan. Sebagai contoh, instalasi pada ketinggian melebihi 2000 m mungkin memerlukan pengaturan tekanan gas yang dimodifikasi untuk mengurangi risiko tegangan lebih internal di dalam tangki.

Sektor Aplikasi Inti

Gardu Induk Bawah Tanah Fasilitas listrik bawah tanah biasanya dibatasi oleh terbatasnya area yang dapat digunakan dan batasan ventilasi yang ketat. Desain GIS yang tertutup rapat membantu perancang memaksimalkan penggunaan ruang terbatas sekaligus melemahkan pengaruh lingkungan yang merugikan, sehingga menjadikan produk ini ideal untuk digabungkan ke dalam gardu induk kompak dan stasiun distribusi sekunder.

Kawasan Industri dan Pertambangan Lokasi industri dan pertambangan memerlukan peralihan tegangan menengah yang andal dan perangkat keras pelindung untuk melayani motor, trafo, pengumpan keluar, dan jaringan distribusi lokal. Tangki yang tersegel melindungi komponen internal dari kontaminasi dan memasok semua kemampuan peralihan, perlindungan, isolasi, dan pemantauan yang diperlukan untuk sistem tenaga listrik di lokasi.

Infrastruktur Kereta Api dan Transportasi Depo kereta api, utilitas bandara, dan infrastruktur transportasi terkait memerlukan pasokan listrik yang konsisten pada spektrum beban yang luas. Switchgear modular dapat dikonfigurasi dengan skema pengumpan dan perlindungan khusus dalam sistem distribusi terpusat, membantu integrator dalam mengembangkan solusi daya tegangan menengah yang ringkas untuk proyek transportasi.

Jaringan Distribusi Perkotaan Lahan yang tersedia umumnya langka di pusat kota dan lingkungan pemukiman. Switchgear berinsulasi gas yang ringkas dapat dipasang di dalam gardu induk dan pusat distribusi, sedangkan switchgear berinsulasi udara tradisional memerlukan ruang pemasangan yang jauh lebih besar. Struktur tangki tertutupnya juga mengurangi gangguan sekitar yang bekerja pada sirkuit primer.

Lokasi Pesisir dan Dataran Tinggi Peralatan listrik standar rentan terhadap kelembapan tinggi, kontaminasi garam, pengaruh ketinggian, dan fluktuasi suhu yang tajam. Sirkuit primer tertutup USRM6 mengurangi paparan langsung terhadap kondisi keras ini. Tim proyek dapat menganalisis parameter operasi spesifik lokasi pada tahap pemilihan untuk mengonfirmasi konfigurasi dan pengaturan kerja yang paling sesuai.

Panduan Pemilihan Peralatan

Saat mencari SF₆ GIS 24kV dan 33kV, pembeli harus meninjau skema kelistrikan secara lengkap daripada membuat keputusan pembelian hanya berdasarkan tegangan pengenal. Penilaian teknis perlu mencakup tingkat tegangan pengenal, persyaratan insulasi, opsi pemutus sirkuit atau sakelar beban, kuantitas pengumpan, pengaturan busbar, skema pembumian, fungsi proteksi dan pengukuran, ketinggian pemasangan, suhu, kelembapan, tingkat polusi, antarmuka komunikasi, dan kepatuhan terhadap standar IEC dan GB yang berlaku.

Tim teknik Usune berkolaborasi dengan insinyur proyek dan integrator sistem untuk menentukan konfigurasi USRM6 yang disesuaikan berdasarkan diagram garis tunggal dan kondisi pengoperasian lokasi sebenarnya.

Mengapa Bermitra dengan Usune?

Jaminan Kualitas Yang Ketat Usune mempertahankan alur kerja jaminan kualitas formal yang mencakup manufaktur, pengujian penerimaan pabrik, dan pengiriman produk. Standar ISO 9001 mendukung kualitas produksi yang stabil, sedangkan kerangka kerja ISO 14001 dan ISO 45001 mengatur pengelolaan lingkungan dan manajemen kesehatan dan keselamatan kerja.

Konfigurasi Modular yang Disesuaikan Usune menawarkan kombinasi modul fleksibel yang disesuaikan dengan beragam fungsi sirkuit dan kebutuhan distribusi. Layanan ini cocok untuk perusahaan EPC, integrator sistem kelistrikan, distributor, dan tim pengadaan yang memerlukan switchgear yang disesuaikan menurut gambar kelistrikan yang ditentukan.

Kepatuhan yang Diakui Secara Global Desain produk mematuhi standar internasional IEC dan spesifikasi GB Tiongkok, dan sertifikasi CE dapat diberikan. Pengaturan ini mendukung pelanggan yang menargetkan beragam pasar luar negeri. Standar dan peraturan sertifikasi yang berlaku dapat diverifikasi berdasarkan kode negara tujuan dan spesifikasi teknis proyek.

Dukungan Teknik Khusus Untuk proyek GIS, mengunci konfigurasi yang benar sebelum produksi dimulai sangatlah penting. Pelanggan dapat berbagi gambar satu baris, persyaratan voltase terukur, jadwal pengumpan, data ketinggian, dan rincian lingkungan untuk konsultasi teknis dengan tim teknik Usune.

Parameter teknis

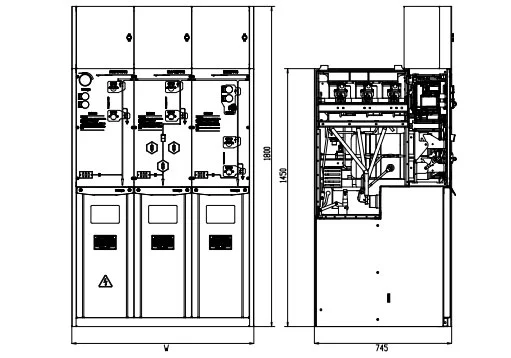

Struktur produk

Proyek Peluncuran Roket Cas-space

Selama proyek peluncuran roket luar angkasa Cas, seri USRM6 digunakan untuk menangani distribusi daya tegangan menengah di seluruh fasilitas peluncuran, yang mencakup infrastruktur penting dan beban listrik yang terkait dengannya. Switchgear distribusi di lokasi peluncuran diharapkan dapat menjaga peralihan, perlindungan, isolasi, dan pemantauan tetap dapat diandalkan untuk peralatan penting serta instalasi tambahan — dan mempertahankan kinerja yang stabil bahkan di dalam lingkungan kelistrikan yang relatif terbatas. Karena sirkuit utama berada dalam struktur berinsulasi tertutup SF6, seri USRM6 sebagian besar melindunginya dari kondisi lingkungan eksternal, suatu sifat yang paling penting untuk infrastruktur khusus yang beroperasi di bawah persyaratan ketat.

Konfigurasi modular switchgear juga memberikan pengaturan yang cukup keleluasaan untuk menyesuaikan dengan arsitektur distribusi proyek. Unit fungsional dapat dirakit sesuai dengan desain jaringan listrik, dan bus utama yang dapat diperluas menciptakan ruang tambahan untuk konfigurasi jaringan dan perencanaan sistem di masa depan. Secara keseluruhan, perpaduan antara struktur kompak, insulasi tertutup, dan desain modularlah yang menjadikan seri USRM6 sebagai solusi distribusi tegangan menengah yang sesuai untuk proyek peluncuran roket luar angkasa Cas — yang menjawab kebutuhan fasilitas akan infrastruktur kelistrikan yang andal namun hemat ruang.

Standar dan Sertifikasi

Seri USRM6 dirancang dengan mengacu pada standar peralatan kontrol dan switchgear tegangan tinggi yang berlaku, termasuk GB 3804-2004 untuk sakelar pemutus beban AC tegangan tinggi 3,6kV–40,5kV, GB 1984-2014 untuk AC tegangan tinggi pemutus sirkuit, GB 16926-2009 untuk kombinasi sakelar pemutus beban AC HV, GB 1985-2014 untuk isolasi AC HV switch dan ground switch, dan GB 3906-2006 untuk switchgear dan controlgear berselubung logam 3,6kV–40,5kV AC.

Ini juga merujuk pada GB/T 11022-2011 untuk persyaratan teknis umum untuk switchgear dan controlgear HV, GB 4208-2008 untuk perlindungan selungkup, GB/T 5582-1993 untuk tingkat polusi insulasi eksternal, DL/T 404-2007 untuk 3,6kV–40,5kV Switchgear dan controlgear tertutup logam AC, GB/T 13384-2008 untuk produk mekanis dan elektrik, GB 191-2008 untuk tanda pengemasan dan pengangkutan, dan GB 311.1-2012 untuk koordinasi insulasi pada transmisi tegangan tinggi dan peralatan distribusi.

Kerangka kerja mutu dan kepatuhan Usune mencakup Sistem Manajemen Mutu ISO 9001, Lingkungan ISO 14001 Sistem Manajemen, Sistem Manajemen Kesehatan dan Keselamatan Kerja ISO 45001, kepatuhan standar IEC dan GB, dan sertifikasi CE. Sertifikasi khusus proyek dan standar yang berlaku harus dikonfirmasi sesuai dengan pasar tujuan dan spesifikasi teknis.

Pertanyaan Umum

Apa keunggulan utama SF6 GIS?

Keuntungan utamanya adalah konstruksi komponen listrik berenergi yang tertutup di dalam gas isolasi lingkungan. Hal ini memungkinkan struktur kompak dan mengurangi paparan langsung sirkuit utama ke eksternal kondisi lingkungan.

Berapa level tegangan yang tersedia?

Seri USRM6 dirancang untuk aplikasi tegangan menengah termasuk konfigurasi 24kV dan 33kV. Nilai yang tepat tegangan, tingkat isolasi, dan konfigurasi harus dikonfirmasi sesuai dengan spesifikasi proyek.

Bisakah itu digunakan di ketinggian?

Ya. Ketinggian layanan yang ditentukan hingga 4000 m. Untuk pemasangan di atas 1000 m, pelanggan harus menginformasikan kepada Usune terlebih dahulu sehingga tekanan pengisian gas yang sesuai dapat dievaluasi. Persyaratan khusus di atas 2000 m seharusnya dikonfirmasi selama desain teknis.

Apakah konfigurasinya dapat disesuaikan?

Seri USRM6 menggunakan konsep konfigurasi modular. Unit sakelar pemutus beban, unit kombinasi, pemutus arus unit, dan pengaturan bus utama yang dapat diperluas dapat dipilih sesuai dengan skema kelistrikan yang diperlukan.

Di mana biasanya dipasang?

Aplikasi yang umum termasuk gardu transformator sekunder, fasilitas industri dan pertambangan, kereta api, bandara, jaringan distribusi perkotaan, kawasan pemukiman, fasilitas bawah tanah, dan lokasi dengan kebutuhan yang relatif tinggi kondisi lingkungan.

Informasi apa yang diperlukan untuk kutipan?

Untuk kutipan yang akurat, pembeli harus memberikan tegangan pengenal, diagram garis tunggal, jumlah pengumpan, yang diperlukan fungsi switching, persyaratan pemutus sirkuit atau saklar pemutus beban, konfigurasi bus, ketinggian pemasangan, kondisi lingkungan, persyaratan perlindungan, dan pasar tujuan.

Dapatkan Penawaran Proyek

Untuk proyek distribusi tegangan menengah yang memerlukan dimensi kompak, kemampuan beradaptasi lingkungan, modular konfigurasi, dan pengurangan kebutuhan perawatan, seri USRM6 menyediakan switchgear berinsulasi gas yang praktis solusi.

Seri USRM6 dari Usune menggabungkan isolasi SF6 tertutup, unit fungsional modular, konfigurasi bus yang dapat diperluas, dan fungsi peralihan, perlindungan, pengukuran, dan pemantauan. Didukung oleh ISO 9001, ISO 14001, ISO 45001, IEC dan standar GB, dan sertifikasi CE, Usune menyediakan solusi berorientasi proyek bagi pelanggan yang mengevaluasi 24kv 33kv Sf6 Gis Gas Insulated Switchgear untuk distribusi listrik industri, infrastruktur, perkotaan, dan khusus aplikasi.
