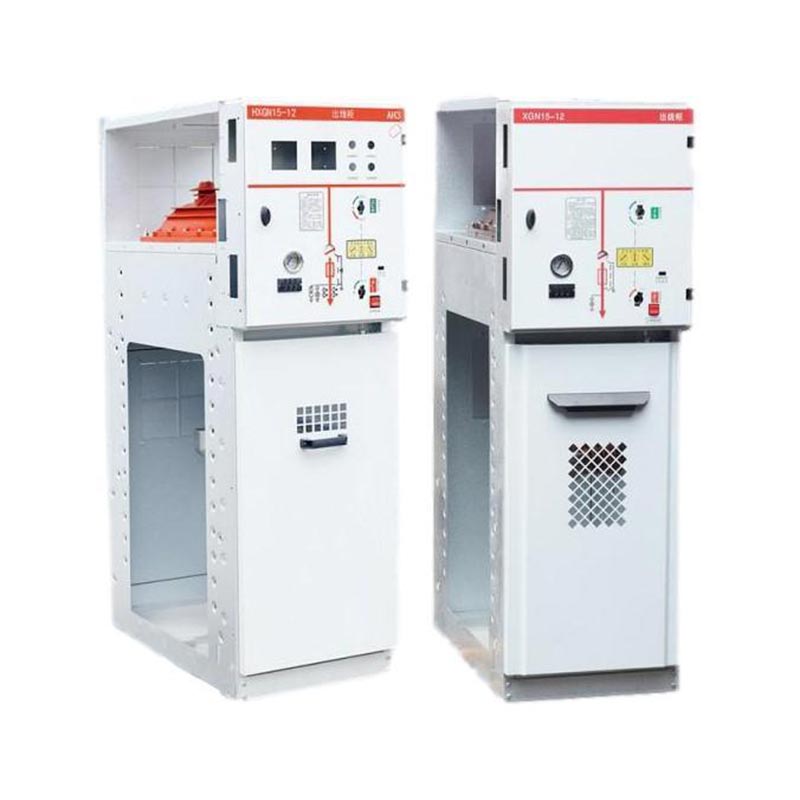

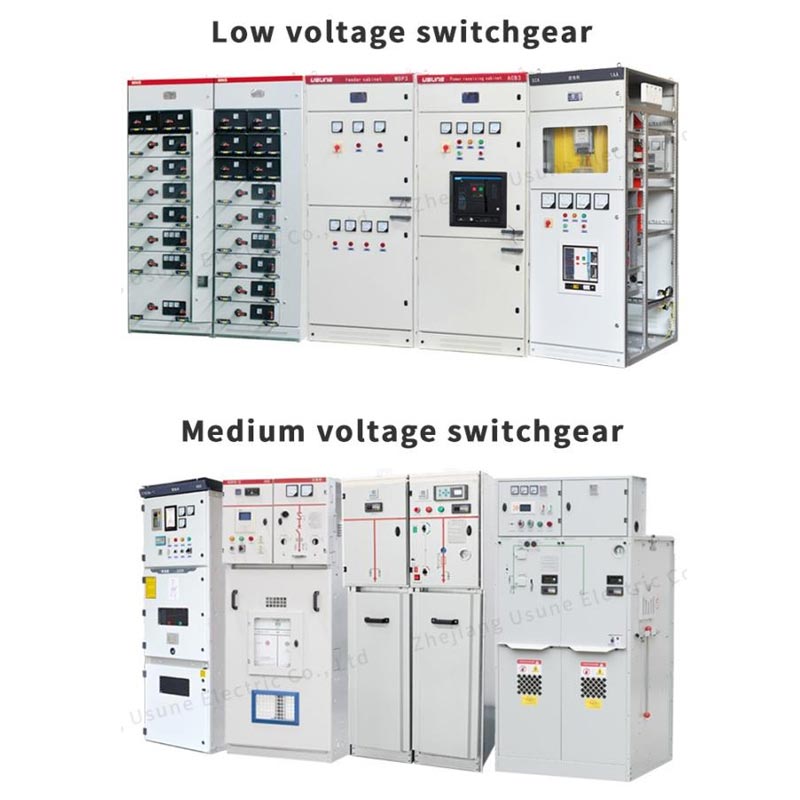

Unit Utama Cincin 630a Sf6

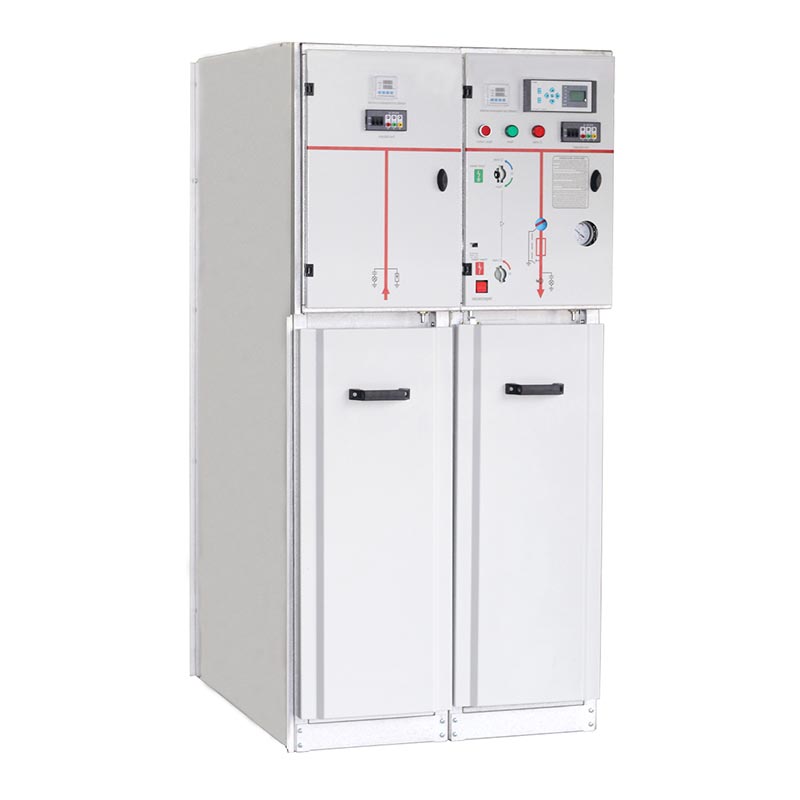

Satuan Utama Ring USUNE 630a Sf6 merupakan peralatan distribusi tenaga listrik tegangan menengah berkinerja tinggi secara mandiri dikembangkan dan diproduksi oleh Zhejiang Yousi Electric Co., Ltd. (produsen profesional yang mengintegrasikan R&D, produksi, dan penjualan peralatan listrik). Produk ini memiliki struktur tertutup logam tetap tipe kotak, menggunakan Gas SF6 sebagai media insulasi dan pemadam busur api. Dilengkapi dengan sekering sakelar berinsulasi gas SF6, ini terutama digunakan di jaringan distribusi sekunder dengan tegangan pengenal maksimum 36kV dan arus pengenal 630A, dapat beradaptasi dengan sempurna dengan kebutuhan catu daya sistem tenaga AC 50/60Hz.

Sebagai pemasok terkemuka di industri peralatan listrik Tiongkok, USUNE menganut filosofi produksi berkualitas tinggi. Unit utama cincin 630A SF6 ini diproduksi di pabrik standar perusahaan, di mana kontrol kualitas yang ketat diterapkan diterapkan di seluruh proses mulai dari komponen hingga produk jadi, memastikan keandalan produk dan konsistensi.

Fitur Produk Inti

1. Desain Kompak dan Ringan

Satuan Utama Cincin 630a SF6 mengadopsi struktur kompak dan desain ringan, secara efektif menghemat ruang pemasangan dan mengurangi biaya transportasi dan pemasangan. Cangkang resin epoksi memberikan segel yang rapat, sehingga cocok untuk skenario dengan ruang terbatas seperti ruang mesin kecil dan gardu induk prefabrikasi, meningkatkan kinerja di lokasi fleksibilitas aplikasi.

2. Kinerja Isolasi dan Penekan Busur Yang Sangat Baik

Casing tertutup diisi dengan gas SF6, memberikan insulasi yang sangat baik dan kinerja penekan busur api. Itu benar sangat tahan terhadap kelembapan dan polusi, memungkinkan pengoperasian yang stabil di lingkungan yang keras dan pengoperasian yang hampir bebas perawatan, sehingga secara signifikan mengurangi biaya perawatan selanjutnya.

3. Pengoperasian Sederhana dan Instalasi Mudah

Satuan Utama Cincin 630a SF6 dilengkapi desain sambungan kabel ujung depan, dengan semua fungsi kontrol terpusat pada panel depan, menyederhanakan proses operasi dan memfasilitasi operasi dan debugging. Ringan dan desain yang ringkas membuat pemasangan lebih efisien, memungkinkan penerapan cepat setelah pemasangan.

4. Aksesoris Berlimpah

Berbagai aksesori seperti relai, trafo, dan penahan lonjakan arus dapat dilengkapi untuk memenuhi kebutuhan yang berbeda persyaratan fungsional berbagai skenario distribusi daya, meningkatkan kemampuan beradaptasi dan kepraktisan produk.

Skenario yang Berlaku

Satuan Utama Ring USUNE 630a SF6 banyak digunakan pada jaringan ring kabel industri dan sipil serta terminal catu daya. Ini sangat cocok untuk gardu induk sekunder kecil, stasiun switching, distribusi listrik perumahan perkotaan, perusahaan industri dan pertambangan, pusat perbelanjaan, bandara, kereta bawah tanah, pembangkit listrik tenaga angin, rumah sakit, stadion, kereta api, dan lokasi lainnya, menyediakan pasokan listrik yang andal untuk berbagai skenario.

Kondisi Pengoperasian

Untuk memastikan pengoperasian yang stabil dan aman, unit utama ring ini memiliki persyaratan lingkungan yang ketat, sebagai berikut:

- Ketinggian: ≤1000mm
- Suhu Sekitar: -35℃～45℃
- Kelembaban Relatif: Rata-rata harian tidak melebihi 95%; rata-rata bulanan tidak melebihi 90%
- Ketahanan Gempa: Intensitas gempa tidak melebihi 8 derajat
- Persyaratan Lingkungan: Lokasi bebas dari getaran parah, benturan, kebakaran, korosi kimia, dan bahaya ledakan.

Parameter Teknis

Struktur dan konfigurasi switchgear

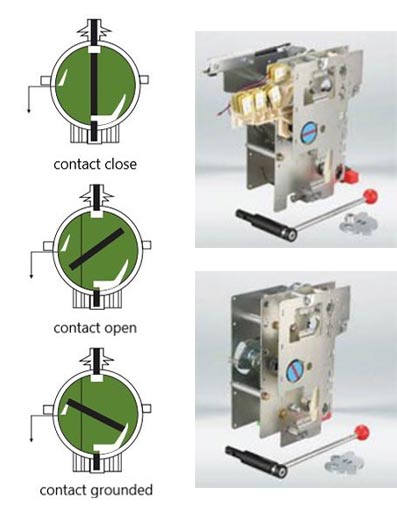

Mekanisme operasi

(1) Mekanisme operasi pegas tunggal fungsi ganda: tipe K

Fungsi switching dioperasikan secara mandiri dengan tuas atau motor.
Fungsi sakelar pembumian membuka dan menutup secara mandiri menggunakan tuas pengoperasian, dan energi pengoperasiannya disediakan oleh pegas kompresi, yang dilepaskan untuk menutup atau memutuskan kontak.

(2) Mekanisme pengoperasian pegas ganda fungsi ganda: Tipe A

Fungsi peralihan dioperasikan secara independen oleh tuas atau motor, dan energi pengoperasian disediakan oleh a pegas kompresi, yang dilepaskan untuk menutup kontak. Operasi pembukaan dan penutupan independen dengan tombol (0) atau unit tripping atau alat tripping shunt.
Fungsi sakelar pembumian beroperasi secara independen dengan tuas pengoperasian dan energi pengoperasian disediakan oleh a pegas kompresi, yang dilepaskan untuk menutup atau memutuskan kontak.

(3) Komponen opsional

Satu operasi listrik: AC 220V 110V; DC 220v 110v
Sakelar bantu
Satu koil trip shunt (mekanisme Tipe A): AC 220V 110V; DC 220v 110v
Sakelar indikator tambahan sekering sekering
Indikator gangguan bumi

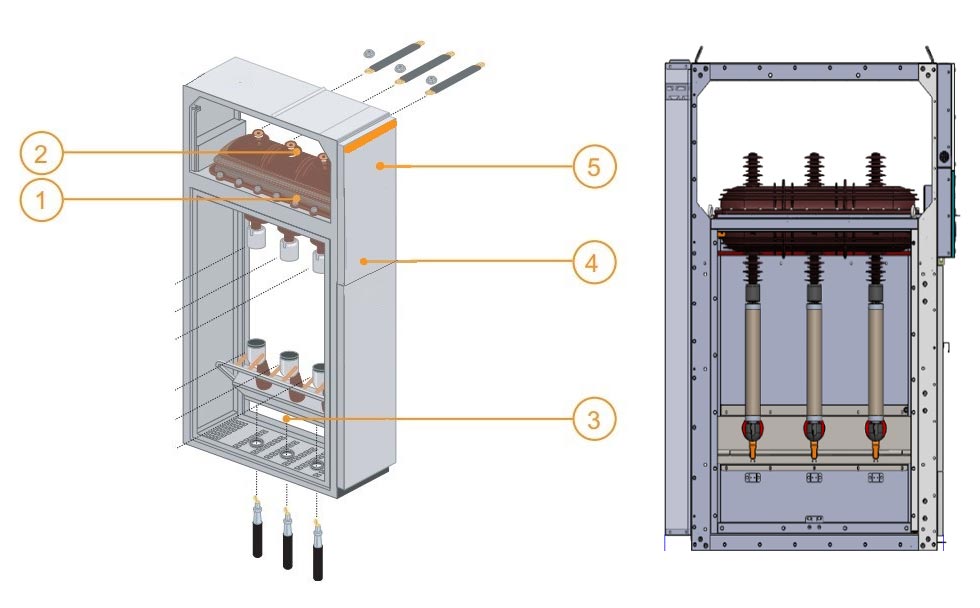

Beralih dan sekering bilik pelindung

1 Sakelar Switchgear dan sakelar pembumian dalam wadah yang diisi dengan SF6.
2 Busbar semuanya berada pada bidang horizontal yang sama, sehingga memungkinkan perluasan switchboard dan koneksi ke peralatan yang ada.
3 Sambungan dapat diakses melalui sambungan depan, sambungan ke terminal sakelar bawah dan sakelar pembumian atau dudukan sekring bawah. Kompartemen ini juga dilengkapi dengan sakelar pembumian di bagian hilir sekering MV untuk unit proteksi.
4 Mekanisme pengoperasian berisi elemen yang digunakan untuk mengoperasikan sakelar dan sakelar pembumian serta menggerakkan indikasi yang sesuai (putusan positif).
5 Pemasangan blok terminal tegangan rendah (jika opsi motor terpasang), sekering LV, dan perangkat relai kompak. Jika diperlukan lebih banyak ruang, tinggi panel dapat ditingkatkan.

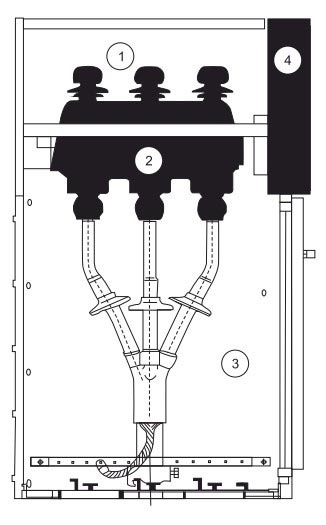

① Ruang busbar
② Saklar utama
③ Ruang kabel
④ Mekanisme pengoperasian, mekanisme interlocking, dan ruang kontrol tekanan rendah

Seluruh kabinet switchgear dapat dibagi menjadi dua unit atas dan bawah, termasuk unit kabinet atas ruang bus, saklar beban, ruang mekanisme operasi dan ruang tegangan rendah, dan unit bawah dipisahkan dari kabel kamar. Seluruh unit atas dapat diganti.

◇ Ruang busbar

Ruang busbar disusun pada bagian atas kabinet. Di ruang busbar, busbar utama dihubungkan bersama-sama dan dijalankan melalui seluruh baris switchgear.

◇ Sakelar pemutus beban

Ruang sakelar dilengkapi dengan sakelar beban sulfur heksafluorida tipe SFG. Cangkang sakelar beban dibuat resin epoksi dituangkan, diisi dengan gas sulfur heksafluorida (SF6) sebagai media isolasi, dan disediakan cangkang dengan lubang observasi. Ruang saklar dapat dilengkapi

dengan pengukur kepadatan gas SF6 atau kepadatan gas dengan kontak alarm sesuai dengan kebutuhan pelanggan.

◇ Ruang kabel

Kabinet sakelar beban memiliki ruang kabel yang luas, yang terutama digunakan untuk sambungan kabel, sehingga inti tunggal atau kabel tiga inti dapat disambungkan menggunakan kepala kabel tanpa pelindung yang paling sederhana, dan ruang yang cukup juga dapat dihubungkan mengakomodasi penangkal petir, trafo arus, saklar ground bawah dan komponen lainnya. Menurut desain standar, pintu lemari memiliki jendela observasi dan perangkat interlock pengaman. Pelat bawah ruang kabel dengan penutup segel dan penjepit kabel ukuran yang sesuai dengan braket penyangga. Pelat bawah ruang kabel dan kusen pintu bisa dilepas untuk memudahkan pemasangan kabel.

◇ Mekanisme pengoperasian, mekanisme interlocking, dan ruang kontrol tekanan rendah

Ruang mekanisme yang saling bertautan juga berfungsi sebagai panel kontrol. Ruangan bertegangan rendah dilengkapi dengan pegas mekanisme dengan indikator posisi dan perangkat pengunci mekanis, dan juga dapat dilengkapi dengan alat bantu kontak, koil trip, mekanisme trip darurat, tampilan langsung kapasitif, kunci kunci dan perangkat pengoperasian listrik. Pada saat yang sama, ruang ruang bertekanan rendah juga dapat dilengkapi dengan loop kontrol, meteran, dan pelindung relay, dan kabinet lebar 750mm memiliki dua ruang bertekanan rendah yang identik untuk aksesori lebih banyak.

Parameter konfigurasi enklosur

LBS masuk

Trafo melindungi

Pengukuran

Cbog dengan .meter

Cb keluar

Deskripsi operasi

1. Pengoperasian pegangan: Berdiri di depan switchgear, angkat bagian atas pegangan dan dorong ke depan, tangan lainnya memegang ujung pegangan untuk memutar.
2.Pastikan pintu lemari telah ditutup dengan benar sebelum listrik disalurkan atau dipisahkan ke ground.
3. Pengukur tekanan sakelar harus diperiksa sebelum dihidupkan dan dimatikan.

Nyalakan

1.Pastikan pintu kabinet tertutup. Masukkan pegangan ke dalam lubang pengoperasian atas dan putar berlawanan arah jarum jam 180° hingga terdengar suara rem pemisah. Indikator tengah panel berada pada posisinya; pintu bawah tertutup dan sakelar grounding mati.
2. Masukkan pegangan pengoperasian ke dalam lubang pengoperasian bawah dan putar searah jarum jam 180° hingga terdengar suara penutupan; indikator tengah panel berada pada posisi D; saklar akan menyala, dan pengoperasian catu daya selesai.

Matikan

1.Matikan: Masukkan pegangan pengoperasian ke dalam lubang pengoperasian bawah dan putar berlawanan arah jarum jam 180° hingga terdengar suara memisahkan suara rem (Langsung menggunakan tombol jika ada tombol); bagian tengah panel pada posisinya, lalu saklar akan mati.
2. Periksa apakah tampilan langsung sudah keluar untuk memastikan ruang kabel netral secara elektrik; masukkan pegangan pengoperasian ke dalam lubang pengoperasian atas dan putar searah jarum jam 180° hingga terdengar suara penutupan; indikator pusat panel berada pada posisinya dan pintu bawah tidak terkunci; sakelar grounding ditutup dan kemudian pengoperasian gangguan listrik selesai.

Transportasi dan penyimpanan

Ketika kabinet saklar dipasang pada pelat bawah, maka dapat disekop dengan forklift. Bila tidak diperbaiki di bagian bawah piring, kabinet saklar harus diangkat atau dibawa secara keseluruhan, tetapi harus diangkut secara vertikal setiap saat dan tidak boleh dibalik untuk menghindari kerusakan pada komponen di dalam kabinet. Switchgear (bahkan dengan kemasan luar) tidak boleh disimpan di luar untuk waktu yang lama.

Pemeliharaan

◇ Kabinet cincin bebas perawatan selama tiga tahun dalam keadaan normal.

◇ Mekanisme pengoperasian sakelar beban pegas tunggal dan pegas ganda bebas perawatan dan tidak memerlukan perawatan memerlukan pelumasan apa pun.

◇ Perangkat proteksi relai harus diperiksa sesuai dengan persyaratan pabrikan sebelum dipasang operasi.

◇ Siklus pemeliharaan kabinet jaringan lingkar umumnya setahun sekali, dan tindakan pemeliharaan khusus akan dilakukan sebagai berikut:
(1) Kencangkan semua sambungan listrik (bus utama, saklar, kabel, instrumen meteran) sesuai dengan ketentuan persyaratan petunjuk pemasangan.
(2) Vakum semua komponen (sakelar utama, sakelar bantu, mekanisme trip, motor, dll.) dan lakukan penampilan inspeksi.
(3) Lakukan operasi penutupan/pembukaan tunggal pada semua sakelar, termasuk sakelar pembumian.
(4) Nyalakan catu daya kendali tambahan (jangan berikan sinyal kendali jarak jauh) untuk rangkaian listrik operasi.

Memesan barang

Dokumen dan lampiran berikut akan diserahkan bersama kabinet saat kabinet sakelar meninggalkan pabrik:

◇ Sertifikat kualifikasi produk
◇ Petunjuk penggunaan produk
◇ Data desain rekayasa produk
◇ Ganti aksesori kabinet:
◇ Setiap kombinasi pemasangan dilengkapi dengan pegangan pengoperasian sakelar beban.

Pengguna harus memberikan informasi berikut saat memesan produk:

◇ Skema pengkabelan sirkuit utama dan persyaratan teknis khusus
◇ Rencana pemasangan switchgear.
◇ Spesifikasi model komponen kabinet sakelar dan loop bantu, diagram skematik loop kontrol (jika perlu)
◇ Permintaan khusus lainnya untuk informasi tertulis.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji
