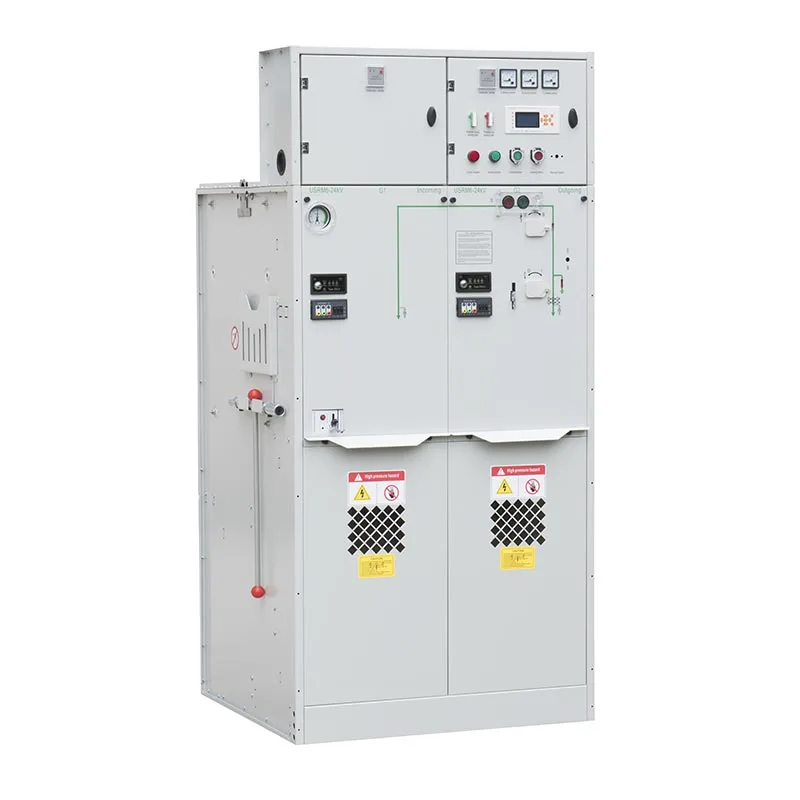

Dengan sirkuit primer yang sepenuhnya terisolasi dan tertutup, tangki bensin baja tahan karat IP67, sistem busbar yang dapat diperluas, dan mekanisme pengoperasian yang andal, Usune 630A Gas Insulated Switchgear cocok untuk pabrik industri, trafo gardu induk, jaringan utama lingkar, fasilitas komersial dan proyek infrastruktur di mana instalasi kompak, keselamatan dan keandalan jangka panjang itu penting.

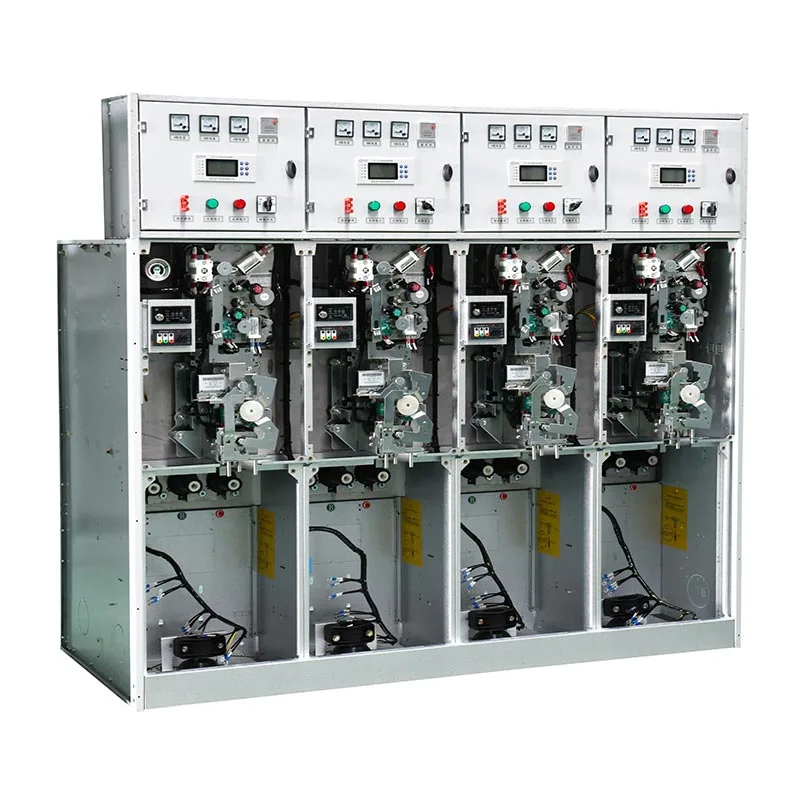

Proyek distribusi daya yang berbeda memerlukan fungsi peralihan, perlindungan, dan pengukuran yang berbeda. USRM6 seri memungkinkan modul C, F, V, M dan PT digabungkan sesuai dengan desain jaringan sebenarnya. Hingga enam standar unit fungsional dapat diintegrasikan ke dalam satu tangki bensin isolasi SF6, sementara unit yang dapat diperluas dapat dihubungkan melaluinya konektor busbar yang sepenuhnya terisolasi dan tertutup.
Konfigurasi 630A dirancang untuk sistem distribusi tegangan menengah yang memerlukan hantaran arus lebih tinggi kemampuan. Ini dapat dikonfigurasi untuk pengumpan masuk dan keluar, koneksi transformator, jaringan cincin dan lainnya pengaturan distribusi sesuai dengan sistem kelistrikan pelanggan.
Busbar utama dan komponen sakelar primer dimasukkan ke dalam tangki bensin yang dilas baja tahan karat dengan IP67 perlindungan. Struktur ini membantu mengisolasi komponen listrik internal dari debu, masuknya air, kondensasi dan pengaruh lingkungan eksternal lainnya, menjadikan switchgear cocok untuk lingkungan pemasangan yang menuntut.
Sirkuit primer ditutup di dalam tangki bensin dan dihubungkan ke sirkuit eksternal melalui busing berinsulasi dan konektor terpisah yang diisolasi sepenuhnya, mengurangi paparan langsung ke komponen berenergi. Sistemnya juga menggabungkan perangkat pelepas tekanan, saluran pelepasan tekanan, dan sistem penguncian mekanis untuk membantu mengurangi risiko operasional dan mencegah operasi peralihan yang salah.
Usune secara mandiri mengembangkan dan merancang mekanisme operasi pegas untuk seri USRM6. Mekanismenya adalah dikontrol melalui desain, manufaktur, dan proses commissioning run-in untuk meningkatkan konsistensi mekanis, stabilitas operasi dan keandalan jangka panjang.
Satuan C dirancang untuk peralihan beban dan kontrol distribusi. Sangat cocok untuk pengumpan masuk dan keluar aplikasi dan sistem jaringan cincin yang memerlukan peralihan beban yang andal.
Satuan F menggabungkan sakelar pemutus beban dengan sekering untuk menyediakan fungsi peralihan dan perlindungan. Hal ini khususnya cocok untuk aplikasi pengumpan transformator yang membutuhkan peralatan perlindungan kompak.
Satuan V menggunakan pemutus sirkuit untuk aplikasi yang memerlukan fungsi peralihan dan perlindungan yang komprehensif. Itu benar cocok untuk pengumpan dan titik distribusi di mana interupsi sirkuit dan koordinasi proteksi penting.
Satuan M menyediakan konfigurasi khusus untuk pengukuran listrik dan persyaratan pengukuran. Itu bisa saja terintegrasi dengan modul fungsional lainnya untuk menciptakan sistem distribusi tegangan menengah yang lengkap.
Satuan PT dirancang untuk pengukuran tegangan busbar dan persyaratan pemantauan terkait. Itu dapat dikombinasikan dengan modul lain sesuai dengan desain sistem kelistrikan.
| TIDAK. | Barang | Satuan | Satuan sakelar pemutus beban | satuan kombinasi | Satuan pemutus arus |
| 1 | Tegangan terukur | persegi panjang | 24/12 | 24/12 | 24/12 |
| 2 | Frekuensi terukur | Hz | 50 | 50 | 50 |
| 3 | Nilai saat ini | A | 630 | 125 (tergantung arus sekering) | 630 |
| 4 | Tingkat insulasi terukur‑1 menit Frekuensi menahan tegangan‑Antar fase, ground | persegi panjang | 42/65 | 42/65 | 42/65 |
| Tingkat insulasi terukur‑1 menit Frekuensi menahan jarak isolasi tegangan | persegi panjang | 48/79 | 48/79 | 48/79 | |
| Tingkat insulasi terukur‑1 menit Frekuensi ketahanan terhadap tegangan‑Sirkuit pengontrol dan bantu | persegi panjang | 2/2 | 2/2 | 2/2 | |
| Tingkat isolasi terukur‑Impuls pencahayaan menahan tegangan‑Interfase, ground | persegi panjang | 75/125 | 75/125 | 75/125 | |
| Tingkat insulasi terukur‑Impuls pencahayaan menahan jarak isolasi tegangan | persegi panjang | 85/145 | 85/145 | 85/145 | |
| 5 | Nilai hubung singkat menahan arus | kA/dtk | 25/4 | —— | 25/4 |
| 6 | Nilai puncak menahan arus | ka | 63 | —— | 63 |
| 7 | Nilai arus pendek yang menghasilkan arus | ka | 63 | Dibatasi oleh sekering HV | 63 |
| 8 | Nilai arus pemutusan hubung singkat | ka | —— | Dibatasi oleh sekering HV | 25/25 |
| 9 | Nilai arus transmisi | A | —— | 1700/1400 | —— |
| 10 | Nilai arus pemutusan beban aktif | A | 630 | —— | —— |
| 11 | Nilai arus pemutusan loop tertutup | A | 630 | —— | 630 |
| 12 | Sakelar pemutus beban hidup mekanis/CB | Kali | 10000 | 10000 | 20000 |
| Sakelar isolasi/arde mekanis | Kali | 5000 | 5000 | 5000 | |
| 13 | Resistansi sirkuit | μΩ | ≤150 | —— | ≤150 |
| 14 | Tekanan pengisian terukur（tekanan pengukur 20℃） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tingkat kebocoran relatif tahunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Gelar perlindungan IP‑Kabinet | IP4X | IP4X | IP4X | |
| Tingkat perlindungan IP‑Tangki bensin | IP67 | IP67 | IP67 |
Keunggulan utama seri USRM6 adalah kemampuannya beradaptasi dengan struktur jaringan distribusi yang berbeda. Pelanggan dapat menggunakan unit C untuk peralihan beban, unit F untuk proteksi trafo, unit V untuk proteksi pemutus arus diperlukan, dan satuan M atau PT ketika pengukuran dan pengukuran tegangan diperlukan.
Untuk aplikasi jaringan utama ring, modul yang berbeda dapat digabungkan untuk membentuk kabinet utama ring. Ketika ekspansi di masa depan diperlukan, konektor busbar yang berinsulasi penuh dan tertutup memungkinkan unit tambahan disambungkan tanpa mengubah platform switchgear dasar.
Tangki bensin baja tahan karat memberikan perlindungan IP67, membantu mencegah debu dan air masuk ke tangki primer kompartemen peralatan. Struktur tertutup juga memberikan perlindungan jangka pendek terhadap banjir dan kondensasi.
Desain ini berharga untuk pabrik industri, gardu induk bawah tanah, dan lokasi lain yang lembab, berdebu, atau pencemaran lingkungan dapat mempengaruhi peralatan listrik konvensional.
| Pertimbangan Utama | Switchgear Berisolasi Gas Usune 630A | Switchgear Berisolasi Udara Konvensional |
| Sirkuit Primer | Sepenuhnya tertutup dalam tangki bensin | Lebih banyak terpapar pada lingkungan sekitar |
| Perlindungan | tangki bensin IP67 | Lebih bergantung pada kondisi pemasangan |
| Konfigurasi | Kombinasi modular C/F/V/M/PT | Biasanya konfigurasi kabinet tetap |
| Ekspansi | Koneksi busbar berinsulasi yang dapat diperluas | Mungkin memerlukan ruang instalasi tambahan |
| Instalasi | Struktur kompak | Umumnya membutuhkan izin yang lebih besar |
| Kemampuan Beradaptasi Lingkungan | Mengurangi pengaruh debu dan kelembapan | Lebih bergantung pada kondisi sekitar |
| Keamanan | Sirkuit primer tertutup dan interlock mekanis | Perlindungan tergantung pada struktur peralatan |
Untuk pabrik dengan banyak sambungan feeder dan trafo, pelanggan dapat menggabungkan unit C, F dan V sesuai dengan fungsi rangkaian yang berbeda. Struktur modular menyederhanakan konfigurasi sistem sementara yang utama tertutup sirkuit mendukung operasi yang andal di lingkungan industri.
Jika ruang pemasangan terbatas, struktur kompak berinsulasi gas memungkinkan peralihan, perlindungan, dan pengukuran berfungsi untuk diintegrasikan ke dalam tapak yang lebih kecil. Unit M dan PT dapat ditambahkan bila proyek memerlukan dedicated fungsi pengukuran.
Untuk aplikasi jaringan cincin, beberapa modul fungsional dapat digabungkan untuk membentuk kabinet utama cincin. Itu sistem busbar yang dapat diperluas memberikan fleksibilitas tambahan ketika jaringan distribusi memerlukan perluasan di masa depan.
Pelanggan manufaktur memilih Usune 630A Gas Insulated Switchgear untuk peningkatan distribusi tegangan menengah. Itu pelanggan berfokus pada pemasangan yang ringkas, pengoperasian yang andal, dan ekspansi di masa depan. Setelah aplikasi, pelanggan mengapresiasi konfigurasi modular C/F/V/M/PT, yang menyederhanakan integrasi sistem dan meningkatkan ruang pemanfaatan.
Untuk proyek distribusi utama ring, pelanggan memerlukan fungsi peralihan dan perlindungan yang fleksibel. USRM6 seri memenuhi persyaratan melalui kombinasi modul yang dapat diperluas dan sambungan busbar berinsulasi. Pelanggan mengakui pengoperasiannya yang stabil, desain yang ringkas, dan kemampuan perluasan sistem yang nyaman.
Pelanggan yang beroperasi di lingkungan dengan kelembapan tinggi memilih Usune Gas Insulated Switchgear karena IP67-nya desain tangki bensin tertutup. Pelanggan menghargai peningkatan perlindungan terhadap kelembapan, kondensasi, dan eksternal kontaminasi, membantu mengurangi kebutuhan pemeliharaan.
Zhejiang Usune Electric Co, Ltd. telah menetapkan sistem manajemen sesuai dengan Sistem Manajemen Mutu ISO 9001, ISO Sistem Manajemen Lingkungan 14001 dan Sistem Manajemen Kesehatan dan Keselamatan Kerja ISO 45001.
Untuk memenuhi kebutuhan pasar internasional yang berbeda, produk switchgear tegangan menengah Usune telah mengalami relevansi Uji tipe standar IEC dan GB, dengan produk yang berlaku memperoleh sertifikasi CE. Sertifikasi dan kualitas ini sistem manajemen mendukung kualitas produksi yang konsisten dan menyediakan dokumentasi bagi pelanggan selama teknis evaluasi dan pengadaan proyek.
Zhejiang Usune Electric Co, Ltd. menggabungkan desain switchgear modular, isolasi gas IP67 tertutup sepenuhnya, fleksibel konfigurasi fungsional dan manajemen kualitas untuk memberikan solusi distribusi tegangan menengah yang andal.
Untuk pelanggan yang membeli Switchgear Berisolasi Gas Panel Listrik 630A, Usune dapat menyediakan konfigurasi yang sesuai sesuai dengan fungsi peralihan, persyaratan proteksi, kebutuhan pengukuran, pengaturan dan pemasangan busbar kondisi. Hal ini memungkinkan pelanggan untuk membangun sistem switchgear yang ringkas dan fleksibel berdasarkan daya sebenarnya persyaratan distribusi.
630A mengacu pada konfigurasi switchgear arus pengenal. Arus operasi aktual, level tegangan dan konfigurasi kelistrikan harus dipilih sesuai dengan sistem dan proyek distribusi pelanggan persyaratan.
Sistem ini mendukung Unit Sakelar Pemutus Beban C, Sakelar Pemutus Beban F + Unit Kombinasi Sekring, Unit Pemutus Arus V, M Unit Metering dan Unit PT Busbar PT. Modul-modul ini dapat digabungkan sesuai dengan distribusi daya yang dibutuhkan fungsi.
Hingga enam unit modul standar dapat dibentuk dalam satu tangki bensin isolasi SF6. Konfigurasi yang dapat diperluas juga tersedia melalui konektor busbar yang sepenuhnya terisolasi dan tertutup.
Tangki bensin memiliki tingkat perlindungan IP67, membantu melindungi sirkuit utama dari debu, masuknya air, kondisi kondensasi dan banjir jangka pendek.
