Dengan peningkatan berkelanjutan pada jaringan listrik perkotaan, pembangkit listrik energi baru, dan sistem pasokan listrik industri, switchgear tegangan menengah yang ringkas, cerdas, dan perawatannya rendah telah menjadi peralatan inti yang sangat diperlukan untuk teknik distribusi tenaga listrik. ItuUnit Utama Cincin Dengan Pemutus Arus, diwakili oleh unit utama cincin berinsulasi udara seri XGN15 SF6, secara bertahap menggantikan switchgear besar tradisional karena tapaknya yang kecil, kinerja yang stabil, dan skalabilitas yang kuat. Blog ini mengambil produk-produk yang diproduksi olehZhejiang Usune Electric Co., Ltd.sebagai inti, memperkenalkan secara komprehensif fitur produk, parameter teknis lengkap, struktur internal, spesifikasi operasi, skenario aplikasi dan layanan pendukung.

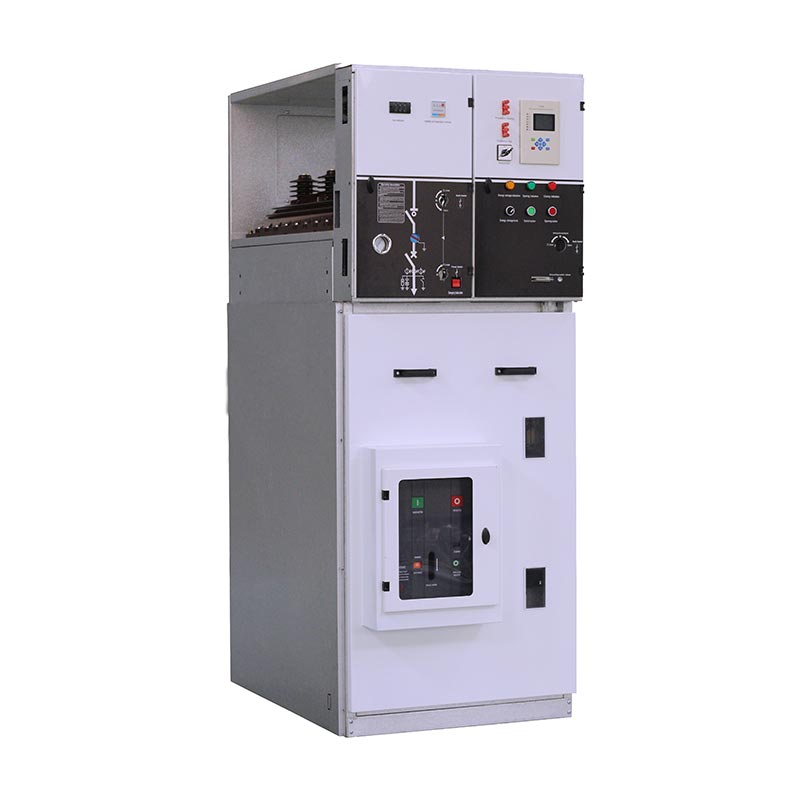

Itu Unit Utama Cincin Dengan Pemutus Arusadalah switchgear modular tertutup logam yang dikembangkan khusus untuk sistem distribusi daya tegangan menengah 12kV hingga 36kV. Mengadopsi saklar beban sulfur heksafluorida SF6 yang canggih dan teknologi insulasi udara, ia mengintegrasikan fungsi pemutusan sirkuit, perlindungan, pemantauan, dan saling mengunci ke dalam satu kabinet. Dikembangkan dan diproduksi secara mandiri olehZhejiang Usune Electric Co., Ltd., produk seri XGN15 memiliki tata letak yang ringkas, pengoperasian yang fleksibel, dan interlock mekanis yang andal.
Berbeda dari kabinet saklar konvensional, unit utama cincin ini dirancang untuk otomatisasi distribusi daya. Ini sangat mengurangi kesulitan konstruksi di tempat dan pemeliharaan selanjutnya, dan cocok untuk berbagai ruang pemasangan yang sempit. Didukung oleh sistem R&D, produksi, dan pengujian perusahaan yang lengkap, setiap jalur produksi secara ketat mematuhi standar internasional, memastikan pengoperasian produk yang stabil dalam jangka panjang di lingkungan distribusi listrik yang kompleks. Hal ini telah dipromosikan secara luas dalam renovasi jaringan listrik perkotaan dan pedesaan, pasokan listrik industri dan sipil, energi baru dan bidang lainnya di dalam dan luar negeri.
Unit Utama Cincin Dengan Pemutus Arusmenonjol di pasar switchgear tegangan menengah dengan berbagai kekuatan inti. Dikombinasikan dengan teknologi penelitian dan pengembangan independen dan desain yang dioptimalkan, keunggulan utamanya dirangkum sebagai berikut:
•Konfigurasi Sakelar Utama yang Beragam: Dilengkapi dengan sakelar beban SF6 yang diproduksi sendiri sebagai standar, yang memiliki masa pakai yang lama, pengoperasian yang stabil, dan biaya perawatan yang rendah. Pengguna juga dapat memilih untuk memasang pemutus sirkuit vakum untuk meningkatkan kapasitas pemutusan dan tingkat perlindungan keselamatan, beradaptasi dengan tuntutan distribusi daya yang berbeda.
•Operasi Ganda & Peningkatan Cerdas: Mendukung mode pengoperasian manual dan elektrik untuk memenuhi beragam kebiasaan pengoperasian di lokasi. Hal ini dapat dicocokkan dengan perangkat FTU dan RTU untuk mewujudkan kendali jarak jauh, pensinyalan jarak jauh, pengukuran jarak jauh dan penyesuaian jarak jauh, sepenuhnya memenuhi persyaratan "empat jarak jauh" dari otomatisasi distribusi dan mewujudkan manajemen jaringan cerdas.
•Teknologi Pemantauan & Perlindungan Tingkat Lanjut: Sensor presisi tinggi dan relai proteksi bawaan, yang dapat memantau status pengoperasian peralatan secara real-time, merespons kesalahan dengan cepat, dan secara efektif melindungi keselamatan sistem dan operator distribusi tenaga listrik.
•Struktur Ringan & Dapat Diperluas: Mengadopsi skema perakitan yang dioptimalkan, yang nyaman untuk transportasi, pengangkatan, dan pemasangan. Desain modular mendukung kombinasi bebas dan perluasan kapasitas selanjutnya, secara fleksibel mengatasi perubahan permintaan daya pasar.
• Keamanan Tinggi & Ukuran Kompak: Struktur insulasi udara + perangkat interlock mekanis yang andal, efektif mencegah kesalahan pengoperasian. Ukuran kabinet yang kecil menghemat ruang lantai, yang merupakan peralatan pilihan untuk gardu induk dan ruang distribusi dengan ruang terbatas.
Untuk memastikan pengoperasian yang stabil dan amanUnit Utama Cincin Dengan Pemutus Arus,peralatan memiliki persyaratan yang jelas untuk lingkungan pengoperasian. Semua produk diuji sesuai dengan standar berikut:
1. Ketinggian maksimum: ≤1000m
2. Kisaran suhu sekitar: -35℃ ~ 45℃, perbedaan suhu maksimum tidak boleh melebihi 25℃
3. Standar kelembaban: Rata-rata kelembaban relatif harian ≤95%; Rata-rata kelembaban relatif bulanan ≤90%
4. Resistensi seismik: Beradaptasi dengan intensitas seismik 8 derajat ke bawah
5. Persyaratan lokasi: Tidak ada getaran parah, benturan, kebakaran terbuka, korosi kimia, dan bahaya ledakan
Harap konfirmasikan lingkungan di lokasi sebelum pemasangan untuk memperpanjang masa pakai peralatan dan menghindari kegagalan operasional.
Tabel berikut mencantumkan semua parameter teknis standar seri XGN15Unit Utama Cincin Dengan Pemutus Arus, mencakup tiga level tegangan utama 12kV, 24kV, dan 36kV, untuk referensi desain pengadaan dan teknik Anda:
| SN/T | Nama | Satuan | 12kV | 24kV | 36kV |
| 1 | Tegangan terukur | persegi panjang | 12 | 24 | 36 |
| 2 | Nilai saat ini | A | 630 | 630 | 630 |
| 3 | Nilai arus pemutusan loop tertutup | A | 630 | 630 | 630 |
| 4 | Dinilai berdasarkan arus pemutusan beban | A | 630 | 630 | 630 |
| 5 | Dinilai waktu singkat menahan arus | ka | 16 | 16 | 16 |
| 6 | Nilai puncak menahan arus | ka | 40 | 40 | 40 |
| 7 | Nilai arus hubung singkat yang dibuat | ka | 40 | 40 | 40 |
| 8 | Frekuensi daya terukur menahan tegangan (Fase-ke-fase & fase-ke-bumi) | persegi panjang | 28 | 50 | 70 |
| 9 | Frekuensi daya terukur menahan tegangan (Melintasi jarak isolasi) | persegi panjang | 32 | 60 | 80 |
| 10 | Nilai tegangan tahan petir (Fase-ke-fase & fase-ke-bumi) | persegi panjang | 75 | 125 | 170 |
| 11 | Nilai tegangan tahan petir (Melintasi jarak isolasi) | persegi panjang | 85 | 145 | 195 |
| 12 | Nilai transfer saat ini | A | 630 | 630 | 630 |
| 13 | Daya tahan mekanis | operasi | M1 1000 | M1 1000 | M1 1000 |
| 14 | Daya tahan listrik | operasi | E1 | E1 | E1 |
| 15 | Tekanan gas SF6 (20℃) | batang | 0.5 | 0.5 | 0.5 |
| 16 | Tingkat kebocoran tahunan | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Tingkat perlindungan kandang | / | IP3X | IP3X | IP3X |
ItuUnit Utama Cincin Dengan Pemutus Arusmendukung berbagai jenis kabinet dan konfigurasi komponen yang fleksibel. Badan kabinet yang berbeda memiliki standar ukuran yang sesuai untuk sistem 12kV, 24kV, dan 36kV, seperti yang ditunjukkan pada tabel di bawah:
| TIDAK. | Jenis Switchgear | Konfigurasi Opsional | Dimensi 12kV (L×D×T, mm) | Dimensi 24kV (L×D×T, mm) | Dimensi 36kV (L×D×T, mm) |
| 1 | Panel LBS Masuk/Keluar | Sakelar beban, Sakelar pembumian, Busbar utama | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Panel Perlindungan Transformator | Sakelar beban, Sakelar pembumian, Sekring, Busbar utama | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Panel Pengukuran | Trafo, Sekring, Busbar utama | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Panel Keluar CB | Pemutus, Trafo arus, Sakelar beban, Sakelar pembumian, Proteksi relai, Busbar utama | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB Keluar dengan Panel Metering | Pemutus, Trafo arus, Trafo, Sakelar beban, Sakelar pembumian, Proteksi relai, Busbar utama | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Struktur Kabinet Secara Keseluruhan
Kabinet dariUnit Utama Cincin Dengan Pemutus Arusdibagi menjadi unit independen atas dan bawah, dengan partisi yang jelas dan keamanan yang kuat:
1.Ruang busbar: Terletak di bagian atas kabinet, busbar utama melewati seluruh grup switchgear untuk mewujudkan transmisi daya antar kabinet.

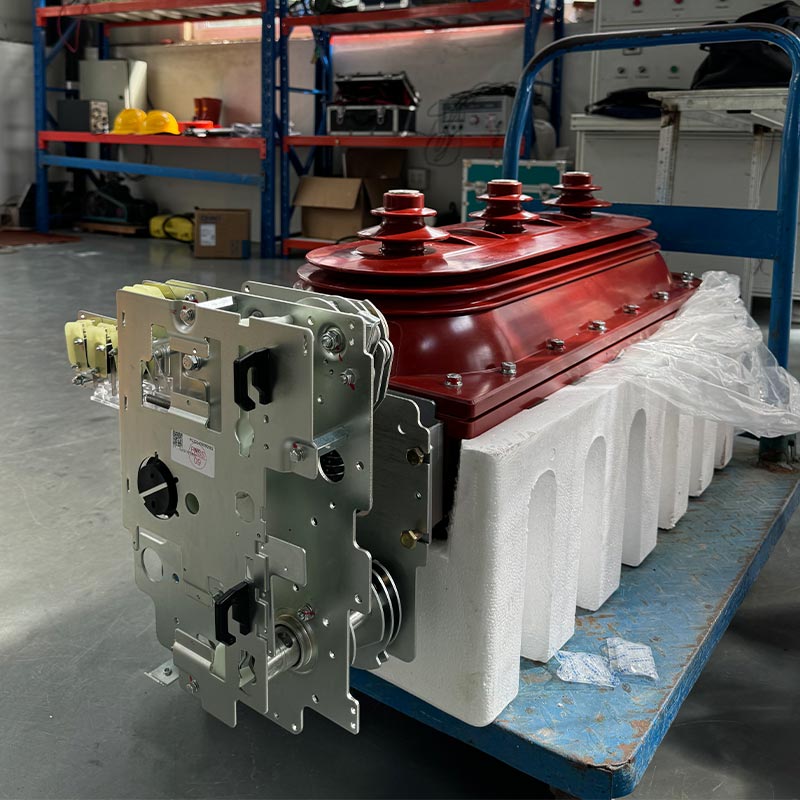

2. Ruang sakelar utama: Dilengkapi dengan sakelar beban SF6 yang dienkapsulasi resin epoksi, dengan lubang observasi dan pengukur kepadatan gas SF6 opsional.
3.Ruang kabel: Ruang luas untuk pemasangan kabel, yang dapat dilengkapi dengan penangkal petir, trafo arus, dan aksesori lainnya. Pelat bawah dan pintu kabinet dapat dilepas untuk memudahkan pemasangan kabel.
4. Mekanisme pengoperasian & ruang kendali tegangan rendah: Dilengkapi dengan interlock mekanis, indikator posisi, kontak bantu, koil trip dan komponen lainnya, mendukung berbagai loop kontrol dan alat ukur.

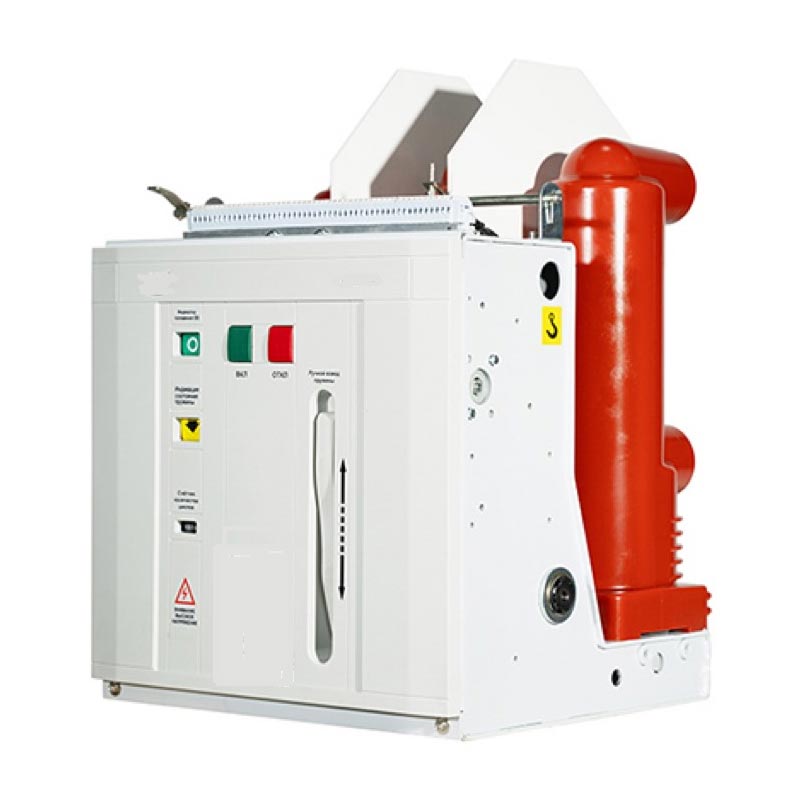

Unit utama cincin modul XGN15 V terdiri dari pemutus arus vakum, pemutus arus SF6, mekanisme interlock, dan sakelar pembumian. Metode pemasangannya adalah pemasangan depan dan pemasangan lateral. Pemutus sirkuit dan sakelar beban dapat saling bertautan untuk mencegah kesalahan pengoperasian.
6.2 Dua Jenis Mekanisme Operasi
•Tipe K (Mekanisme pegas tunggal fungsi ganda): Sakelar beban dioperasikan oleh tuas atau motor secara independen; sakelar pembumian digerakkan oleh pegas kompresi dan dioperasikan oleh tuas terpisah.
•Tipe A (Mekanisme pegas ganda fungsi ganda): Sakelar beban mengadopsi penyimpanan energi pegas, tuas pendukung, motor, atau tombol tersandung. Sakelar pembumian dioperasikan oleh tuas independen dengan penggerak pegas.
Semua operasi dariUnit Utama Cincin Dengan Pemutus Arusharus dilakukan dengan pintu lemari tertutup. Operator harus mengikuti proses standar:
7.1 Pengoperasian Penyalaan
1.Pastikan pintu kabinet tertutup sepenuhnya, masukkan pegangan pengoperasian ke dalam lubang atas dan putar 180° berlawanan arah jarum jam hingga terdengar suara pemisah rem, dan sakelar pembumian dilepas.
2.Masukkan pegangan ke dalam lubang bawah dan putar 180° searah jarum jam hingga terdengar suara penutupan. Indikator berada pada posisi kerja, dan pengoperasian penyalaan selesai.
7.2 Pengoperasian Matikan
1. Masukkan pegangan ke dalam lubang bawah dan putar 180° berlawanan arah jarum jam untuk mematikan daya; jika dilengkapi dengan tombol, langsung tekan tombol trip.
2. Periksa apakah tampilan langsung benar-benar padam untuk memastikan ruang kabel tidak berdaya. Masukkan pegangan ke dalam lubang atas dan putar 180° searah jarum jam untuk menutup sakelar pembumian. Pintu kabinet tidak terkunci, dan operasi mematikan daya selesai.
Catatan: Periksa pengukur tekanan SF6 sebelum setiap pengoperasian peralihan untuk memastikan peralatan bekerja dalam kisaran tekanan normal.
8.1 Transportasi & Penyimpanan
•Jika kabinet dipasang pada pelat bawah, maka dapat diangkut dengan forklift; jika tidak, gunakan pengangkatan integral. Peralatan harus dijaga tetap vertikal selama pengangkutan dan tidak boleh terbalik.
•Switchgear tidak boleh disimpan di luar ruangan dalam waktu lama untuk menghindari kelembapan, debu, dan korosi.
8.2 Aturan Perawatan
1. Peralatan bebas perawatan dalam waktu 3 tahun dalam kondisi pengoperasian normal, dan mekanisme pengoperasian pegas tidak memerlukan pelumasan.
2. Siklus pemeliharaan rutin adalah 1 tahun. Isi perawatannya meliputi mengencangkan semua konektor listrik, menyedot debu, dan memeriksa komponen internal.
3.Lakukan pengujian penutupan dan pembukaan untuk semua sakelar dan sakelar pembumian secara teratur, dan uji loop listrik untuk memastikan pengoperasian yang fleksibel.
4. Periksa dan debug perangkat proteksi relai sebelum dioperasikan.
9.1 Dokumen & Aksesori Terlampir
Setiap setUnit Utama Cincin Dengan Pemutus Arusdikirimkan dengan materi lengkap: Sertifikat produk, manual pengoperasian, gambar desain teknik dan satu set pegangan pengoperasian khusus.
9.2 Informasi Pemesanan Diperlukan
Pelanggan perlu memberikan informasi berikut saat melakukan pemesanan: Diagram pengkabelan sirkuit utama, rencana pemasangan switchgear, model komponen, skema loop tambahan, dan persyaratan teknis khusus lainnya, untuk memastikan produk disesuaikan secara akurat.
Zhejiang Usune Electric Co, Ltd didirikan pada tahun 2011 dan berlokasi di Zona Pengembangan Ekonomi Yueqing, basis produksi listrik terkenal di Cina. Perusahaan ini memiliki modal terdaftar sebesar 8 juta dolar AS, bengkel produksi modern seluas 4300㎡ dan lebih dari 100 karyawan profesional. Setelah bertahun-tahun pengembangan, perusahaan ini telah membangun tiga jalur produksi inti: jalur produksi switchgear tegangan rendah & menengah, jalur produksi pemutus sirkuit tegangan tinggi, dan jalur produksi injeksi resin epoksi.
Perusahaan ini mengintegrasikan R&D, produksi dan penjualan, dengan matriks produk lengkap yang mencakup switchgear tegangan tinggi dan rendah, transformator, induktor timbal balik, pemutus sirkuit tegangan tinggi, dan aksesori sakelar. Ini telah lulus sertifikasi ISO 9001, ISO 14001 dan ISO 45001, dan telah menjadi pemasok yang memenuhi syarat dari State Grid Corporation of China dan China Railway Construction Corporation. Dengan lebih dari 14 tahun pengalaman industri, perusahaan ini memiliki tim R&D berpengalaman dan sistem QC yang ketat, mendukung kustomisasi OEM. Siklus produksi konvensional dikendalikan dalam 15-20 hari, dan semua produk dilengkapi dengan laporan pengujian lengkap untuk menjamin kualitas yang dapat diandalkan.
ItuUnit Utama Cincin Dengan Pemutus Arustelah diterapkan di banyak proyek utama di dalam dan luar negeri, mengumpulkan pengalaman teknik yang kaya:
•Proyek peluncuran dirgantara
• Proyek pabrik kimia dan pembangkit listrik Huaneng Group
•Pembangkit listrik tenaga nuklir, pembangkit listrik tenaga air dan pusat penyimpanan minyak
•Komunitas perumahan perkotaan, kompleks komersial dan tempat indah yang mendukung distribusi listrik
•318 Jalan Raya Nasional, jalur kereta api, terowongan dan proyek penyediaan tenaga transportasi lainnya
Kinerja produk yang stabil dan layanan purna jual yang bijaksana telah mendapatkan pujian bulat dari kontraktor teknik dan pengguna akhir.
Q1: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah pabrik langsung profesional. SemuaUnit Utama Cincin Dengan Pemutus Arusdan produk listrik lainnya diproduksi secara mandiri, dengan harga langsung pabrik yang kompetitif.
Q2: Berapa lama saya bisa mendapatkan penawaran setelah mengirimkan pertanyaan?
A: Tim penjualan kami akan memberikan penawaran resmi dalam waktu 24 jam setelah menerima permintaan rinci Anda.
Q3: Bisakah kami menyesuaikan logo dan tampilan produk?
A: Ya, kami mendukung layanan OEM dan ODM, dan dapat mencetak logo pelanggan dan informasi perusahaan di kabinet sesuai kebutuhan.
Q4: Berapa waktu tunggu produksi standar?
A: Waktu pengiriman ditentukan oleh jumlah pesanan. Biasanya, barang dapat dikirim dalam waktu 15-20 hari setelah menerima deposit.
Q5: Apa proses kontrol kualitas Anda?
A: Kami menerapkan pemeriksaan proses penuh mulai dari bahan mentah, aksesori hingga produk jadi. Semua peralatan akan menjalani pengujian rutin di pabrik sebelum pengiriman, dengan beberapa laporan pengujian disediakan.
Q6: Bagaimana cara mengatasi masalah kualitas produk setelah penjualan?
A: Jika terjadi masalah kualitas, silakan kirim foto atau video kepada kami. Tim teknis kami akan mengajukan solusi yang ditargetkan dalam 1-3 hari.
Q7: Berapa masa garansi produk?
A: Kami memberikan layanan garansi 12 bulan terhitung sejak tanggal pengiriman.
Q8: Mengapa memilih kami sebagai pemasok Anda?
J: Kami memiliki pengalaman profesional lebih dari 14 tahun, kemampuan R&D dan penyesuaian yang kuat, kontrol kualitas yang ketat, siklus pengiriman yang stabil, dan laporan pengujian yang lengkap, menyediakan solusi peralatan distribusi daya terpadu.
Sebagai peralatan inti untuk catu daya jaringan cincin tegangan menengah modern,Unit Utama Cincin Dengan Pemutus Arusmengintegrasikan struktur kompak, fungsi cerdas, perawatan rendah, dan keamanan tinggi, yang secara sempurna beradaptasi dengan tren perkembangan jaringan pintar perkotaan, pembangkit listrik energi baru, dan distribusi tenaga industri. Didukung oleh kekuatan R&D yang kuat, jalur produksi terstandarisasi, dan sistem kontrol kualitas yang sempurna,Zhejiang Usune Electric Co., Ltd.menyediakan unit utama ring berkualitas tinggi yang dapat disesuaikan dan serangkaian layanan pendukung lengkap untuk pelanggan global.
Baik Anda bergerak dalam bidang kontraktor teknik tenaga listrik, grosir peralatan listrik, konstruksi proyek energi baru, atau renovasi jaringan perkotaan, produk kami dapat memenuhi beragam kebutuhan pengadaan dan teknik Anda. Jika Anda ingin tahu lebih banyak tentang parameter produk, skema yang disesuaikan, kutipan, dan detail kerja sama proyek, jangan ragu untuk melakukannyaHubungi kami. Tim penjualan dan teknis internasional profesional kami akan membalas Anda tepat waktu, memberikan dukungan sampel gratis dan bimbingan teknis profesional, dan berharap dapat membangun hubungan kerjasama win-win jangka panjang dengan mitra di seluruh dunia.
