ItuSakelar Pemutus 220kVadalah perangkat isolasi luar ruangan bertegangan tinggi yang dirancang untuk gardu transmisi daya AC 220kV. Hal ini terutama digunakan untuk mengisolasi sirkuit listrik, menyediakan titik pemutusan keamanan yang terlihat, dan memastikan operasi pemeliharaan yang aman untuk peralatan bertegangan tinggi.
Sebagai produsen peralatan gardu induk tegangan tinggi profesional di Tiongkok, kami menyediakan solusi Sakelar Pemutus 220kV yang andal yang menampilkan kinerja kelistrikan yang stabil, kemampuan beradaptasi luar ruangan yang kuat, dan kepatuhan terhadap standar internasional. Produk ini dirancang sesuai dengan persyaratan IEC 62271-102 dan diterapkan secara luas dalam sistem transmisi dan distribusi daya.
Selama pengoperasian normal,Sakelar Pemutus 220kVmembawa arus pengenal secara terus menerus. Ketika pemeliharaan diperlukan, hal ini menciptakan celah isolasi yang terlihat jelas setelah pembukaan, sehingga memungkinkan operator memeriksa dan memperbaiki peralatan listrik hilir dengan aman.
Sakelar pemutus dirancang untuk operasi peralihan arus tanpa beban dan bekerja bersama dengan pemutus sirkuit dan sakelar pembumian untuk meningkatkan keselamatan pengoperasian gardu induk.

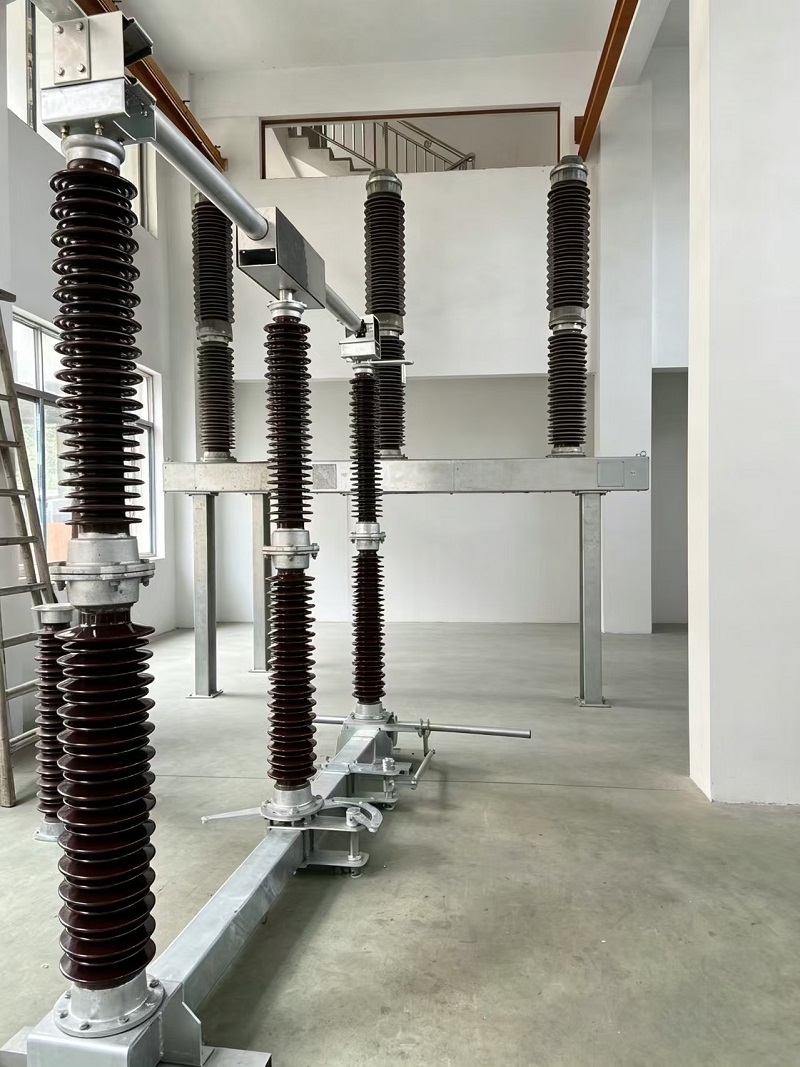

Pemutus 220kV lengkap terdiri dari struktur utama tiga fase, isolator pendukung, sistem konduktif, rangka dasar baja, dan mekanisme operasi yang digerakkan motor. Setiap komponen dioptimalkan untuk pengoperasian luar ruangan jangka panjang dalam kondisi tegangan tinggi.
Kontak konduktif dibuat menggunakan bahan paduan tembaga berlapis perak kepadatan tinggi. Desain ini secara efektif mengurangi resistensi kontak, meminimalkan kenaikan suhu selama pengoperasian berkelanjutan, dan meningkatkan konduktivitas listrik dan keandalan layanan.
Insulator pendukung dibuat dari porselen alumina bermutu tinggi atau bahan karet silikon komposit opsional. Struktur insulasi memberikan kekuatan listrik dan ketahanan lingkungan yang sangat baik, memastikan pengoperasian yang stabil di gardu induk luar ruangan.
Rangka dasar mengadopsi struktur baja galvanis hot-dip dengan ketahanan korosi yang kuat. Sangat cocok untuk pemasangan di luar ruangan jangka panjang dan membantu menjaga kekuatan mekanik dalam berbagai kondisi cuaca.
Sakelar Pemutus Luar Ruangan 220kV dilengkapi dengan mekanisme pengoperasian yang digerakkan motor, sementara pengoperasian darurat manual juga tersedia. Kotak mekanisme dirancang dengan peringkat perlindungan IP54 untuk meningkatkan perlindungan terhadap masuknya debu dan air.
Mekanisme pengoperasiannya mencakup kontak tambahan yang memberikan sinyal umpan balik posisi untuk sistem pemantauan jarak jauh. Hal ini memungkinkan operator untuk memeriksa status saklar secara efisien di gardu induk modern.
Sakelar pemutus dapat diintegrasikan dengan pemutus sirkuit dan sakelar pembumian untuk mencegah pengoperasian yang salah. Sistem pengamanan yang saling mengunci memastikan bahwa:
| Jenis Produk | Sakelar Pemutus Tegangan Tinggi Luar Ruangan |
| Nilai Tegangan | 252kV |
| Frekuensi yang Dinilai | 50Hz |
| Dinilai Arus Kontinu | 1250A / 2000A / 2500A |
| Arus Tahan Waktu Singkat (3 detik) | 40kA / 50kA |
| Puncak Menahan Arus | 100kA / 125kA |
| Metode Operasi | Pengoperasian yang digerakkan motor dengan pengoperasian darurat manual |
| Mekanisme Perlindungan Kotak | IP54 |
| Standar yang Berlaku | IEC 62271-102 |
Disconnect Switch 220kV banyak digunakan pada sistem transmisi tenaga listrik tegangan tinggi, antara lain:
Dengan kinerja isolasi yang andal dan kemampuan adaptasi lingkungan yang kuat, peralatan ini mendukung pengoperasian sistem tenaga modern yang aman dan stabil.
Pemutus 220kV dirancang untuk pemasangan di luar ruangan dan dapat beroperasi dengan andal dalam berbagai kondisi lingkungan.
Produk ini dapat disesuaikan sesuai dengan kebutuhan proyek yang berbeda, termasuk solusi insulasi, mekanisme pengoperasian, dan fitur adaptasi lingkungan.
Sebagai produsen peralatan gardu induk tegangan tinggi Tiongkok yang berpengalaman, kami fokus pada penyediaan solusi transmisi daya yang andal dan dapat disesuaikan. Sakelar Pemutus 220kV kami menggabungkan desain struktural canggih, bahan tahan lama, dan kontrol kualitas yang ketat untuk memenuhi tuntutan persyaratan sistem tenaga modern.
Dengan kepatuhan terhadap standar IEC, opsi konfigurasi yang fleksibel, dan dukungan teknis profesional, Pemutus 220kV kami memberikan solusi yang dapat diandalkan untuk isolasi yang aman dan pengoperasian gardu induk tegangan tinggi yang efisien.
