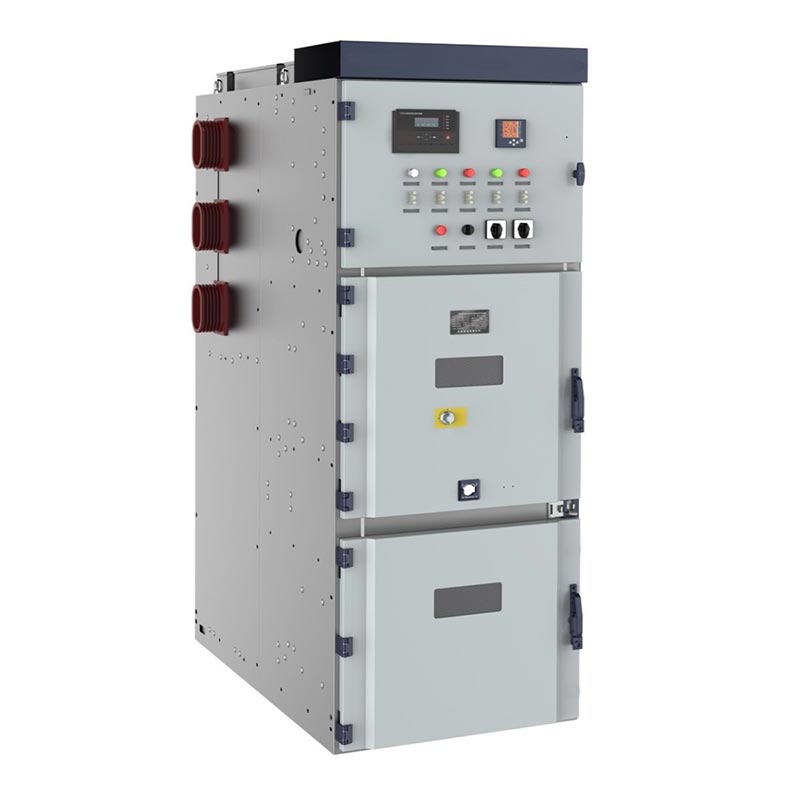

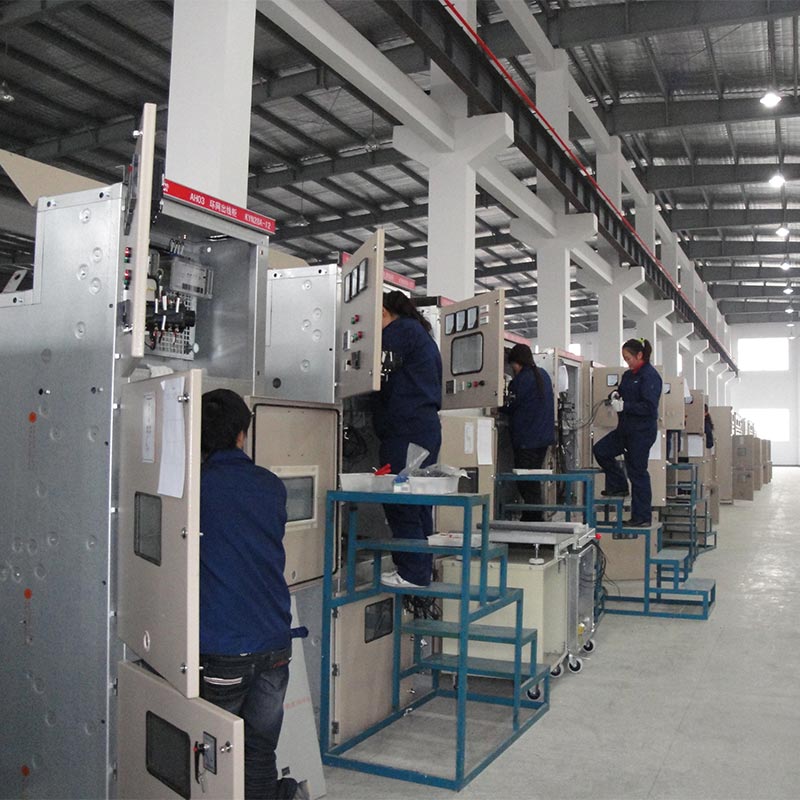

Switchgear Lv dan Mv Tegangan Menengah 24kv

Switchgear Lv dan Mv Tegangan Menengah Usune 24kV, KYN28-24 (Z)(GZS1), termasuk dalam AC lapis baja yang dapat ditarik kategori switchgear tertutup logam. Sangat cocok untuk sistem tenaga AC 50Hz tiga fase dan terutama digunakan untuk kekuatan penerimaan, distribusi, kontrol sirkuit, perlindungan, dan pemantauan.

Switchgear Lv Dan Mv Tegangan Menengah 24kV banyak digunakan di pembangkit listrik, gardu induk, industri dan pertambangan. perusahaan, dan bangunan bertingkat tinggi untuk penerimaan, distribusi, pengendalian, dan perlindungan tenaga listrik. inti Usune basis produksi berlokasi di Cina, menjadikannya produsen profesional tepercaya yang menyediakan kualitas tinggi solusi distribusi listrik tegangan menengah kepada pengguna di seluruh dunia.

Switchgear tegangan rendah

Switchgear tegangan menengah

Parameter Teknis Utama

Produk kami secara ketat mematuhi standar berikut

1. GB3906-2006 "3.6-40.5kV AC Switchgear dan Controlgear Tertutup Logam"
2. GB/T11022 "Kondisi Teknis Umum untuk Switchgear dan Controlgear Tegangan Tinggi"
3. IEC62271-200 "Switchgear Tertutup Logam AC dengan Tegangan Terukur Di Atas 1kV dan Di Bawah 52kV"
4. DL/T404 "Syarat Teknis Pemesanan Switchgear Tegangan Tinggi AC Dalam Ruangan"

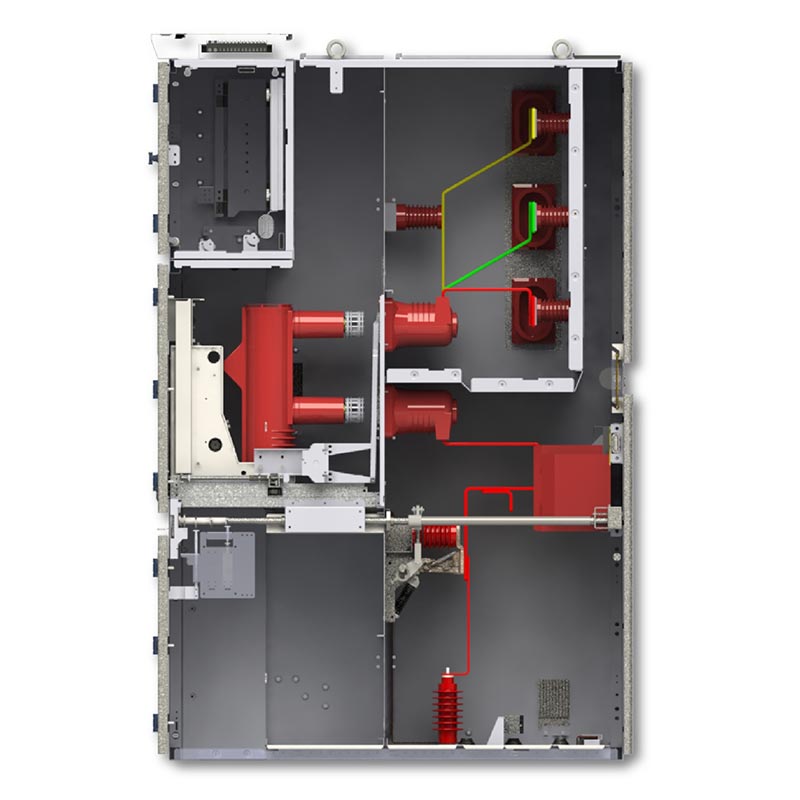

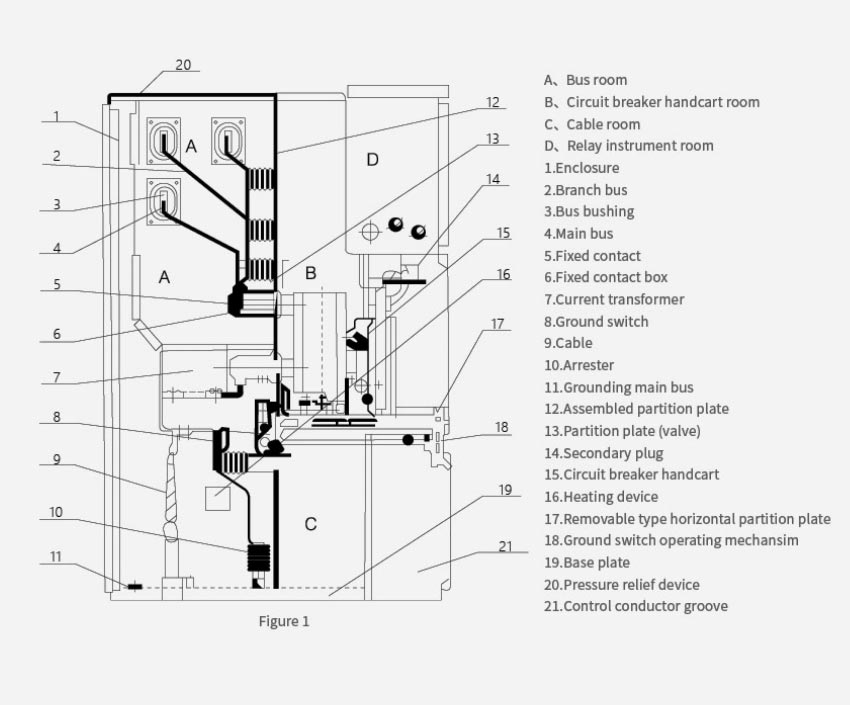

Struktur Kabinet

Switchgear Tegangan Rendah dan Menengah Tegangan Menengah 24kV mengadopsi struktur partisi yang seluruhnya terbuat dari logam, dengan masing-masingnya area fungsional terisolasi secara independen, secara efektif menekan penyebaran busur patahan.

1. Kompartemen Pemutus Arus: Dilengkapi dengan troli pemutus arus vakum yang dapat dilepas.
2. Kompartemen Busbar: Berisi busbar utama, busbar cabang, dan isolator busbar.
3. Kompartemen Kabel: Memasang trafo arus, trafo tegangan, sakelar grounding, dan terminal kabel.
4. Kompartemen Instrumen Kontrol: Dilengkapi dengan relai, perangkat proteksi, instrumen, kabel sekunder, dan kontrol panel.
5. Saluran Pelepas Tekanan: Dilengkapi perangkat pelepas busur di bagian atas kabinet untuk meningkatkan keamanan kesalahan.

Fitur Inti

1. Kompartemen independen yang seluruhnya terbuat dari logam untuk mencegah penyebaran dan interferensi timbal balik dari busur patahan.

2. Interlocking lima bukti mekanis yang komprehensif:
- Mencegah mendorong atau menarik troli pemutus sirkuit saat ada beban.
- Mencegah penutupan pemutus arus ketika sakelar grounding ditutup.
- Mencegah penutupan sakelar pembumian secara tidak sengaja saat diberi energi.
- Mencegah masuknya secara tidak sengaja ke dalam kompartemen berenergi.
- Mencegah kesalahan pengoperasian sakelar isolasi.

3. Troli yang dapat dilepas dan dipasang di tengah untuk pengoperasian dan pemeliharaan bagian depan, sehingga memudahkan perbaikan.

4. Tingkat isolasi tinggi, struktur kompak, dan ketahanan kesalahan yang kuat.

5. Sesuai dengan standar domestik dan internasional, dapat beradaptasi dengan berbagai skema distribusi tenaga listrik

Kasus Aplikasi Praktis

Kasus 1: Gardu Induk Kota di Tiongkok Timur

1. Latar Belakang Proyek

Gardu induk kota berkapasitas 110kV perlu meningkatkan jaringan distribusi listrik sekundernya untuk memenuhi kebutuhan perkotaan yang terus berkembang permintaan listrik dan meningkatkan keandalan pasokan listrik.

2. Solusi

36 unit Switchgear Lv dan Mv Tegangan Menengah Usune 24kV dikerahkan untuk sistem distribusi listrik 24kV.

3. Hasil

- Desain switchgear yang ringkas menghemat 30% luas lantai gardu induk.
- Sistem interlocking lima bukti dioperasikan tanpa kecelakaan operasional selama tiga tahun beroperasi.
- Teknologi pemutus sirkuit vakum yang andal mengurangi waktu pemadaman lebih dari 80%, meningkatkan kinerja secara signifikan kualitas pasokan listrik untuk 200.000 penduduk.

Kasus 2: Pabrik Petrokimia Besar di Asia Tengah

1. Latar Belakang Proyek

Kompleks petrokimia modern memerlukan sistem distribusi listrik tegangan menengah yang sangat andal untuk memastikannya pengoperasian berkelanjutan peralatan produksi penting.

2. Solusi

Menyediakan 58 unit switchgear Usune 24kV, yang dirancang khusus untuk lingkungan industri yang keras dan ditingkatkan dengan ketahanan terhadap debu dan korosi.

3. Hasil

- Berhasil bertahan dalam lingkungan keras di lokasi (banyaknya debu, asap kimia), dan menunjukkan kestabilan kinerja.
- Kemampuan pemutusan kesalahan cepat (≤ 60ms) melindungi kompresor dan reaktor mahal dari kerusakan dalam waktu singkat sirkuit.
- Desain pemeliharaan yang dipasang di depan mengurangi waktu henti pemeliharaan sebesar 50%, memastikan kelangsungan produksi.

Dimensi Eksternal Produk

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

FAQ

Q1: Berapa kisaran tegangan yang berlaku pada Switchgear Lv dan Mv Tegangan Menengah 24kV ini?

A1: Produk ini cocok untuk sistem daya AC 50/60Hz tiga fase 3,6～12kV, 24kV, yang memenuhi kebutuhan sebagian besar orang skenario distribusi listrik tegangan menengah.

Q2: Apakah peralatan mendukung pemeliharaan dan perbaikan di tempat?

A2: Ya. Produk ini mengadopsi desain pemeliharaan depan yang dioperasikan di depan; troli pemutus arus dapat dipindahkan perawatan dan penggantian cepat tanpa mempengaruhi pengoperasian sirkuit lain.

Q3: Sebagai pemasok profesional, apakah pabrik Anda menawarkan solusi khusus?

A3: Ya. Usune dapat menyesuaikan arus pengenal, arus pemutusan hubung singkat, ukuran kabinet, konfigurasi perlindungan, dll., sesuai dengan persyaratan proyek untuk beradaptasi dengan kondisi operasi dan persyaratan sistem yang berbeda.
