Saklar Kyn28 10kv

Usune Kyn28 Switchgear 10kV cocok untuk AC tiga fase 50Hz, busbar tunggal 3,6~12kV, dan busbar tunggal tersegmentasi sistem tenaga, dan dilengkapi fungsi "lima bukti" yang komprehensif. Bagian kereta tangan kabinet dapat dilengkapi dengan komponen inti seperti pemutus sirkuit vakum dan kontaktor vakum. Pemutus sirkuit vakum dari merek seperti ABB VD4, Schneider HVX, dan Usune VS1 dapat dipilih. Saat ini merupakan rangkaian lengkap tegangan tinggi dalam ruangan utama kekuatan peralatan distribusi, terutama digunakan untuk transmisi dan penerimaan tenaga listrik di berbagai gardu induk dan distribusi stasiun, dan untuk kontrol sirkuit, perlindungan, dan pemantauan.

Switchgear tegangan rendah

Switchgear tegangan menengah

Persyaratan Lingkungan Operasi

• Suhu udara sekitar: Batas atas +40℃, batas bawah -15℃;
• Kelembapan relatif: Rata-rata harian tidak melebihi 95%, rata-rata bulanan tidak melebihi 90%;
• Ketinggian: 1000m ke bawah;
• Intensitas gempa: Tidak melebihi 8 derajat;
• Tidak ada bahaya kebakaran atau ledakan, tidak ada polusi parah, tidak ada korosi kimia, dan tidak ada getaran keras. Jika beroperasi lingkungan melebihi kondisi normal yang ditentukan dalam GB3906, pengguna dan produsen harus bernegosiasi dan menentukan kondisi yang sesuai.

Parameter Teknis

• Nilai Tegangan: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• Nilai Frekuensi: 50/60Hz;
• Nilai Saat Ini: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nilai Arus Tahan Waktu Singkat (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• Nilai Tingkat Isolasi: 42kV (frekuensi daya 1 menit, antara elektroda/ke tanah), 48kV (kontak terbuka); 75kV (impuls petir, antar elektroda/ke tanah), 85kV (kontak terbuka, nilai puncak);
• Kelas Perlindungan: Peringkat perlindungan IP4X, perlindungan IP2X untuk kompartemen;
• Jenis kabinet: Kabinet jalur masuk, lemari jalur keluar, lemari pelindung trafo, pengikat busbar lemari, lemari saklar pemisah, lemari pengangkat busbar, lemari PT/VT, dll.;
• Dimensi kabinet: Lebar 650mm/800mm/1000mm, Tinggi 2300mm, Kedalaman 1450mm.

Keuntungan Inti

1. Perlindungan Keamanan Komprehensif

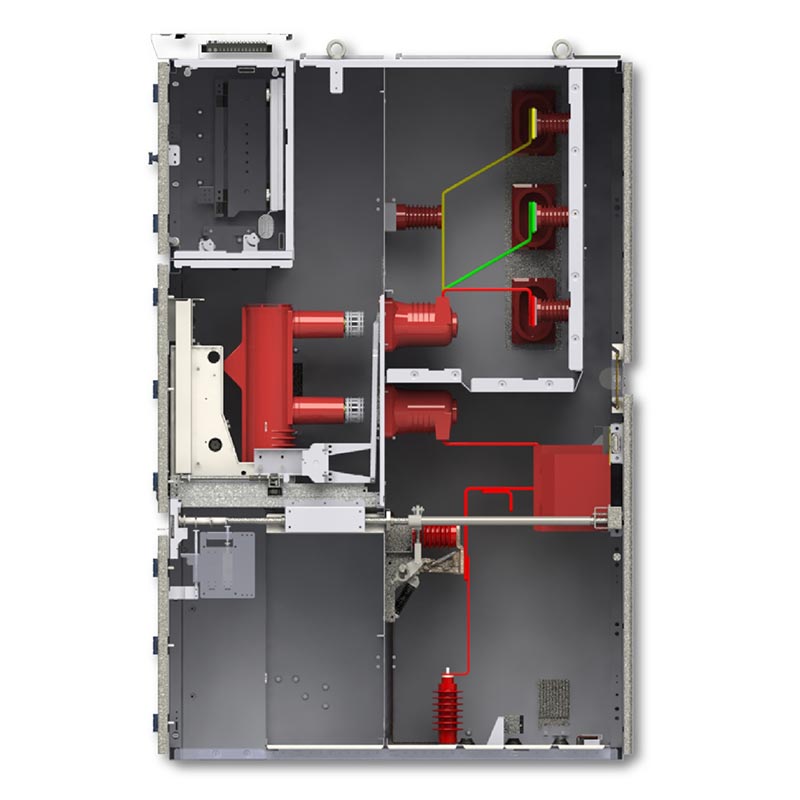

Kyn28 Switchgear 10kV mengadopsi struktur tertutup logam lapis baja, dengan masing-masing kompartemen fungsional secara independen dipisahkan. Dikombinasikan dengan interlock mekanis dan elektrik, ia sepenuhnya mewujudkan interlocking lima bukti, menghilangkan risiko kesalahan pengoperasian. Peringkat perlindungan enklosur mencapai IP4X, dan perlindungan kompartemen adalah IP2X, lebih lanjut meningkatkan kemampuan perlindungan keselamatan.

2. Kinerja Stabil dan Andal

Dirancang dan diproduksi secara ketat sesuai dengan standar internasional IEC dan sistem manajemen mutu ISO, menggunakan komponen vakum berkualitas tinggi, kompatibel dengan berbagai pemutus sirkuit vakum merek terkenal, miliki kuat kemampuan menahan hubung singkat, beradaptasi dengan rentang tegangan dan arus yang luas, dan cocok untuk jangka panjang terus menerus operasi.

3. Instalasi dan Perawatan yang Nyaman

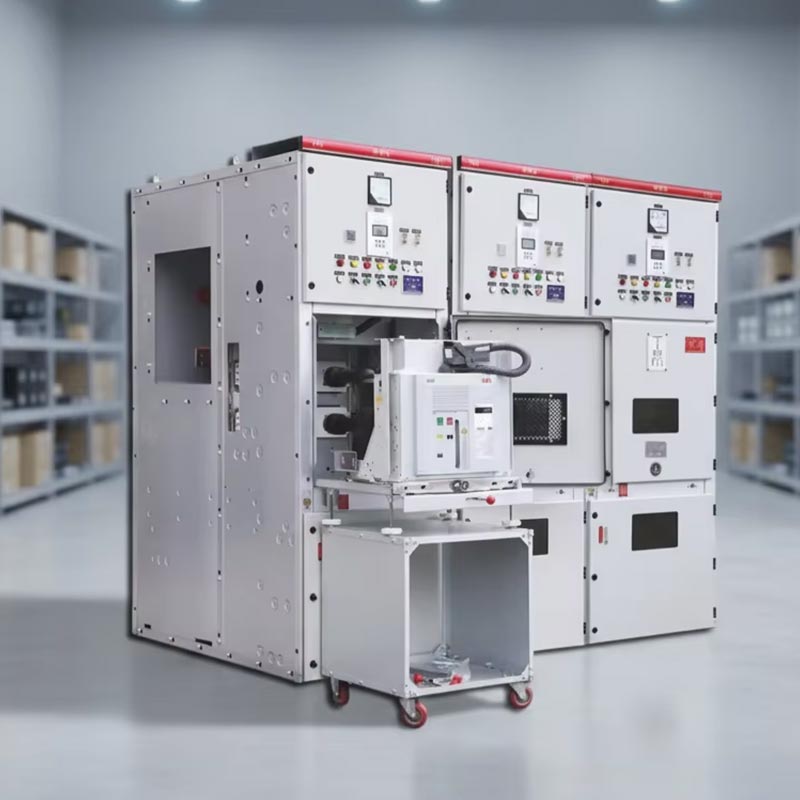

Desain troli yang dapat dilepas memungkinkan pemeriksaan dan penggantian dengan cepat dan mudah. Strukturnya yang kompak mendukung depan pemeliharaan, menghemat ruang dan downtime. Dimensi kabinet standar beradaptasi dengan berbagai skenario pemasangan, menghasilkan efisiensi instalasi yang tinggi.

4. Penerapan yang Luas

Kyn28 Switchgear 10kV mencakup semua level tegangan dari 3,6 hingga 24kV, kompatibel dengan frekuensi ganda 50/60Hz sistem, dan menawarkan berbagai jenis kabinet untuk memenuhi kebutuhan distribusi listrik di berbagai industri seperti pembangkit listrik, gardu induk, perusahaan industri dan pertambangan, serta gedung-gedung bertingkat. Ia juga dapat beradaptasi dengan berbagai konvensional lingkungan kerja.

Kasus Aplikasi Dunia Nyata

Proyek renovasi gardu induk 110kV di kota tertentu memilih 28 unit switchgear Usune KYN28-12. Peralatannya mencapai pemanfaatan ruang yang tinggi, commissioning cepat, dan tingkat keandalan 99,98% setelah commissioning, secara signifikan meningkatkan tingkat keamanan jaringan distribusi tenaga listrik. Dalam proyek ini, switchgear disesuaikan dengan persyaratan lingkungan di lokasi, termasuk ketinggian, suhu, dan kelembapan, serta sirkuit vakum yang sesuai Model pemutus dipilih agar sesuai dengan kebutuhan distribusi daya gardu induk.

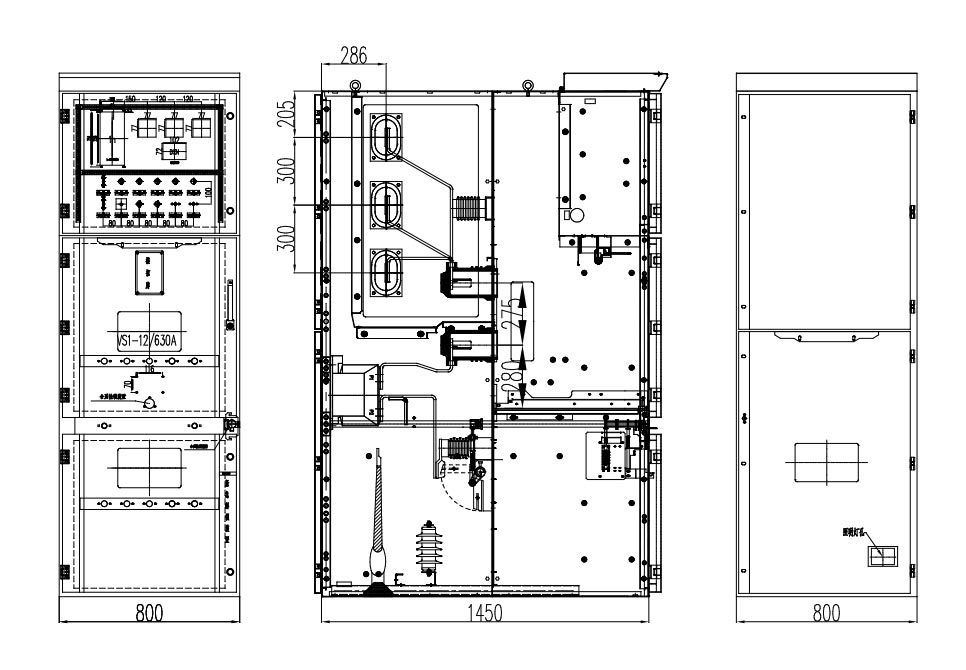

Dimensi Eksternal Produk

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

FAQ

Q1: Apa saja fungsi spesifik "lima bukti" dari switchgear KYN28?

J: Hal ini terutama mencakup mencegah pembukaan dan penutupan pemutus arus yang tidak disengaja, mencegah dorongan atau tarikan kereta tangan di bawah beban, mencegah kabel grounding terhubung ke sirkuit aktif, mencegah penutupan pemutus sirkuit dengan kabel grounding terhubung, dan mencegah personel memasuki arus listrik secara tidak sengaja kompartemen, sehingga secara struktural menjamin keselamatan personel dan peralatan.

Q2: Bagaimana siklus pemeliharaan rutin untuk Kyn28 Switchgear 10kV?

A: Disarankan untuk melakukan pemeriksaan rutin setiap 6 bulan sekali dan perawatan menyeluruh setiap 1-2 tahun sekali, fokus pada pemeriksaan mekanisme, isolasi, interlocking, dan kekencangan baut. Usune memberikan teknis lengkap dukungan.

Q3: Dapatkah Usune menyediakan switchgear khusus?

J: Ya. Sebagai produsen profesional, Usune dapat menyesuaikan konfigurasi internal, tingkat perlindungan, dan solusi pemantauan cerdas berdasarkan tegangan, arus, persyaratan perlindungan, dan lingkungan lokasi. Itu bisa juga menyesuaikan dimensi kabinet dan memilih model pemutus sirkuit vakum yang sesuai untuk memenuhi kebutuhan spesifik.

Singkatnya, Usune Kyn28 Switchgear 10kV mengintegrasikan keamanan, keandalan, dan kemudahan penggunaan. Didukung dengan matang desain, kontrol kualitas yang ketat, dan parameter teknis yang komprehensif, sangat cocok untuk berbagai pekerjaan lingkungan dan skenario. Sebagai produsen profesional dan pemasok berkualitas tinggi dari Tiongkok, Usune terus melakukannya memberikan solusi distribusi daya tegangan menengah yang stabil dan efisien kepada pengguna di seluruh dunia.
