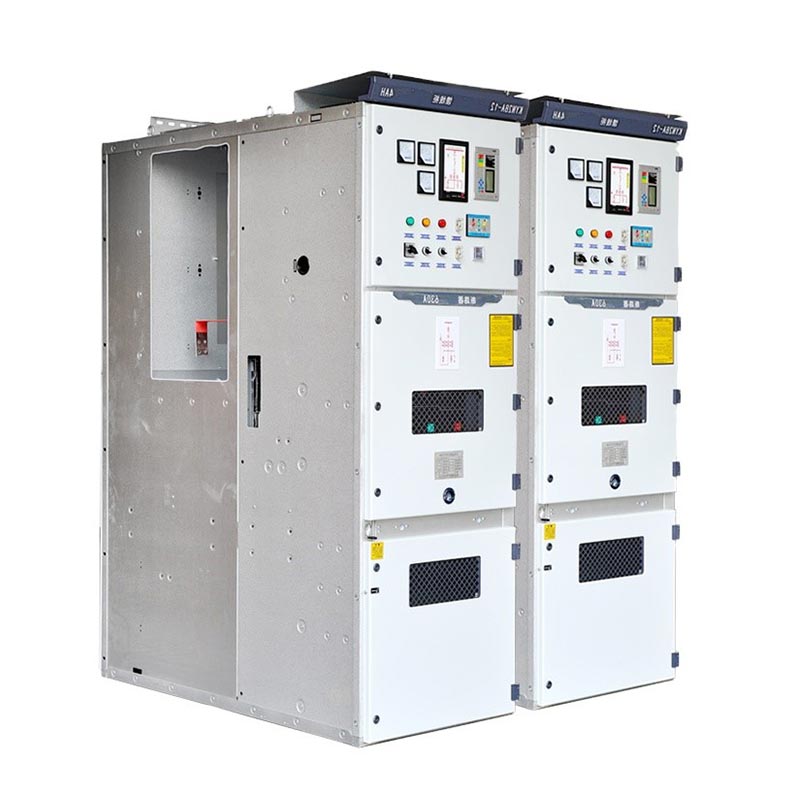

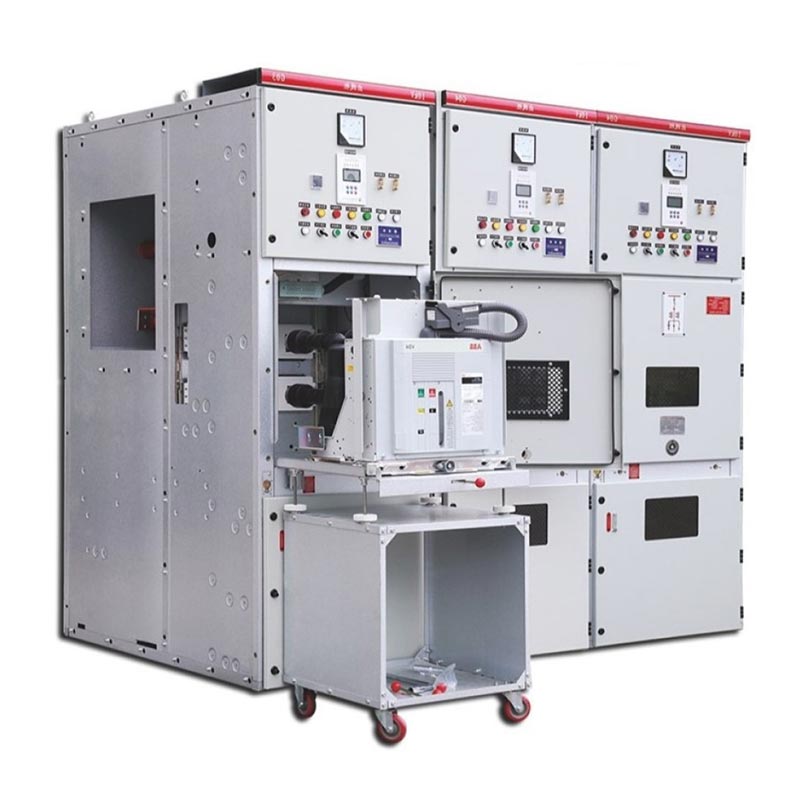

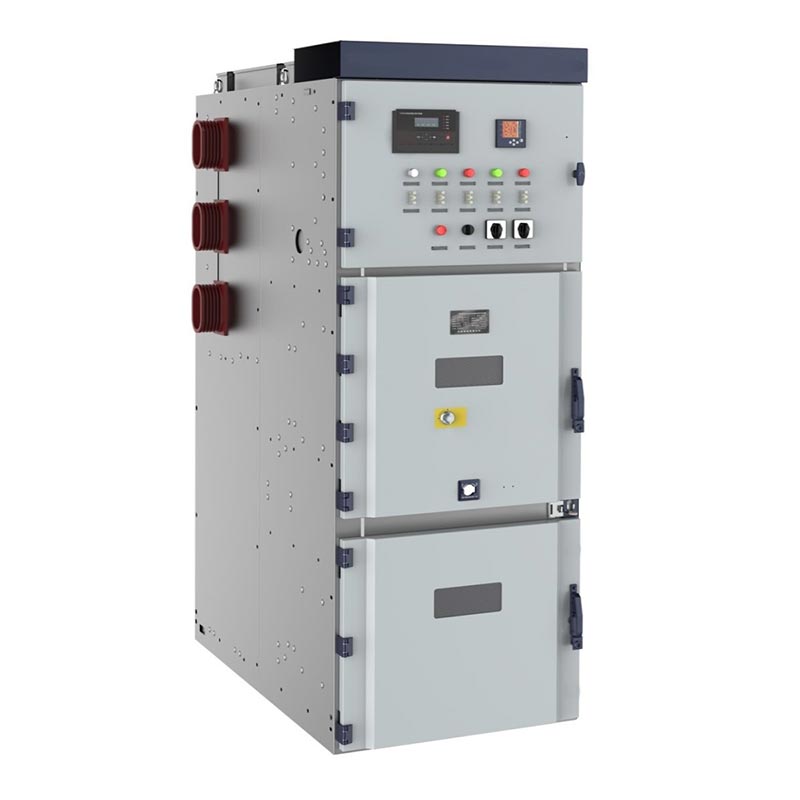

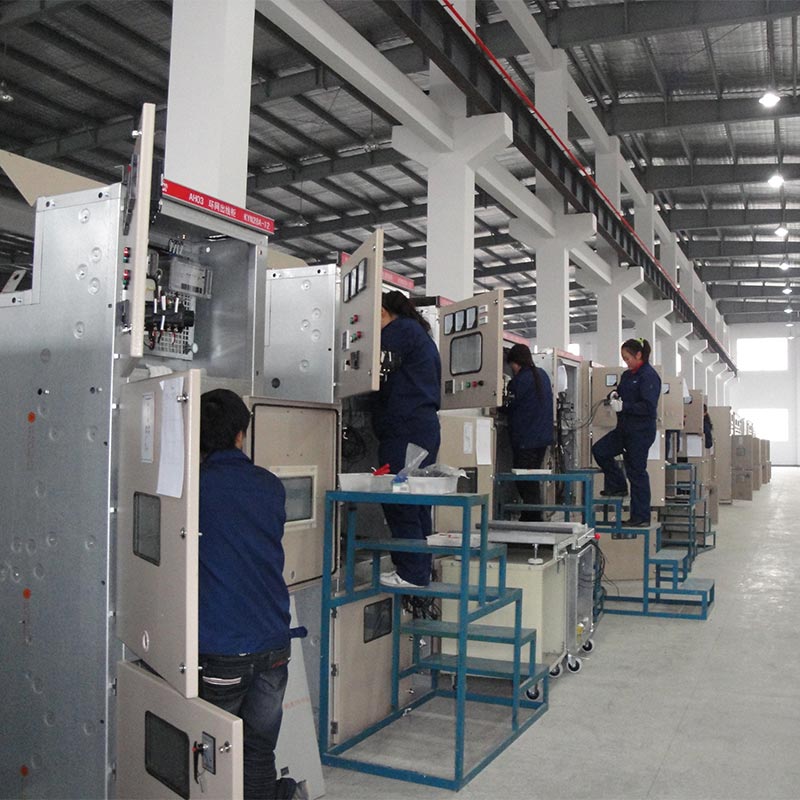

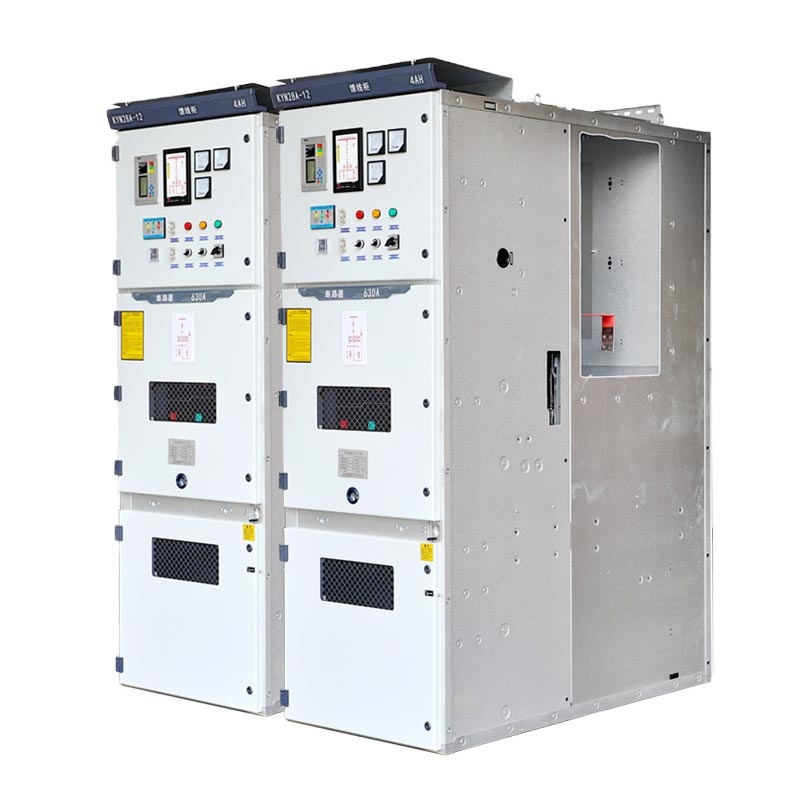

Usune Kyn28 Switchgear 12kV adalah perangkat distribusi daya tegangan tinggi dalam ruangan dengan tegangan pengenal meliputi 3,6kV, 7.2kV, dan 12kV, cocok untuk sistem tenaga AC tiga fase 50/60Hz. Ini adalah peralatan listrik inti dalam tenaga modern bidang transmisi dan distribusi, distribusi tenaga industri, dan bidang penyediaan tenaga listrik gedung komersial. Produk mengadopsi struktur lapis baja dan tertutup logam, yang sepenuhnya memisahkan unit fungsional seperti pemutus sirkuit, busbar, kabel, dan kontrol instrumentasi. Desain ini menghilangkan penyebaran patahan busur api sejak awal. Hal ini juga dilengkapi dengan troli pemutus sirkuit vakum yang dapat ditarik, memungkinkan perawatan dan penggantian cepat tanpa harus ditutup menuruni busbar, sepenuhnya memenuhi persyaratan inti sistem tenaga untuk pengoperasian yang aman, stabil, dan efisien dan pemeliharaan.

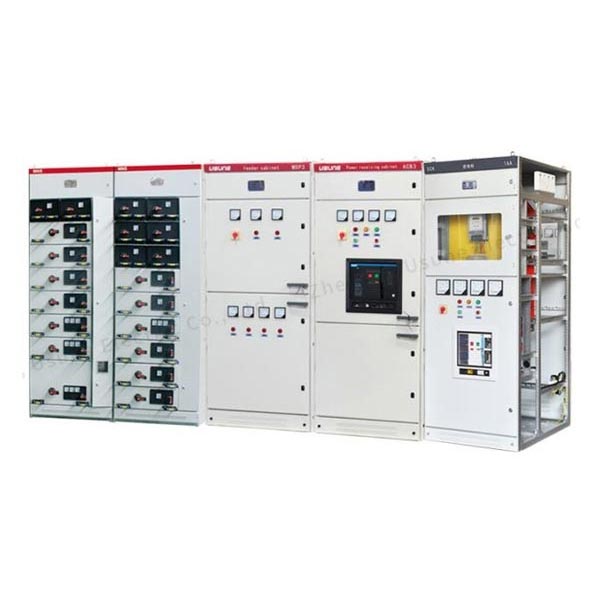

Switchgear tegangan rendah

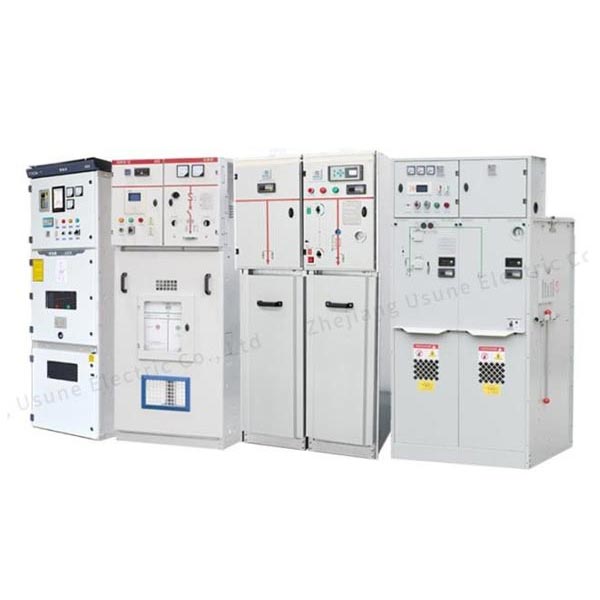

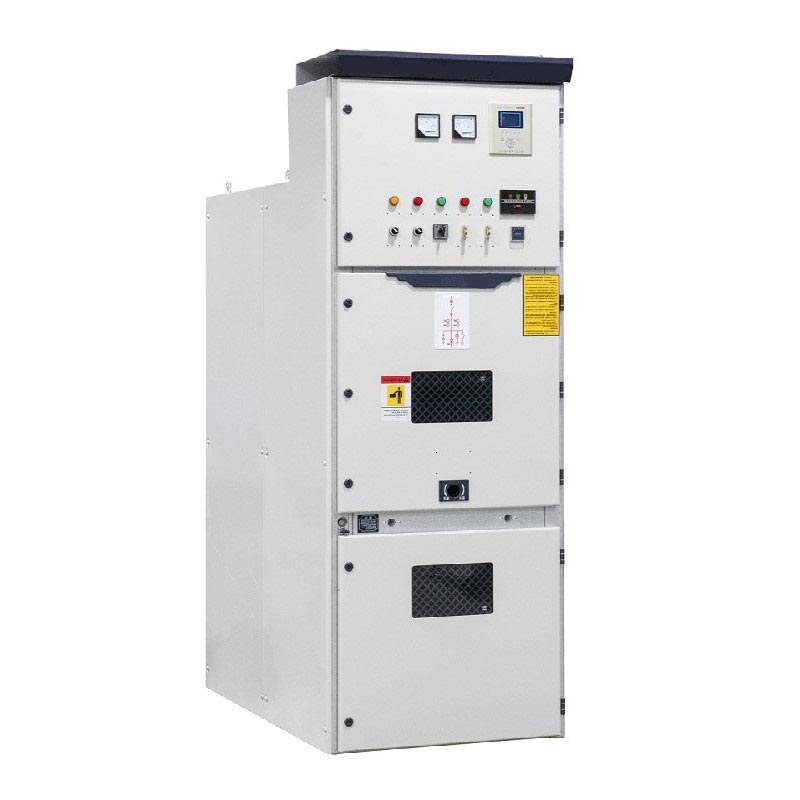

Switchgear tegangan menengah
| Parameter Teknis | Spesifikasi |
| Tegangan Terukur (Ur) | 3.6kV, 7.2kV, 12kV |
| Frekuensi yang Dinilai | 50Hz/60Hz |
| Nilai Saat Ini (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nilai Arus Pemutusan Hubungan Pendek | 25kA, 31,5kA, 40kA, 50kA (3dtk) |
| Dinilai Tahan Saat Ini dalam Waktu Singkat | 25kA/3dtk, 31,5kA/3dtk, 40kA/3dtk, 50kA/3dtk |
| Kelas Perlindungan | IP4X (Lungkup Eksternal), IP2X (Kompartemen Internal) |
| Suhu Sekitar Pengoperasian | -15℃ ~ +40℃ |
| Ketinggian yang Berlaku | ≤1000m (Penurunan nilai untuk ketinggian yang lebih tinggi) |

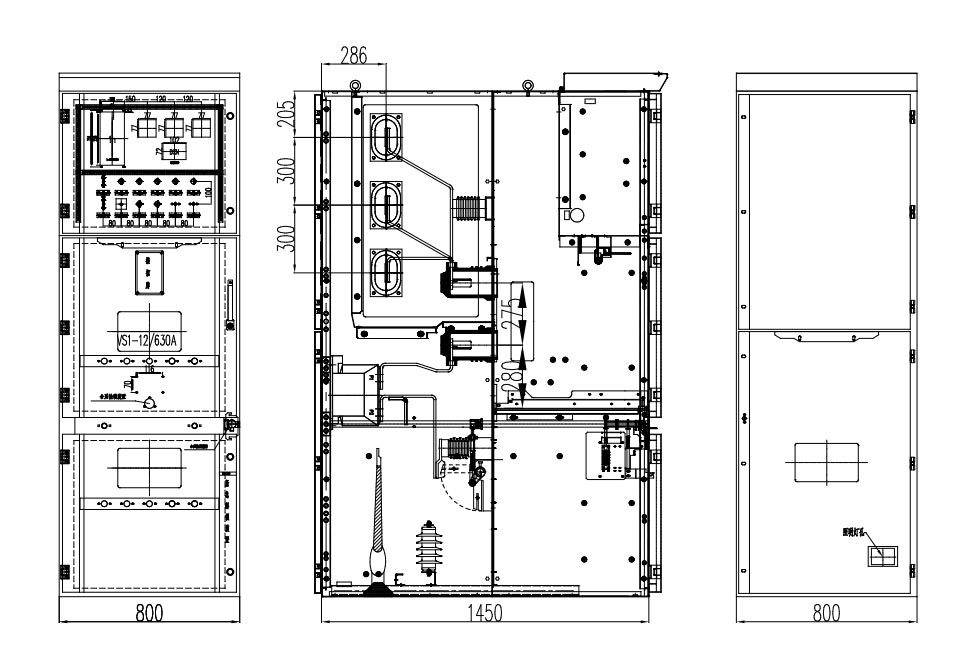

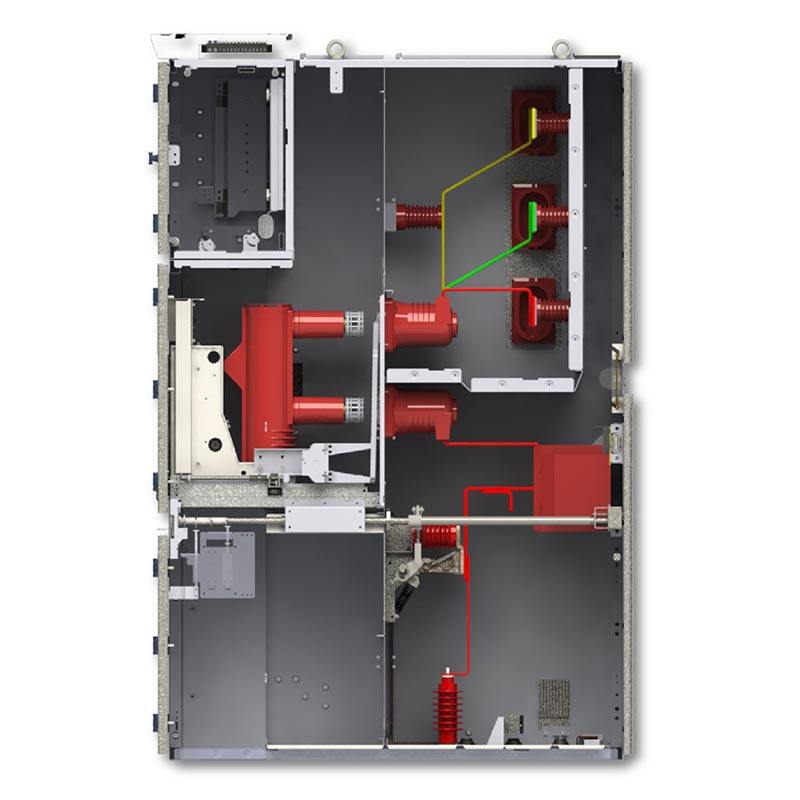

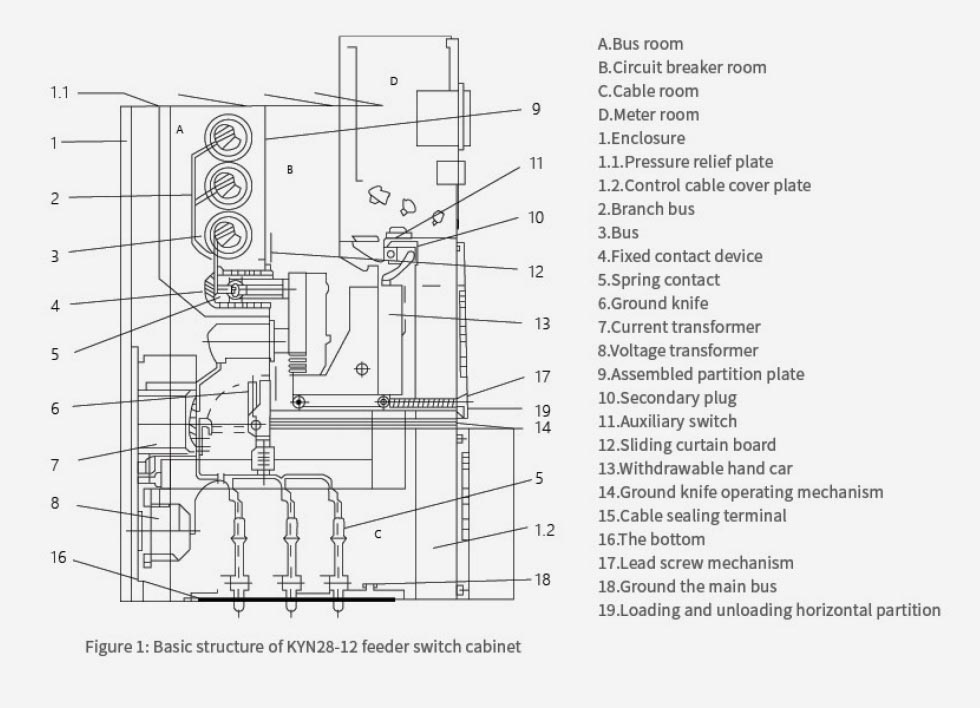

Kyn28 Switchgear 12kV mengadopsi desain kompartemen modular dengan isolasi seluruh logam. Empat area fungsional sepenuhnya independen, secara efektif mencegah penyebaran kesalahan:

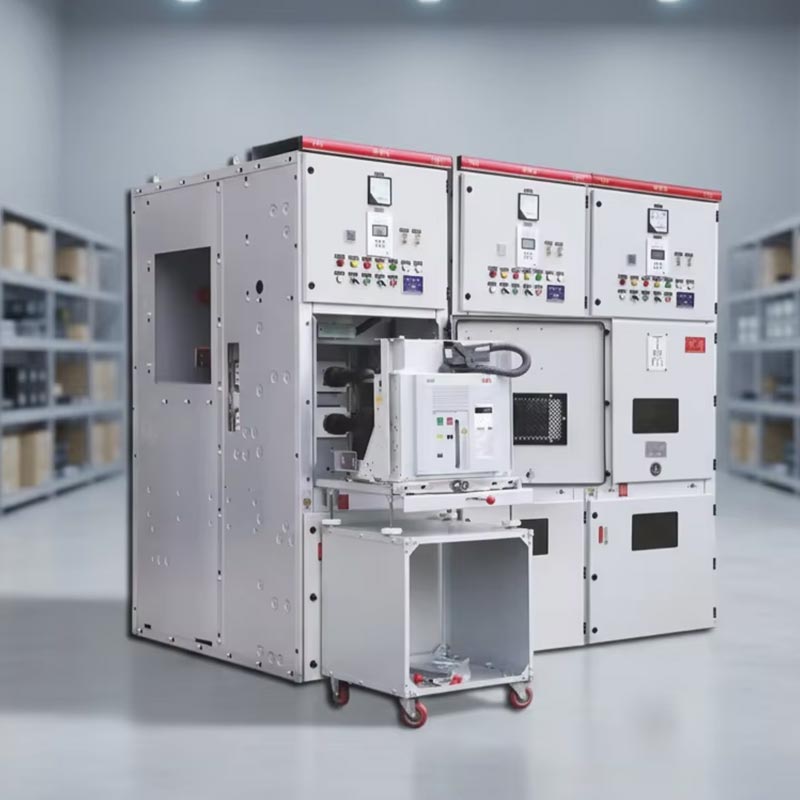

1. Kompartemen Pemutus Arus: Memasang troli pemutus arus vakum, dilengkapi dengan panduan yang tepat dan
mekanisme yang saling terkait untuk memastikan pergerakan troli yang aman.
2. Kompartemen Busbar: Tata letak busbar utama dan cabang tertutup dengan kinerja insulasi yang sangat baik, menghindari
risiko hubung singkat fasa ke fasa/fasa ke tanah.
3. Kompartemen Kabel: Ruang yang cukup, cocok untuk koneksi kabel multi-sirkuit, memfasilitasi peletakan kabel, pengkabelan,
dan pengujian.
4. Kompartemen Instrumen dan Kontrol: Mengintegrasikan perangkat proteksi, instrumen pengukuran, dan sirkuit kontrol
komponen untuk pemantauan dan operasi terpusat.
5. Perangkat Pelepas Tekanan: Dilengkapi dengan penutup pelepas tekanan khusus di bagian atas, dapat dengan cepat melepaskan busur
tekanan jika terjadi kesalahan internal, memastikan keamanan kabinet dan personel.

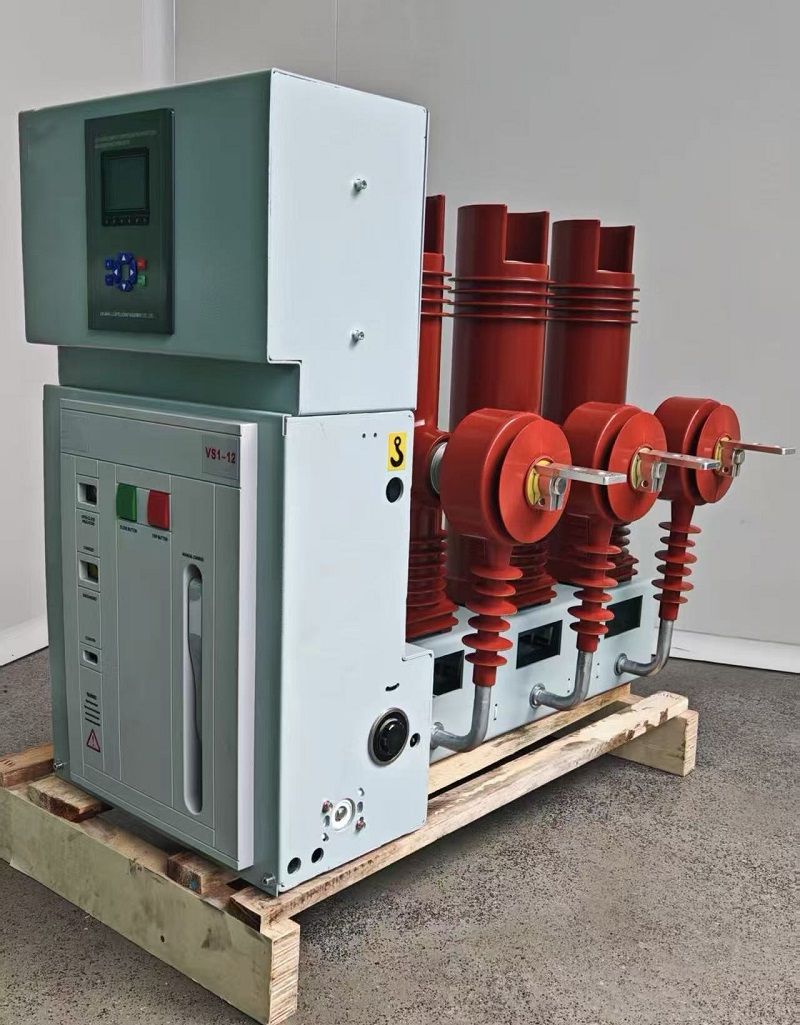

Pemutus sirkuit, PT, dan seri kereta tangan isolasi dapat dipertukarkan sepenuhnya. Selama pemeliharaan, cukup hapus kereta tangan yang rusak dan dorong kereta tangan cadangan untuk memulihkan daya dengan cepat tanpa melepaskan seluruh busbar, secara signifikan mengurangi waktu pemeliharaan pemadaman listrik.
- Mencegah pembukaan dan penutupan pemutus arus secara tidak sengaja;
- Mencegah melepas/mendorong kereta tangan pemutus sirkuit di bawah beban;
- Mencegah penutupan sakelar pembumian secara tidak sengaja saat diberi energi;
- Mencegah pemberian energi yang tidak disengaja saat sakelar pembumian ditutup;
- Mencegah masuknya secara tidak sengaja ke dalam kompartemen berenergi.
Desain pengoperasian dan perawatan di seluruh bagian depan menghilangkan kebutuhan akan ruang perawatan di bagian belakang, sehingga menghemat secara efektif luas lantai di ruang distribusi; kabinet memiliki pemanas kondensasi internal, yang dapat disesuaikan dengan kelembapan tinggi lingkungan, mencegah kesalahan isolasi yang disebabkan oleh kondensasi.
Kyn28 Switchgear 12kV menggunakan bahan insulasi berkualitas tinggi dan insulasi dengan jarak ilmiah, mencapai tingkat isolasi yang tinggi. Ini secara efektif menahan korsleting, tegangan lebih, dan gangguan listrik lainnya. Gabungan dengan struktur pelindung logamnya, ia menawarkan kemampuan kontrol busur yang kuat.
1. Kabinet Jalur Masuk: Menerima daya dari sumber hulu, menyediakan penerimaan daya dan perlindungan menyeluruh.
2. Kabinet Jalur Keluar: Mendistribusikan daya ke beban, motor, dan sirkuit terminal lainnya, memberikan perlindungan.
3. PT dan Kabinet Pengukuran Tegangan: Memonitor tegangan sistem dan memberikan perlindungan tegangan lebih.
4. Kabinet Pengukuran: Mengintegrasikan instrumen pengukuran energi untuk statistik konsumsi energi yang akurat.
5. Kabinet Bagian Busbar: Memungkinkan operasi tersegmentasi, isolasi, dan perlindungan bagian busbar.
6. Kabinet Isolasi: Menyediakan isolasi listrik, memastikan perawatan yang aman.

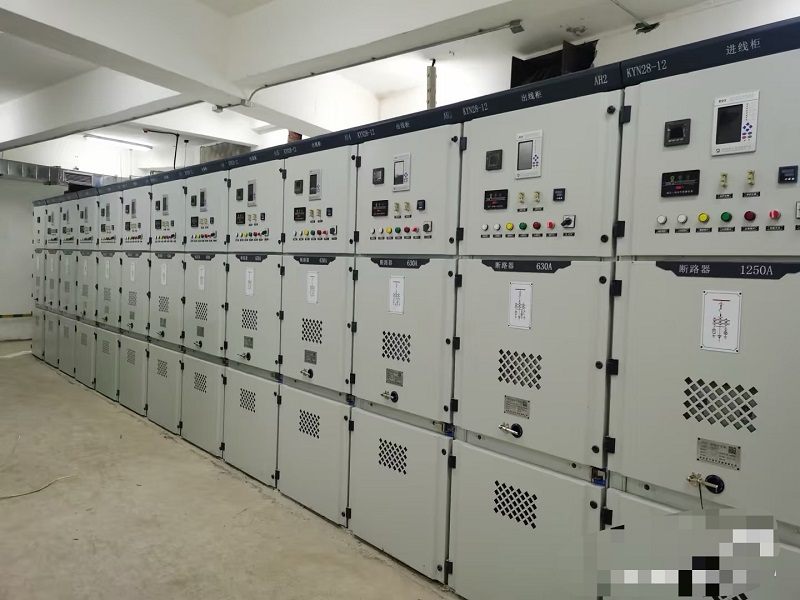

Kasus 1: Proyek Distribusi Listrik 10kV untuk Pusat Data Besar di Tiongkok Timur
Persyaratan Proyek: Pusat data memerlukan ketersediaan daya 99,99% dan tanpa kesalahan, sangat stabil sistem distribusi daya tegangan menengah untuk memastikan pasokan listrik tidak terputus ke beban inti seperti server dan peralatan pendingin.
Solusi: Sistem distribusi daya lengkap dibangun menggunakan unit Usune Kyn28 Switchgear 12kV, termasuk lemari masuk, lemari meteran, lemari PT, dan lemari keluar sebanyak 12 buah. Dilengkapi dengan arus pendek 40kA pemutus sirkuit vakum berkapasitas putus dan perangkat perlindungan terintegrasi yang cerdas untuk mencapai kesalahan cepat isolasi dan lokasi kesalahan yang tepat.
Hasil Operasional: Sejak dioperasikan pada tahun 2023, sistem telah beroperasi tanpa kesalahan apa pun, dengan kinerja 100% tingkat akurasi dalam tindakan proteksi. Waktu pemadaman listrik tahunan kurang dari 5 menit, sepenuhnya memenuhi batas waktu tertinggi keandalan persyaratan pasokan listrik dari pusat data dan secara efektif menghindari kerugian ekonomi puluhan jutaan dolar karena pemadaman listrik.
Sistem interlocking "lima-bukti" switchgear Usune KYN28 menggunakan desain interlocking paksa yang murni mekanis tanpa sirkuit pembuka kunci tambahan listrik, secara struktural menghilangkan kemungkinan kesalahan pengoperasian. Hanya saja personel pemeliharaan profesional dapat membuka kuncinya untuk sementara menggunakan alat khusus dalam kondisi listrik yang aman kegagalan dan landasan; itu tidak dapat dibuka kuncinya selama pengoperasian normal. Ini sepenuhnya sesuai dengan IEC dan kekuatan domestik standar keselamatan, memaksimalkan keselamatan operator dan peralatan.
Toleransi kelembapan standar produk adalah rata-rata harian ≤95% dan rata-rata bulanan ≤90%. Pemanas kondensor internal secara otomatis menghilangkan kelembapan, dengan mudah menangani lingkungan dengan kelembapan tinggi. Untuk skenario dengan ketinggian >1000m bisa saja digunakan dengan penurunan daya sesuai standar industri tenaga listrik (kurang lebih 10% penurunan daya untuk setiap peningkatan 1000m ketinggian). Versi insulasi diperkuat yang dirancang khusus juga tersedia untuk meningkatkan jarak rambat dan pertemuan persyaratan operasi keselamatan ketinggian tinggi.
