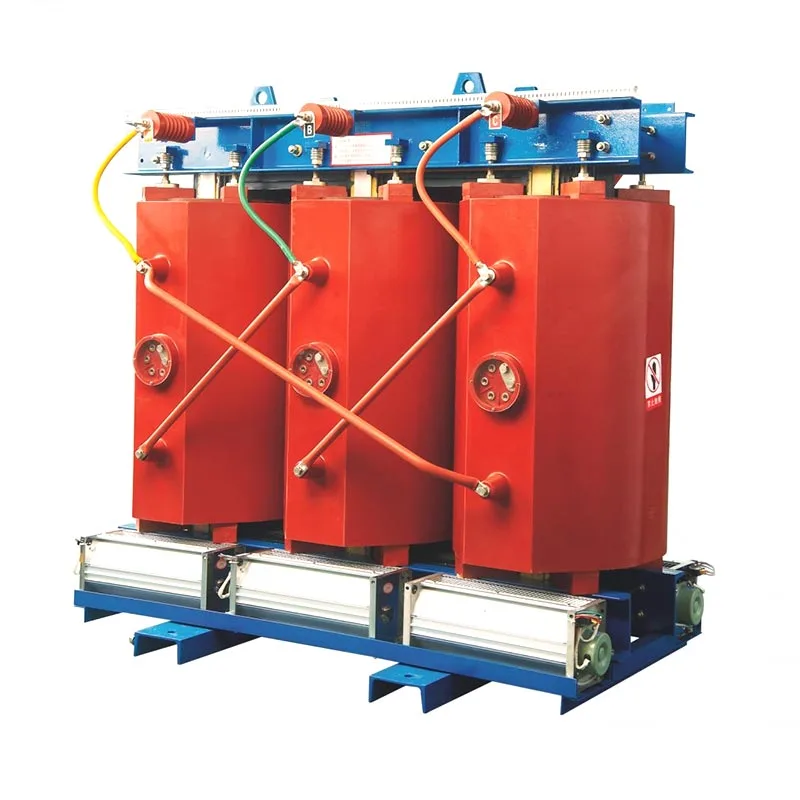

SebuahTrafo Tipe Kering 11kV 1000kVAadalah trafo distribusi tegangan menengah yang dirancang untuk mentransfer energi listrik dari pasokan 11kV ke tegangan pemanfaatan yang lebih rendah dengan tetap menjaga isolasi listrik, stabilitas tegangan, dan distribusi daya yang aman. Panduan ini menjelaskan konstruksi, prinsip pengoperasian, spesifikasi, aplikasi, pertimbangan pemasangan, persyaratan perlindungan, praktik pemeliharaan, dan poin pembelian untuk sistem tenaga industri dan komersial.
Trafo 1000kVA memberikan kapasitas daya terukur sebesar 1000 kilovolt-ampere, sedangkan 11kV mengidentifikasi kelas tegangan primer. Berbeda dengan trafo terendam oli, trafo tipe kering menggunakan udara sebagai media pendingin dan tidak bergantung pada oli isolasi mineral. Desain resin cor dapat memberikan solusi kompak untuk gardu induk dalam ruangan, bangunan komersial, pabrik industri, fasilitas terkait data, instalasi energi terbarukan, dan lokasi lain di mana perilaku kebakaran, pemeliharaan, ruang, dan pertimbangan lingkungan merupakan hal yang penting.
Spesifikasi sebenarnya tidak boleh dipilih hanya dari peringkat papan nama. Tegangan sekunder, kelompok vektor, impedansi, tingkat isolasi, bahan belitan, kenaikan suhu, metode pendinginan, perlindungan selungkup, ketinggian, suhu lingkungan, pembebanan harmonik, kondisi hubung singkat, dan standar yang berlaku semuanya mempengaruhi desain akhir.
SebuahTrafo Tipe Kering 11kV 1000kVAadalah trafo listrik tiga fasa yang biasa digunakan untuk mereduksi listrik bertegangan menengah ke tegangan lebih rendah yang cocok untuk distribusi hilir dan peralatan listrik. Transformator mempunyai daya nyata pengenal 1000kVA dan tegangan primer 11kV.
Istilahnyatipe keringArtinya trafo tidak menggunakan minyak isolasi cair sebagai media isolasi dan pendingin utamanya. Tergantung pada desainnya, belitan dapat berupa lilitan terbuka, diresapi tekanan vakum, atau dikemas dalam resin. Konstruksi resin tuang sangat umum digunakan di mana diperlukan perlindungan mekanis, ketahanan terhadap lingkungan, dan pengurangan ketergantungan pada isolasi cair.
IEC 60076-11 secara khusus mencakup transformator daya tipe kering dengan peralatan bertegangan tertinggi hingga 72,5kV dan setidaknya satu belitan beroperasi di atas 1,1kV, menjadikannya relevan secara langsung dengan banyak desain transformator tipe kering 11kV.
11kV menunjukkan tegangan sisi primer nominal. Tingkat isolasi yang tepat dan tegangan pengenal peralatan harus dikonfirmasi dari spesifikasi proyek dan standar yang berlaku, bukan disimpulkan dari tegangan nominal saja.
1000kVA adalah nilai daya semu transformator. Ini menggambarkan kemampuan pembebanan listrik dalam kondisi operasi tertentu dan bukan mewakili output langsung 1000kW.
Untuk sistem tiga fasa, perkiraan arus saluran beban penuh dapat dihitung dengan menggunakan:
Misalnya, pada 11kV dan 1000kVA, arus beban penuh primer adalah kira-kira52.5A. Arus sekunder bergantung pada peringkat tegangan rendah yang dipilih. Pada 400V, misalnya, arus beban penuh tiga fasa teoritis adalah kira-kira1.443A. Perhitungan ini berguna untuk rekayasa awal, sedangkan pemilihan kabel, pemutus, busbar, dan proteksi akhir harus mengikuti desain proyek secara keseluruhan.
Kinerja trafo tipe kering bergantung pada desain terkoordinasi dari beberapa komponen utama. Unit tipikal 11kV 1000kVA mencakup hal-hal berikut:
| Komponen | Fungsi Utama | Pertimbangan Penting |
|---|---|---|
| Inti Magnetik | Menyediakan jalur magnetis untuk transfer energi | Bahan inti, desain sambungan, dan kerugian |
| Berliku HV | Menerima pasokan 11kV | Isolasi, bahan konduktor, penahan impuls |
| LV berliku | Menyediakan output tegangan rendah yang diperlukan | Tegangan, kapasitas arus, kenaikan suhu |
| Sistem Isolasi | Memisahkan komponen berenergi secara elektrik | Kinerja termal, dielektrik, lingkungan |
| Enkapsulasi Resin | Melindungi gulungan pada desain resin cor | Kualitas pengecoran, kontrol kekosongan, kinerja termal |
| Sistem Pendingin | Menghilangkan panas yang dihasilkan selama pengoperasian | Pengoperasian dan ventilasi AN atau ANAF |
Dalam desain resin tuang, belitan yang dienkapsulasi resin dapat memberikan struktur insulasi yang kokoh di sekitar kumparan. Namun, konstruksi akhir harus dievaluasi berdasarkan kondisi kelistrikan, termal, lingkungan, dan mekanis yang diperlukan, bukan berdasarkan konstruksi resin saja.
Transformator beroperasi melalui induksi elektromagnetik. Ketika tegangan bolak-balik 11kV diterapkan pada belitan primer, ini menghasilkan fluks magnet bolak-balik di inti. Fluks magnet ini terhubung dengan belitan sekunder dan menginduksi tegangan sesuai dengan rasio belitan.
Di bawah pendinginan udara alami, panas berpindah dari bagian aktif ke udara sekitar melalui konveksi dan radiasi. Untuk aplikasi dengan kebutuhan termal yang lebih besar, kipas udara paksa dapat ditambahkan. Pengaturan pendinginan yang dipilih harus sesuai dengan rating dan lingkungan pengoperasian transformator yang ditentukan.
Pembeli harus meminta lembar data teknis yang lengkap daripada membeli hanya berdasarkan “11kV 1000kVA.” Spesifikasi proyek yang khas harus membahas:
| Parameter | Mengapa Itu Penting |
|---|---|
| Kapasitas terukur | Menentukan peringkat daya semu: 1000kVA. |
| Tegangan primer | Harus cocok dengan jaringan tegangan menengah yang sebenarnya. |
| Tegangan sekunder | Menentukan kompatibilitas dengan peralatan hilir. |
| Frekuensi | Nilai proyek umum mencakup 50Hz atau 60Hz. |
| Kelompok vektor | Mendefinisikan perpindahan fasa dan koneksi belitan. |
| Impedansi | Mempengaruhi pengaturan tegangan dan perilaku arus gangguan. |
| Kerugian | Mempengaruhi suhu pengoperasian dan konsumsi energi siklus hidup. |
| Kenaikan suhu | Mendefinisikan kondisi operasi termal dan persyaratan isolasi. |
| Tingkat isolasi | Penting untuk ketahanan dielektrik dan koordinasi sistem. |
| Peringkat Enklosur/IP | Melindungi transformator terhadap risiko lingkungan dan kontak yang tidak disengaja. |
Spesifikasi pabrikan yang dipublikasikan menunjukkan bahwa transformator tipe kering kelas 11kV 1000kVA dapat memiliki nilai kerugian, bahan belitan, dimensi, kelompok vektor, nilai impedansi, dan pengaturan pendinginan yang sangat berbeda. Oleh karena itu, parameter ini harus dikonfirmasi untuk model yang tepat daripada mengasumsikan bahwa semua transformator 1000kVA secara teknis setara.
Teknologi trafo tipe kering sangat berguna ketika lingkungan pemasangan menekankan pada pengoperasian di dalam ruangan, pertimbangan kebakaran, pengurangan persyaratan insulasi cairan, atau pemeliharaan yang disederhanakan.
IEC 60076-11 juga membahas kelas iklim, pertimbangan termal dan dielektrik terkait ketinggian, manajemen lingkup, perilaku kebakaran, dan klasifikasi seismik, yang menggambarkan mengapa kondisi lingkungan harus dipertimbangkan selama spesifikasi transformator.
Trafo tipe kering 11kV 1000kVA dapat digunakan di mana pun sistem distribusi 11kV memerlukan trafo step-down berkapasitas sedang dan persyaratan pemasangannya kompatibel dengan teknologi tipe kering.
Memilih trafo harus dimulai dengan sistem kelistrikan daripada katalog produk. Daftar periksa berikut dapat membantu mencegah kesenjangan spesifikasi:
Bahkan trafo yang dirancang dengan baik pun dapat berkinerja buruk jika lingkungan pemasangan tidak memberikan jarak bebas, ventilasi, perlindungan, atau koordinasi kelistrikan yang memadai.
Kondisi pemasangan bukan sekadar detail mekanis. IEC 60076-11 secara khusus mengakui pengaruh ketinggian dan kondisi lingkungan terhadap kinerja termal dan dielektrik transformator, sehingga parameter ini harus dinyatakan pada tahap spesifikasi.
Trafo tipe kering umumnya menghindari tugas pemeliharaan yang berhubungan dengan oli, namun tetap memerlukan inspeksi berkala. Frekuensi perawatan harus ditetapkan sesuai dengan instruksi pabrik, kondisi pengoperasian, peraturan setempat, dan kekritisan pemasangan.
| Daerah Inspeksi | Apa yang Harus Diperiksa |
|---|---|
| Gulungan | Kontaminasi yang terlihat, kerusakan, tanda pelepasan yang tidak normal, atau kerusakan. |
| Koneksi | Kondisi terminal, kekencangan, tanda-tanda overheating, dan kondisi kabel. |
| Pendinginan | Saluran udara, ventilasi, kipas angin jika dipasang, dan suhu tidak normal. |
| Pemantauan Suhu | Pembacaan sensor, alarm, pengoperasian pengontrol, dan tren historis. |
| Lingkungan | Debu, kelembapan, atmosfer korosif, dan ventilasi ruangan. |
Salah satu tindakan perawatan yang paling praktis adalah menjaga permukaan pendingin dan jalur ventilasi tetap bersih. Debu yang berlebihan dapat mengurangi perpindahan panas dan lama kelamaan dapat menciptakan kondisi isolasi yang tidak diinginkan.
Trafo tipe kering dan trafo terendam oli keduanya dapat melakukan tugas distribusi tegangan menengah, namun karakteristik konstruksi dan pemasangannya berbeda.
| Faktor | Tipe Kering | Minyak Terendam |
|---|---|---|
| Media Isolasi | Sistem insulasi udara dan/atau padat | Cairan isolasi |
| Manajemen Minyak | Tidak diperlukan | Diperlukan sesuai dengan desain dan kondisi pengoperasian |
| Instalasi Dalam Ruangan | Aplikasi umum | Tergantung pada desain setempat dan persyaratan keselamatan |
| Pertimbangan Kebakaran | Tidak ada beban api minyak trafo | Memerlukan pertimbangan jenis cairan dan persyaratan pemasangan |
| Pemeliharaan Khas | Inspeksi, pembersihan, penyambungan, pendinginan dan pemantauan | Termasuk persyaratan inspeksi dan pemeliharaan terkait cairan |
Teknologi tepat guna bergantung pada proyek dan bukan pada aturan universal. Profil beban, ruang, kondisi lingkungan, persyaratan kebakaran, lokasi pemasangan, biaya awal, pertimbangan siklus hidup, dan peraturan setempat semuanya harus dievaluasi.
Untuk pengadaan internasional, komunikasi teknis sama pentingnya dengan harga yang ditawarkan. Sebelum melakukan pemesanan, pembeli harus meminta dokumentasi yang jelas yang mencakup konfigurasi trafo yang tepat.
Dokumentasi teknis yang dipublikasikan dari produsen trafo mapan menunjukkan bahwa bahkan trafo yang berbagi peringkat 11kV dan 1000kVA yang sama dapat berbeda dalam bahan belitan, nilai rugi-rugi, kelompok vektor, impedansi, sistem insulasi, dimensi, dan konfigurasi pendinginan.
Zhejiang Usune Electric Co., Ltd.dapat disajikan sebagai pemasok potensial bagi pelanggan yang mencari solusi transformator khusus. Untuk penawaran khusus proyek, pembeli harus memberikan parameter sistem kelistrikan, lingkungan pemasangan, standar yang berlaku, tujuan pengiriman, dan aksesori atau spesifikasi penutup yang diperlukan.
Ini mungkin cocok untuk banyak aplikasi industri ketika pasokan 11kV, tegangan sekunder, profil beban, kondisi pemasangan, sistem proteksi, dan kapasitas yang dibutuhkan sesuai dengan proyek. Perhitungan beban aktual harus diselesaikan sebelum pemilihan.
Untuk sistem tiga fasa 11kV, arus primer beban penuh teoritis adalah sekitar 52,5A. Desain sistem yang sebenarnya juga harus mempertimbangkan toleransi transformator, kondisi operasi, pengaturan proteksi, dan karakteristik jaringan.
Tegangan sekunder bersifat spesifik proyek. Konfigurasi tegangan rendah yang umum mencakup 400V, 415V, dan 433V, tetapi tegangan lain dapat dirancang tergantung pada sistem kelistrikan.
Belum tentu. Banyak trafo tipe kering beroperasi dengan pendingin udara alami. Pendinginan udara paksa dapat ditambahkan ketika desain memerlukan peningkatan kapasitas termal atau kondisi pengoperasian tertentu.
IEC 60076-11:2018 adalah standar IEC utama yang secara khusus mencakup transformator daya tipe kering dalam cakupan yang ditentukan. Persyaratan tambahan nasional, regional, proyek, instalasi, atau efisiensi mungkin juga berlaku.
kVA mengukur daya semu, sedangkan kW mengukur daya aktif. Hubungannya bergantung pada faktor daya: kW = kVA × faktor daya. Oleh karena itu, trafo 1000kVA tidak secara otomatis digambarkan sebagai sumber listrik 1000kW.
Banyak pabrikan dapat mengonfigurasi parameter seperti tegangan sekunder, grup vektor, material belitan, impedansi, rentang tap, penutup, pengaturan pendinginan, aksesori, dan sistem pemantauan sesuai dengan kebutuhan proyek. Setiap penyesuaian harus dikonfirmasikan terhadap standar teknis yang berlaku.
SebuahTrafo Tipe Kering 11kV 1000kVAlebih dari sekedar kombinasi angka tegangan dan kapasitas. Kinerja sebenarnya bergantung pada interaksi desain kelistrikan, isolasi, manajemen termal, konstruksi belitan, rugi-rugi inti, impedansi, kondisi lingkungan, perlindungan, pemasangan, dan pemeliharaan.
Untuk tim teknik dan manajer pembelian, pendekatan yang paling dapat diandalkan adalah memulai dengan melengkapi kebutuhan kelistrikan dan kemudian meminta proposal teknis terperinci. Membandingkan kerugian yang dijamin, tingkat insulasi, kelompok vektor, impedansi, kenaikan suhu, dimensi, pengujian, aksesori, dan dukungan servis dapat membantu memastikan bahwa trafo yang dipilih sesuai dengan aplikasi sebenarnya.
Zhejiang Usune Electric Co., Ltd. dapat mendukung pelanggan mengevaluasi persyaratan transformator tipe kering tegangan menengah dan konfigurasi spesifik proyek. Jika Anda merencanakan gardu induk baru, meningkatkan sistem tenaga industri, atau mencari trafo 11kV 1000kVA untuk proyek komersial atau infrastruktur,Hubungi kamidengan voltase, kapasitas, frekuensi, kondisi pemasangan, dan persyaratan teknis Anda untuk mendiskusikan solusi trafo yang sesuai.
-
