Panel Tipe Laci Tegangan Menengah mendukung penerimaan daya, distribusi pengumpan, pengukuran tegangan, pengukuran, pembagian bus, dan fungsi isolasi. Usune menyediakan peralatan dengan konfigurasi berorientasi teknik pendekatan dan beroperasi di bawah sistem manajemen ISO 9001, ISO 14001, dan ISO 45001, dengan produk yang dirancang sesuai sesuai dengan standar IEC dan GB yang berlaku serta sertifikasi CE yang tersedia untuk pasar terkait.
Proyek kelistrikan besar sering kali memiliki beberapa sirkuit daya independen daripada satu jalur distribusi. Daya masuk, pengumpan trafo, sirkuit motor, sirkuit pengukur, dan beban tambahan semuanya mungkin diperlukan fungsi listrik yang berbeda.

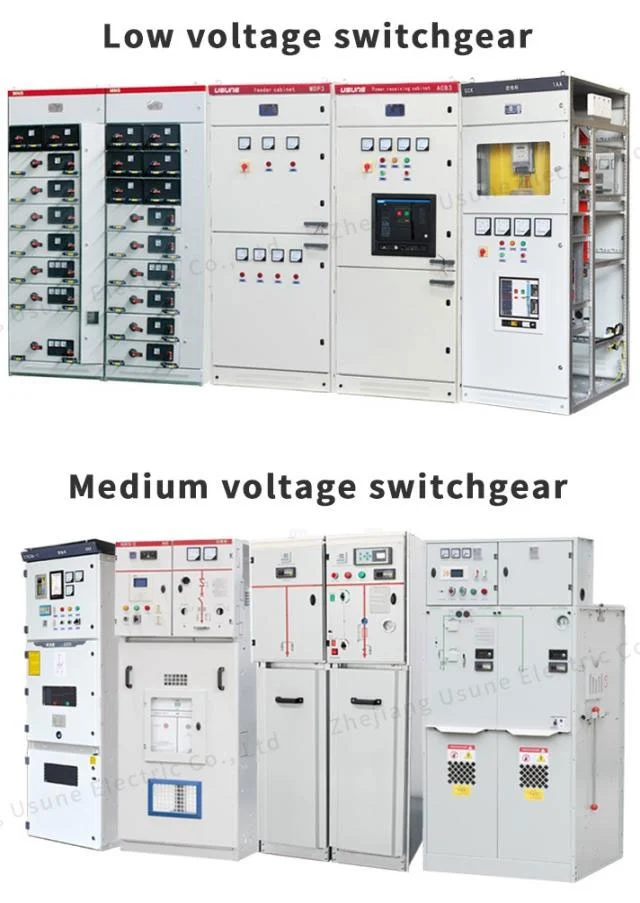

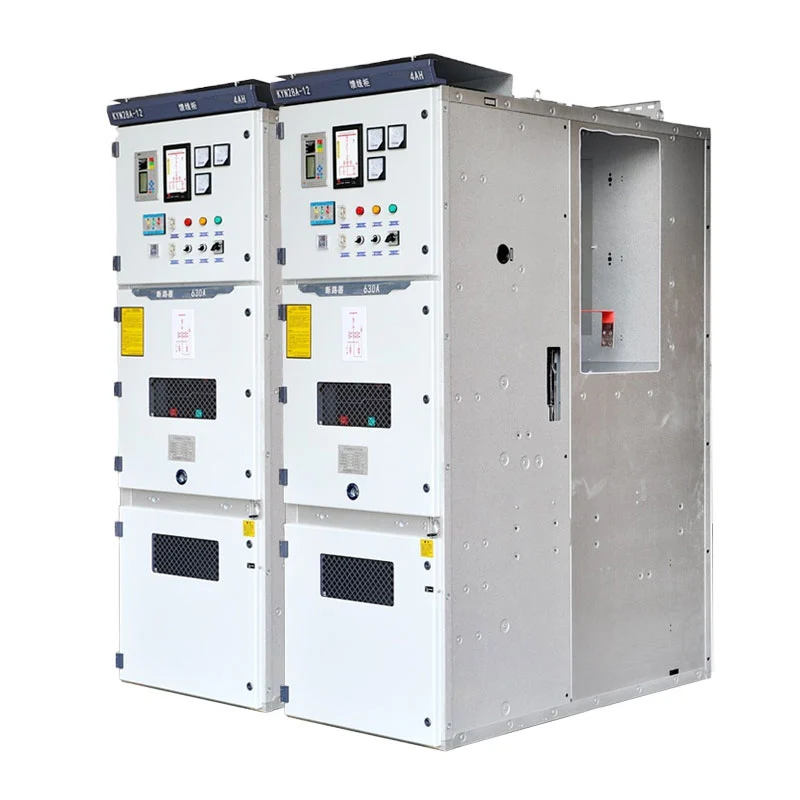

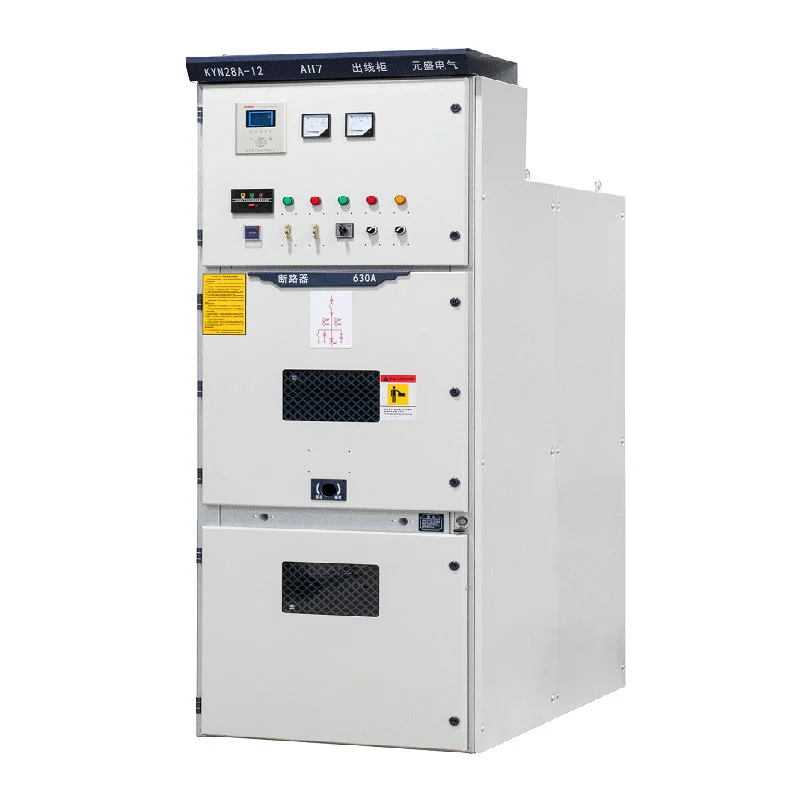

Panel Tipe Laci Tegangan Menengah KYN28 memungkinkan fungsi-fungsi ini diatur sebagai lemari terpisah dalam satu susunan pemain yang terkoordinasi. Hal ini memungkinkan untuk membangun sistem distribusi di sekitar diagram garis tunggal proyek daripada menggunakan konfigurasi kabinet yang seragam untuk setiap sirkuit.
Bagi tim pengadaan, arsitektur modular ini dapat menyederhanakan spesifikasi peralatan karena fungsi kabinet dapat melakukannya didefinisikan sesuai dengan jaringan listrik sebenarnya. Hal ini juga memungkinkan susunan pemain secara keseluruhan direncanakan sesuai dengan jumlah pengumpan, kebutuhan saat ini, pengaturan perlindungan, dan kebutuhan distribusi di masa depan.
Konfigurasi sistem distribusi tegangan menengah sangat bergantung pada fungsi masing-masing rangkaian. Sebuah rangkaian masuk menerima daya listrik dari sumber hulu, sedangkan rangkaian keluar mendistribusikan daya ke trafo, motor, peralatan produksi, atau beban lainnya.
Usune dapat mengkonfigurasi seri KYN28 dengan lemari masuk, lemari keluar, PT dan lemari pengukuran tegangan, lemari meteran, lemari sectionalizer bus, dan lemari isolasi. Setiap jenis kabinet dapat diintegrasikan ke dalam jajaran switchgear keseluruhan sesuai dengan arsitektur kelistrikan proyek.
Pendekatan berbasis sirkuit ini sangat berguna untuk proyek EPC yang memerlukan spesifikasi switchgear sesuai dengan gambar kelistrikan yang telah disetujui.
Persyaratan distribusi listrik dapat berubah seiring dengan perluasan pabrik, penambahan jalur produksi, atau infrastruktur kapasitas meningkat. Jajaran switchgear yang direncanakan hanya untuk beban listrik awal mungkin menjadi sulit untuk dilakukan memodifikasi ketika pengumpan tambahan diperlukan.
Susunan modular seri KYN28 memberikan fleksibilitas lebih besar untuk mengatur sirkuit berbeda dalam a sistem distribusi tegangan menengah. Selama perencanaan proyek, pelanggan dapat memesan posisi yang sesuai atau menentukan lemari fungsional tambahan sesuai dengan kebutuhan masa depan yang diharapkan.
Pendekatan ini memungkinkan sistem switchgear dianggap sebagai bagian dari proyek kelistrikan jangka panjang arsitektur dan bukan hanya sebagai peralatan individual.
Penataan fisik peralatan tegangan menengah merupakan pertimbangan penting untuk desain ruangan listrik. Peralatan perlu menyediakan akses pengoperasian yang memadai dan dipasang di area pemasangan yang tersedia.

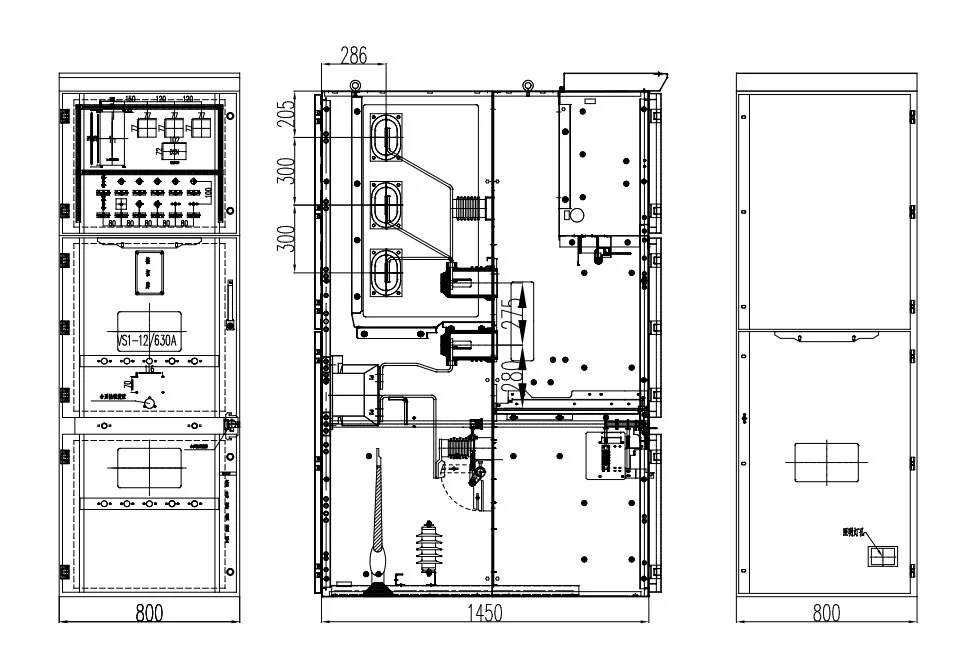

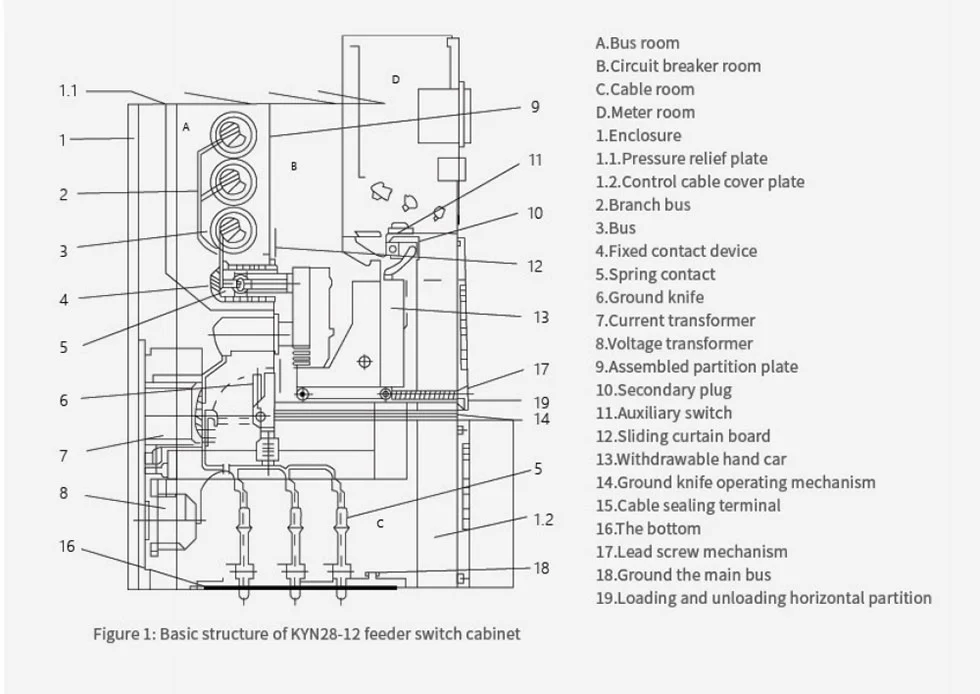

Panel Tipe Laci Tegangan Menengah KYN28 menggunakan struktur tertutup logam dengan pengoperasian dan pemeliharaan sisi depan. Bagian pemutus, busbar, kabel, dan kontrol disusun sebagai kompartemen independen, sehingga menciptakan suasana yang jelas struktur kabinet yang terorganisir.
Untuk perancang ruang kelistrikan, konfigurasi ini membantu menetapkan tata letak peralatan yang lebih dapat diprediksi dan memungkinkan jajaran switchgear harus direncanakan berdasarkan dimensi ruangan yang tersedia dan persyaratan sambungan kabel.
Dalam sistem distribusi yang memiliki banyak penyulang, kebutuhan pemeliharaan dapat bervariasi antar sirkuit. Kesalahan atau pemeriksaan terencana pada satu sirkuit harus ditangani sesuai dengan prosedur pengoperasian kelistrikan tanpa perlu mengganggu bagian yang tidak terkait.
Unit fungsional yang dapat ditarik memungkinkan peralatan terkait dipindahkan ke posisi terisolasi untuk diperiksa, pengujian, atau penggantian. Sistem interlocking mekanis mengontrol urutan pengoperasian dan membantu mencegah tindakan peralihan yang salah.
Hal ini membuat peralatan ini cocok untuk sistem distribusi di mana manajemen sirkuit individual merupakan bagian penting pengoperasian listrik sehari-hari.
Kabinet masuk digunakan untuk menerima daya listrik dari sumber listrik hulu dan menghubungkannya ke sumber listrik sistem busbar tegangan menengah. Konfigurasinya dapat ditentukan berdasarkan arus pengenal rangkaian masuk, persyaratan perlindungan, persyaratan pengukuran, dan arsitektur distribusi secara keseluruhan.
Kabinet keluar mendistribusikan daya tegangan menengah ke trafo hilir, motor, pengumpan, atau listrik lainnya banyak. Jumlah dan spesifikasi lemari keluar dapat direncanakan sesuai dengan distribusi beban proyek dan pengaturan pengumpan.
Kabinet PT digunakan untuk pengukuran tegangan dan fungsi pemantauan kelistrikan terkait. Itu dapat diintegrasikan ke dalamnya jajaran switchgear di mana proyek memerlukan transformasi tegangan dan pengukuran dalam tegangan menengah sistem distribusi.
Kabinet meteran dapat menampung peralatan pengukuran energi listrik untuk aplikasi yang memerlukan khusus pengukuran daya. Konfigurasinya dapat dikoordinasikan dengan pengukuran proyek dan kebutuhan utilitas.
Kabinet sectionalizer bus digunakan untuk membagi atau menghubungkan bagian-bagian busbar tegangan menengah sesuai dengan desain sistem. Pengaturan ini dapat memberikan fleksibilitas yang lebih besar ketika merancang jaringan distribusi dengan banyak sumber listrik atau bagian bus.
Kabinet isolasi menyediakan konfigurasi khusus untuk kebutuhan isolasi listrik. Pengaturannya harus ditentukan sesuai dengan urutan peralihan proyek, skema pembumian, dan keselamatan listrik prosedur.
Fasilitas manufaktur sering kali berisi jalur produksi, motor, transformator, kompresor, pompa, dan alat bantu sistem dengan kebutuhan daya yang berbeda. Jajaran switchgear modular dapat mengatur sirkuit ini sesuai dengan struktur distribusi listrik pabrik.
Gardu induk mungkin memerlukan beberapa sirkuit masuk, keluar, pengukuran, dan bagian bus. Kabinet modular pengaturan ini memungkinkan para insinyur untuk mengembangkan jajaran switchgear lengkap berdasarkan diagram garis tunggal gardu induk.
Operasi penambangan biasanya melibatkan beberapa beban listrik yang didistribusikan ke berbagai area di lokasi. Itu peralatan dapat dikonfigurasi untuk mendukung distribusi pengumpan dan manajemen daya untuk motor, pompa, ventilasi sistem, dan peralatan pemrosesan.
Bangunan komersial besar dan bertingkat tinggi memerlukan penerimaan dan distribusi listrik tegangan menengah yang terorganisir. Berbeda fungsi kabinet dapat digabungkan sesuai dengan trafo bangunan, feeder, metering, dan ruang listrik persyaratan.
Proyek infrastruktur seperti fasilitas transportasi dan instalasi industri khusus mungkin berisi beberapa beban listrik dengan kebutuhan pengoperasian yang berbeda. Konfigurasi modular memberikan fleksibilitas untuk mengintegrasikan sirkuit ini ke dalam satu sistem distribusi tegangan menengah yang terkoordinasi.
| Barang | Spesifikasi |
| Nilai Tegangan | 3.6kV, 7.2kV, 12kV |
| Frekuensi yang Dinilai | 50Hz / 60Hz |
| Nilai Saat Ini | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nilai Arus Pemutusan Hubungan Pendek | 25kA, 31,5kA, 40kA, 50kA |
| Dinilai Tahan Saat Ini dalam Waktu Singkat | 25kA/3dtk, 31,5kA/3dtk, 40kA/3dtk, 50kA/3dtk |
| Gelar Perlindungan | Penutup eksternal IP4X, kompartemen internal IP2X |
| Suhu Sekitar | -15°C hingga +40°C |
| Ketinggian | ≤1000m, diturunkan untuk ketinggian yang lebih tinggi |
| Instalasi | Dalam |
Tegangan pengenal akhir, arus, kapasitas hubung singkat, kombinasi kabinet, dan susunan unit fungsional harus dikonfirmasi sesuai dengan diagram kelistrikan proyek dan spesifikasi teknis.
Peralatan ini ditujukan untuk pemasangan di dalam ruangan dengan suhu sekitar antara -15°C dan +40°C. Rata-rata harian kelembaban relatif tidak boleh melebihi 95%, sedangkan kelembaban relatif rata-rata bulanan tidak boleh melebihi 90%.
Lingkungan pemasangan harus bebas dari gas yang mudah meledak atau korosif, debu konduktif, dan getaran yang parah. Jika peralatan diharuskan beroperasi di luar kondisi standar ini, maka persyaratan lingkungan harus berlaku dikonfirmasi dengan Usune sebelum desain teknis dan produksi.
Peralatan tersebut telah direferensikan untuk Proyek Peluncuran Roket Cas-space, sebuah proyek infrastruktur khusus memerlukan sistem distribusi listrik tegangan menengah yang terorganisir.
Untuk infrastruktur kedirgantaraan, jaringan listrik mungkin berisi beberapa jenis beban yang melayani fasilitas berbeda dan sistem pendukung. Daripada mengandalkan satu susunan kabinet yang seragam, sistem distribusi perlu melakukan hal tersebut mengakomodasi daya masuk, rangkaian pengumpan, fungsi pengukuran, dan kebutuhan listrik lainnya dalam a konfigurasi terkoordinasi.
Struktur modular seri KYN28 memungkinkan lemari fungsional yang berbeda diatur sesuai dengan skema distribusi listrik proyek. Hal ini memberikan fleksibilitas yang lebih besar bagi para insinyur saat mengoordinasikan jajaran switchgear dengan jaringan listrik fasilitas dan tata letak ruang listrik.
Referensi proyek menunjukkan bagaimana peralatan distribusi tegangan menengah modular Usune dapat diintegrasikan ke dalamnya infrastruktur khusus di mana konfigurasi sirkuit terorganisir dan perencanaan kelistrikan khusus proyek berada penting.
Seri KYN28 dirancang sesuai dengan standar IEC dan GB yang berlaku untuk penutup logam tegangan menengah switchgear dan peralatan distribusi listrik.
Usune beroperasi di bawah Sistem Manajemen Mutu ISO 9001, Sistem Manajemen Lingkungan ISO 14001, dan ISO 45001 Sistem Manajemen Kesehatan dan Keselamatan Kerja. Sertifikasi CE juga tersedia untuk internasional yang berlaku persyaratan pasar.
Laporan pengujian produk, spesifikasi teknis, dan dokumentasi kualitas yang relevan dapat diberikan sesuai dengan kebutuhan pelanggan dan proyek.
Usune mendukung konfigurasi switchgear berdasarkan diagram kelistrikan pelanggan daripada membatasi proyek saja satu pengaturan kabinet standar. Pendekatan ini cocok untuk kontraktor EPC, distributor listrik, sistem integrator, dan pengguna industri dengan kebutuhan sirkuit yang berbeda.
Usune memiliki pengalaman lebih dari 14 tahun di bidang peralatan kelistrikan dan memiliki tim R&D yang berpengalaman mampu mendukung desain spesifik proyek dan konfigurasi teknis.
Pemeriksaan kualitas diterapkan di seluruh proses manufaktur, meliputi komponen, perakitan, kelistrikan pengujian, dan peralatan jadi. Tes rutin diselesaikan sebelum pengiriman untuk memverifikasi kinerja produk.
Untuk konfigurasi standar, periode produksi biasanya adalah sekitar 15-20 hari setelah konfirmasi teknis dan pembayaran. Waktu tunggu sebenarnya bergantung pada konfigurasi produk, jumlah pesanan, dan persyaratan proyek.
Usune menyediakan laporan pengujian produk dan dokumentasi teknis untuk mendukung inspeksi pelanggan, pemasok kualifikasi, persetujuan proyek, dan prosedur commissioning.
Panel tegangan menengah tipe laci adalah sistem switchgear tertutup logam dalam ruangan yang menggunakan unit fungsional yang dapat ditarik untuk penerimaan, distribusi, pengukuran, kontrol, dan perlindungan daya tegangan menengah. Konfigurasi modularnya memungkinkan fungsi kabinet yang berbeda untuk digabungkan sesuai dengan sistem kelistrikan.
Seri KYN28 mendukung aplikasi 3.6kV, 7.2kV, dan 12kV. Persyaratan tegangan dan insulasi pengenal yang tepat harus dikonfirmasi sesuai dengan sistem kelistrikan pelanggan.
Ya. Lemari masuk, keluar, PT, metering, bus sectionalizer, dan isolasi dapat digabungkan menjadi satu switchgear lineup sesuai dengan diagram garis tunggal proyek dan persyaratan distribusi.
Ya. Pengaturan modular cocok untuk pabrik dengan banyak pengumpan, motor, transformator, dan produksi beban yang memerlukan distribusi daya tegangan menengah yang terorganisir.
Konsep kabinet modular memungkinkan insinyur proyek untuk merencanakan unit fungsional yang berbeda sesuai dengan kondisi saat ini dan persyaratan distribusi yang diantisipasi. Perluasan di masa depan harus dipertimbangkan selama ruang listrik awal dan desain jajaran switchgear.
Ya. Usune mendukung persyaratan OEM termasuk logo pelanggan, nama perusahaan, dan konfigurasi spesifik proyek, tunduk pada konfirmasi teknis.
Untuk konfigurasi standar, periode produksi biasanya adalah sekitar 15-20 hari setelah konfirmasi teknis dan pembayaran. Jadwal akhir tergantung pada jumlah pesanan dan konfigurasi.
Usune dapat memberikan spesifikasi teknis, laporan pengujian produk, dokumentasi kualitas, dan proyek terkait lainnya dokumen sesuai kebutuhan pelanggan.
Masa garansi standar adalah 12 bulan sejak tanggal pengiriman, tergantung pada teknis dan komersial yang disepakati kondisi.
Jika Anda mencari Panel Tipe Laci Tegangan Menengah untuk pabrik, gardu induk, proyek pertambangan, bangunan komersial, fasilitas infrastruktur, atau instalasi listrik khusus, Usune dapat menyediakan a konfigurasi berdasarkan kebutuhan distribusi Anda yang sebenarnya.
Kirim diagram garis tunggal Anda, tegangan pengenal, arus pengenal, tingkat hubung singkat, jumlah masuk dan keluar sirkuit, fungsi kabinet, dan kondisi pemasangan ke Usune untuk evaluasi dan penawaran teknis.
