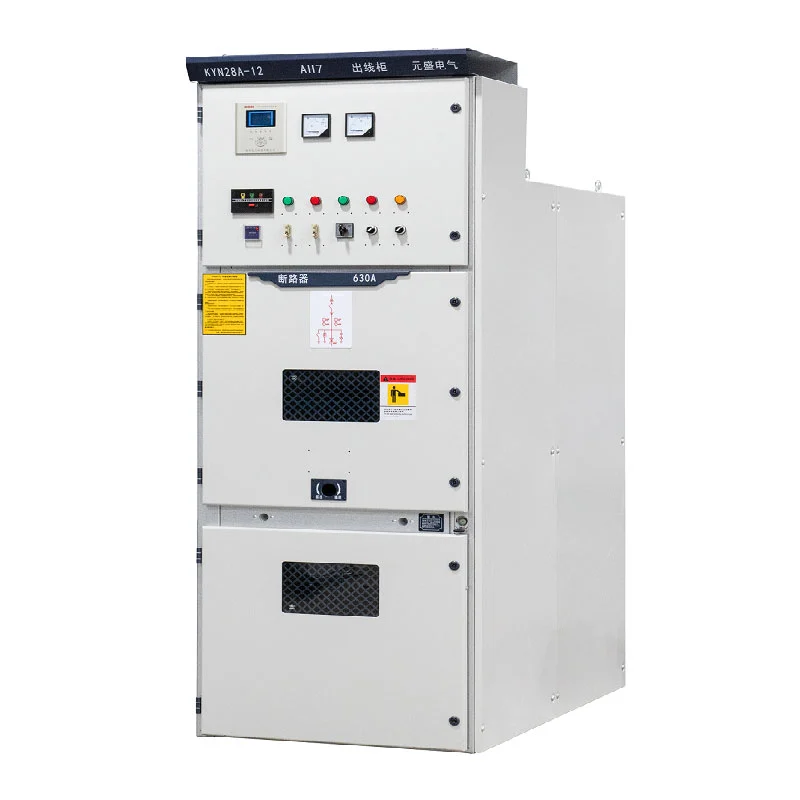

Untuk kontraktor EPC, distributor listrik, gardu induk, pabrik industri, dan proyek infrastruktur, Kyn28 Switchgear Tegangan Menengah menyediakan platform yang dapat dikonfigurasi untuk membangun distribusi tegangan menengah dalam ruangan yang lengkap sistem.
Usune beroperasi dengan sistem manajemen ISO 9001, ISO 14001, dan ISO 45001. Produk diproduksi sesuai dengan standar IEC dan GB yang berlaku, dengan sertifikasi CE tersedia untuk pasar terkait.
Memilih switchgear tegangan menengah dimulai dari sistem kelistrikannya, bukan dari kabinetnya sendiri. Sebelum ditempatkan pesanan, insinyur biasanya perlu mengkonfirmasi tegangan sistem, frekuensi operasi, arus beban maksimum, tingkat hubung singkat, jumlah pengumpan, persyaratan perlindungan, pengaturan kabel, dan lingkungan pemasangan.
Parameter ini menentukan konfigurasi kabinet dan komponen kelistrikan yang sesuai. Usune dapat mengulasnya memproyeksikan informasi kelistrikan dan merekomendasikan konfigurasi yang sesuai daripada menerapkan spesifikasi yang sama setiap proyek.
Metode pemilihan berbasis proyek ini sangat penting untuk gardu induk, pabrik, dan pembangkit listrik infrastruktur, dan fasilitas lain di mana beberapa rangkaian tegangan menengah beroperasi bersama.
Konfigurasi Switchgear Tegangan Menengah Kyn28 standar mendukung sistem tegangan menengah dari 3,6kV hingga 12kV, dengan peringkat saat ini mulai dari 630A hingga 3150A.
Performa hubung singkat tersedia dalam beberapa level, termasuk konfigurasi 25kA, 31,5kA, 40kA, dan 50kA. Itu peringkat yang sesuai harus dipilih berdasarkan arus gangguan yang dihitung dari jaringan listrik dari sekedar sesuai dengan beban operasi normal.
Untuk pengadaan proyek, mencocokkan kapasitas arus dan hubung singkat pengenal dengan hulu dan hilir peralatan listrik sangat penting untuk menjaga kinerja sistem yang terkoordinasi.
Sistem distribusi tegangan menengah yang lengkap biasanya berisi lebih dari satu jenis kabinet. Kekuatan masuk, pengumpan keluar, trafo, sirkuit pengukuran, pengukuran tegangan, dan sambungan busbar semuanya mungkin diperlukan fungsi yang berbeda.
Usune dapat mengonfigurasi jajaran switchgear sesuai dengan persyaratan sirkuit ini. Susunan yang dihasilkan bisa meliputi fungsi masuk, keluar, PT, metering, bus sectionalizer, dan isolasi dalam satu kesatuan yang terkoordinasi sistem distribusi listrik.
Hal ini membuat peralatan tersebut cocok untuk proyek di mana switchgear harus berhubungan langsung dengan yang disetujui diagram garis tunggal.
Perlindungan tegangan menengah harus dipertimbangkan pada tingkat sistem. Switchgear, pemutus arus, relai proteksi, trafo, kabel, dan peralatan proteksi hulu perlu bekerja sama sesuai dengan proteksi proyek filsafat.
Switchgear Tegangan Menengah Kyn28 dapat diintegrasikan dengan komponen proteksi dan kontrol yang diperlukan dengan spesifikasi proyek. Pemutus sirkuit vakum menyediakan fungsi peralihan utama, sedangkan sistem perlindungan dan kontrol terkait dapat dikonfigurasi sesuai dengan desain kelistrikan.
Untuk proyek EPC, Usune dapat mengoordinasikan konfigurasi kabinet dengan persyaratan perlindungan pelanggan dan dokumentasi teknis.

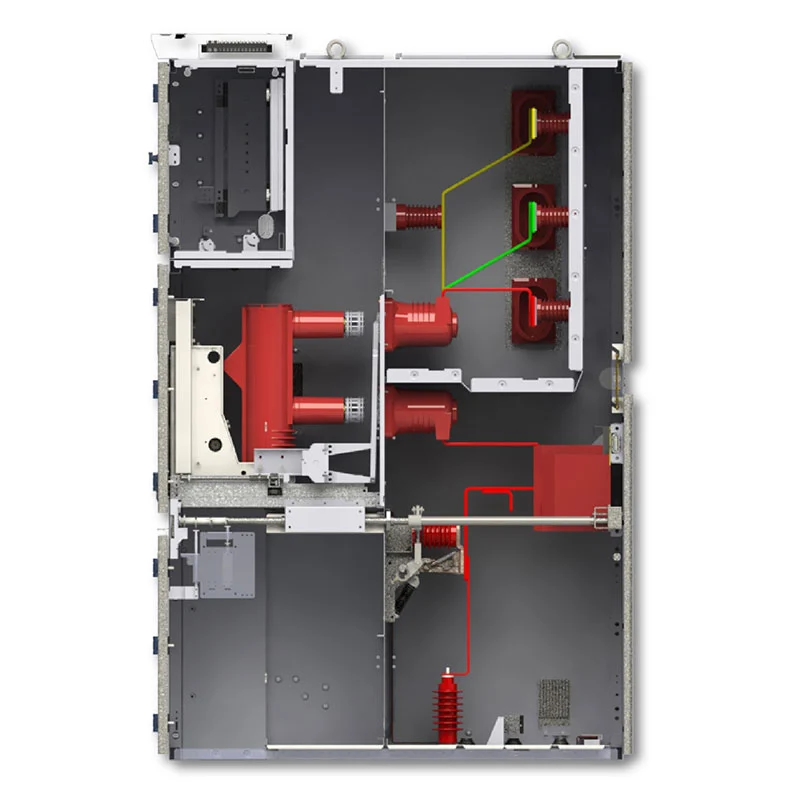

Peralatan ini menggunakan struktur kabinet tertutup logam dengan area khusus untuk komponen listrik utama, busbar, sambungan kabel, dan peralatan kontrol sekunder.
Pengaturan internal menyediakan tata letak yang pasti untuk instalasi listrik dan memungkinkan switchgear lengkap lineup harus dikoordinasikan dengan perutean kabel, kabel kontrol, akses pengoperasian, dan dimensi ruang listrik.
Untuk proyek dengan banyak kabinet, penataannya dapat direncanakan sesuai dengan jumlah sirkuit dan kebutuhan fungsi daripada memperlakukan setiap kabinet sebagai produk independen.
Kondisi ruangan kelistrikan harus dipastikan sebelum peralatan dipesan. Faktor penting termasuk tersedia ruang pemasangan, arah masuk kabel, jarak pengoperasian, suhu sekitar, kelembapan, ketinggian, ventilasi, dan akses transportasi.
Perlengkapan standar ditujukan untuk pemasangan di dalam ruangan. Suhu sekitar ditentukan dari -15°C hingga +40°C, sedangkan kelembaban relatif rata-rata harian tidak boleh melebihi 95% dan rata-rata bulanan tidak boleh melebihi 90%.
Untuk pemasangan di ketinggian yang lebih tinggi atau dalam kondisi lingkungan khusus, Usune harus dikonsultasikan selama tahap rekayasa sehingga parameter kelistrikan dan insulasi yang sesuai dapat dipertimbangkan.
Kabinet masuk menghubungkan pasokan tegangan menengah ke sistem busbar switchgear. Nilai arus, perlindungan pengaturan, persyaratan pengukuran, dan konfigurasi kabel masuk harus dikonfirmasi sesuai dengan jaringan listrik hulu.
Kabinet keluar mendistribusikan daya ke trafo, motor, peralatan produksi, atau beban hilir lainnya. Mereka kuantitas dan peringkat saat ini dapat ditentukan sesuai dengan daftar beban proyek dan jadwal pengumpan.
PT dan lemari meteran dapat digabungkan jika proyek memerlukan pengukuran tegangan, pengukuran energi, atau fungsi pemantauan listrik lainnya.
Konfigurasi sectionalizer bus dapat digunakan ketika jaringan distribusi memerlukan bagian bus terpisah atau koneksi terkontrol antara berbagai bagian sistem.
Di gardu induk, peralatan dapat diatur di sekitar sumber masuk, pengumpan trafo, sirkuit keluar, persyaratan pengukuran, dan penampang busbar. Konfigurasinya dapat disesuaikan dengan kelistrikan gardu induk diagram garis tunggal.
Untuk pabrik, switchgear dapat mendistribusikan daya tegangan menengah ke jalur produksi, trafo, motor, kompresor, pompa, dan sistem bantu. Peringkat pengumpan yang berbeda dapat ditentukan sesuai dengan beban sebenarnya distribusi.
Proyek penambangan sering kali melibatkan distribusi beban listrik yang besar. Switchgear dapat dikonfigurasi di sekitar transformator pengumpan, motor, sistem ventilasi, peralatan pompa, dan fasilitas pemrosesan.
Bangunan komersial besar dan bertingkat tinggi mungkin memerlukan daya masuk bertegangan menengah dan banyak aliran hilir rangkaian transformator. Peralatan tersebut dapat diatur sesuai dengan ruangan kelistrikan gedung dan distribusinya persyaratan.
| Barang | Spesifikasi |
| Model | KYN28A-12 |
| Nilai Tegangan | 3.6kV, 7.2kV, 12kV |
| Frekuensi yang Dinilai | 50Hz / 60Hz |
| Nilai Saat Ini | 630A–3150A |
| Nilai Arus Pemutusan Hubungan Pendek | 25kA, 31,5kA, 40kA, 50kA |
| Dinilai Tahan Saat Ini dalam Waktu Singkat | 25kA/3dtk, 31,5kA/3dtk, 40kA/3dtk, 50kA/3dtk |
| Gelar Perlindungan | Penutup eksternal IP4X / kompartemen internal IP2X |
| Suhu Sekitar | -15°C hingga +40°C |
| Ketinggian | ≤1000m, dengan penurunan untuk ketinggian yang lebih tinggi |
| Instalasi | Dalam |
| Sistem | AC tiga fasa |
Spesifikasi akhir harus dikonfirmasi sesuai dengan tegangan proyek, arus beban, tingkat gangguan, perlindungan skema, pengaturan kabel, dan lingkungan instalasi.
Usune memiliki pengalaman lebih dari 14 tahun di bidang manufaktur peralatan listrik dan memberikan dukungan teknis pengadaan peralatan tegangan menengah berbasis proyek.
Pelanggan dapat menyediakan diagram garis tunggal, level tegangan, peringkat arus, persyaratan hubung singkat, kabinet kuantitas, persyaratan fungsional, dan kondisi pemasangan. Usune kemudian dapat membantu dengan konfirmasi teknis dan konfigurasi peralatan.
Untuk konfigurasi standar, periode produksi biasanya adalah sekitar 15-20 hari setelah konfirmasi teknis dan pembayaran. Waktu pengiriman sebenarnya tergantung pada konfigurasi proyek dan jumlah pesanan.
Seri KYN28 telah direferensikan untuk Proyek Peluncuran Roket Cas-space.
Tidak seperti bangunan komersial atau pabrik konvensional, infrastruktur dirgantara mungkin memiliki beberapa infrastruktur khusus beban listrik dan sistem pendukung yang beroperasi di berbagai area. Peralatan distribusi tegangan menengah oleh karena itu perlu dikoordinasikan dengan arsitektur tenaga fasilitas secara keseluruhan.
Untuk proyek ini, konfigurasi switchgear dianggap sebagai bagian dari distribusi listrik yang lebih luas di lokasi tersebut sistem, termasuk penerimaan daya, distribusi sirkuit, perlindungan, dan persyaratan kontrol listrik.
Proyek ini menunjukkan kemampuan Usune untuk berpartisipasi dalam aplikasi teknik khusus pada tegangan menengah peralatan perlu dikoordinasikan dengan kebutuhan kelistrikan spesifik proyek dan bukan dipasok secara generik kabinet standar.
Usune menerapkan sistem manajemen mutu dan produksi terintegrasi yang mencakup manufaktur, inspeksi, pengelolaan lingkungan hidup, dan keselamatan kerja.
Perusahaan ini memegang sertifikasi ISO 9001, ISO 14001, dan ISO 45001. Peralatan dirancang sesuai dengan standar IEC dan GB yang berlaku, dengan sertifikasi CE tersedia untuk konfigurasi yang berlaku.
Sebelum pengiriman, peralatan menjalani pemeriksaan dan pengujian rutin yang mencakup komponen, perakitan, sambungan listrik, dan peralatan jadi. Dokumentasi teknis dan laporan pengujian dapat diberikan sesuai dengan persyaratan proyek.
Informasi utama meliputi tegangan sistem, frekuensi, arus pengenal, tingkat hubung singkat, jumlah masuk dan sirkuit keluar, persyaratan perlindungan, pengaturan kabel, dan kondisi pemasangan.
Konfigurasi yang disediakan mendukung sistem 3.6kV, 7.2kV, dan 12kV. Peringkat tegangan akhir harus dikonfirmasi sesuai dengan jaringan listrik pelanggan.
Ya. Usune dapat meninjau diagram kelistrikan pelanggan dan mengonfigurasi fungsi dan peringkat kabinet sesuai dengan persyaratan proyek.
Ya. Ini dapat dikonfigurasi untuk daya masuk, pengumpan transformator, sirkuit keluar, pengukuran, pengukuran tegangan, dan pembagian busbar dalam aplikasi gardu induk dalam ruangan.
Produk Usune dirancang sesuai dengan standar IEC dan GB yang berlaku. Perusahaan beroperasi di bawah ISO 9001, ISO 14001, dan sistem manajemen ISO 45001, dengan sertifikasi CE tersedia untuk pasar yang berlaku.
Ya. Usune dapat memberikan spesifikasi teknis, laporan pengujian, dokumentasi produk, dan proyek terkait lainnya dokumen sesuai kebutuhan pelanggan.
Untuk konfigurasi standar, produksi biasanya memakan waktu sekitar 15-20 hari setelah konfirmasi teknis dan pembayaran. Itu jadwal sebenarnya tergantung pada konfigurasi dan kuantitas.
Jika Anda membeli Switchgear Tegangan Menengah Kyn28, berikan diagram garis tunggal, volume sistemtage, nilai arus, tingkat hubung singkat, jumlah kabinet, persyaratan pengumpan, persyaratan perlindungan, dan pemasangan kondisi.
Usune dapat mengevaluasi kebutuhan kelistrikan dan menyediakan konfigurasi switchgear tegangan menengah yang sesuai proyek Anda.
