Saklar Kyn28 11kV

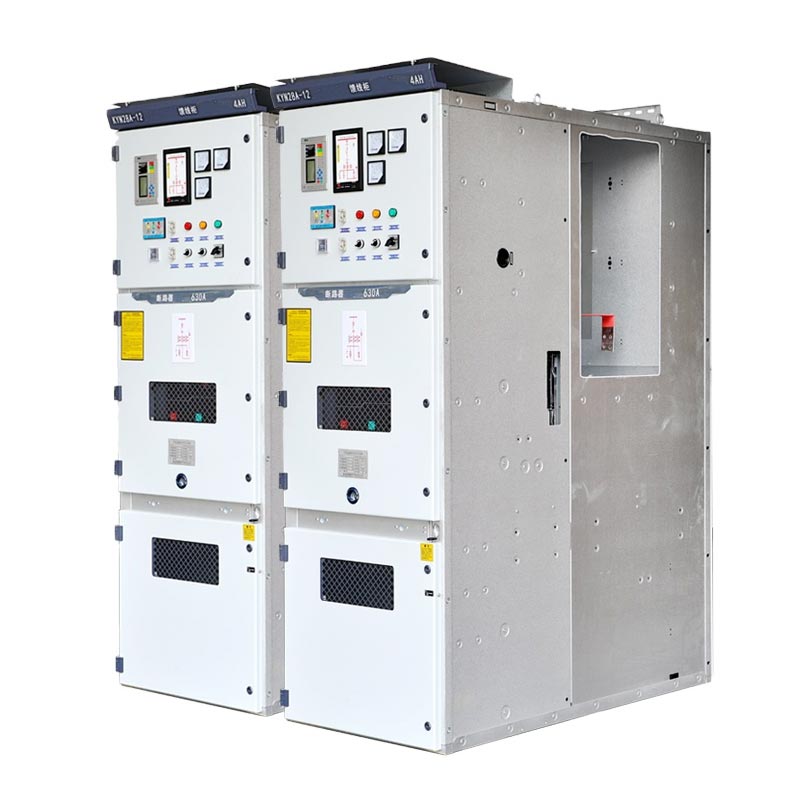

Usune Kyn28 Switchgear 11kV cocok untuk sistem AC tiga fase 3,6kV–12kV, 50Hz, memungkinkan penerimaan daya, distribusi, pengendalian, perlindungan, dan pemantauan. Mendukung busbar tunggal, sectionalisasi busbar tunggal, dan ganda metode koneksi busbar, menjadikannya perangkat distribusi daya utama dalam sistem tenaga. Sebagai produk inti dari a pemasok peralatan listrik profesional Tiongkok, telah menjadi distribusi listrik tegangan menengah yang tepercaya secara global solusi berkat kemampuan manufaktur pabrik dan kualitas yang stabil.

Switchgear tegangan rendah

Switchgear tegangan menengah

Kepatuhan Standar Inti

Usune Kyn28 Switchgear 11kV secara ketat mematuhi standar internasional dan domestik untuk memastikan produk keandalan, keamanan, dan interoperabilitas:

1. IEC 60298 / IEC 62271-200: Switchgear Tertutup Logam AC dengan Tegangan Tetapan dari 1kV hingga 52kV
2. GB 3906-2006: Switchgear dan Kabinet Kontrol Tertutup Logam 3–35kV AC
3. DL/T 404-2007: Spesifikasi Teknis Switchgear Tegangan Tinggi AC Dalam Ruangan
4. GB/T 11022: Spesifikasi Umum untuk Switchgear Tegangan Tinggi

Fitur Struktural dan Desain

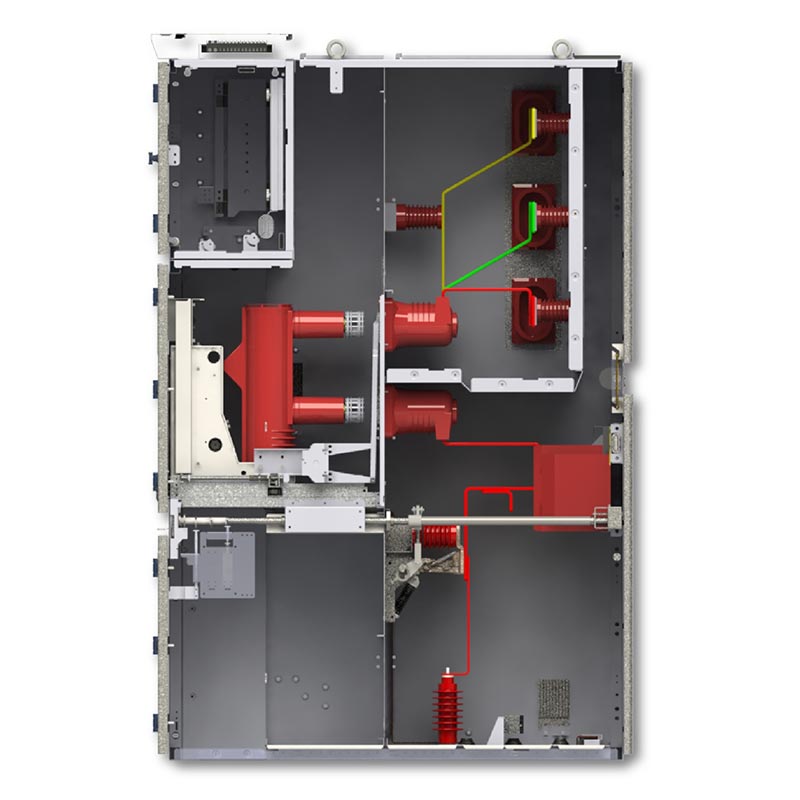

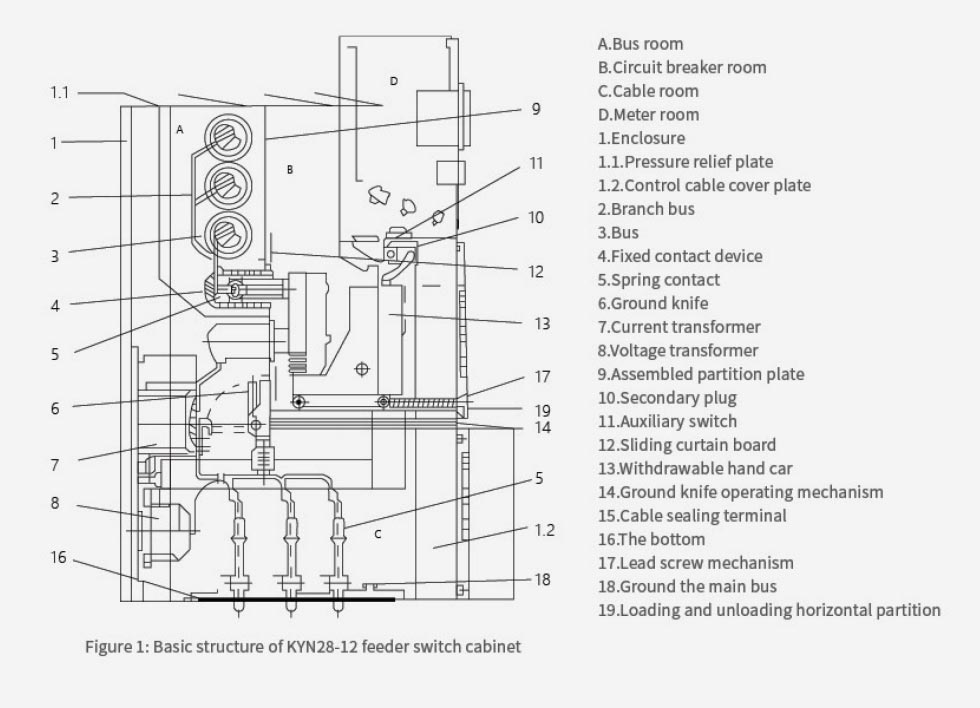

Penutup Kyn28 Switchgear 11kV mengadopsi struktur baut modular yang terbuat dari galvanis/canai dingin berkualitas tinggi pelat baja, dibagi menjadi lima kompartemen grounding independen dengan partisi logam, yang secara efektif mencegah kesalahan propagasi.

1. Kompartemen Pemutus Arus: Dilengkapi dengan troli pemutus arus vakum yang dapat dilepas dengan mekanis saling bertautan
2. Kompartemen Busbar: Memasang busbar utama dan busbar cabang, diisolasi secara terpisah.
3. Kompartemen Kabel: Digunakan untuk sambungan kabel, berisi trafo, sakelar grounding, penahan lonjakan arus, dll.
4. Kompartemen Instrumen Kontrol: Memasang relai, instrumen, perangkat proteksi, dan sirkuit sekunder.
5. Saluran Pelepas Tekanan: Dilengkapi dengan perangkat pelepas tekanan di bagian atas, memungkinkan pelepasan tekanan busur dengan aman jika terjadi kesalahan.

Keuntungan Inti

1. Desain Gerobak Tangan yang Dapat Dilepas: Pemutus arus dan gerobak tangan PT dapat dipertukarkan, memungkinkan perawatan yang cepat dan penggantian tanpa mematikan energi seluruh bagian busbar.
2. Interlocking Lima Perlindungan Komprehensif: Mencegah pembukaan/penutupan pemutus sirkuit yang tidak disengaja, mencegah mendorong/menarik kereta tangan di bawah beban, mencegah penutupan sakelar pembumian saat diberi energi, mencegah pemberian energi ketika sakelar pembumian ditutup, dan mencegah masuknya secara tidak sengaja ke dalam kompartemen beraliran listrik.
3. Struktur Kompak: Pengoperasian dan pemeliharaan menghadap ke depan, menghemat ruang pemasangan.
4. Kemampuan beradaptasi lingkungan yang tinggi: Pemanas kondensasi internal, cocok untuk lingkungan lembab.

Jenis aplikasi utama:

1. Kabinet jalur masuk (menerima daya)
2. Kabinet saluran keluar (mendistribusikan daya ke pengumpan/motor)
3. Trafo tegangan dan kabinet pengukuran tegangan
4. Kabinet pengukur (dengan pengukur energi)
5. Kabinet bagian busbar
6. Kabinet isolasi

Kondisi lingkungan

- Suhu sekitar: -15℃ ~ +40℃
- Kelembapan relatif rata-rata harian ≤95%, rata-rata bulanan ≤90%
- Tidak ada gas yang mudah meledak, korosif, atau debu konduktif, tidak ada getaran yang parah
- Hanya pemasangan di dalam ruangan

Parameter teknis utama

Kasus aplikasi aktual

Proyek distribusi listrik kompleks komersial perkotaan. Kompleks komersial 50 lantai (kantor + komersial + hiburan) di Cina Timur menggunakan 18 unit Usune Kyn28 Switchgear 11kV, termasuk jalur masuk, jalur keluar, PT, meteran, lemari bagian, dan lemari isolasi, dengan catu daya redundan melalui busbar ganda.

Setelah dua tahun beroperasi, keandalan pasokan listrik mencapai 99,98% tanpa pemadaman listrik yang tidak direncanakan. Itu switchgear dapat diganti dengan cepat, sehingga mengurangi waktu perawatan secara signifikan. Kabinet kompak menghemat ruang di ruang distribusi, dan pemanas kondensasi memastikan pengoperasian yang stabil di lingkungan lembab.

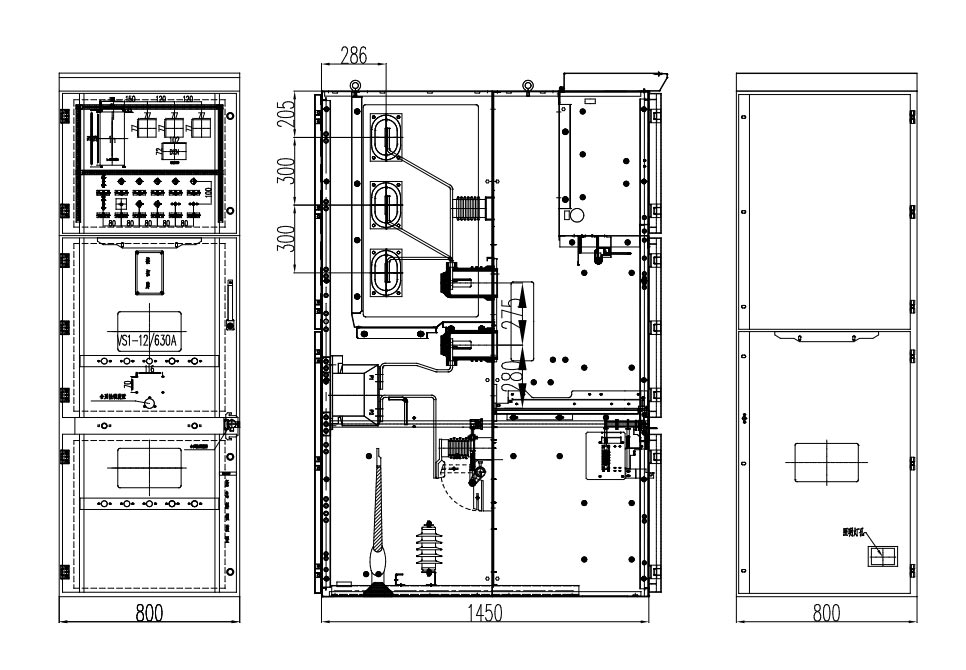

Dimensi Eksternal Produk

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

FAQ

Q1: Apa perbedaan utama antara Usune KYN28 11kV dan switchgear tetap tradisional?

J: Perbedaan intinya adalah struktur switchgear yang dapat ditarik. Pemutus sirkuit dapat ditarik secara mandiri dan dipertukarkan, menghilangkan kebutuhan akan pemadaman listrik total selama pemeliharaan. Hal ini menghasilkan keamanan yang lebih tinggi dan efisiensi pemeliharaan, dan kompartemen independen secara efektif membatasi rentang kesalahan.

Q2: Dapatkah Kyn28 Switchgear 11kV digunakan di lingkungan dataran tinggi atau lingkungan yang sangat lembab?

J: Ya. Sebagai produsen profesional, Usune menawarkan desain penurunan daya pada ketinggian tinggi, insulasi yang ditingkatkan, dan perlindungan korosi, dan pemanas internal untuk memastikan pengoperasian yang andal di lingkungan lembab.

Q3: Bagaimana dengan garansi produk dan layanan purna jual?

J: Seluruh mesin dilengkapi dengan garansi 12 bulan, tim teknis global yang merespons 24 jam sehari, dan cepat layanan di tempat tersedia di area inti. Kami juga menyediakan pemeliharaan jangka panjang dan pelatihan teknis.
