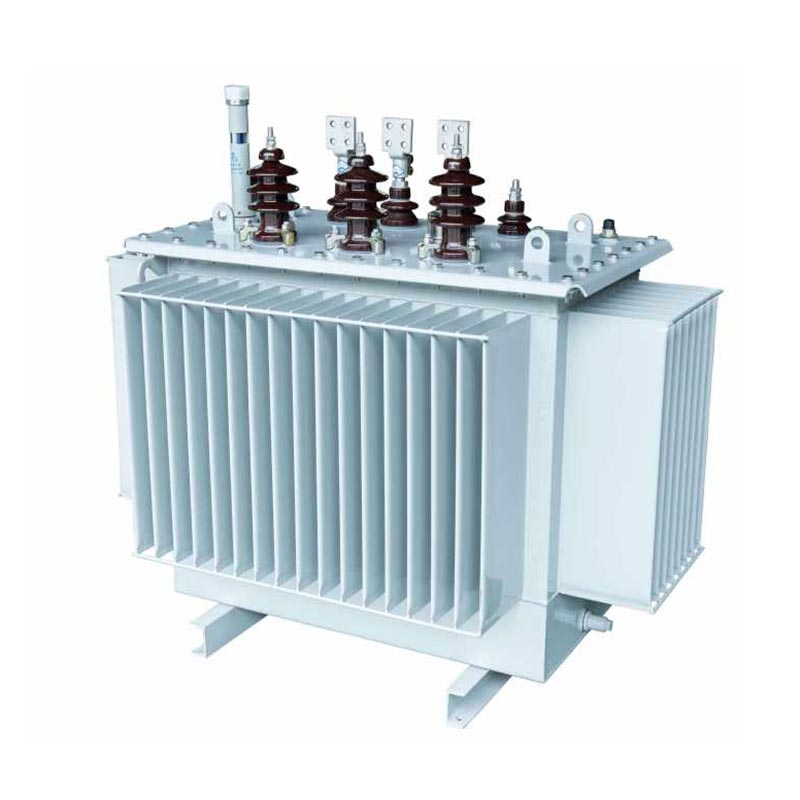

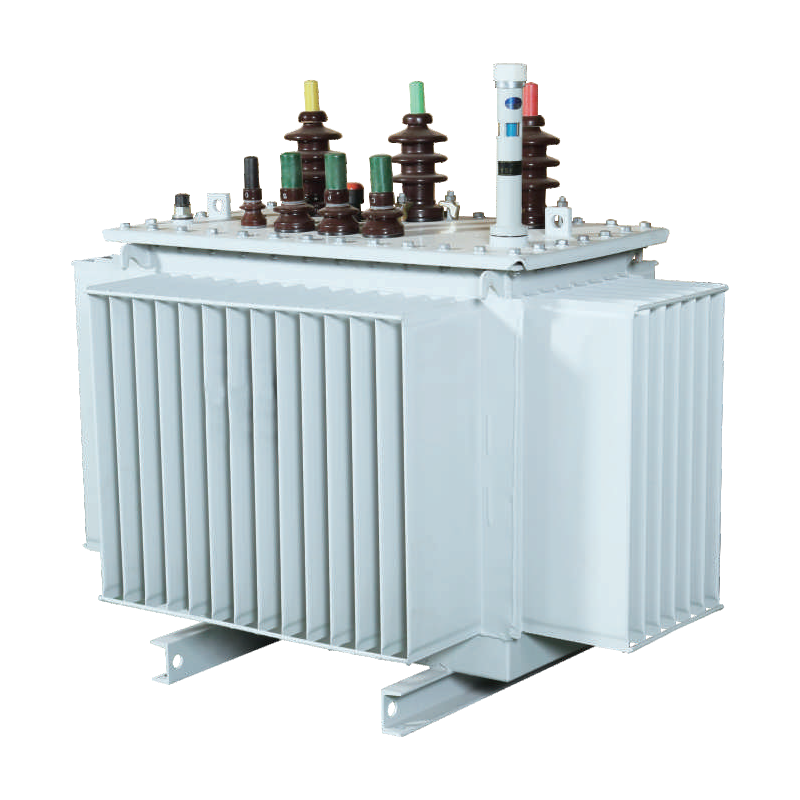

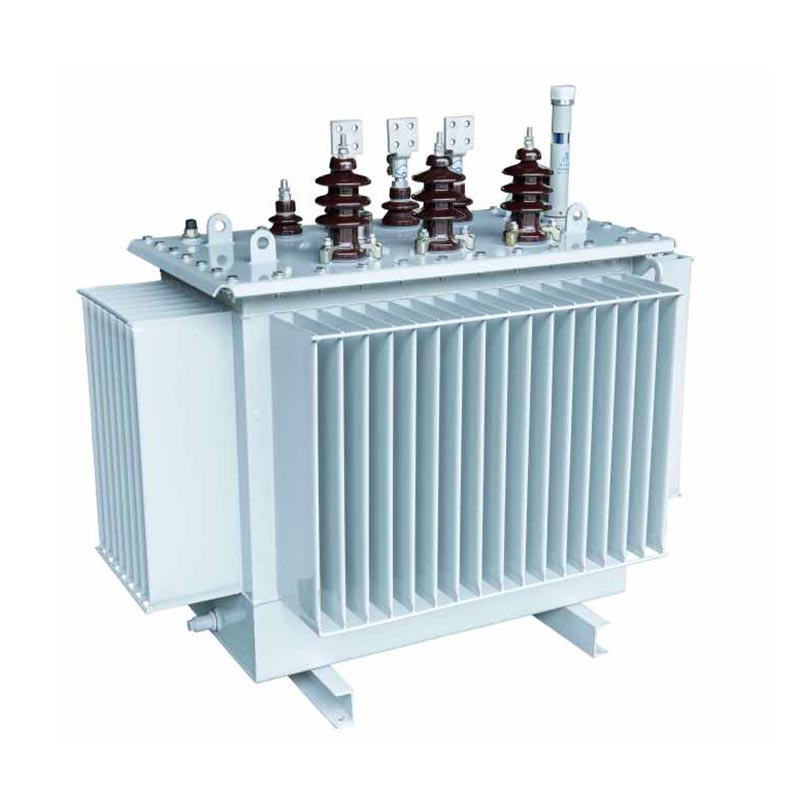

Trafo Distribusi Onan 3 Fasa

Trafo Distribusi Onan (ONAN) 3 Phase USUNE dikembangkan dan diproduksi secara mandiri oleh USUNE, a produsen profesional yang mengintegrasikan R&D, produksi, dan penjualan. Ini dirancang khusus untuk kekuatan kebutuhan distribusi daerah perkotaan dan pedesaan modern serta perusahaan industri dan pertambangan, memecahkan masalah seperti efisiensi rendah, konsumsi energi tinggi, dan stabilitas transformator tradisional yang buruk. Produk diproduksi di pabrik berstandar USUNE, mengandalkan sistem kontrol kualitas yang ketat untuk memastikan bahwa setiap peralatan memenuhi standar industri internasional dan dapat beroperasi secara stabil dalam berbagai kondisi pengoperasian yang keras.

Trafo Distribusi Onan 3 Fasa menggunakan inti luka tiga dimensi dengan segitiga sama sisi pengaturannya, menghilangkan celah udara pada sirkuit magnet, menghasilkan belitan yang lebih rapat dan sependek mungkin panjang sirkuit magnetik tiga fase. Luas penampang kolom inti hampir melingkar, sehingga mengoptimalkan struktur sirkuit magnetik, mengurangi konsumsi energi dan kebisingan pengoperasian, mencapai keseimbangan tiga fase, dan mengurangi komponen harmonik ketiga, meletakkan dasar bagi pasokan listrik yang efisien dan stabil.

Produk ini cocok untuk peningkatan jaringan listrik perkotaan dan pedesaan serta skenario perusahaan industri dan pertambangan, dan dapat dicocokkan secara sempurna dengan gardu induk modular dan prefabrikasi, memberikan dukungan catu daya yang andal. Sebagai pemasok peralatan listrik profesional, USUNE memiliki pengalaman R&D dan manufaktur yang luas dan dapat menyediakan solusi yang disesuaikan sesuai dengan kebutuhan pelanggan.

Fitur Produk Inti

1. Inti

Trafo Distribusi Onan 3 Phase menggunakan lembaran baja silikon berorientasi butiran berkualitas tinggi dengan kualitas yang sangat baik permeabilitas magnetik dan kerugian rendah; ia menggunakan mesin potong silang GEORG Jerman dengan pemotongan jahitan 45° untuk memastikannya presisi inti dan mengurangi kebocoran magnetik; lembaran baja silikon dilipat menjadi lingkaran multi-tahap penampang melintang, mengoptimalkan sirkuit magnetik, mengurangi kebisingan dan konsumsi daya, dan meningkatkan energi efisiensi.

2. Kumparan

Kumparan tegangan tinggi berbentuk silinder, sedangkan kumparan tegangan rendah berbentuk silinder atau foil, yang secara efektif ditingkatkan ketahanan terhadap hubung singkat dan sambaran petir. Desain koilnya rasional, dengan sirkuit magnet yang seragam distribusi, mengurangi panas berlebih secara lokal, memperpanjang masa pakai, dan memastikan pengoperasian yang stabil.

3. Tangki Minyak

Terbuat dari pelat baja canai dingin presisi berkualitas tinggi, diproduksi menggunakan tangki minyak bergelombang GEORG Jerman lini produksi, memastikan kekuatan struktural dan penyegelan. Permukaannya dilapisi dengan lapisan anti korosi, cocok untuk lingkungan yang keras seperti pabrik petrokimia, memenuhi persyaratan perlindungan lingkungan. Itu struktur bergelombang menggabungkan pembuangan panas dan kemampuan beradaptasi terhadap ekspansi dan kontraksi termal minyak, sedangkan desain tersegel memperlambat penuaan oli dan memperpanjang umur transformator.

4. Struktur Isolasi

Trafo Distribusi Onan 3 Fasa mengadopsi struktur insulasi Kelas A dengan insulasi yang sangat baik kinerja, mampu menahan dampak tegangan tinggi. Kumparan tegangan tinggi dan rendah disusun secara konsentris, dan jarak koil menggunakan selongsong karton dengan celah oli kecil untuk meningkatkan kinerja insulasi, mencegah korsleting, dan memastikan pengoperasian yang aman dan stabil.

Model Produk

Trafo Distribusi Onan (ONAN) USUNE 3 Phase mencakup tiga level tegangan: 10KV, 20KV, dan 36KV, bertemu berbagai kebutuhan distribusi tenaga listrik. Itu dapat disesuaikan sesuai dengan beban aktual pelanggan, spesifikasi inti, dan skenario instalasi, memberikan solusi yang fleksibel.

Jenis Produk

Manfaat Ekonomi dan Konservasi Energi

1. Biaya Listrik (RMB/Tahun) = [Kehilangan Beban Tanpa Beban (kW) + Kehilangan Beban (kW) × (Kecepatan Beban Rata-rata)²] × 365 (Hari) × 24 (Jam) × Harga Listrik
2. Emisi CO2 = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Laju Beban Rata-rata)²] × 365 (Hari) × 24 (Jam) × Emisi Faktor (kg-CO₂/kWh)

Kerugian produk tanpa beban dan beban jauh lebih rendah dibandingkan trafo tradisional, sehingga berkurang secara signifikan biaya listrik pengguna dan emisi CO2. Sebagai produsen yang berakar di Tiongkok, USUNE menganut konsep ramah lingkungan pengembangan, terus mengoptimalkan desain produk, dan mendorong pembangunan berkelanjutan industri tenaga listrik.

Skenario Aplikasi

1. Peningkatan Jaringan Listrik Perkotaan dan Pedesaan: Meningkatkan stabilitas dan efisiensi jaringan listrik, memecahkan permasalahan pasokan listrik yang tidak mencukupi dan konsumsi energi yang tinggi.

2. Perusahaan Industri dan Pertambangan: Memenuhi permintaan akan pasokan listrik berdaya tinggi, stabil, tahan terhadap kekerasan lingkungan, dan memastikan pengoperasian peralatan produksi.

3. Gardu Induk Modular dan Prefabrikasi: Struktur kompak, pemasangan dan pemeliharaan yang mudah, mengurangi lahan luas dan biaya konstruksi.

Parameter Teknis

Trafo distribusi terendam oli tiga fase seri 10kV S11

Catatan: Untuk trafo dengan kapasitas pengenal 500 kVA ke bawah, kehilangan beban di atas ramp pada tabel adalah berlaku untuk Dyn11 grup koneksi, dan kehilangan beban di bawah tanjakan berlaku untuk grup koneksi Yyn0.

Trafo distribusi terendam tiga fase seri 10kV S13

Trafo distribusi terendam oli tiga fase seri 10kV S14

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

FAQ

1. Apakah Anda pabrik atau perusahaan dagang?

Pabrik, kami dapat menjamin harga kami masuk akal dan kompetitif.

2. Kapan saya bisa mendapatkan harganya?

Biasanya kami mengutip dalam waktu 24 jam setelah menerima pertanyaan Anda.

3. Bisakah kami mencetak logo dan nama perusahaan kami pada produk?

Ya, tentu saja, kami menerima OEM.

4. Berapa waktu tunggunya?

Waktu tunggu tergantung pada jumlah yang dipesan, biasanya dalam 15-20 hari setelah menerima pembayaran.

5. Bagaimana proses kendali mutu Anda?

Seluruh produk akan diperiksa mulai dari aksesorisnya, dan akan dilakukan pengujian rutin sebelum keberangkatan pabrik kami.

6. Bagaimana mengatasi masalah kualitas setelah penjualan?

Ambil foto atau video dari masalah kualitas dan kirimkan kepada kami untuk pemeriksaan dan konfirmasi kami, dan kami akan membuat a solusi puas untuk Anda dalam 1-3 hari.

7. Berapa masa garansinya?

12 bulan sejak tanggal pengiriman.

8. Mengapa memilih kami

● Kami berspesialisasi dalam bidang ini selama lebih dari 14 tahun, dan memiliki tim R&D berpengalaman yang mengambil desain dan pekerjaan pengembangan untuk setiap proyek berdasarkan permintaan khusus pelanggan.
● Kami memiliki prosedur QC yang sangat ketat mulai dari komponen hingga produk jadi.
● Masa produksi stabil dalam 15-20 hari.
● Kami memiliki laporan pengujian lengkap untuk produk.
● Solusi satu langkah disediakan.
