Sistem distribusi tegangan menengah berada di antara jaringan transmisi dan pengguna akhir. Ini beroperasi pada tegangan dari 3 kV hingga 40,5 kV dan membawa listrik yang mengalirkan listrik ke pabrik, bangunan komersial, dan lingkungan perumahan. Bila terjadi gangguan pada sistem ini maka arus gangguannya bisa mencapai puluhan ribu ampere. Perangkat yang memutus arus ini adalahPemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan. Tidak seperti pemutus oli atau SF6, pemutus sirkuit vakum menggunakan pemutus vakum tertutup untuk memadamkan busur. Desain ini menawarkan pengoperasian bebas perawatan, masa pakai mekanis yang lama, dan dimensi yang ringkas, menjadikannya pilihan dominan untuk switchgear tegangan menengah dalam ruangan. Bagi manajer pengadaan, memahami bagaimana pemutus sirkuit vakum melindungi sistem distribusi sangat penting untuk menentukan peralatan yang tepat.
Panduan ini ditulis untuk pembeli yang bertanggung jawab untuk mencari Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan untuk sistem distribusi tegangan menengah. Kami akan menjelaskan mekanisme proteksi, peran pemutus vakum, mekanisme pengoperasian, koordinasi dengan relai proteksi, dan kriteria pemilihan pemasok. Kami juga akan memberikan detail parameter produk dari pabrik kami di Zhejiang Usune Electric Co., Ltd. Baik Anda sedang membangun gardu induk baru, meningkatkan jajaran switchgear yang ada, atau mencari pemutus arus pengganti, panduan ini akan membantu Anda membuat keputusan yang tepat yang menjamin keamanan dan keandalan sistem distribusi Anda.
Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan melakukan tiga fungsi penting dalam sistem distribusi tegangan menengah. Pertama, ia mengalirkan arus beban normal secara terus menerus tanpa rugi-rugi atau pemanasan yang berarti. Kedua, memutus arus gangguan ketika terjadi hubung singkat atau gangguan tanah, sehingga mengisolasi bagian yang mengalami gangguan dari sistem lainnya. Ketiga, menyediakan sarana peralihan sirkuit untuk pemeliharaan, transfer beban, atau konfigurasi ulang sistem. Fungsi-fungsi ini mungkin terdengar mudah, namun dijalankan dalam kondisi yang menuntut. Pemutus harus memutus arus gangguan yang dapat mencapai 40 kA pada tegangan sampai dengan 40,5 kV. Hal ini harus dilakukan dalam waktu 50 hingga 80 milidetik, sebelum kesalahan dapat menyebabkan kerusakan yang lebih luas. Dan itu harus beroperasi dengan andal setelah ribuan operasi. Tabel di bawah ini merangkum fungsi pemutus dalam sistem distribusi.
| Fungsi | Keterangan | Manfaat bagi Sistem Distribusi |
| Membawa Arus Terus Menerus | Membawa arus beban normal tanpa kehilangan yang berarti | Memastikan pengiriman daya yang efisien |
| Gangguan Arus Gangguan | Menginterupsi gangguan hubung singkat dan ground | Mencegah penyebaran kesalahan dan kerusakan peralatan |
| Beralih untuk Pemeliharaan | Menyediakan sarana untuk mengisolasi sirkuit | Memungkinkan pemeliharaan yang aman dan mengurangi waktu henti |
| Konfigurasi Ulang Sistem | Memungkinkan sirkuit untuk dinyalakan atau dimatikan | Memberikan fleksibilitas operasional untuk jaringan listrik |
| Isolasi kesalahan | Membatasi dampak kesalahan pada bagian yang terkena dampak | Mempertahankan pasokan listrik ke bagian yang sehat |
PadaZhejiang Usune Electric Co., Ltd.,pabrik kami memproduksi Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan untuk sistem distribusi tegangan menengah pada tegangan dari 12 kV hingga 40,5 kV. Kami merancang pemutus kami untuk memenuhi persyaratan arus gangguan dan peralihan yang paling menuntut. Tim teknik kami bekerja dengan perusahaan utilitas dan kontraktor EPC untuk menentukan pemutus yang tepat untuk setiap aplikasi distribusi.

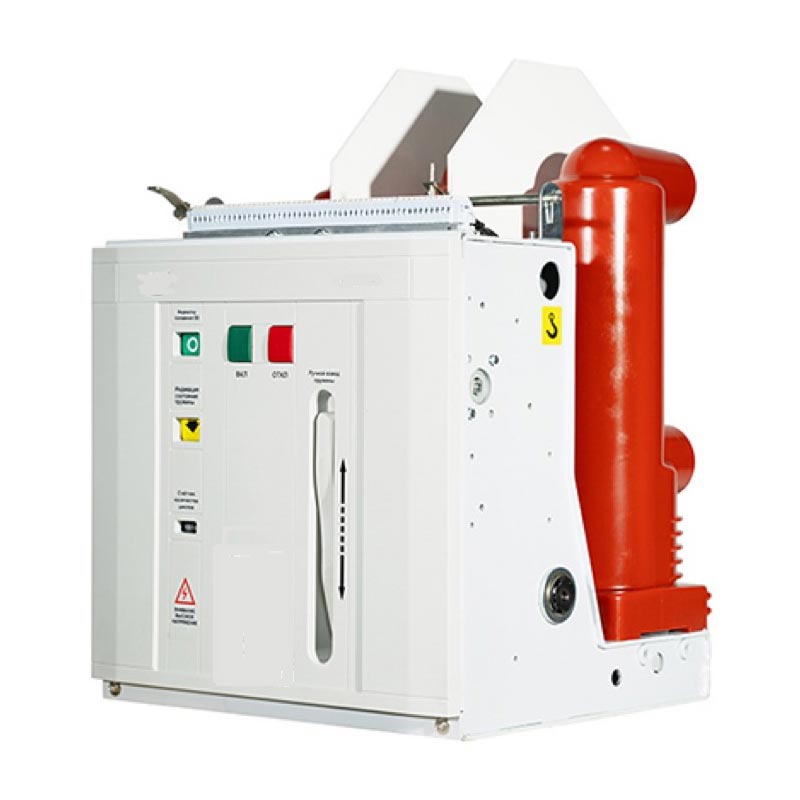

Pemutus Sirkuit Vakum adalah jantung dari Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan. Ini adalah amplop keramik atau kaca tertutup yang berisi sepasang kontak di lingkungan vakum tinggi. Ketika kontak terpisah untuk menghentikan kesalahan, busur terbentuk. Dalam ruang hampa, busur bukanlah pelepasan gas seperti di udara atau SF6. Sebaliknya, itu adalah busur uap logam yang ditopang oleh penguapan bahan kontak. Pemutus vakum memadamkan busur dengan mengembunkan kembali uap logam secara cepat ke permukaan kontak dan pelindung di sekitarnya. Lingkungan vakum juga memberikan kekuatan dielektrik yang sangat tinggi, yang mencegah busur terjadi kembali setelah padam. Tabel di bawah ini merangkum proses kepunahan busur dalam alat penyela vakum.
| Panggung | Apa yang Terjadi | Hasil |
| Pemisahan Kontak | Bagian kontak, bentuk busur | Arus gangguan terus mengalir |
| Busur Uap Logam | Busur terbakar dalam uap logam dari kontak | Arc dipertahankan hingga arus nol |
| Nol Saat Ini | Arus AC secara alami melewati nol | Arc padam untuk sementara |
| Kondensasi Uap | Uap logam mengembun pada pelindung | Kekuatan dielektrik pulih dengan cepat |
| Pemulihan Dielektrik | Celah vakum mendapatkan kembali isolasi | Arc tidak dapat menyerang ulang, sirkuit terputus |
Di pabrik kami, kami menggunakan penyela vakum dari produsen terkemuka yang telah diuji sesuai standar IEC yang relevan. Kami memverifikasi integritas vakum setiap interupsi sebelum perakitan. Pemutus kami diuji untuk memverifikasi kapasitas interupsi dan kinerja pemulihan dielektriknya. Sasaran kami adalah menyediakan pemutus yang dapat mengatasi gangguan dengan andal sepanjang masa pakai pelanggan kami.
Mekanisme operasi adalah komponen yang membuka dan menutup kontak pemutus vakum. Itu harus memberikan kekuatan dan kecepatan yang diperlukan untuk memisahkan kontak dalam waktu pembukaan yang ditentukan. Jika mekanismenya terlalu lambat, busur akan bertahan lebih lama dari yang diperlukan, dan kesalahan tidak akan teratasi pada waktunya. Jika mekanismenya terlalu lemah, kontak mungkin tidak terpisah sepenuhnya, dan busur dapat tersambung kembali. Mekanisme pengoperasiannya juga harus dapat diandalkan dalam ribuan pengoperasian, karena pemutus arus mungkin tidak digunakan selama berbulan-bulan dan kemudian diminta untuk beroperasi. Jenis mekanisme operasi yang paling umum untuk pemutus sirkuit vakum dalam ruangan adalah mekanisme pegas dan aktuator magnetik. Mekanisme pegas menyimpan energi dalam pegas dan melepaskannya untuk membuka atau menutup pemutus. Aktuator magnetik menggunakan kumparan elektromagnetik untuk menggerakkan kontak. Tabel di bawah membandingkan mekanisme-mekanisme ini.
| Tipe Mekanisme | Prinsip Operasi | Keuntungan | Aplikasi Khas |
| Mekanisme Musim Semi | Energi yang tersimpan di musim semi | Dapat diandalkan, terbukti, perawatannya rendah | Switchgear distribusi standar |
| Aktuator Magnetik | Penggerak kumparan elektromagnetik | Lebih sedikit bagian yang bergerak, kontrol yang presisi | Switchgear ringkas, pengoperasian sering |
Di Zhejiang Usune Electric Co., Ltd., pabrik kami menggunakan mekanisme pegas untuk produk Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan standar kami karena keandalannya yang telah terbukti dan persyaratan perawatan yang rendah. Kami juga menawarkan opsi aktuator magnetis untuk aplikasi yang memerlukan pengoperasian sering atau dimensi ringkas. Kami menguji mekanisme pengoperasian setiap pemutus untuk memverifikasi waktu buka dan tutup serta ketahanan mekanisnya.
Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan tidak beroperasi secara terpisah. Ini adalah bagian dari skema proteksi yang mencakup relai proteksi, trafo arus, dan trafo tegangan. Relai mendeteksi gangguan dan mengirimkan sinyal trip ke pemutus. Transformator arus memberi relai replika arus primer yang diperkecil. Pemutus kemudian terbuka untuk menghilangkan kesalahan. Koordinasi antara relai dan pemutus sangat penting. Relai harus beroperasi dalam waktu pembukaan pemutus, dan pemutus harus terbuka sebelum gangguan menyebabkan kerusakan. Tabel di bawah merangkum parameter koordinasi.
| Komponen | Fungsi | Persyaratan Koordinasi |
| Transformator Saat Ini | Menskalakan arus primer untuk relai | Akurat dalam kelas perlindungan |
| Relai Pelindung | Mendeteksi kesalahan, mengirimkan sinyal trip | Waktu pengoperasian dalam waktu pembersihan pemutus |
| Pemecah | Terbuka untuk menghapus kesalahan | Waktu pembukaan dalam waktu koordinasi relai |
| Perangkat Hulu | Perlindungan cadangan | Margin selektivitas dengan pemutus hilir |
Di pabrik kami, kami menyediakan data waktu buka dan tutup untuk produk Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan, sehingga pelanggan kami dapat melakukan studi koordinasi. Kami juga memberikan dukungan teknis untuk membantu pelanggan kami memverifikasi bahwa pemutus berkoordinasi dengan benar dengan relai pelindung mereka. Tujuan kami adalah memastikan bahwa skema perlindungan berjalan sebagaimana mestinya.
Saat membeli Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan untuk sistem distribusi tegangan menengah, beberapa spesifikasi sangat penting. Ini termasuk tegangan pengenal, arus pengenal, arus pemutusan hubung singkat, waktu interupsi, ketahanan mekanis, dan jenis mekanisme pengoperasian. Tegangan pengenal harus sesuai atau melebihi tegangan sistem. Arus pengenal harus melebihi arus beban maksimum. Arus pemutusan hubung singkat harus melebihi arus gangguan maksimum pada titik pemasangan. Waktu interupsi harus cukup singkat untuk menjaga stabilitas sistem. Ketahanan mekanis harus cukup untuk jumlah operasi yang diharapkan. Mekanisme pengoperasiannya harus andal dan mudah dirawat. Tabel di bawah ini merangkum spesifikasi tersebut.
| Spesifikasi | Kisaran Khas | Pentingnya |
| Nilai Tegangan | 12kV - 40,5kV | Harus sesuai dengan tegangan sistem |
| Nilai Saat Ini | 630 A - 4.000 A | Harus melebihi arus beban maksimum |
| Arus Pemutusan Hubungan Pendek | 20 kA - 40 kA | Harus melebihi arus gangguan maksimum |
| Mengganggu Waktu | 50 mdtk - 80 mdtk | Harus menjaga stabilitas sistem |
| Daya Tahan Mekanis | 10.000 - 30.000 operasi | Harus sesuai dengan jumlah operasi yang diharapkan |
| Mekanisme Operasi | Pegas, Aktuator Magnetik | Dipilih karena keandalan dan pemeliharaannya |
| Standar | IEC 62271-100, GB/T 1984 | Kepatuhan dengan standar internasional |
Di Usune, pabrik kami memproduksi Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan pemutus arus agar sesuai dengan kebutuhan proyek tertentu, termasuk peringkat tegangan khusus, peringkat arus, dan mekanisme pengoperasian. Tim teknik kami dapat membantu proses seleksi dan memberikan data teknis terperinci untuk proyek Anda.
Mengevaluasi pemasok Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan untuk distribusi tegangan menengah memerlukan fokus pada kemampuan manufaktur, pengujian tipe, manajemen kualitas, pengalaman proyek, dan dukungan purna jual. Pemasok harus memiliki kemampuan untuk memproduksi pemutus sesuai spesifikasi yang diperlukan dan melakukan uji tipe untuk memverifikasi kinerjanya. Mereka harus memiliki sistem manajemen mutu yang menjamin kualitas yang konsisten. Mereka harus memiliki pengalaman dengan proyek distribusi dan pemahaman tentang persyaratan jaringan listrik. Dan mereka harus memberikan dukungan purna jual, termasuk pemasangan, commissioning, dan pemeliharaan. Tabel di bawah ini merangkum kriteria evaluasi tersebut.
| Kriteria Evaluasi | Apa yang Harus Diperhatikan | Mengapa Itu Penting |
| Kemampuan Manufaktur | Peralatan permesinan, perakitan, dan pengujian tingkat lanjut | Memastikan kualitas dan konsistensi produk |
| Jenis Pengujian | Laporan pengujian IEC 62271-100 | Memverifikasi kinerja dan kepatuhan |
| Manajemen Mutu | Sertifikasi ISO 9001, catatan inspeksi | Memastikan kualitas produk yang konsisten |
| Pengalaman Proyek | Referensi gardu distribusi, persetujuan utilitas | Menunjukkan kemampuan dan keandalan |
| Dukungan Purna Jual | Instalasi, commissioning, pemeliharaan | Memastikan keandalan jangka panjang |
Di pabrik kami, kami telah memproduksi Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan selama lebih dari satu dekade. Kami memiliki laporan pengujian tipe ke IEC 62271-100. Kami bersertifikat ISO 9001, dan kami menyimpan catatan rinci dari semua inspeksi. Pengalaman proyek kami mencakup gardu distribusi di banyak negara. Tim purna jual kami siap mendukung pemasangan, commissioning, dan pemeliharaan. Kami mengundang Anda untuk mengevaluasi kami berdasarkan kriteria ini dan mempertimbangkan kami sebagai mitra Anda untuk Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan.
Tabel berikut memberikan parameter produk utama untuk Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan kami. Pemutus ini dirancang untuk sistem distribusi tegangan menengah pada tegangan dari 12 kV hingga 40,5 kV. Pabrik kami juga dapat memproduksi pemutus khusus untuk memenuhi persyaratan spesifik.
| Parameter | Kisaran Spesifikasi | Catatan |
| Nilai Tegangan | 12 kV, 24 kV, 40,5 kV | Dipilih untuk tegangan sistem |
| Nilai Saat Ini | 630 A - 4.000 A | Dipilih untuk arus beban |
| Arus Pemutusan Hubungan Pendek | 20 kA - 40 kA | Dipilih untuk tingkat kesalahan |
| Mengganggu Waktu | 50 mdtk - 80 mdtk | Dipilih untuk koordinasi |
| Daya Tahan Mekanis | 10.000 - 30.000 operasi | Tergantung modelnya |
| Mekanisme Operasi | Pegas, Aktuator Magnetik | Dipilih untuk aplikasi |
| Media Isolasi | Kekosongan | Bebas perawatan |
| Standar | IEC 62271-100, GB/T 1984 | Kepatuhan dengan standar internasional |
| MOQ | 1 buah | Dapat dinegosiasikan untuk pesanan dalam jumlah besar |
| Waktu Pimpin | 4 - 8 minggu | Tergantung pada kuantitas dan penyesuaian |
Di pabrik kami, kami memproduksi Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan voltase, arus, kapasitas putus, dan mekanisme pengoperasian agar sesuai dengan kebutuhan spesifik Anda. Sistem kendali mutu kami meliputi pemeriksaan bahan baku, pemeriksaan dalam proses, dan pemeriksaan akhir sebelum pengiriman. Tujuan kami adalah menyediakan pemutus arus berkualitas tinggi kepada pelanggan kami yang melindungi sistem distribusi mereka dan memastikan keandalan jaringan listrik.
Pertanyaan 1: Apa perbedaan antara pemutus arus vakum dan pemutus arus SF6?
Jawaban: Pemutus arus vakum menggunakan pemutus vakum tertutup untuk memadamkan busur, sedangkan pemutus arus SF6 menggunakan gas sulfur heksafluorida. Pemutus vakum biasanya digunakan untuk aplikasi tegangan menengah (hingga 40,5 kV) dan dikenal karena pengoperasiannya yang bebas perawatan dan ukurannya yang ringkas. Pemutus SF6 digunakan untuk tegangan yang lebih tinggi dan memiliki dampak lingkungan yang lebih tinggi karena potensi pemanasan global dari SF6. Untuk distribusi tegangan menengah, pemutus arus vakum merupakan pilihan yang dominan.
Pertanyaan 2: Berapa waktu interupsi yang biasa terjadi pada pemutus sirkuit vakum dalam ruangan?
Jawaban: Waktu interupsi yang umum untuk Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan adalah 50 hingga 80 milidetik. Ini termasuk waktu pengoperasian relai dan waktu pembukaan pemutus. Waktu interupsi yang lebih cepat tersedia untuk aplikasi yang memerlukannya. Di Zhejiang Usune Electric Co., Ltd., pemutus arus kami diuji untuk memverifikasi waktu interupsinya memenuhi kinerja yang ditentukan.
Pertanyaan 3: Seberapa sering pemutus sirkuit vakum dalam ruangan harus dirawat?
Jawaban: Pemutus sirkuit vakum dalam ruangan terkenal dengan kebutuhan perawatannya yang rendah. Pemutus vakum tersegel dan tidak memerlukan perawatan. Mekanisme pengoperasian harus diperiksa dan dilumasi setiap 3 hingga 5 tahun, atau setelah sejumlah pengoperasian tertentu. Kontak harus diperiksa apakah ada keausan setelah terjadi kesalahan berat. Inspeksi dan pemeliharaan rutin sangat penting untuk memastikan pengoperasian yang andal.
Pertanyaan 4: Dapatkah pemutus arus vakum digunakan untuk peralihan bank kapasitor?
Jawaban: Ya, pemutus sirkuit vakum dapat digunakan untuk peralihan bank kapasitor, tetapi harus dirancang khusus untuk aplikasi ini. Peralihan bank kapasitor menerapkan persyaratan khusus, termasuk kemampuan untuk menahan arus masuk yang tinggi dan bebas gangguan. Pabrik kami dapat menyediakan pemutus dengan desain kontak dan nosel khusus untuk peralihan bank kapasitor.
Pertanyaan 5: Berapa waktu tunggu tipikal untuk pemutus sirkuit vakum dalam ruangan?
Jawaban: Waktu tunggu tipikal untuk Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan adalah 4 hingga 8 minggu, tergantung pada peringkat tegangan, kapasitas pemutusan, dan persyaratan penyesuaian. Untuk model standar, waktu tunggu mungkin lebih pendek. Di Zhejiang Usune Electric Co., Ltd., kami bekerja sama dengan pelanggan kami untuk memenuhi jadwal proyek mereka.
Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan sangat penting untuk sistem distribusi tegangan menengah karena menyediakan penyelesaian kesalahan yang cepat, melindungi peralatan yang terhubung, dan memberikan fleksibilitas operasional yang dibutuhkan jaringan modern. Penyela vakum menawarkan pengoperasian bebas perawatan dan masa pakai mekanis yang lama, menjadikannya pilihan dominan untuk switchgear dalam ruangan. Bagi manajer pengadaan dan insinyur utilitas, memilih pemutus yang tepat merupakan keputusan penting yang mempengaruhi keandalan dan stabilitas sistem distribusi. Di Zhejiang Usune Electric Co., Ltd., pabrik kami memiliki keahlian dan kemampuan untuk memproduksi Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan yang memenuhi persyaratan tegangan menengah yang paling menuntut. Kami menggunakan teknologi penyela vakum yang canggih, mekanisme operasi yang andal, dan pengujian yang ketat untuk memastikan bahwa pemutus kami memberikan kinerja yang andal.
Baik Anda sedang membangun gardu distribusi baru, meningkatkan jajaran switchgear yang ada, atau mencari pemutus arus pengganti, kami mengundang Anda untuk menghubungi kami guna mendiskusikan kebutuhan Anda. Kami dapat menyediakan data teknis, mengetik laporan pengujian, dan solusi khusus. Komitmen kami terhadap kualitas dan kepuasan pelanggan telah menjadikan kami mitra terpercaya untuk utilitas di seluruh dunia.
Hubungi Zhejiang Usune Electric Co., Ltd. hari iniuntuk mendiskusikan persyaratan Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan Anda dan mengetahui bagaimana pemutus kami dapat melindungi sistem distribusi tegangan menengah Anda.
-
