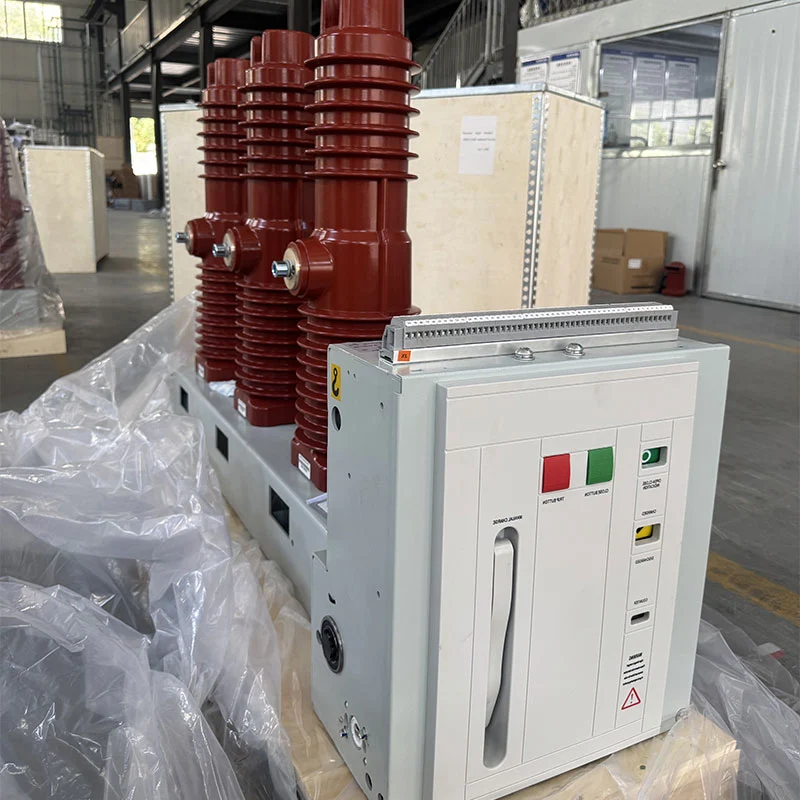

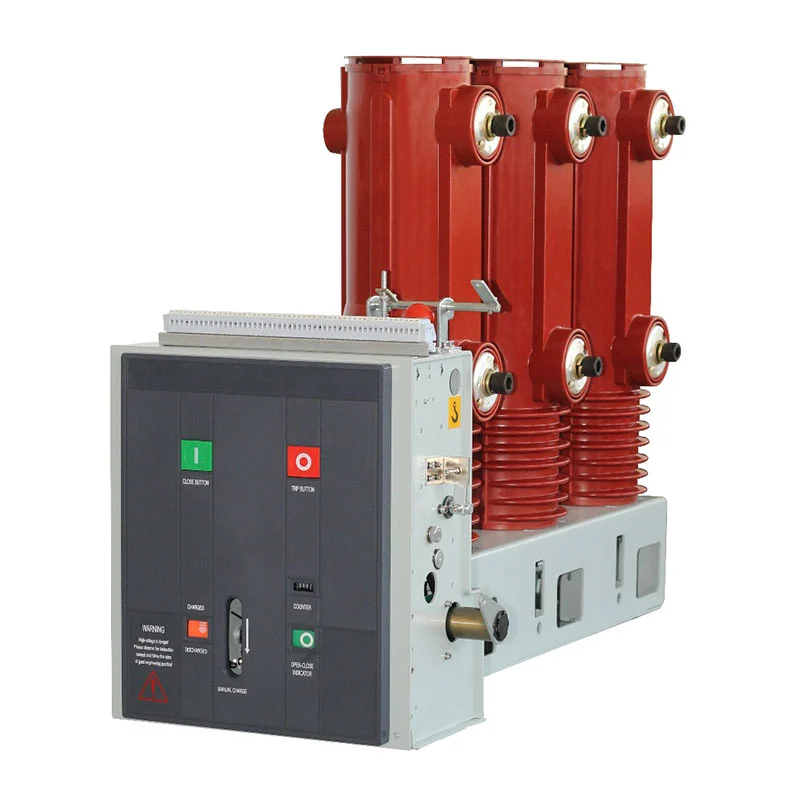

Tidak seperti kabinet switchgear lengkap, Pemutus Sirkuit Vakum Dalam Ruangan ZN85C-40.5 40.5kV ini berfokus pada inti fungsi switching dari rangkaian daya. Struktur tetap yang dipasang di samping, mekanisme operasi pegas modular dan teknologi interupsi vakum memberikan solusi praktis untuk aplikasi dalam ruangan kelas 40,5kV, termasuk sistem dimana diperlukan operasi peralihan yang sering.
Mekanisme pengoperasian dirancang khusus untuk karakteristik pemutus sirkuit vakum 40,5kV. Itu mengadopsi mekanisme pegas modular yang dipasang di dalam rangka pemutus, memungkinkan karakteristik keluaran mekanis agar sesuai dengan persyaratan pengoperasian pemutus vakum.
Mekanismenya dirancang mengelilingi susunan pemutus atas dan bawah dan membentuk bagian terpadu dari pemutus struktur keseluruhan. Konfigurasi ini menyederhanakan jalur transmisi mekanis sekaligus memberikan dasar yang stabil operasi penutupan dan pembukaan.
Konfigurasi pemasangan samping tetap ditujukan untuk peralatan listrik dalam ruangan di mana pemutus dipasang sebagai a komponen peralihan khusus. Tergantung pada desain proyek, konfigurasi seperti jalur keluar kanan, atas pengaturan masuk dan tertanam dapat dipilih.
Dibandingkan dengan kabinet switchgear lengkap yang dapat ditarik, struktur ini memungkinkan perancang proyek untuk fokus mengintegrasikan pemutus dengan peralatan listrik primer dan sekunder yang diperlukan sesuai dengan spesifikasinya pengaturan sistem.
Energi penutup disimpan secara mekanis dalam mekanisme pegas. Penyimpanan energi dapat diselesaikan melalui motor atau secara manual dengan pegangan penyimpan energi. Selama pengoperasian bermotor, sistem roda gigi transmisi menggerakkan poros penyimpan energi dan mengencangkan pegas penutup hingga posisi penyimpanan energi yang ditentukan tercapai.
Setelah penyimpanan energi selesai, mekanisme penahan menahan pegas pada posisinya dan penyimpanan energi indikator berubah ke status yang sesuai. Sakelar bantu juga memutus catu daya motor ketika posisi energi yang tersimpan tercapai, sehingga pemutus siap untuk perintah penutupan.
Operasi penutupan dapat dimulai secara manual melalui tombol penutup atau secara elektrik melalui kontrol sirkuit. Ketika elektromagnet penutup beroperasi, energi pegas yang tersimpan dilepaskan melalui cam dan mekanisme transmisi.
Mekanisme penghubung kemudian menggerakkan batang operasi berinsulasi dan menggerakkan kontak menuju posisi penutupan sementara mengompresi pegas kontak. Setelah langkah penutupan selesai, mekanisme penahan mempertahankan penutupannya posisi dan sakelar bantu berubah sesuai.
Pembukaan dapat dimulai secara manual atau melalui perintah pembukaan listrik. Mekanisme pelepas pembuka membuka kunci penahan penutup, memungkinkan energi yang tersimpan dari kontak dan pegas pengereman untuk memisahkan pemutus vakum kontak.
Selama tahap akhir gerakan pembukaan, penyangga hidrolik menyerap sisa energi mekanik dan mengontrol posisi pemisahan. Mekanisme terkoordinasi ini membantu menjaga proses pembukaan terkendali.
Pemutus dapat dikonfigurasi dengan daya pengoperasian AC atau DC sesuai dengan kebutuhan proyek. Yang disediakan konfigurasi mencakup opsi AC110/220V dan DC110/220V untuk kumparan penutup dan pembuka, memberikan fleksibilitas untuk berbagai gardu induk dan sistem kontrol industri.
Kumparan penutup memiliki daya pengenal 288W, sedangkan koil pembuka juga ditentukan pada 288W. Pengoperasian normal rentang tegangan adalah 85%–110% dari tegangan pengenal untuk kumparan penutup dan 65%–120% dari tegangan pengenal untuk kumparan pembuka.
Motor penyimpan energi menyediakan persiapan otomatis untuk operasi penutupan berikutnya. ZYJ220 yang disertakan konfigurasi menggunakan daya DC220V dengan daya input terukur 90W. Pada tegangan operasi pengenal, penyimpanan energi waktu ditentukan tidak lebih dari 15 detik.
Pengaturan ini memungkinkan pemutus untuk memulihkan kondisi energi yang tersimpan setelah pengoperasian tanpa memerlukannya intervensi manual terus menerus.
Pemutus vakum bertanggung jawab untuk memutus rangkaian listrik selama operasi pembukaan. Ketika kontak terpisah, proses interupsi terjadi di dalam penyela vakum, bukan di dalam ruang peralihan berinsulasi udara.
Kombinasi interupsi vakum dan transmisi mekanis yang dioperasikan pegas menjadikan pemutus ini cocok untuk digunakan aplikasi tegangan menengah dalam ruangan yang memerlukan kinerja peralihan yang dapat diandalkan dan pengoperasian berulang.
Desain asli seri ZN85C-40.5 mempertimbangkan aplikasi yang memerlukan peralihan sering. Ini beroperasi Mekanismenya disesuaikan dengan karakteristik pemutus vakum 40.5kV, sedangkan penyimpanan energi bermotor sistem mengurangi kebutuhan pengisian manual berulang-ulang.
Hal ini membuat peralatan tersebut cocok untuk fasilitas industri, gardu induk, dan pembangkit listrik tempat operasi switching merupakan bagian dari manajemen sistem kelistrikan normal.
Pemutus ini dapat dimasukkan ke dalam distribusi daya dalam ruangan dan sistem kontrol listrik dalam pembangkit listrik fasilitas yang memerlukan peralihan dan perlindungan sirkit listrik yang andal.
Di gardu induk, konfigurasi dalam ruangan tetap dapat diintegrasikan ke dalam jaringan listrik tegangan tinggi yang sesuai sistem sesuai dengan pengaturan sirkuit primer, skema kontrol dan persyaratan perlindungan.
Untuk fasilitas industri dan pertambangan dengan beban listrik yang besar, pemutus dapat menyediakan peralihan dan fungsi perlindungan dalam sistem distribusi daya dalam ruangan dan cocok untuk aplikasi yang membutuhkan reguler peralihan operasi.
Karena operasi penutupan dan pembukaan dapat dikontrol secara elektrik, pemutus dapat diintegrasikan dengan sistem kendali sekunder yang sesuai untuk operasi lokal atau jarak jauh sesuai dengan desain proyek.
| Barang | Spesifikasi |
| Model | ZN85C-40.5 |
| Tegangan terukur | 40.5kV |
| Sistem | AC tiga fasa |
| Frekuensi terukur | 50Hz |
| Instalasi | Dalam |
| Struktur | Tetap dipasang di samping |
| Mekanisme operasi | Mekanisme operasi pegas modular |
| Penyimpanan energi | Bermotor/manual |
| Operasi penutupan | Manual/listrik |
| Operasi pembukaan | Manual/listrik |
| Menutup tegangan koil | AC110/220V, DC110/220V |
| Tegangan kumparan pembuka | AC110/220V, DC110/220V |
| Menutup daya koil | 288W |
| Kekuatan koil pembuka | 288W |
| Motor penyimpan energi | ZYJ220 |
| Tegangan pengenal motor | DC220V |
| Daya masukan terukur motor | 90W |
| Waktu penyimpanan energi | ≤15 detik |
| Konfigurasi | Keluar kanan / masuk atas / tertanam sesuai desain |
Peralatan ini ditujukan untuk pemasangan di dalam ruangan dan harus digunakan di lingkungan yang cocok untuk tegangan tinggi peralatan listrik. Tugas akhir harus mempertimbangkan suhu lingkungan, kelembaban, ketinggian, ventilasi dan kondisi lingkungan lainnya saat menentukan konfigurasi kelistrikan lengkap.
Pemutus harus dipasang di lokasi tanpa getaran parah, benturan, atau kondisi lingkungan yang korosif. Pengaturan instalasi juga harus memastikan ruang pengoperasian dan pemeliharaan yang cukup di sekitar peralatan dan menjaga keselarasan mekanis yang diperlukan dari pemutus dan komponen listrik terkait.
Zhejiang Usune Electric Co, Ltd menerapkan sistem manajemen terpadu yang mencakup kualitas produk, lingkungan manajemen dan kesehatan dan keselamatan kerja. Perusahaan memegang sertifikasi ISO 9001, ISO 14001 dan ISO 45001, mendukung proses manufaktur terkontrol mulai dari pemilihan komponen hingga perakitan dan inspeksi.
Produk ini dikembangkan sesuai dengan standar IEC dan GB yang berlaku, dengan parameter dan konfigurasi kelistrikan ditentukan sesuai dengan kebutuhan spesifik proyek. Sertifikasi CE juga tersedia untuk yang berlaku konfigurasi produk, memberikan dukungan dokumentasi tambahan untuk proyek internasional.
Pemutus Sirkuit Vakum Dalam Ruangan ZN85C-40.5 40.5kV telah direferensikan dalam Proyek Peluncuran Roket Cas-space, memberikan contoh aplikasi teknik praktis untuk peralatan listrik tegangan tinggi Usune dalam tuntutan lingkungan industri.
Pemutus Sirkuit Vakum Dalam Ruangan ZN85C-40.5 40.5kV pada dasarnya adalah komponen peralihan dan perlindungan, sementara a panel switchgear lengkap yang dapat ditarik mengintegrasikan pemutus dengan busbar, kompartemen kabel, peralatan kontrol, perangkat perlindungan dan komponen kabinet lainnya. Oleh karena itu, breaker lebih cocok bila proyek memerlukan a perangkat switching 40,5kV khusus untuk integrasi ke sistem kelistrikan yang lebih besar.
| Perbandingan | Pemutus Sirkuit Vakum ZN85C-40.5 | Switchgear VCB yang dapat ditarik | Kabinet Distribusi Tegangan Rendah |
| Fungsi utama | Peralihan dan perlindungan sirkuit | Menyelesaikan distribusi dan peralihan MV | Distribusi daya LV |
| Kelas tegangan | 40.5kV | Tegangan sedang | Tegangan rendah |
| Instalasi | Tetap | Dapat ditarik | Tetap / dapat ditarik |
| Fokus utama | Mekanisme operasi dan interupsi | Sistem kabinet lengkap | Distribusi daya |
| Penyimpanan energi | Mekanisme pegas | Mekanisme operasi VCB | Tergantung pada konfigurasi ACB/MCCB |
| Kontrol | Manual/listrik | Lokal / listrik | Lokal / listrik |
| Aplikasi khas | Pembangkit listrik, gardu induk, industri | sistem distribusi MV | Pabrik, gedung dan fasilitas komersial |
Usune dapat menentukan konfigurasi yang sesuai sesuai dengan diagram garis tunggal pelanggan, tegangan pengenal, kontrol daya, pengaturan instalasi dan persyaratan pengoperasian. Pendekatan ini membantu memastikan bahwa yang terpilih pemutus kompatibel dengan peralatan listrik primer dan sekunder di sekitarnya.
Untuk proyek dengan tegangan kontrol khusus, pengaturan instalasi atau persyaratan pengoperasian, persyaratan teknis konfigurasi dapat didiskusikan sebelum produksi. Hal ini memungkinkan Pemutus Sirkuit Vakum Dalam Ruangan ZN85C-40.5 40.5kV untuk disesuaikan dengan sistem kelistrikan sebenarnya daripada mengandalkan konfigurasi standar tetap.
Ini adalah pemutus sirkuit vakum 40,5kV dalam ruangan yang dirancang untuk kontrol dan perlindungan listrik di pembangkit listrik, gardu induk, fasilitas industri dan perusahaan pertambangan.
ZN85C-40.5 menggunakan konfigurasi tetap yang dipasang di samping, bukan struktur troli yang dapat ditarik.
Ya. Mekanisme pegas mendukung penyimpanan energi manual dan pengoperasian manual, begitu pula pengoperasian listrik tersedia.
Kumparan penutup dan pembuka dapat dikonfigurasi untuk AC110/220V atau DC110/220V sesuai dengan kebutuhan proyek.
Waktu penyimpanan energi yang ditentukan dari konfigurasi motor ZYJ220 adalah ≤15 detik pada tegangan pengenal.
Ya. Produk ini dirancang untuk aplikasi yang memerlukan pengoperasian sering, tergantung pada pengoperasian yang berlaku kondisi dan konfigurasi teknis.
Ya. Usune dapat mengonfigurasi produk sesuai dengan gambar proyek, parameter kelistrikan, persyaratan kontrol, dan kondisi instalasi.
