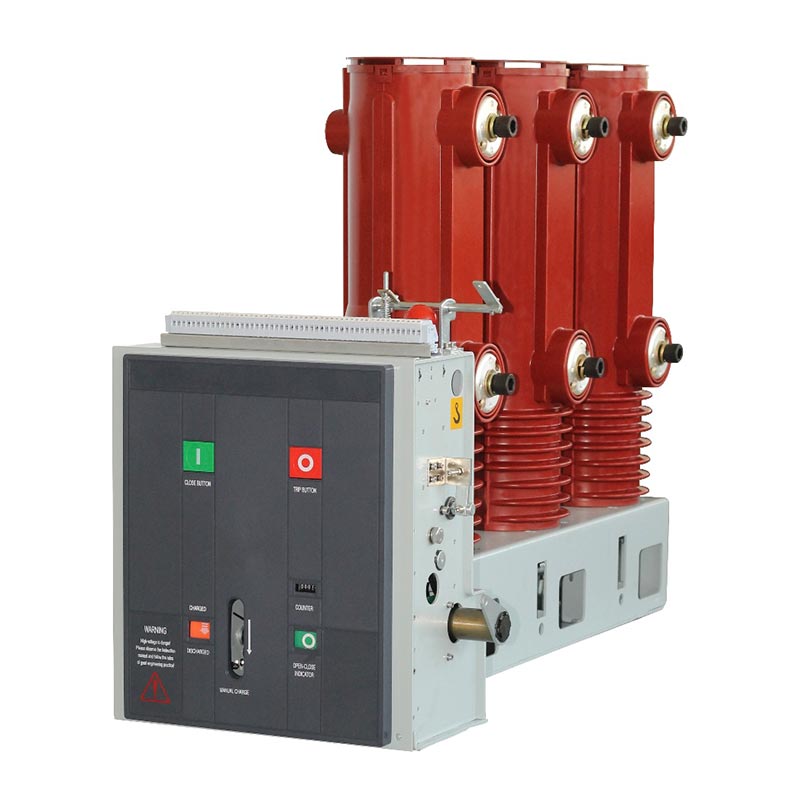

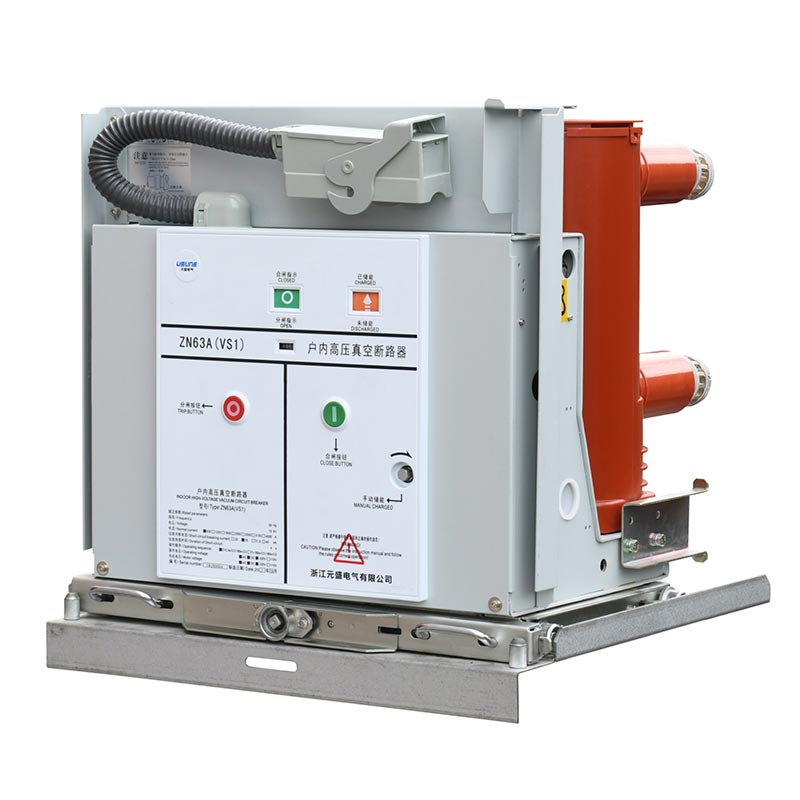

Pemutus Sirkuit Vakum Vcb Dalam Ruangan 33kv

Pemutus Sirkuit Vakum Vcb Dalam Ruangan Usune 33kv adalah produk generasi baru yang dirancang berdasarkan switchgear canggih Konsep penelitian dan pengembangan dan kebutuhan aktual pasar distribusi tenaga listrik global. Sangat cocok untuk AC tiga fasa Sistem distribusi daya dalam ruangan 50Hz dengan tegangan pengenal 40,5kV (tingkat operasi 33kV), menjalankan inti fungsi seperti peralihan beban normal, gangguan arus gangguan, perlindungan kelebihan beban sistem, dan peralatan isolasi keselamatan.

Produk ini meninggalkan struktur yang rumit dan berlebihan, mengadopsi kerangka terintegrasi dan tata letak modular, dioptimalkan untuk pemasangan pemasangan samping tetap dalam switchgear tegangan tinggi. Ini menawarkan keuntungan signifikan dalam ruang kabinet adaptasi, stabilitas struktural secara keseluruhan, dan operasi serta pemeliharaan selanjutnya. Dibandingkan dengan dalam ruangan konvensional pemutus sirkuit vakum, lebih mudah beradaptasi dengan kondisi pengoperasian yang sering, memiliki umur mekanis yang lebih lama, dan konsistensi operasi yang lebih stabil, sepenuhnya memenuhi persyaratan operasi kritis yang berkelanjutan dan andal hubungan catu daya.

Keunggulan Produk Inti

1. R&D Profesional + Desain Berbasis Skenario

Dikembangkan secara khusus untuk mengatasi kelemahan aplikasi praktis pada switchgear dalam ruangan 33kV/40.5kV, ini Mengadopsi logika desain saklar profesional. Karakteristik keluaran mekanisnya sangat cocok dengan persyaratan operasional pemutus vakum. Semua konfigurasi struktural dan kinerja dirancang untuk instalasi tetap dalam ruangan, operasi rutin, gardu induk, dan skenario distribusi tenaga industri. Itu teknologinya sudah matang dan sangat praktis untuk aplikasi teknik.

2. Pengujian Dunia Nyata + Umpan Balik Aplikasi yang Stabil

Pemutus Sirkuit Vakum Vcb Dalam Ruangan 33kV menggunakan mekanisme operasi pegas modular yang matang. Transmisinya strukturnya sederhana dan andal, tanpa sambungan transmisi yang rumit atau mudah rusak. Diverifikasi dalam banyak hal distribusi tenaga listrik industri, peningkatan gardu induk, dan proyek pasokan listrik pertambangan, menunjukkan kinerja yang sangat baik kinerja dalam akurasi penutupan dan pembukaan, masa pakai mekanis, dan kemampuan anti-interferensi.

3. Kinerja Terstandar + Parameter Pendukung Lengkap

Kumparan pengoperasian, motor penyimpan energi, dan logika pengoperasian semuanya dirancang sesuai dengan parameter terukur. Itu rentang adaptasi tegangan jelas, dan logika hubungan sakelar bantu dapat diandalkan. Penutupan produk, pembukaan, dan operasi penyimpanan energi distandarisasi, dengan dimensi, antarmuka, dan kabel yang lengkap konfigurasi. Ini dapat langsung dicocokkan dengan switchgear dalam ruangan standar 33kV, menawarkan kompatibilitas yang kuat dan kemampuan penggantian yang tinggi.

4. Desain yang Aman, Stabil, dan Ramah Pengguna

Dilengkapi dengan mode penyimpanan energi listrik/manual ganda, indikator status dan sakelar bantu disinkronkan. Desain penyerapan penyangga hidraulik digunakan pada tahap akhir tripping, yang secara efektif mengurangi keausan akibat benturan dan meningkatkan keselamatan operasional. Ini memberikan umpan balik yang jelas tentang penyimpanan energi dan status pembukaan/penutupan, menghindari risiko kesalahan pengoperasian dan secara komprehensif memastikan keselamatan pengoperasian dan pemeliharaan di lokasi.

Struktur Operasi dan Sistem Mekanik

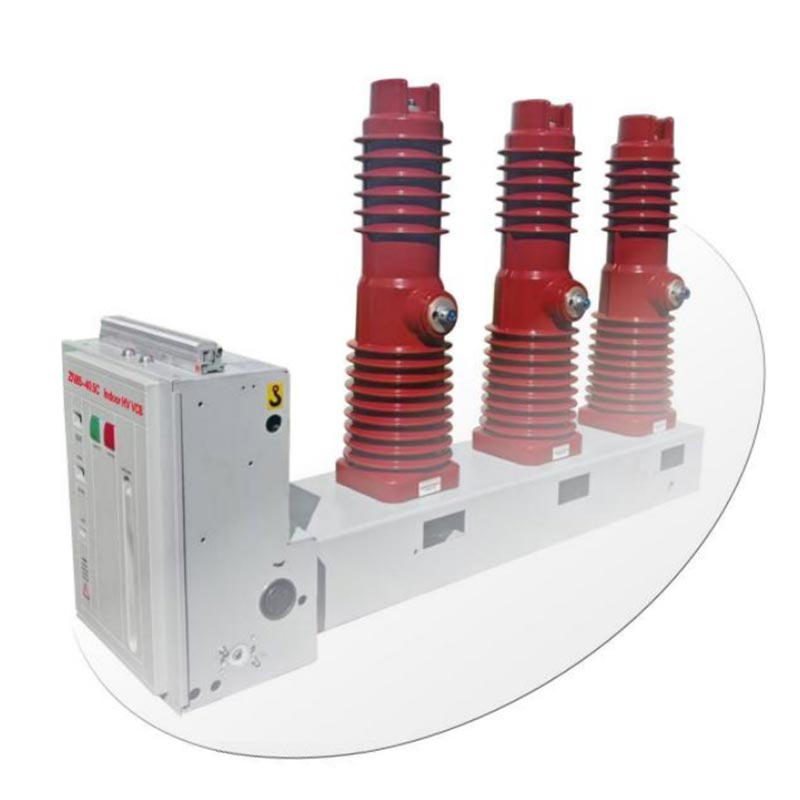

Inti dari Pemutus Sirkuit Vakum Vcb Dalam Ruangan Usune ZN85C-40.5 33kV menggunakan pengoperasian pegas modular khusus mekanisme, yang dipasang seluruhnya di dalam rangka peralatan dan merupakan komponen inti yang sangat diperlukan struktur keseluruhan pemutus sirkuit. Mekanisme ini dirancang khusus untuk pemasangan di sisi tetap dalam ruangan 40,5kV model, dengan struktur transmisi yang sangat disederhanakan dan distribusi gaya yang lebih rasional.

Sorotan strukturalnya yang paling signifikan adalah adaptasi sempurna terhadap tata letak vertikal pemutus sirkuit, memungkinkan perakitan yang sangat terintegrasi dengan sirkuit utama dan sistem tiang. Kurva gaya keluaran mekanisme sangat cocok dengan persyaratan operasional penyela vakum, menghindari masalah seperti pengoperasian yang tidak sesuai kecepatan, tekanan kontak tidak stabil, dan umur mekanis pendek yang disebabkan oleh mekanisme konvensional. Itu benar sangat cocok untuk karakteristik mekanis dan kondisi pengoperasian sirkuit vakum dalam ruangan 40.5kV pemutus.

Prinsip Kerja dan Alur Operasi

1. Operasi Penyimpanan Energi

Daya penutup pemutus sirkuit sepenuhnya disediakan oleh penyimpanan energi pegas penutup, yang mendukung keduanya penggerak motor listrik dan mode pengoperasian pegangan manual. Bahkan saat listrik padam atau pemeliharaan, dipastikan normal penyimpanan energi dan penutupan cadangan.

Dalam mode penyimpanan energi listrik, motor penyimpan energi yang dipasang pada pelat samping mekanisme menggerakkan roda gigi sistem transmisi. Dalam mode penyimpanan energi manual, operator menarik pegangan penyimpanan energi khusus, sambil berputar poros roda gigi dan rakitan roda gigi. Melalui kopling overrunning, poros penyimpan energi berputar secara serempak, meregangkan pegas penutup untuk melengkapi penyimpanan energi.

Setelah mencapai penyimpanan energi penuh, pawl penyimpan energi mengunci roller bubungan dan kopling overrunning dengan aman secara otomatis terlepas. Secara bersamaan, pelat penghubung menggerakkan indikator penyimpanan energi untuk membalik, menampilkan indikator "energi tersimpan", dan sakelar bantu beralih untuk memutus daya motor. Pada saat ini titik, pemutus sirkuit memasuki kondisi siap penutupan, dengan status yang jelas dan dapat diandalkan.

2. Operasi Penutupan

Penutupan dapat dilakukan dengan menekan tombol penutup secara manual atau mengontrol elektromagnet penutup dari jarak jauh. Saat dipicu, mekanisme penyimpanan energi melepaskan kunci pawl, dan pegas penutup yang telah disimpan sebelumnya dengan cepat berkontraksi, menyebabkan bubungan, poros penyimpan energi, dan kopling overrunning bergerak serempak.

Bubungan selanjutnya menggerakkan mekanisme penghubung, mendorong batang tarik berinsulasi dan menggerakkan kontak ke arah penutupan posisi, menekan pegas cakram kontak, dan menetapkan tekanan kontak stabil yang diperlukan untuk pengenal konduksi saat ini. Setelah ditutup, pawl penutup mengunci roller mekanisme, mempertahankan posisi tertutup; itu indikator penyimpanan energi dan sakelar bantu diatur ulang secara otomatis, menghubungkan sirkuit motor. Dengan eksternal catu daya, ia segera memasuki kondisi penyimpanan energi kembali, indikator penutupan/pembukaan beralih ke keadaan "tertutup", dan sakelar utama dan tambahan menyelesaikan peralihan sinkron.

3. Operasi Tersandung

Trip dapat dipicu dengan tiga cara: secara manual melalui tombol trip, melalui unit trip listrik eksternal, atau melalui satuan perjalanan arus lebih. Setelah dipicu, kait penutup akan terbuka, melepaskan status penguncian di antara mekanisme dan roller.

Di bawah aksi gabungan pegas kontak dan pegas tersandung, kontak bergerak dan stasioner di dalamnya ruang interupsi vakum dari tiang tetap dengan cepat dan andal terpisah, mencapai arus gangguan atau beban gangguan saat ini. Pada tahap selanjutnya dari tindakan tersandung, penyangga hidraulik internal menyerap sisa energi tumbukan, membatasi posisi tersandung akhir, mengurangi kebisingan dan keausan akibat benturan mekanis, dan memperpanjang umur mekanis peralatan secara keseluruhan.

Parameter Listrik dan Mekanik Utama

Metode dan Dimensi Pemasangan

Usune ZN85C-40.5 mengadopsi struktur pemasangan tetap yang dipasang di samping, dirancang khusus untuk ruangan standar switchgear tegangan tinggi. Ini memiliki kompatibilitas kabinet yang tinggi, perakitan yang mudah, commissioning, dan selanjutnya pemeliharaan, dan mendukung tiga metode pemasangan kabel utama:

- Jenis kabel keluar sisi kanan
- Jenis kabel masuk atas
- Jenis instalasi tersembunyi

Dimensi keseluruhan secara ketat mematuhi spesifikasi pencocokan unit keseluruhan (lihat Gambar 1 untuk detailnya jarak lubang pemasangan, panjang keseluruhan, lebar, tinggi, dan dimensi sambungan busbar), memungkinkan terstandarisasi penggantian dan pencocokan kabinet terpadu, mengurangi biaya desain, modifikasi, dan pemasangan pelanggan.

Pertanyaan Umum

Q1: Apakah produk ini cocok untuk sistem tenaga 33kV dan 40.5kV?

J: Ya. Tegangan desain terukur produk adalah 40,5kV, sepenuhnya memenuhi persyaratan pengoperasian dalam ruangan konvensional sistem tenaga 33kV. Ini memiliki insulasi yang cukup dan margin kapasitas putus, serta dapat aman dan stabil diterapkan pada proyek switchgear dalam ruangan 33kV di perusahaan industri dan pertambangan, pembangkit listrik, dan kecil dan gardu induk berukuran sedang.

Q2: Bagaimana jika pasokan listrik di lokasi terputus dan penyimpanan energi tidak dapat diselesaikan secara listrik?

J: Pemutus Sirkuit Vakum Vcb Dalam Ruangan 33kV ini dilengkapi dengan pegangan penyimpanan energi manual khusus. Ketika catu daya eksternal terputus atau motor mati, operator dapat menyelesaikan penutupan dan energi secara manual operasi penyimpanan melalui pegangan penyimpanan energi, mencapai operasi penutupan normal dan meningkat secara signifikan kemampuan operasi darurat peralatan dalam kondisi pemadaman listrik dan pemeliharaan.

Q3: Apa keunggulan inti dari tipe yang dipasang di samping tetap ini dibandingkan dengan vakum tipe kereta tangan konvensional pemutus arus?

J: Model tetap yang dipasang di samping ini memiliki kekakuan struktural yang lebih kuat dan ruang pemasangan radial yang lebih sedikit, menjadikannya lebih mudah dicocokkan dengan switchgear kompak. Ia juga menawarkan stabilitas yang lebih tinggi dalam pengoperasian dan getaran yang sering kondisi. Pemasangan, perbaikan, dan perawatan selanjutnya lebih sederhana sehingga lebih cocok untuk industri pengguna, proyek retrofit, dan skenario penggantian tipe laci non-sepenuhnya dengan persyaratan tinggi untuk tetap dan operasi yang andal.
