Dengan terus berkembangnya sistem tenaga industri, pembangkit listrik dan fasilitas kelistrikan memerlukan solusi isolasi daya yang lebih aman dan andal selama pemeliharaan peralatan.Sakelar pemutus tegangan tinggimemainkan peran penting dalam memastikan keselamatan listrik dengan menyediakan isolasi yang andal dan meningkatkan efisiensi pemeliharaan.
Sakelar Pemutus Tegangan Tinggi Dalam Ruangan Seri GN22-6 adalah perangkat listrik tegangan tinggi generasi baru yang dikembangkan untuk sistem tenaga tegangan menengah. Dengan mengintegrasikan teknologi transmisi mekanis canggih, struktur kontak yang dioptimalkan, dan komponen konduktif berkekuatan tinggi, seri GN22-6 memberikan kinerja isolasi yang andal untuk pembangkit listrik besar dan aplikasi kelistrikan industri.

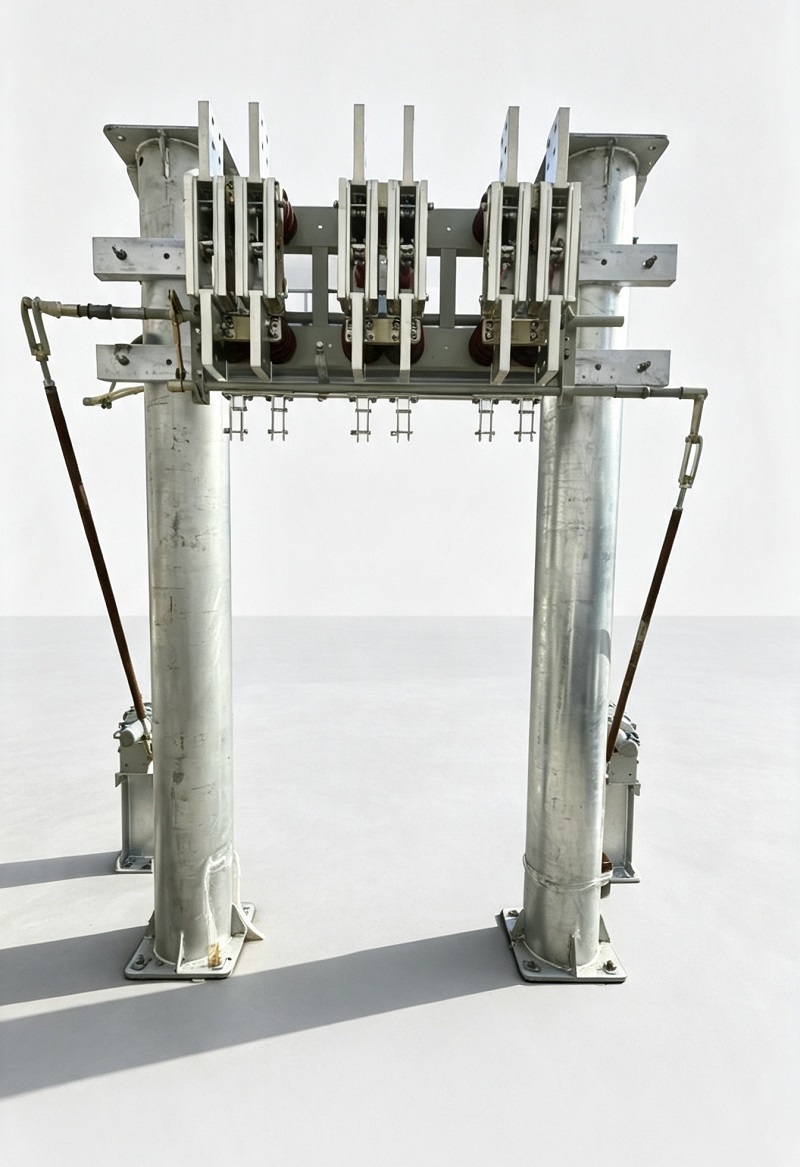

Sakelar pemutus tegangan tinggi dalam ruangan GN22-6 terutama digunakan di pembangkit listrik besar dan sistem kelistrikan untuk mengisolasi catu daya selama pemeriksaan dan pemeliharaan peralatan. Produk ini dapat dikonfigurasikan sebagai tiga unit tiang tunggal independen atau rakitan tiga tiang terintegrasi, memberikan opsi pemasangan yang fleksibel untuk kebutuhan sistem tenaga yang berbeda.
Sakelar pemutus dan mekanisme operasi pencocokannya mematuhi GB 1985 (Arus Bolak-balikSakelar Pemutus Tegangan Tinggidan Sakelar Pembumian), memastikan kinerja yang andal dan kompatibilitas dengan standar peralatan listrik tegangan tinggi.
| Barang | Persyaratan Teknis |
|---|---|
| Ketinggian | ≤1000m |
| Suhu Sekitar | -25℃ ~ +40℃ |
| Kelembaban Relatif | ≤90% (pada +25℃) |
| Lingkungan Instalasi | Tidak ada gas korosif yang parah, kabut garam, debu, bahan peledak atau erosif |
| Kondisi Getaran | Tidak ada getaran parah yang sering terjadi |
Seri GN22-6 mengadopsi struktur bilah pisau tiga tiang. Komponen konduktif dari setiap tiang dipasang pada rangka dasar melalui isolator tiang atau isolator bushing, memastikan dukungan mekanis yang stabil dan kinerja insulasi listrik.
Bilah sakelar dibuat dari pelat tembaga yang dipertebal dengan teknologi pemesinan presisi, sehingga meningkatkan kualitas permukaan dan konduktivitas listrik komponen konduktif. Struktur kontak yang dioptimalkan memberikan kinerja koneksi yang andal dan menawarkan kemampuan pembersihan mandiri selama pengoperasian, membantu mengurangi resistensi kontak dan meningkatkan stabilitas layanan.
Berbeda dari mekanisme sakelar pemutus tradisional, seri GN22-6 mengadopsi mekanisme penutupan dan penguncian dua langkah yang dirancang khusus untuk mengatasi tantangan umum antara tekanan kontak tinggi dan torsi pengoperasian.
Selama putaran pertama poros utama 80°, bilah sakelar bergerak dari posisi terbuka penuh ke posisi tertutup awal.

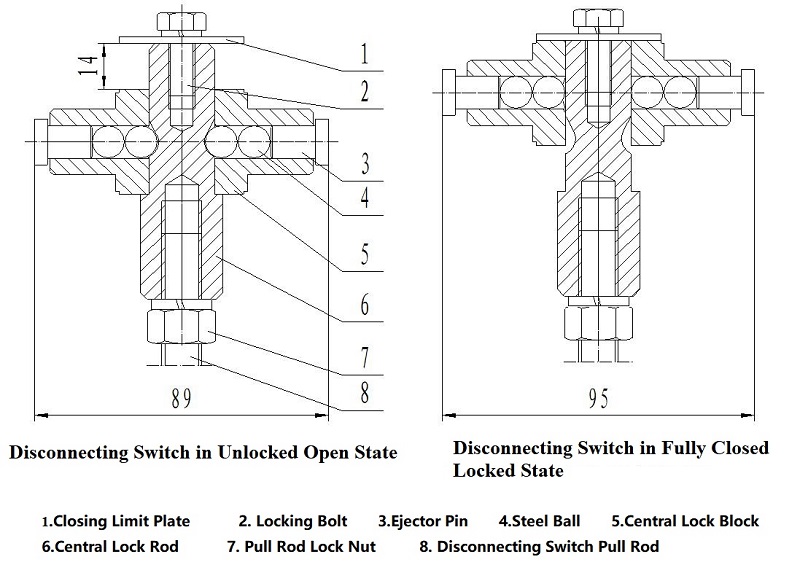

Selama putaran 10° berikutnya, mekanisme blok pengunci menggerakkan batang pengunci sentral, bola baja, dan pin ejektor. Pelat pengunci magnetik memperkuat gaya melalui struktur tuas, meningkatkan daya dorong sekitar 5,5 kali lipat dan menghasilkan tekanan kontak yang kuat pada bilah sakelar.
Struktur inovatif ini menyediakan:
Seri GN22-6 mendukung berbagai persyaratan arus pengenal, sehingga cocok untuk aplikasi distribusi daya dan isolasi pemeliharaan arus tinggi.
| Model | Tegangan Terukur (kV) | Tegangan Operasi Maksimum (kV) | Tegangan Penahan Frekuensi Daya 1 Menit (kV) | Nilai Saat Ini (A) | Arus Stabilitas Dinamis (kA) | Arus Stabilitas Termal 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Catatan: GN22-10 mewakili tipe yang dipasang di datar; C mewakili tipe tembus dinding; D mewakili tipe pembumian.
Sakelar pemutus GN22-6 mendukung metode pemasangan horizontal, vertikal, dan miring, memungkinkan integrasi fleksibel ke dalam sistem kelistrikan yang berbeda.
Mekanisme operasi yang kompatibel meliputi:
| Nilai Saat Ini | Torsi Operasi Maksimum |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Untuk menjaga kinerja yang stabil, pemeriksaan dan pemeliharaan rutin harus dilakukan setelah commissioning. Prosedur pemeliharaan yang direkomendasikan meliputi:
| Komponen | Bahan yang Direkomendasikan |
|---|---|
| Komponen Bergerak | Gemuk Pelumas ZG-1 |
| Hubungi Perlindungan Permukaan | SYB1607 Petrolatum Industri |
Ketika sistem kelistrikan terus berkembang menuju kapasitas yang lebih tinggi dan keandalan yang lebih baik, teknologi saklar pemutus yang canggih menjadi semakin penting untuk keselamatan listrik dan pemeliharaan peralatan.
Dengan kemampuan arus tinggi, struktur kontak yang dioptimalkan, dan desain mekanis yang andal, Sakelar Pemutus Tegangan Tinggi Dalam Ruangan GN22-6 memberikan solusi isolasi yang dapat diandalkan untuk pembangkit listrik, gardu induk, dan sistem kelistrikan industri.
Dengan meningkatkan keselamatan operasional dan keandalan peralatan, seri GN22-6 mendukung modernisasi dan pengembangan infrastruktur listrik tegangan menengah yang stabil.
