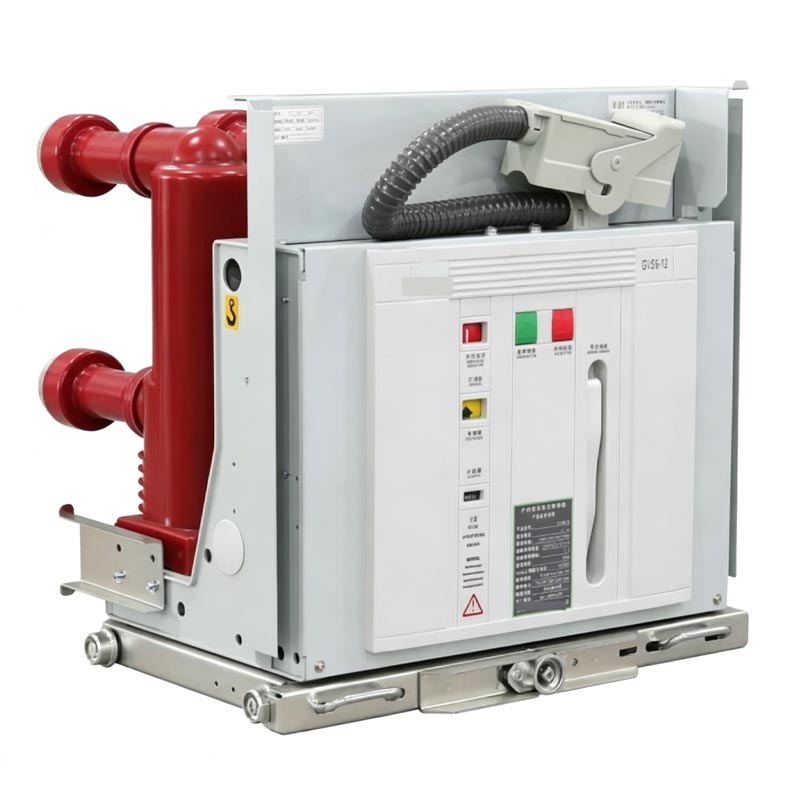

Pemutus Sirkuit Vakum Dalam Ruangan Hv

Pemutus Sirkuit Vakum Dalam Ruangan HV adalah pemutus sirkuit vakum tiga posisi tegangan tinggi dalam ruangan, dengan posisi sebagai "aman, andal, efisien, bebas perawatan, dan dapat beradaptasi dengan semua skenario." Sangat cocok untuk daya 3,6-12kV sistem, mengatasi kelemahan pemutus sirkuit tradisional dan berfungsi sebagai unit perlindungan inti untuk daya jaringan listrik dan peralatan industri.

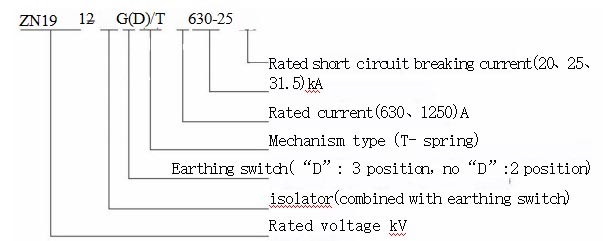

Kode barang dan artinya

Catatan: Jika tidak ada sakelar pembumian, poros operasi pembumian bertindak sebagai poros yang saling mengunci, dan dimensinya tetap tidak berubah.

Keuntungan Inti

1. Kinerja Elektromekanis Unggul dan Umur Panjang

Struktur mekanik yang stabil dan kinerja listrik yang sangat baik. Umur mekanis mencapai 3000 siklus saklar pemutus, 10.000 siklus untuk pemutus arus, dan 3000 siklus untuk saklar grounding. Sirkuit utama menggunakan tiang tertanam solid-state, meningkatkan kemampuan beradaptasi lingkungan dan keandalan isolasi, mencapai operasi bebas perawatan dan mengurangi biaya pemeliharaan.

2. Desain Modular dan Pengoperasian yang Nyaman

Rangka modular mengintegrasikan beberapa komponen inti, sehingga menghasilkan desain mini. Mekanisme operasinya bisa diganti dan dirawat secara independen, mendukung pengoperasian manual, penyimpanan energi AC/DC, dan kendali jarak jauh, beradaptasi dengan kebutuhan operasional yang berbeda dan meningkatkan efisiensi.

3. Perlindungan Berganda untuk Mencegah Kesalahan Pengoperasian

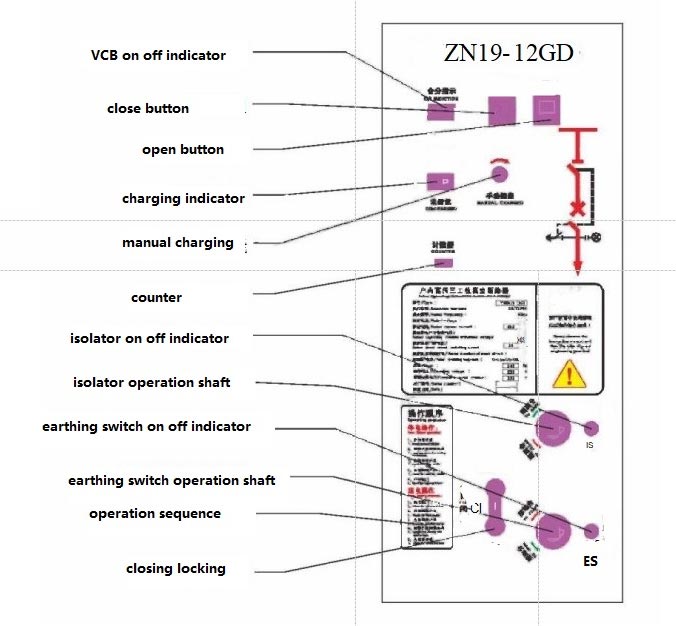

Pemutus Sirkuit Vakum Dalam Ruangan HV dilengkapi dengan perangkat saling mengunci elektromekanis yang komprehensif. Itu pemisah terlihat putus setelah tersandung, pintu kabinet saling bertautan dengan sakelar pembumian, dan saluran keluar dilengkapi dengan sensor indikator saluran hidup nirkontak, yang secara komprehensif memastikan operasional dan keamanan peralatan.

4. Aplikasi Serbaguna

Ini beradaptasi dengan berbagai jenis kabinet dan dapat dipasang dalam arah maju dan mundur. Cocok untuk berbagai beban, ini sangat cocok untuk skenario yang melibatkan pengoperasian yang sering dan arus hubung singkat ganda interupsi, memenuhi beragam kebutuhan distribusi listrik.

Parameter Teknis Inti

Kasus Aplikasi Dunia Nyata

Sebuah studi kasus dari perusahaan industri dan pertambangan skala menengah di Tiongkok bagian timur membuktikan kepraktisan produk tersebut nilai: Sistem distribusi listrik 10kV perusahaan awalnya menggunakan pemutus sirkuit oli tradisional, namun mengalami kerusakan dari kerugian yang tinggi, perawatan yang rumit, dan tingkat kegagalan yang tinggi (8%). Setelah mengganti rangkaian yang rusak dengan HV Pemutus Sirkuit Vakum Dalam Ruangan pada tahun 2023, pengoperasian bebas perawatan tercapai, menghemat 30.000 RMB dalam pemeliharaan tahunan biaya, mengurangi konsumsi energi sebesar 68%, menurunkan tingkat kegagalan hingga di bawah 1%, dan memastikan pengoperasian yang stabil selama 18 bulan tanpa kegagalan. Hal ini sepenuhnya menunjukkan nilai produk dalam "pengurangan biaya, peningkatan efisiensi, dan keselamatan," menampilkan kemampuan profesional Usune sebagai pemasok.

Petunjuk Penggunaan dan Perawatan Produk

1. Kondisi Pengoperasian yang Berlaku

Pemutus Sirkuit Vakum Dalam Ruangan HV cocok untuk lingkungan dalam ruangan dengan ketinggian ≤1000m, intensitas seismik ≤8 derajat, dan tidak ada korosi eksplosif atau getaran parah, dengan kelembapan rata-rata harian <95% dan rata-rata bulanan kelembaban <90%. Untuk ketinggian di atas 1000m, diperlukan perhitungan profesional saat seleksi.

2. Prosedur Operasional

Mendukung pengoperasian manual dan listrik: Pengoperasian manual memerlukan pegangan penyimpanan energi khusus untuk energi penyimpanan sebelum menutup dan membuka pemutus arus; pengoperasian listrik memerlukan sambungan ke daya sekunder pasokan, penyimpanan energi, dan pengoperasian melalui tombol kontrol. Sakelar isolasi membuka searah jarum jam dan menutup berlawanan arah jarum jam. Pintu kabinet dan sakelar grounding saling bertautan untuk keselamatan.

3. Persyaratan Pemeliharaan

Seluruh unit bebas perawatan; pemutus vakum hanya boleh diperiksa jika terjadi kerusakan eksternal dicurigai. Mekanisme pengoperasian memerlukan pemeriksaan rutin, dan bagian luarnya harus dibersihkan setelah 5 tahun operasi atau setelah pemeliharaan. Pemeliharaan harus dilakukan oleh personel yang berkualifikasi; catu daya tambahan harus diputus terlebih dahulu.

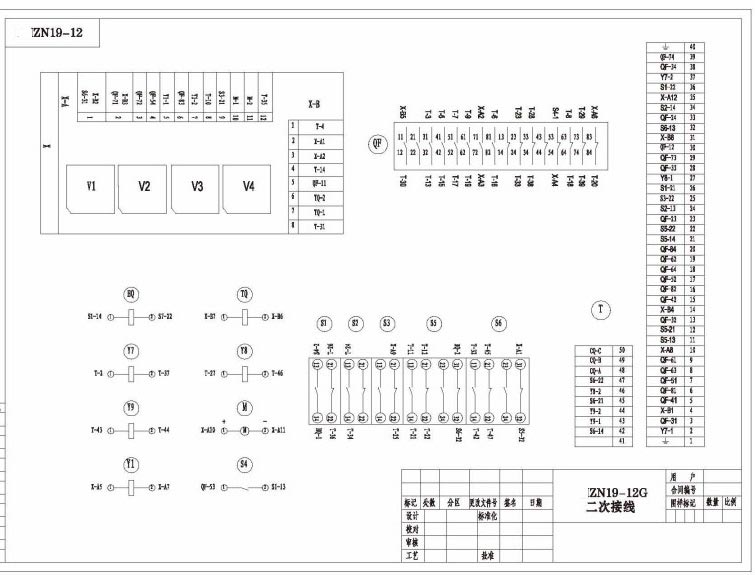

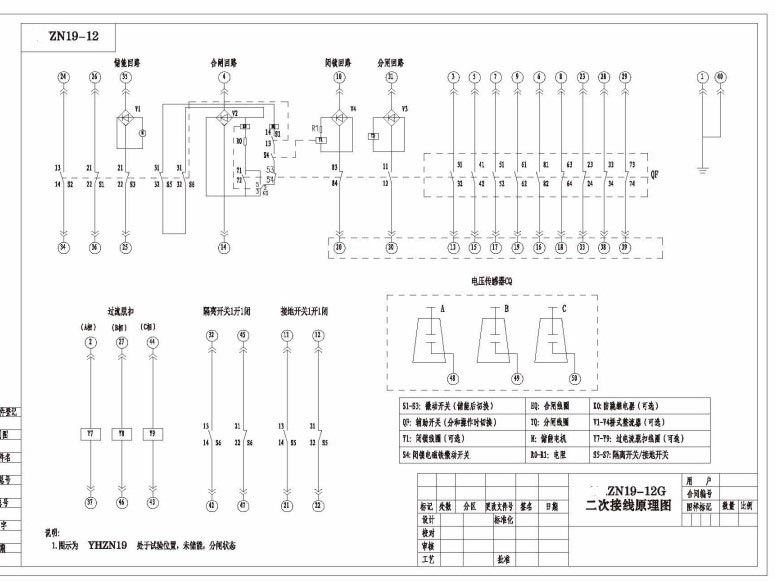

Dimensi luar dan diagram pengkabelan

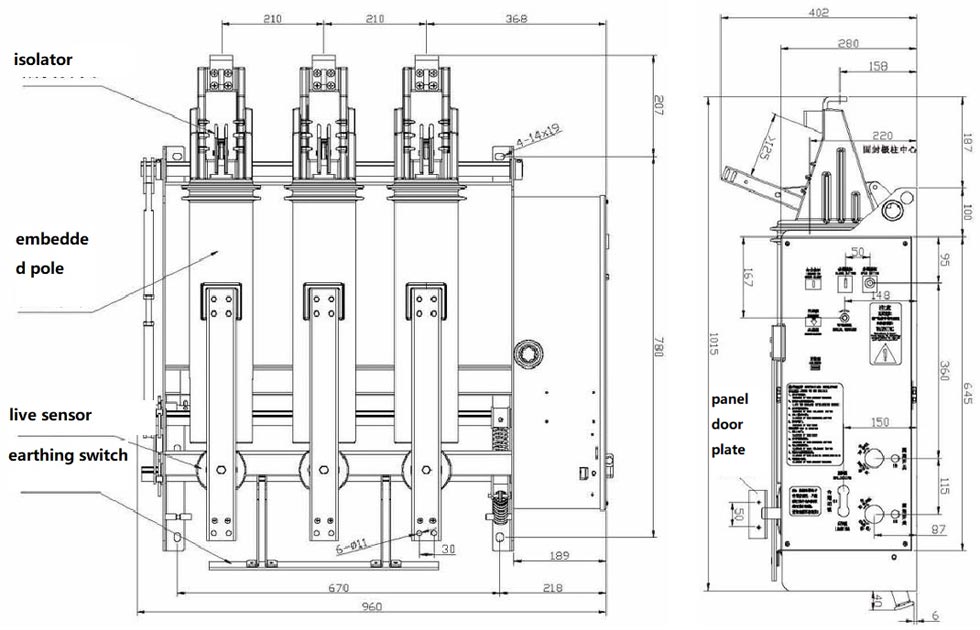

Instalasi inversi ZN19-12GD/(1250)-(31.5).

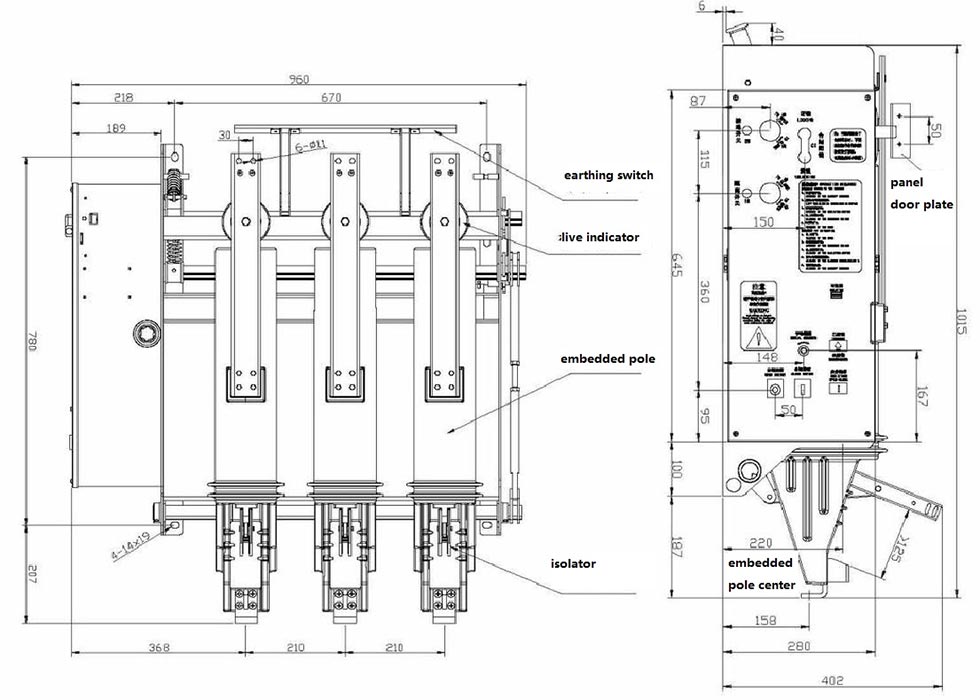

ZN19-12GD/(1250)-(31,5) instalasi normal

Jaminan Merek dan Keuntungan Kemitraan

Sebagai produsen profesional, Usune memiliki pabrik modern. Pemutus Sirkuit Vakum Dalam Ruangan HV kami mengalami kerusakan kinerja yang ketat dan pengujian pembobolan mekanis sebelum meninggalkan pabrik; pengemasan dan transportasi adalah distandarisasi untuk memastikan peralatan tiba dalam kondisi baik. Sebagai pemasok domestik berkualitas tinggi di China, Usune memberikan solusi khusus, layanan purna jual yang komprehensif, dan pengiriman cepat. Produk kami diekspor ke luar negeri, menjadikan kami pilihan utama di industri karena kualitas unggul kami, dan kami terus memberikan produk yang dapat diandalkan kepada pengguna solusi distribusi tenaga listrik.
