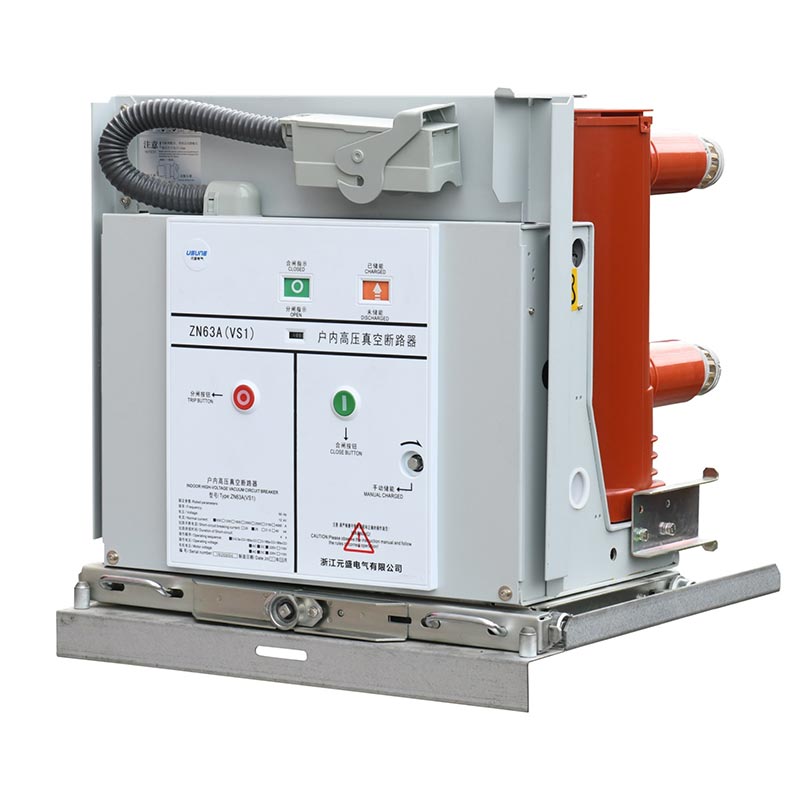

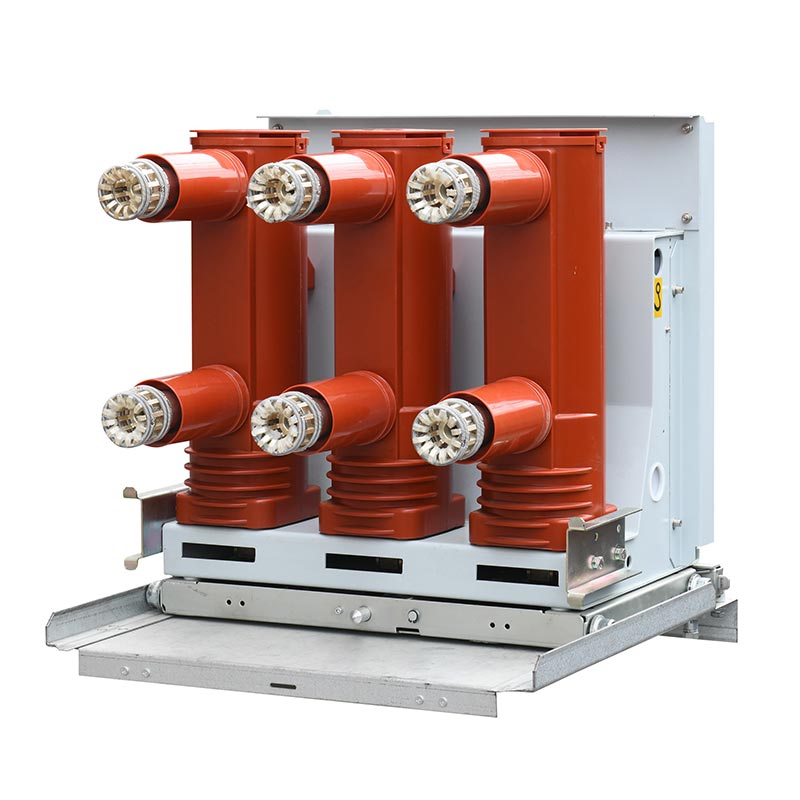

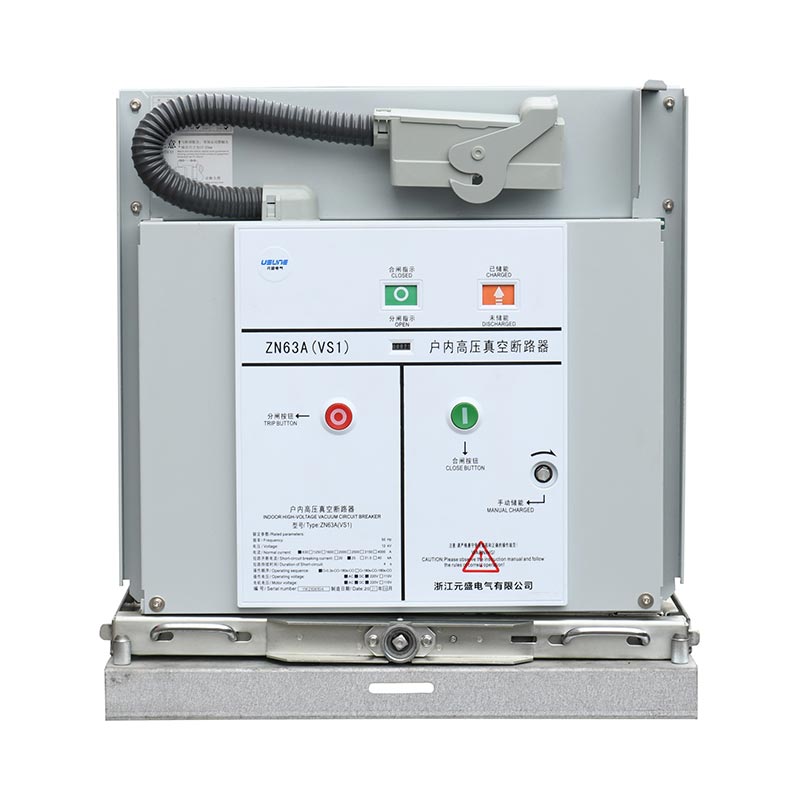

Pemutus Sirkuit Vakum 24kv

Pemutus Sirkuit Vakum 24kV memiliki tata letak terintegrasi, mendukung penyimpanan energi manual dan listrik, dan mudah dioperasikan. Sirkuit utama tidak memerlukan perawatan tambahan. Pemutus vakum dienkapsulasi menggunakan APG teknologi, memberikan perlindungan terhadap polusi dan rambat, memperpanjang umur layanan, dan mengurangi pemeliharaan biaya. Ini menggabungkan mekanisme interlocking anti-salah operasi yang komprehensif untuk memastikan peralatan dan personel keamanan. Ruang pemadam busur mempertahankan vakum yang stabil, dengan pembukaan ≤50ms dan penutupan ≤100ms, memberikan kecepatan tanggapan. Ini kompatibel dengan berbagai tegangan kontrol sekunder untuk memenuhi kebutuhan catu daya yang berbeda.

Pemutus Sirkuit Vakum 24kV tersedia dalam model stasioner dan dioperasikan dengan tangan, kompatibel dengan berbagai switchgear. Nilai arus berkisar antara 630A hingga 4000A, dan arus pemutusan hubung singkat dari 20kA hingga 50kA. Berbasis seleksi yang fleksibel pada kebutuhan pengguna memungkinkan adaptasi terhadap skenario pengoperasian yang sering. Sebagai produsen profesional, Usune memanfaatkan proses produksi yang matang, kontrol kualitas yang ketat, dan dukungan teknis yang komprehensif untuk memberikan kinerja tinggi pemutus sirkuit vakum untuk pengguna global. Lebih jauh lagi, dengan memanfaatkan sumber daya pemasok yang berpengalaman, Usune berhasil kolaborasi rantai pasokan yang efisien, memastikan pengiriman produk tepat waktu dan kualitas stabil.

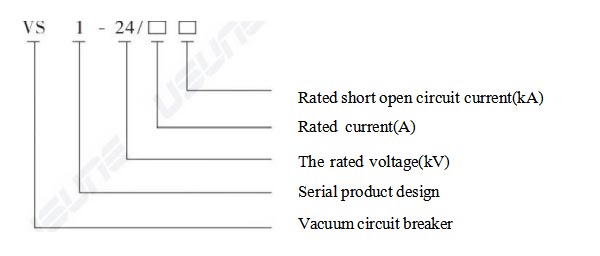

Model makna

Parameter Teknis Inti

1. Parameter Listrik Dasar

2. Parameter Struktural Utama

- Jarak kontak: 13±1mm;
- Perjalanan Berlebihan: 3,5±0,5mm;
- Kecepatan pembukaan rata-rata: 0,9-1,2m/s;
- Kecepatan penutupan rata-rata: 0,5-0,8m/s;
- Ketebalan keausan yang diijinkan pada kontak bergerak dan stasioner: ≤3mm;
- Resistansi sirkuit konduktif utama: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), memastikan konduktivitas yang stabil.

3. Parameter Adaptasi Lingkungan

Suhu pengoperasian: -15℃~+40℃; Kelembapan relatif harian ≤95%, Kelembapan relatif bulanan ≤90%; Ketinggian ≤1000m (dapat disesuaikan untuk ketinggian khusus); Intensitas seismik ≤8 derajat; Cocok untuk lokasi yang bebas dari tetesan air, bahan yang mudah terbakar dan meledak, gas korosif, dan getaran parah; beradaptasi dengan iklim di sebagian besar wilayah Cina.

Skenario yang Berlaku

Pemutus Sirkuit Vakum Usune 24kV, dengan kinerja unggulnya, banyak digunakan dalam skenario berikut, mencakup berbagai bidang seperti listrik, industri, dan infrastruktur:

1. Pembangkit Listrik dan Gardu Induk: Sebagai peralatan kendali dan proteksi inti untuk rangkaian distribusi tenaga listrik digunakan untuk memutus dan menutup arus rangkaian, melindungi peralatan penting seperti transformator dan busbar dari beban berlebih dan kerusakan akibat arus pendek;
2. Perusahaan Industri: Cocok untuk sistem distribusi tenaga listrik tegangan tinggi di industri seperti metalurgi, teknik kimia, manufaktur mesin, dan tekstil, memenuhi kebutuhan start-up dan shutdown yang sering terjadi peralatan produksi dan fluktuasi beban yang besar;
3. Infrastruktur: Digunakan untuk distribusi listrik tegangan tinggi di angkutan kereta api perkotaan, gedung bertingkat, dan komersial kompleks, memastikan pasokan listrik yang stabil dan meningkatkan keandalan listrik;
4. Bidang Energi Baru: Cocok untuk mendukung sistem distribusi tenaga listrik pembangkit listrik fotovoltaik dan tenaga angin pembangkit listrik, memiliki kemampuan anti-interferensi yang baik dan beradaptasi dengan karakteristik beban tenaga energi baru generasi.

Studi Kasus Penerapan di Dunia Nyata

Studi Kasus: Proyek Peningkatan Sistem Distribusi Tenaga Tegangan Tinggi di Kawasan Industri Kimia Besar

1. Latar Belakang Proyek

Pemutus arus yang ada di taman tersebut mengalami kekurangan keandalan dan biaya pemeliharaan yang tinggi, memerlukan peningkatan ke Pemutus Sirkuit Vakum 24kV dengan keandalan tinggi, perawatan rendah, dan kompatibilitas dengan lingkungan kimia yang korosif.

2. Solusi

32 pemutus sirkuit Usune yang dioperasikan dengan tangan (1600A/31,5kA) dipilih. Struktur isolasi dioptimalkan untuk peningkatan ketahanan terhadap korosi. Panduan instalasi dan pelatihan teknis diberikan untuk memastikan tepat waktu pengiriman.

3. Hasil Aplikasi

Peralatan beroperasi dengan stabil dan tanpa kegagalan, mengurangi biaya pemeliharaan sebesar 60%. Itu kompatibel dengan switchgear yang ada, memperpendek siklus konstruksi. Taman telah menunjuk Usune sebagai mitra jangka panjang.

Jaminan Produksi dan Rantai Pasokan

1. Jaminan Produksi

Usune memiliki pabrik modern, mengikuti standar internasional dan domestik. Setiap produk menjalani proses yang ketat pengujian pabrik, dan sistem ketertelusuran kualitas proses penuh telah ditetapkan.

2. Jaminan Rantai Pasokan

Kerjasama jangka panjang dengan pemasok berkualitas tinggi, menggunakan merek terkenal untuk komponen inti, dan pasokan yang optimal manajemen rantai memastikan pengiriman produk tepat waktu.

3. Layanan Purna Jual

Kami menyediakan panduan instalasi, pelatihan teknis, dan layanan pemecahan masalah. Perbaikan dan penggantian gratis suku cadang ditawarkan selama masa garansi, dan dukungan teknis seumur hidup diberikan setelah masa garansi.

Konfigurasi Produk dan Petunjuk Pemesanan

1. Konfigurasi Opsional

- Metode Pengoperasian: Manual + Penyimpanan Energi Listrik (Standar);
- Perangkat Proteksi: Perangkat trip arus lebih, tegangan rendah/kehilangan tegangan opsional;
- Perangkat Pengardean: Solusi pengardean lebar 650W, 800W, 1000W opsional;
- Komponen Tambahan: Relai anti-pemompaan opsional, elektromagnet pengunci, dll.

2. Informasi Pemesanan Pesanan harus dicantumkan

Model produk, metode pemasangan dan kuantitas; parameter terukur; konfigurasi opsional; kontrol sekunder tegangan; suku cadang dan persyaratan khusus
