Pemutus Sirkuit Vakum Vcb Dalam Ruangan 12 11kv

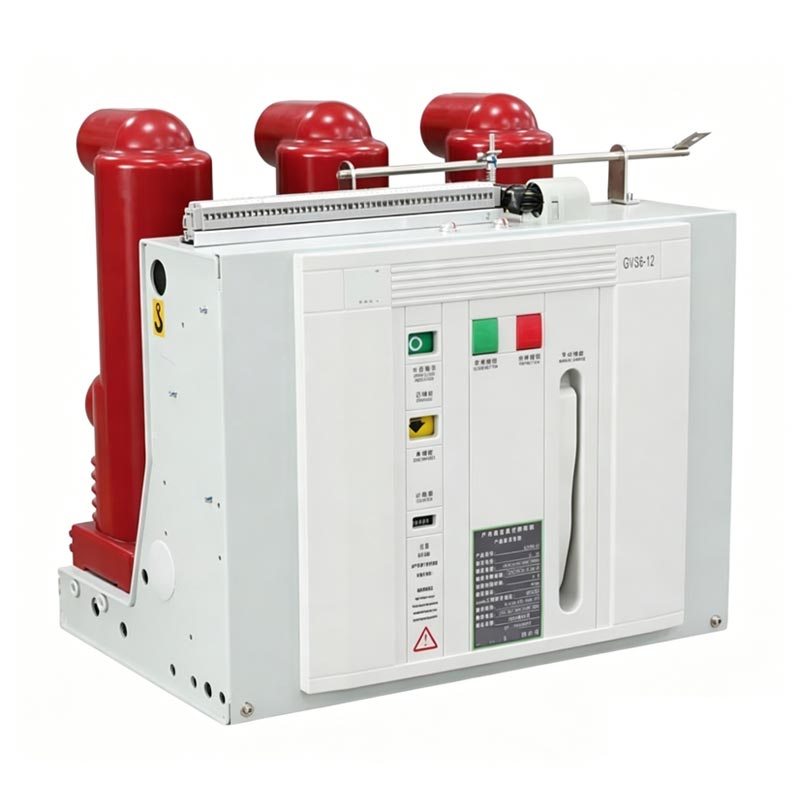

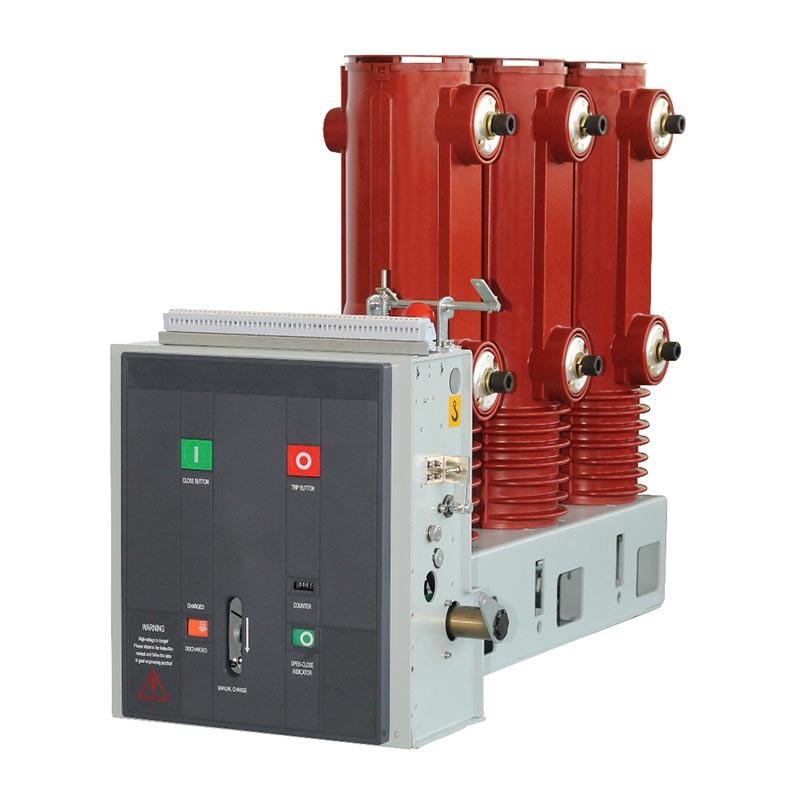

Pemutus Sirkuit Vakum Vcb Dalam Ruangan Usune VS-12 (VEP-12) seri 12 11kv adalah pemutus sirkuit tegangan tinggi dalam ruangan berkinerja tinggi switchgear mengintegrasikan fungsi kontrol dan perlindungan, terutama digunakan pada daya tegangan menengah dalam ruangan 12/11kV sistem distribusi. Sebagai produsen yang mengkhususkan diri dalam penelitian dan pengembangan serta produksi tegangan tinggi peralatan listrik, Usune memiliki pabrik standar di Cina, mengintegrasikan R&D, produksi, pengujian, dan layanan purna jual untuk memastikan bahwa setiap produk memenuhi standar industri domestik dan internasional. Produk menawarkan opsi pemasangan tetap dan tipe laci, memungkinkan integrasi fleksibel dengan berbagai switchgear memenuhi kebutuhan instalasi berbagai skenario seperti bengkel industri, ruang distribusi listrik, dan bangunan komersial.

Keuntungan inti dari Pemutus Sirkuit Vakum Vcb Dalam Ruangan 12 11kv terletak pada adopsi generasi ketiga teknologi insulasi padat, sebuah terobosan signifikan dalam evolusi pemutus sirkuit vakum teknologi isolasi. Dari insulasi udara generasi pertama dan insulasi komposit generasi kedua hingga saat ini isolasi padat-enkapsulasi generasi ketiga, Usune terus mengoptimalkan struktur insulasi, menyelesaikannya kelemahan produk tradisional karena rentan terhadap pengaruh lingkungan dan memiliki stabilitas yang buruk, sehingga mendorong peningkatan teknologi pemutus sirkuit vakum di industri.

Evolusi Teknologi Isolasi

Isolasi tiang pemutus sirkuit vakum telah mengalami tiga generasi peningkatan teknologi. Usune Seri VS-12 (VEP-12) mengadopsi teknologi isolasi padat-enkapsulasi generasi ketiga yang paling canggih, mencapai lompatan kualitatif:

1. Insulasi udara generasi pertama

Bagian aktif terkena udara sepenuhnya. Tingkat isolasi sangat dipengaruhi oleh faktor lingkungan seperti seperti kelembapan, debu, dampak transportasi, dan binatang kecil, mengakibatkan stabilitas yang buruk dan tingkat kegagalan yang tinggi.

2. Insulasi komposit generasi kedua

Ruang pemadam busur api dilindungi oleh selongsong resin epoksi, tetapi bagian aktif bertegangan tinggi tidak tertutup rapat dan masih terpengaruh oleh faktor eksternal seperti debu, kelembapan, dan serangga, namun gagal secara mendasar memecahkan masalah kemampuan adaptasi lingkungan.

3. Insulasi solid-encapsulated generasi ketiga (digunakan pada seri Usune VS-12)

Melalui teknologi APG, ruang pemadam busur api serta terminal keluar atas dan bawah dienkapsulasi resin epoksi. Hal ini tidak hanya mengurangi volume ruang pemadam busur api tetapi juga mengisolasi sepenuhnya peralatan dari pengaruh lingkungan luar (debu, kelembapan, dll.), meningkatkan cuaca secara signifikan resistensi dan stabilitas operasional. Resin epoksi juga berfungsi sebagai insulasi utama dan pendukung mekanis medan listrik dan distribusi tegangan yang unggul dibandingkan dengan berbagai partisi insulasi yang bentuknya tidak beraturan struktur, memastikan pengoperasian peralatan yang stabil dalam jangka panjang.

Keunggulan Produk Inti

1. Kinerja isolasi yang sangat baik

Memanfaatkan teknologi isolasi padat-enkapsulasi generasi ketiga, tidak terpengaruh oleh lingkungan eksternal, memiliki keandalan isolasi yang tinggi, dan secara efektif menghindari kegagalan isolasi yang disebabkan oleh faktor lingkungan.

2. Kinerja Elektromekanis Unggul

Umur mekanis yang panjang (hingga 20.000 siklus, 10.000 siklus untuk peringkat 50KA), arus pemutusan hubung singkat berperingkat tinggi (20-40KA), kecepatan pembukaan dan penutupan yang cepat, memungkinkan isolasi kesalahan yang cepat dan melindungi pengoperasian yang aman sistem tenaga.

3. Struktur Kompak dan Pemasangan Fleksibel

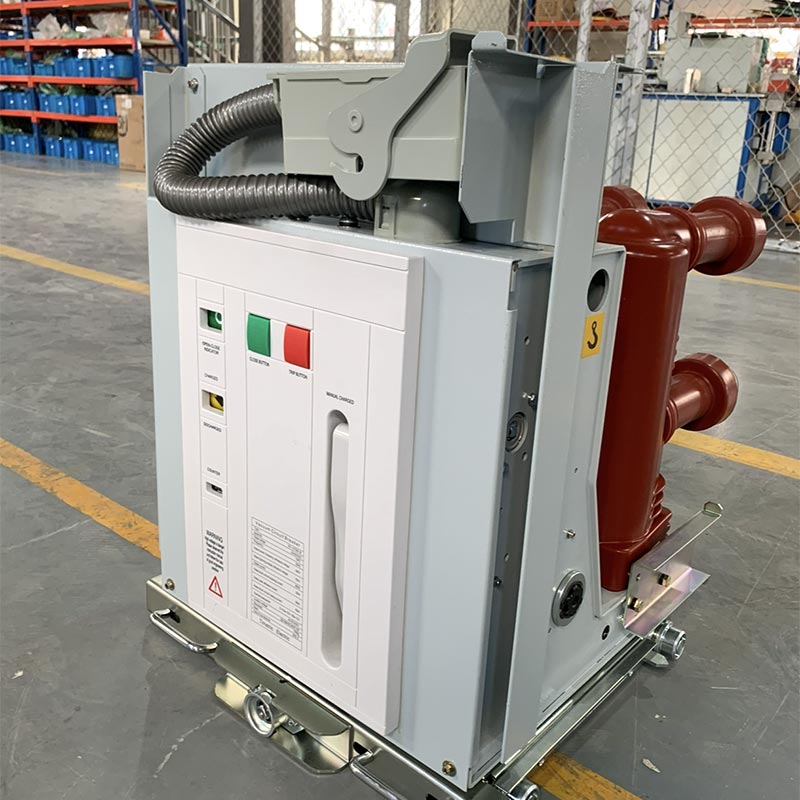

Teknologi enkapsulasi padat mengurangi ukuran produk; opsi tetap dan tipe laci tersedia, memungkinkan integrasi fleksibel dengan berbagai switchgear dan kemampuan beradaptasi terhadap ruang instalasi terbatas dalam distribusi dalam ruangan kamar.

4. Biaya Perawatan Rendah

Struktur enkapsulasi padat mencegah bagian aktif dari korosi eksternal, mengurangi frekuensi perawatan dan mencapai operasi utama bebas perawatan, sehingga secara signifikan menghemat biaya pemeliharaan selanjutnya bagi pengguna.

5. Kontrol Kualitas Yang Ketat

Sebagai produsen profesional, Usune telah menetapkan sistem pemeriksaan kualitas yang komprehensif dalam bahasa Cina pabrik. Setiap produk menjalani pengujian kinerja yang ketat sebelum meninggalkan pabrik untuk memastikan parameternya memenuhi standar dan kualitas dapat diandalkan.

Parameter Teknis Utama

Pemutus Sirkuit Vakum Vcb Dalam Ruangan Usune VS-12 (VEP-12) seri 12 11kv menawarkan parameter teknis yang sangat baik, sepenuhnya memenuhi persyaratan sistem distribusi tenaga tegangan menengah 12/11kV. Spesifikasi utama ditunjukkan pada tabel di bawah ini (parameter berlaku untuk ruang pemadam busur api yang diproduksi di dalam negeri):

Kasus Aplikasi Praktis

Untuk memverifikasi keandalan dan penerapan Sirkuit Vakum Vcb Dalam Ruangan Usune VS-12 (VEP-12) seri 12 11kv Breaker, produk ini berhasil diaplikasikan pada proyek renovasi distribusi tenaga listrik di kimia besar kawasan industri di Cina Timur (proyek peningkatan industri lokal yang penting). Taman ini memiliki kondisi pengoperasian yang kompleks, kelembaban tinggi, tingkat debu tinggi, dan seringnya perubahan beban listrik. Pemutus arus yang ada sering terjadi mengalami kegagalan isolasi karena faktor lingkungan, sehingga mempengaruhi produksi normal di taman.

Setelah penyelidikan dan perbandingan mendalam, taman nasional tersebut memilih Usune sebagai pemasok yang ditunjuk, dan mengadopsi 36 Usune VCB dalam ruangan tetap seri VS-12 (VEP-12), semuanya diproduksi oleh Usune di pabriknya di China. Produk ini memanfaatkan teknologi isolasi padat-enkapsulasi generasi ketiga, yang secara efektif menahan efek kelembaban tinggi dan debu di kawasan industri. Arus pemutusan hubung singkat pengenalnya sebesar 31,5kA sepenuhnya memenuhi perlindungan daya kebutuhan peralatan berdaya tinggi di taman.

Sejak resmi dioperasikan pada Oktober 2024, 36 unit VCB telah beroperasi secara stabil selama lebih dari enam bulan tanpa ada kerusakan apa pun. isolasi atau kesalahan operasional, mencapai tingkat kegagalan rata-rata 0. Hal ini secara signifikan mengurangi taman biaya pengoperasian dan pemeliharaan sistem tenaga, memastikan pengoperasian peralatan produksi yang berkelanjutan dan stabil. Proyek ini sangat diakui oleh manajemen taman, dan Usune telah menjadi peralatan listrik jangka panjang pemasok untuk taman.

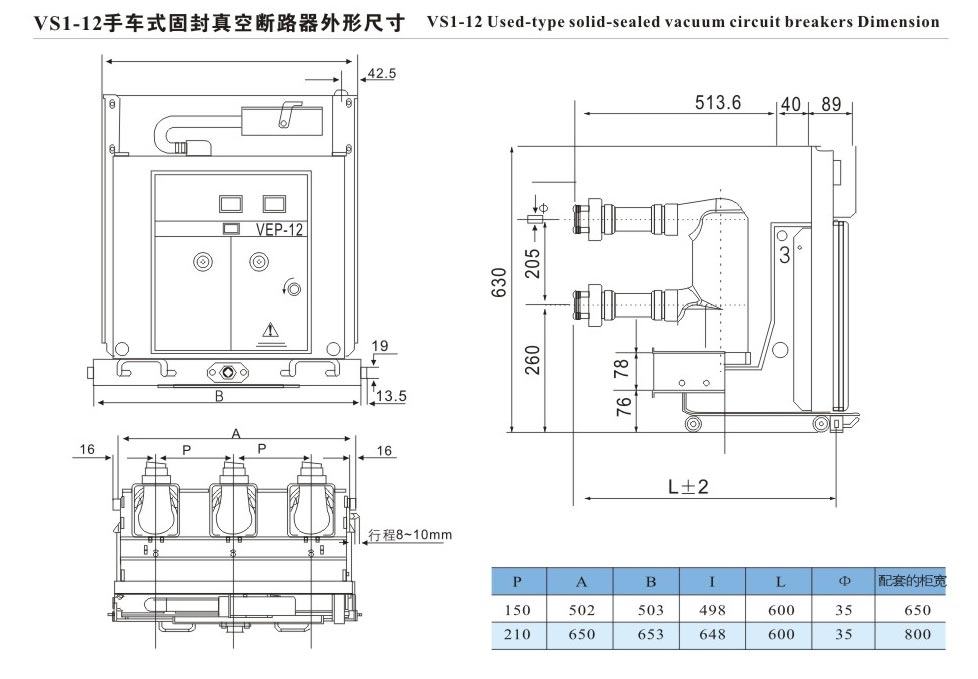

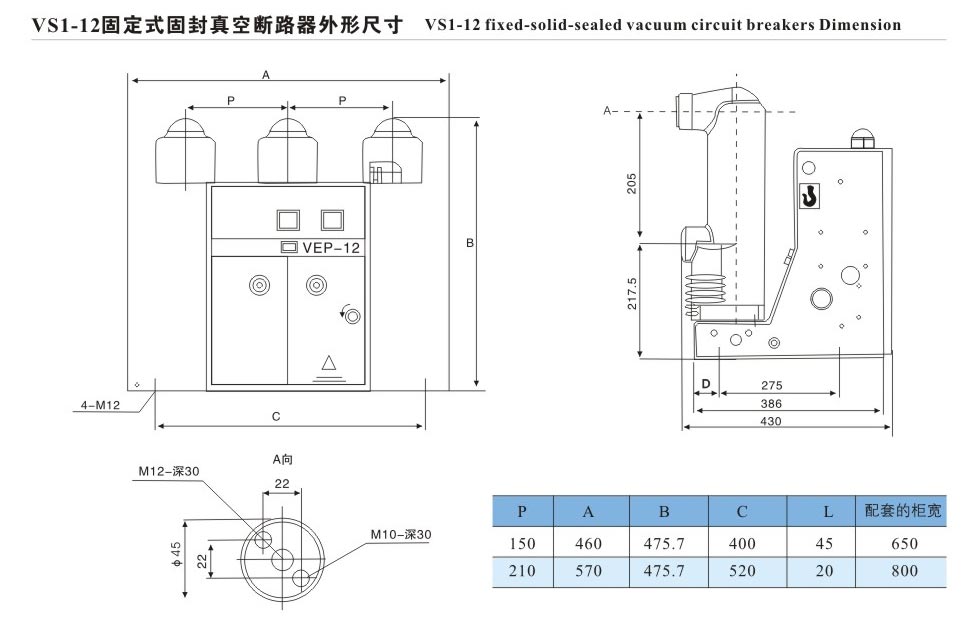

Dimensi Luar

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Pertanyaan Umum

Q1: Berapa masa pakai Pemutus Sirkuit Vakum Vcb Dalam Ruangan Usune VS-12 (VEP-12) seri 12 11kV, dan berapa lama masa pakainya? pemeliharaan diperlukan selama penggunaannya?

A1: Masa pakai mekanis produk hingga 20.000 siklus (10.000 siklus untuk kelas 50kA), dan arus pengenal siklus putus adalah 20.000 siklus (10.000 siklus untuk kelas 50kA). Berkat adopsi generasi ketiga teknologi insulasi segel padat, sisi utama produk bebas perawatan. Dalam pemakaian sehari-hari, hanya berkala inspeksi sirkuit sekunder dan mekanisme operasi (seperti motor penyimpan energi dan pengoperasian tegangan), pembersihan permukaan peralatan, dan pencegahan akumulasi debu diperlukan untuk memperluas secara efektif umur peralatan.

Q2: Dapatkah VCB seri Usune VS-12 (VEP-12) digunakan di lingkungan dalam ruangan yang keras (seperti kelembapan tinggi dan debu)?

A2: Ya. Produk ini menggunakan teknologi insulasi segel padat generasi ketiga, yang merangkum pemadaman busur api ruang dan terminal keluar atas dan bawah dengan resin epoksi menggunakan proses APG. Ini sepenuhnya mengisolasi komponen aktif bertegangan tinggi dari lingkungan luar, mencegahnya terkena debu, kelembapan, serangga, dll. Ini menunjukkan ketahanan cuaca dan kemampuan beradaptasi lingkungan yang sangat baik, sehingga sangat cocok untuk lingkungan dalam ruangan yang keras seperti bengkel industri dengan kelembapan tinggi dan berdebu, pabrik kimia, dan pertambangan. Sebenarnya kasus penerapan di Kawasan Industri Kimia Tiongkok Timur juga mengkonfirmasi hal ini.
