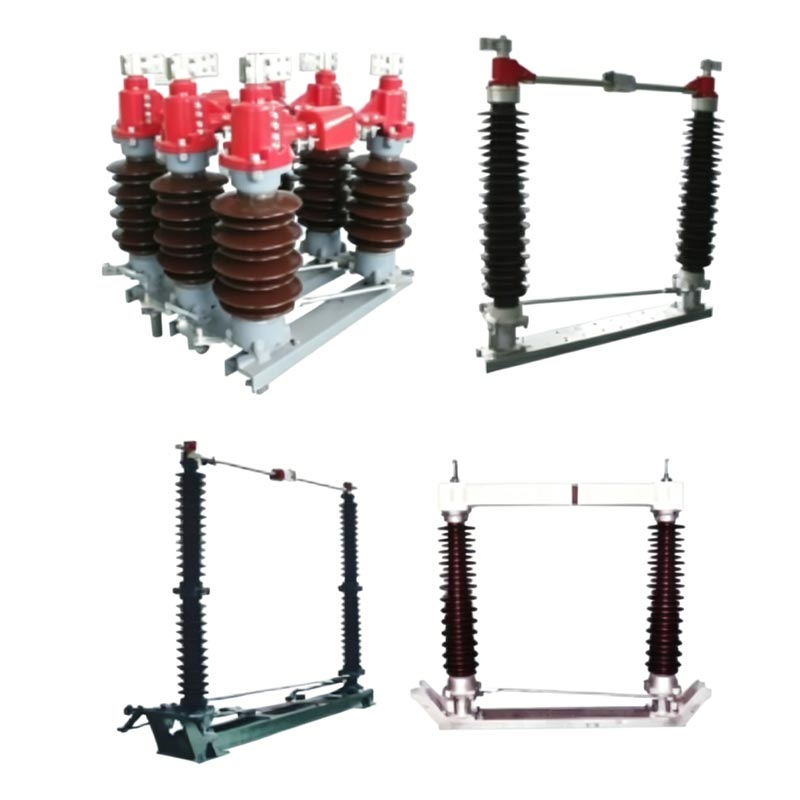

Sakelar Pemutus 110kv 1250a 2000a

Saklar Pemutus 110kV 1250A 2000A adalah alat listrik tegangan tinggi luar ruangan AC 50Hz tiga fasa dengan tegangan pengenal 126kV (level 110kV) dan arus pengenal 1250A/2000A. Hal ini terutama digunakan untuk membuka dan menutup operasi dalam kondisi tanpa beban, dengan andal mengisolasi peralatan pemeliharaan dari saluran listrik dan membentuk saluran dengan jelas jeda yang terlihat.

Usune, sebagai pabrik profesional yang berspesialisasi dalam R&D dan pembuatan switchgear tegangan tinggi, menawarkan produk untuk gardu transmisi utama 110kV, yang memenuhi persyaratan pengoperasian jaringan listrik yang aman.

Fitur Struktural

1. Struktur Rotasi Horisontal Dua Kolom

Setiap fase memiliki dua kolom terisolasi yang berputar secara serempak 90° secara horizontal untuk mencapai pembukaan dan penutupan; itu alasnya terbuat dari baja galvanis hot-dip dengan bantalan tertutup, sehingga tahan korosi dan tahan lama.

2. Sistem Kontak Konduktivitas Tinggi

Kontak utama tipe terpisah Sakelar Pemutus 110kV 1250A 2000A terbuat dari tembaga berlapis perak, sehingga menghasilkan resistansi kontak rendah, daya dukung arus tinggi, dan panas berlebih minimal selama pengoperasian jangka panjang.

3. Sakelar Pembumian dan Interlock Opsional

Model dengan sakelar pembumian dilengkapi dengan interlock mekanis yang andal, dengan mengikuti urutan secara ketat "sakelar utama terbuka → sakelar pembumian tertutup; sakelar pembumian terbuka → sakelar utama tertutup," secara efektif mencegah kesalahan operasi.

4. Mekanisme Pengoperasian yang Fleksibel

Dapat dikonfigurasi dengan mekanisme manual CS14G atau CS17G, atau mekanisme listrik CJ6B atau CJ11, mendukung lokal dan kendali jarak jauh.

Parameter Teknis Utama

Keunggulan Aplikasi

1. Keandalan Tinggi

- Diproduksi menggunakan peralatan produksi canggih dan metode pengujian yang ketat untuk memastikan konsistensi produk dan stabilitas.
-Bahan standar berkualitas tinggi dan pengerjaan yang luar biasa meletakkan dasar yang kuat untuk kualitas produk.
- Sistem manajemen mutu yang komprehensif mencakup seluruh proses produksi mulai dari pergudangan bahan mentah hingga pengiriman produk jadi.

2. Kemampuan Adaptasi Lingkungan yang Luas

- Model standar dapat beroperasi secara stabil dalam kisaran suhu -40℃ hingga +40℃, cocok untuk sebagian besar wilayah.
- Tipe tahan polusi (GW4-126W) memiliki insulasi yang ditingkatkan, sehingga ideal untuk area yang sangat tercemar seperti kawasan pesisir, kawasan industri, atau kawasan dengan debu tinggi, semprotan garam, atau korosi kimia.
- Dapat menahan kondisi cuaca buruk seperti angin kencang, hujan lebat, dan badai salju.

3. Pengoperasian yang Aman dan Nyaman

- Mekanisme interlocking mekanis yang jelas secara efektif mencegah kesalahan pengoperasian, memastikan keselamatan personel dan peralatan.
- Sakelar Pemutus 110kV 1250A 2000A memiliki struktur kompak, memerlukan sedikit ruang pemasangan, membuatnya mudah dipasang, disesuaikan, dan dirawat.
- Breakpoint yang terlihat memberikan jaminan keselamatan intuitif untuk operasi pemeliharaan.

Kasus Aplikasi Praktis

1. Studi Kasus: Gardu Induk Angin 110kV di Wilayah Pesisir Tenggara

2. Latar Belakang Proyek: Ladang angin 110kV yang terletak di wilayah pesisir tenggara Tiongkok, wilayah dengan kadar garam tinggi konsentrasi semprotan, kelembapan tinggi, dan polusi parah.

3. Produk Terapan: Sakelar Pemutus Anti Polusi Usune GW4-126W 2000A (12 set)

4. Hasil Implementasi:
- Berhasil dioperasikan selama 5 tahun tanpa kegagalan, beradaptasi dengan lingkungan semprotan garam pantai yang keras.
- Insulator komposit anti-polusi mempertahankan kinerja isolasi yang sangat baik, tanpa pelepasan rambat atau kilatan polusi.
- Kontak berlapis perak tetap terang, dengan resistansi kontak stabil, dan tidak terjadi panas berlebih di bawah arus operasi 1800A jangka panjang.

5. Umpan Balik Manajer Proyek: "Saklar pemutus Usune menunjukkan kinerja anti-polusi yang sangat baik, sepenuhnya memenuhi persyaratan lingkungan yang ketat dari ladang angin pesisir."

Parameter Teknis Utama

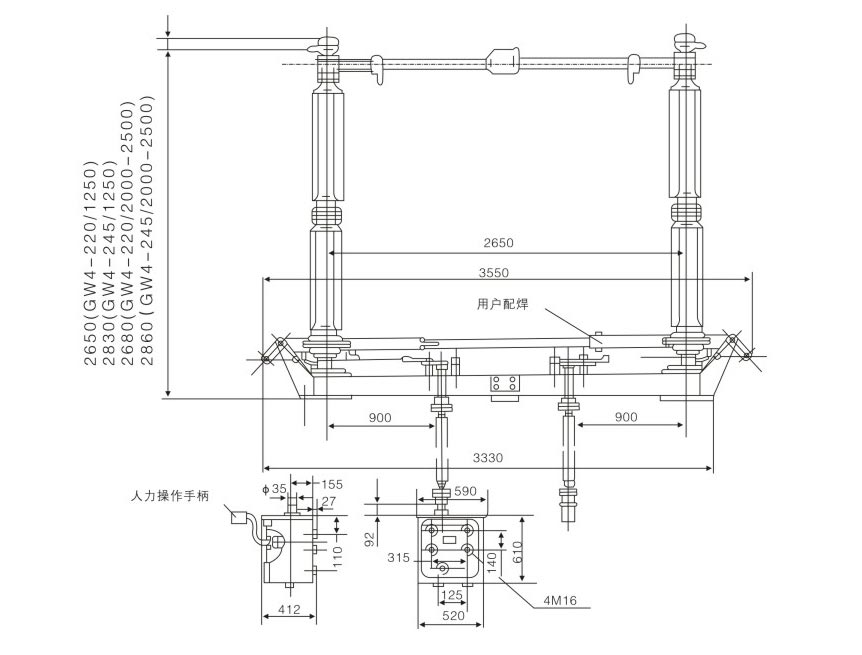

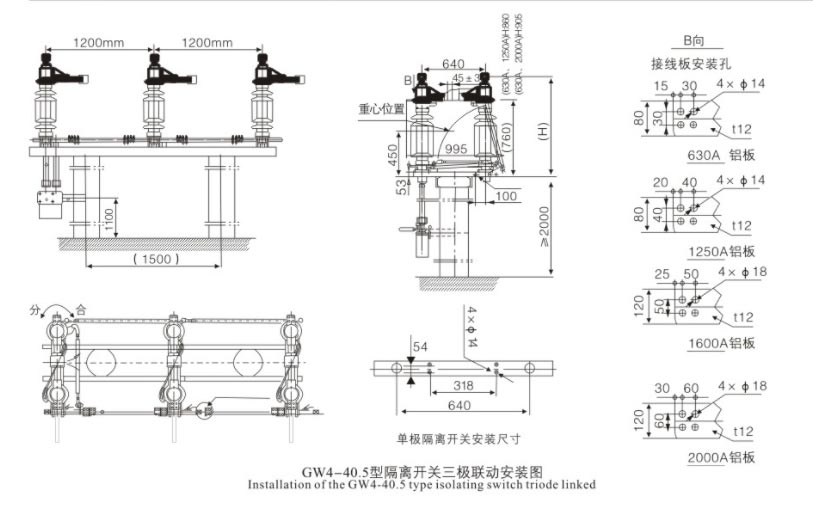

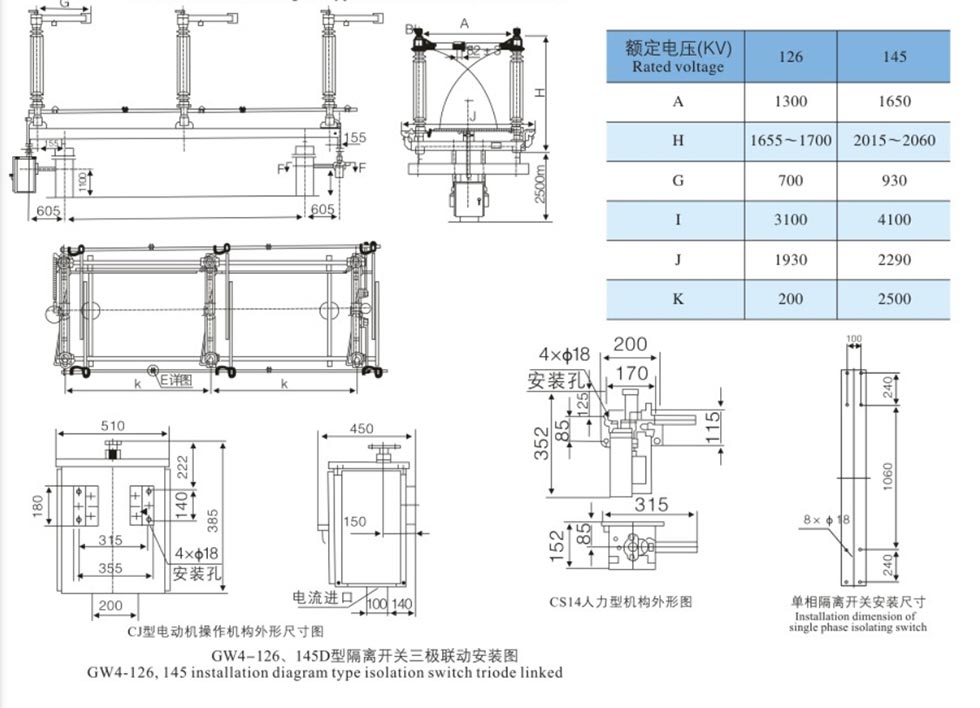

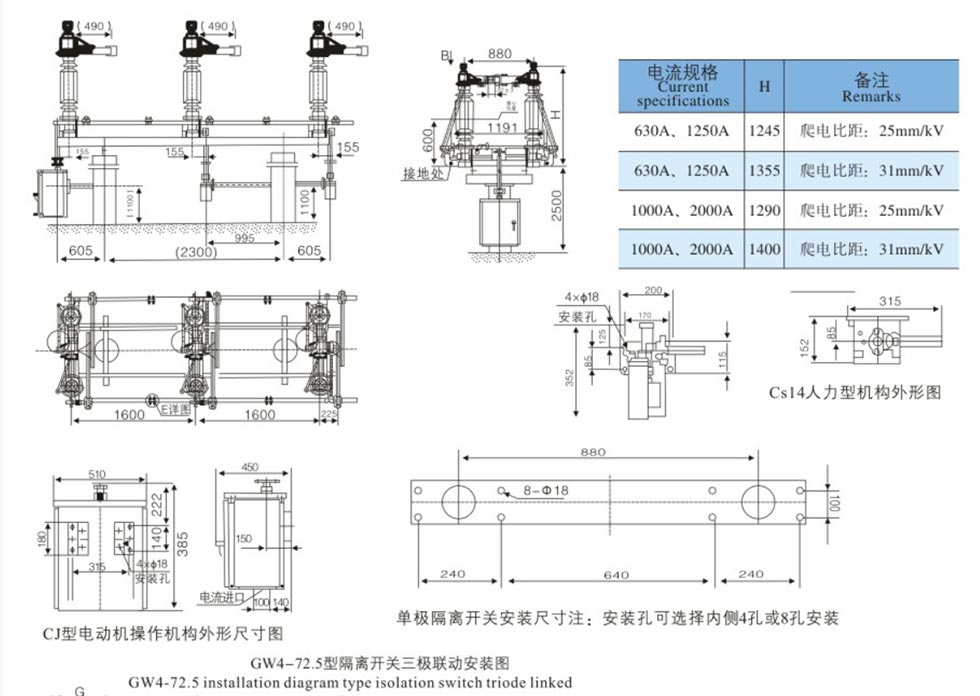

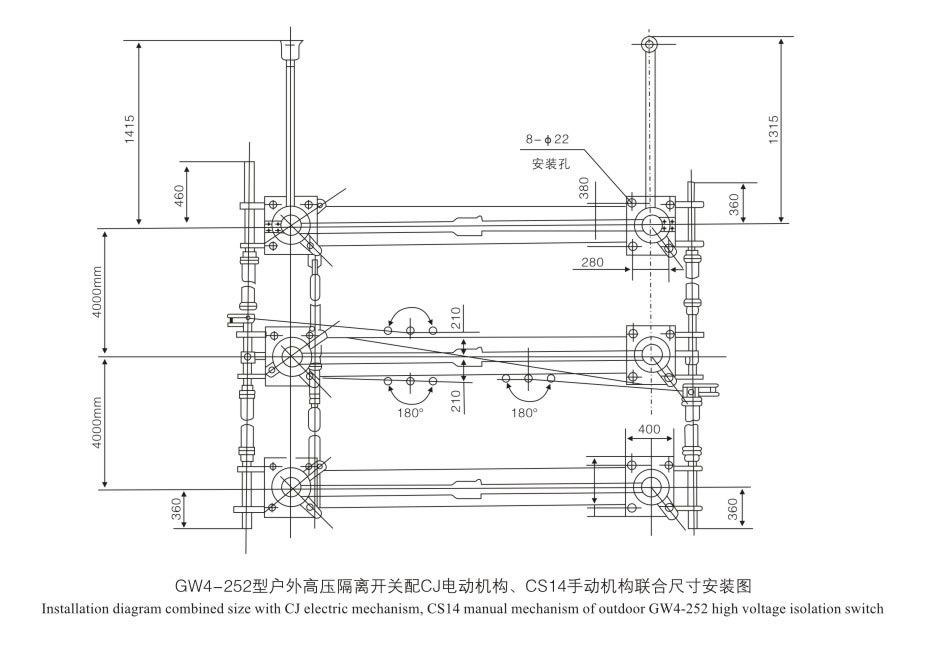

Dimensi Luar

INSTALASI & KOMISI

1. Inspeksi Sebelum Pemasangan

• Isolator: Tidak retak, rusak atau kotor.
• Kontak: Bersih, permukaan berlapis perak utuh.
• Pengencang: Semua baut dikencangkan.
• Mekanisme: Rotasi halus; melumasi bagian yang bergerak.

2. Penyesuaian

• Vertikalitas isolator: Sesuaikan dengan shim (maks 3 mm per lokasi).
• Sinkronisasi tiga fase: Menyetel lengan engkol dan batang penghubung.
• Tekanan kontak: Pastikan pemasangan dan tekanan tepat.

OPERASI

• Hanya beroperasi dalam kondisi TANPA BEBAN; pastikan pemutus sirkuit terbuka.
• Pengoperasian manual: Gunakan pegangan pengoperasian; menghindari kekerasan yang berlebihan.
• Pengoperasian bermotor: Gunakan kendali lokal/jarak jauh; posisi monitor.
• Interlock: Jangan memaksakan pengoperasian jika saling bertautan.

PEMELIHARAAN

• Perbaikan berkala: Setiap 1–2 tahun.
• Bersihkan isolator dan kontak; oleskan petroleum jelly industri.
• Lumasi bantalan dan bagian transmisi.
• Periksa baut yang kendor, kontak yang aus, dan kerusakan isolator.
• Setelah hubungan arus pendek: Segera periksa.

PEMECAHAN MASALAH

• Tidak dapat beroperasi: Periksa interlock, linkage macet, atau kerusakan motor.
• Fase asinkron: Sesuaikan batang penghubung silang.
• Kontak yang terlalu panas: Bersihkan dan kencangkan kembali; periksa pelapisan perak.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Pertanyaan Umum

Q1: Apa perbedaan utama antara sakelar pemutus 1250A dan 2000A?

A: Perbedaan intinya adalah daya dukung arus pengenal. 1250A cocok untuk beban sedang 110kV gardu induk, sedangkan 2000A cocok untuk rangkaian masuk dan keluar trafo utama arus tinggi. Itu struktur, kelas insulasi, dan dimensi pemasangan pada dasarnya sama.

Q2: Dapatkah Sakelar Pemutus 110kV 1250A 2000A ini digunakan di daerah pesisir atau daerah yang sangat berpolusi?

J: Ya. Tersedia produk anti polusi (tipe W), dengan jarak rambat 31,5 mm/kV. Mereka menggunakan isolator porselen anti polusi atau isolator komposit, serta tahan terhadap semprotan garam dan korosi debu.

Q3: Sebagai pemasok, dukungan teknis apa yang dapat diberikan Usune?

J: Kami dapat memberikan solusi pemilihan, gambar pemasangan, panduan commissioning di tempat, dan perbaikan gratis layanan selama masa garansi. Model standar dikirimkan dengan cepat untuk memenuhi kebutuhan daya waktu proyek jaringan.
