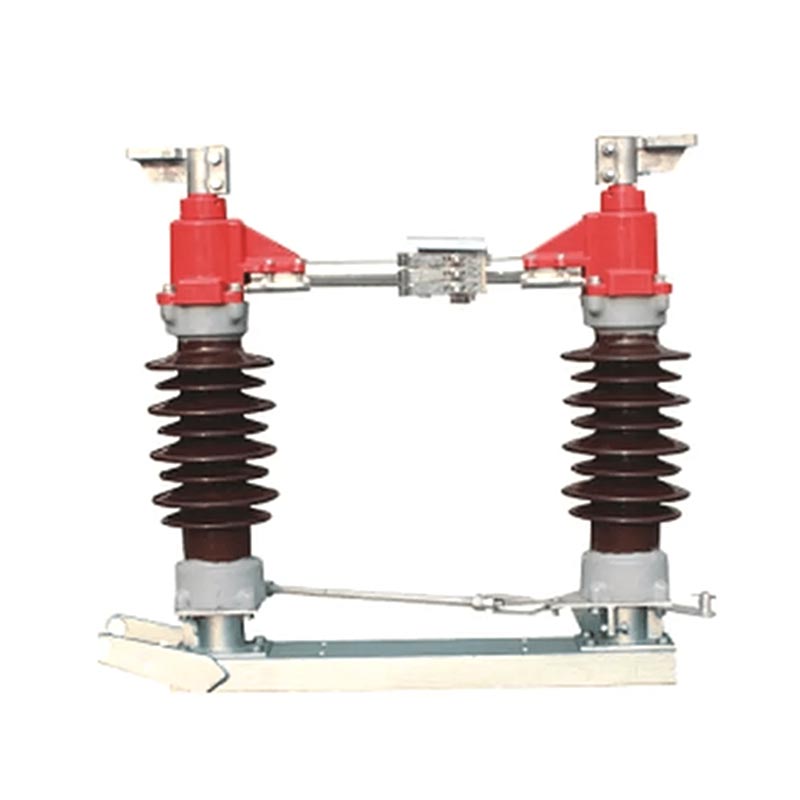

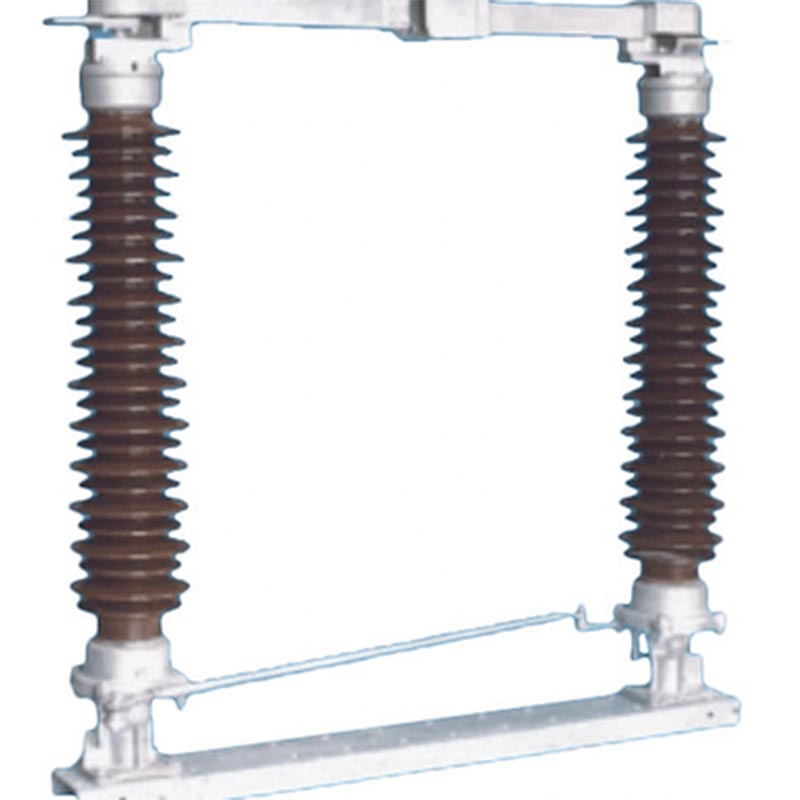

Sakelar Pemutus Gardu Induk Luar Ruangan

Sakelar Pemutus Gardu Induk Luar Ruangan seri Usune GW4 adalah produk inti yang dikembangkan secara independen dan diproduksi oleh Usune. Sangat cocok untuk sirkuit AC dengan frekuensi pengenal 50Hz dan tegangan pengenal 35kV hingga 170kV. Terutama digunakan untuk pembukaan dan penutupan sirkuit dalam kondisi tanpa beban, ini merupakan keamanan yang sangat diperlukan komponen dalam sistem transmisi dan distribusi tenaga listrik. Hal ini juga dapat berfungsi sebagai unit dasar untuk produk turunan dalam seri yang sama, menawarkan kemampuan perluasan yang kuat untuk memenuhi beragam kebutuhan proyek.

Sakelar Pemutus Gardu Induk Luar Ruangan mengadopsi struktur sakelar putar horizontal, yang menampilkan stabil kinerja mekanik, tingkat isolasi tinggi, ketahanan polusi yang kuat, dan pemasangan yang mudah dan pemeliharaan. Ini secara efektif mengisolasi pasokan listrik, menjamin keamanan pemeliharaan peralatan listrik, dan menyelesaikan operasi peralihan tanpa beban, sehingga cocok untuk berbagai lingkungan luar ruangan yang keras seperti suhu tinggi ketinggian, suhu rendah, dan polusi berat.

Fungsi Produk Inti

1. Isolasi Daya: Secara efektif memutus peralatan dari jaringan listrik, memastikan keamanan pemeliharaan personel dan peralatan;
2. Kapasitas Beban Jangka Panjang: Dapat membawa arus beban terukur secara stabil untuk waktu yang lama, memastikan daya yang berkelanjutan pasokan;
3. Peralihan Tanpa Beban: Menyelesaikan peralihan tanpa beban pada saluran dan transformator tanpa beban, serta peralihan busbar operasi, memenuhi kebutuhan penyesuaian fleksibel jaringan listrik;
4. Perlindungan Pembumian: Dapat dikonfigurasi dengan sakelar pembumian sesuai kebutuhan untuk mencapai pembumian sirkuit yang andal, lebih lanjut meningkatkan keselamatan operasional.

Standar Kepatuhan

Untuk memastikan kualitas produk dan keamanan operasional, seri Usune GW4 secara ketat mematuhi standar internasional standar resmi, termasuk IEC 62271-102 "Sakelar Pemutus AC Tegangan Tinggi dan Sakelar Pembumian" dan IEC 60694 "Kondisi Teknis Umum untuk Switchgear dan Controlgear Tegangan Tinggi". Pabrik menerapkan a proses pemeriksaan kualitas yang ketat. Setiap produk menjalani pengujian kinerja komprehensif sebelum meninggalkannya pabrik untuk memastikan semua parameter memenuhi persyaratan standar.

Parameter Teknis ProdukSeri Usune GW4 mencakup beberapa model seperti GW4(A)-35(D)(W), GW4(A)-126(D)(W), dan GW4(A)-170(D)(W), dengan arus pengenal mulai dari 630A hingga 2500A, cocok untuk level tegangan dan beban berbeda skenario. Parameter teknis inti (indikator utama) adalah sebagai berikut:

Selain itu, produk ini dilengkapi dengan mekanisme pengoperasian manual CS11, CS17D, dan CS14G serta mekanisme pengoperasian listrik CJ2. mekanisme operasi. Konfigurasi sakelar bantu dioptimalkan sesuai dengan jenis mekanisme untuk memastikannya operasi yang fleksibel dan andal.

Struktur Produk Utama

1. Perumahan Bantalan Tersegel

Desain bersegel ganda, rakitan poros didukung oleh dua bantalan bola radial, yang secara efektif mencegah intrusi kelembaban, debu, dan gas berbahaya.

2. Jari Kontak yang bertindak sendiri

Kontak tengah menggunakan jari kontak yang bertindak sendiri, sehingga tidak memerlukan pegas. Itu bergantung pada dirinya sendiri elastisitas untuk menjepit kontak, memastikan kontak yang stabil dan mengurangi biaya perawatan.

3. Struktur yang Saling Bertautan

Sirkuit konduktif utama dan sakelar pembumian dilengkapi dengan mekanisme yang saling mengunci, memastikan bahwa sakelar pembumian tidak dapat menutup ketika sirkuit utama ditutup, dan sebaliknya, sehingga mencegah kesalahan pengoperasian.

4. Koneksi Fleksibel

Sambungan fleksibel di dalam alas keluar terpasang erat pada batang konduktif dan pelat terminal. Bebas minyak bantalan pelumasan otomatis memastikan putaran yang mulus dan memperpanjang masa pakai.

Fitur Inti

1. Desain Profesional + Perlindungan Paten

Usune memiliki tim R&D profesional dengan pengalaman bertahun-tahun dalam desain peralatan listrik tegangan tinggi. Itu Struktur komponen konduktif seri GW4 telah memperoleh paten model utilitas nasional. Jari kontak menggunakan a material baru dengan kekuatan tinggi, konduktivitas tinggi, dan elastisitas tinggi, menghindari masalah seperti korosi pegas, penurunan gaya penjepitan karena anil panas, dan peningkatan resistensi kontak.

2. Performa Matang + Teknologi Handal

Seri GW4 telah dipasarkan selama bertahun-tahun, dengan teknologi produksi yang matang dan kinerja yang stabil. Komponen berputar memiliki desain bebas perawatan, dan bagian transmisi menggunakan pin baja tahan karat yang dipasangkan dengan bushing nilon yang mengandung molibdenum disulfida. Komponen baja menjalani proses galvanisasi hot-dip untuk memastikan kehalusannya operasi dan pencegahan karat jangka panjang.

3. Kepatuhan Standar + Kontrol Kualitas Yang Ketat

Sebagai produsen profesional, Usune secara ketat mematuhi standar internasional dalam proses produksinya. Itu pabrik menawarkan sistem kontrol kualitas yang komprehensif, mengawasi seluruh proses mulai dari pengadaan bahan baku untuk perakitan dan pengujian produk. Produk telah lulus berbagai tes dan sertifikasi resmi, dan mereka kinerjanya diakui secara luas di industri.

4. Kualitas Handal + Pelayanan Komprehensif

Usune mengutamakan kepuasan pelanggan, memberikan konsultasi pra-penjualan yang komprehensif, panduan pemasangan, dan layanan pemeliharaan purna jual. Produk memiliki masa pakai yang lama dan biaya perawatan yang rendah, dan pabrik memberikan dukungan purna jual yang komprehensif untuk mengatasi kekhawatiran pelanggan.

Lingkungan Aplikasi

Sakelar Pemutus Gardu Induk Luar Ruangan seri Usune GW4 dirancang untuk lingkungan luar ruangan yang keras, dan dapat dipamerkan kemampuan beradaptasi terhadap lingkungan yang kuat. Kondisi pengoperasian harus memenuhi persyaratan berikut: ketinggian tidak melebihi 2000m; suhu sekitar -40℃ hingga +40℃; kecepatan angin tidak melebihi 34m/s; intensitas gempa tidak melebihi 8 derajat; ketebalan lapisan gula tidak melebihi 10mm; tidak adanya debu tebal, korosi kimia, getaran kuat, dan bahaya mudah terbakar/meledak; dan fondasi pemasangan yang rata. Jika lingkungan aplikasi pengguna melebihi persyaratan di atas, solusi khusus dapat dinegosiasikan dengan Usune.

Kasus Aplikasi Dunia Nyata

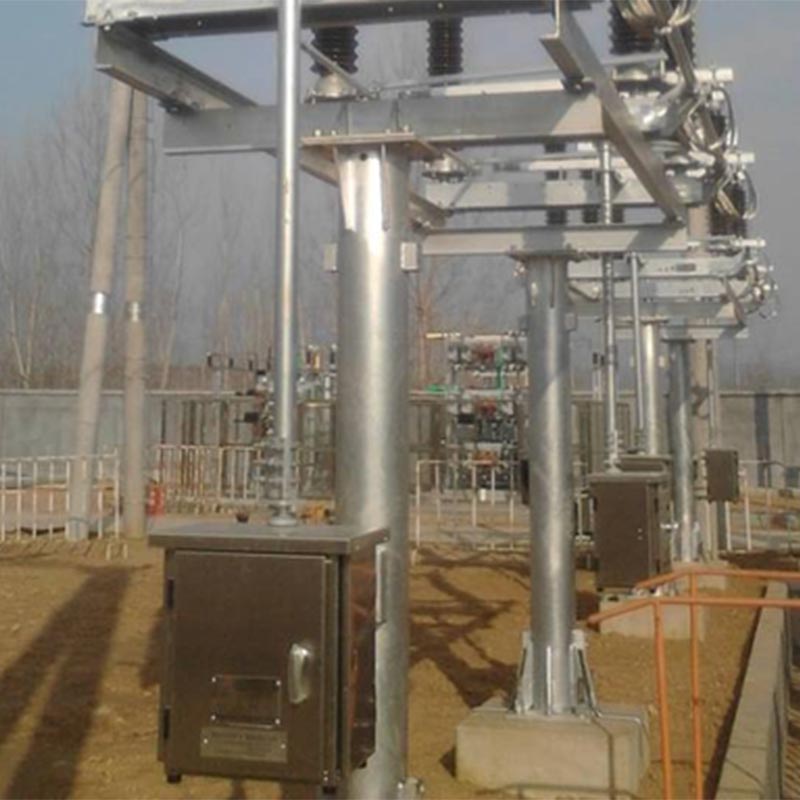

Nama Proyek: Proyek Renovasi Gardu Induk Luar Ruangan 110kV di Tiongkok Utara

Latar Belakang Proyek: Gardu induk ini terletak di kota Tiongkok bagian utara, mengalami musim dingin yang parah (minimal suhu -35℃) dan seringnya angin kencang. Sakelar pemisah asli mengalami suhu rendah yang buruk resistensi, operasi yang tidak stabil, dan biaya perawatan yang tinggi. Setelah perbandingan komprehensif, tim proyek memilih Sakelar Pemutus Gardu Induk Luar Ruangan Usune GW4-126(D)(W)/1250. Usune menyediakan produk yang lengkap layanan panduan suite dan instalasi.

Hasil Penerapan: Produk telah beroperasi secara stabil selama 3 tahun setelah dioperasikan, menunjukkan kinerja yang sangat baik tahan suhu rendah dan tahan angin. Operasi pembukaan dan penutupannya fleksibel dan dapat diandalkan. Itu fungsi kontak pembersihan otomatis secara efektif mencegah kegagalan kontak yang disebabkan oleh akumulasi debu dan salju, dan desain bebas perawatan mengurangi beban kerja pemeliharaan harian gardu induk. Pemilik proyek sangat mengakui kinerja dan layanan purna jual produk Usune dan telah menandatangani kerjasama jangka panjang perjanjian dengan Usune, menunjuknya sebagai produsen yang ditunjuk untuk proyek renovasi gardu induk berikutnya.

Pertanyaan Umum

Q1: Apa yang harus saya lakukan jika sakelar pemutus seri Usune GW4 gagal membuka atau menutup dengan benar saat digunakan?

A1: Pertama, periksa secara visual apakah batang penghubung mengalami deformasi, apakah sambungannya kendor, dan apakah penjepit kendor atau tergelincir. Batang penghubung yang cacat perlu diganti; sambungan dan klem yang longgar perlu dilakukan dikencangkan dengan kunci momen sesuai torsi yang ditentukan dalam manual (lihat Tabel 5). Jika manualnya torsi pengoperasian meningkat secara signifikan, hal ini mungkin disebabkan oleh mengeringnya pelumas pada bagian yang berputar atau karat pada pin poros. Bersihkan dan lumasi bagian yang berputar untuk memastikan kelancaran pengoperasian.

Q2: Apa saja siklus pemeliharaan dan poin penting untuk sakelar pemutus seri Usune GW4?

A2: Produk ini dirancang bebas perawatan, tetapi disarankan untuk melakukan pemeriksaan dan pemeliharaan rutin untuk memastikannya operasi stabil jangka panjang: Inspeksi sederhana di tempat harus dilakukan setiap 2 tahun; ketika tidak dapat digunakan, pemeliharaan harus dilakukan setiap 5 tahun atau setiap 2000 operasi; perombakan besar-besaran harus dilakukan setiap 10 tahun atau setiap 5000 operasi. Poin perawatan utama meliputi: memeriksa integritas bagian mekanis dan isolator, mengukur resistansi rangkaian penghantar utama, memeriksa kekencangan baut, dan menguji status pengoperasian sakelar bantu dan komponen listrik yang saling mengunci.

Petunjuk Penyediaan dan Pemesanan Produk

1. Kelengkapan Pasokan Produk: Setiap sakelar pemutus seri Usune GW4 dan sakelar grounding yang dikirimkan disertakan aksesori pemasangan dan mekanisme pengoperasian yang dipesan oleh pengguna, beserta sertifikat produk, panduan pemasangan dan pengoperasian, serta daftar aksesori untuk memastikan kelancaran pemasangan dan penggunaan.

2. Petunjuk PemesananSaat memesan, harap tentukan: model produk, nama, arus pengenal, tegangan pengenal, apakah a sakelar pembumian dikonfigurasi (pembumian tunggal/pembumian ganda); jenis, model, dan nama pengoperasian mekanisme; catu daya dan peringkat tegangan kunci elektromagnetik (jika ada); model dan tegangan kontrol mekanisme operasi listrik (jika ada). Jika diperlukan dokumen teknis khusus atau aksesori pemasangan, harap cantumkan saat memesan.

1. Basis sentuhan jari
2. Sentuhan jari
3. Pelat kunci magnetik
4. Baut
5. Kontak
Gambar 2 Diagram Skema Titik Kontak Listrik Dominan

1. Kepala kontak statis pisau tanah
2. Jari kontak
3. Pelat posisi
4. Tabung pisau tanah
Gambar 3 Diagram skema posisi tabung grounding dan pelat posisi

Gambar 4 Diagram Pengangkatan
