Zhejiang Usune Electric Co, Ltd adalah pabrik profesional yang mengintegrasikan R&D, desain, produksi, dan penjualan. Ini yang utama produknya meliputi pemutus sirkuit vakum tegangan tinggi dalam dan luar ruangan 12kV～245kV, pemutus sirkuit SF6, beban saklar, dan berbagai saklar pemutus. Ini adalah pemasok profesional tepercaya untuk proyek-proyek teknik tenaga listrik dalam negeri dan internasional.
Sakelar Pemutus Usune Gw4 dirancang khusus untuk sistem daya AC tiga fase 50Hz/60Hz. Ini yang utama fungsinya adalah untuk menghubungkan atau memutuskan sirkuit tegangan tinggi dalam kondisi berenergi, tanpa beban dan untuk memberikan visibilitas izin isolasi listrik untuk pemeliharaan busbar, pemutus arus, trafo, dan tegangan tinggi lainnya peralatan.
-GB 1985-2004: Sakelar Pemutus Tegangan Tinggi AC dan Sakelar Pembumian
-IEC 62271-102: Switchgear dan Controlgear Tegangan Tinggi
-GB/T 11022: Spesifikasi Umum untuk Switchgear dan Controlgear Tegangan Tinggi

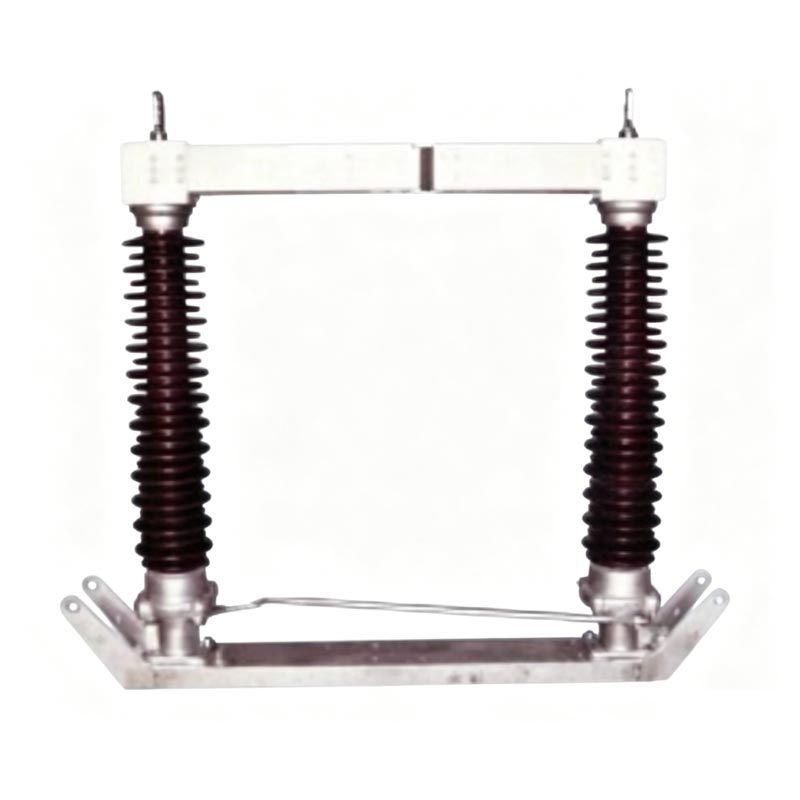

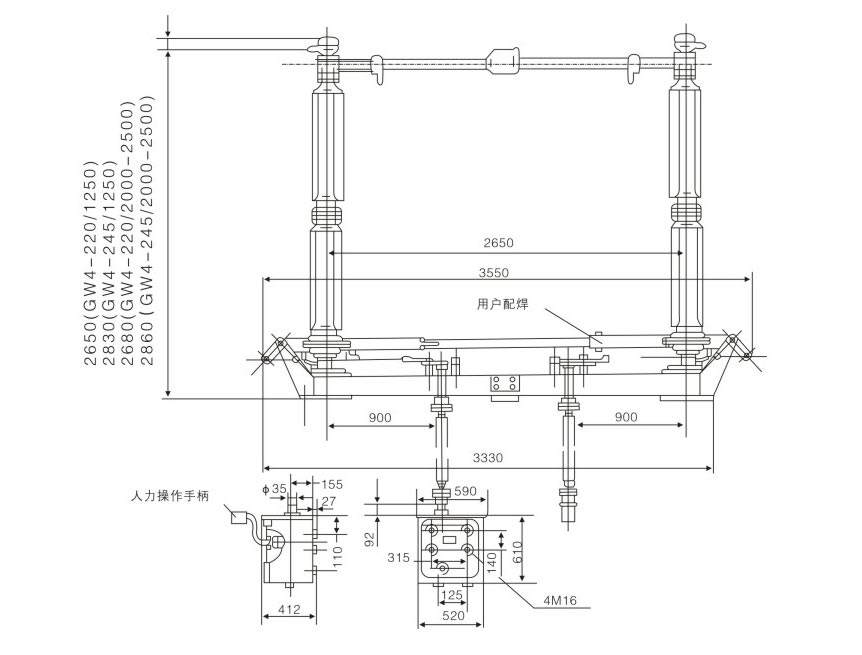

Seri GW4: Insulator tiang ganda, berputar horizontal, tipe terputus
1. Struktur isolator tiang ganda, dua isolator tiang per fase berputar secara horizontal 90° secara serempak.
2. Kontak utama adalah kontak tembaga berlapis perak yang rusak di tengah, resistansi kontak rendah, dan konduktivitas yang baik.
3. Basis terbuat dari baja galvanis hot-dip, dengan bantalan tertutup, tahan korosi dan tahan lama.
4. Sakelar Pemutus GW4 dapat dilengkapi dengan sakelar pembumian satu sisi atau dua sisi, dengan mekanis
saling terkait untuk memastikan keselamatan operasional.
5. Mekanisme pengoperasian bisa manual (CS14G, CS17G) atau elektrik (CJ6B, CJ11, XCJ-I).
| Parameter | Spesifikasi |
| Nilai Tegangan | 126kV (sistem 110kV) |
| Frekuensi yang Dinilai | 50Hz |
| Nilai Saat Ini | 630A, 1250A, 1600A, 2000A, 2500A |
| Nilai Arus Tahan Waktu Singkat (1 detik) | 31,5kA, 40kA, 50kA |
| Nilai Puncak Menahan Arus | 80kA, 100kA, 125kA |
| 1 menit Tegangan Tahan AC Kering | - Ke bumi: 140kV- Lintas putus: 160kV |
| Suhu Operasi | -40°C hingga +40°C |
| Ketinggian | ≤ 2000m |

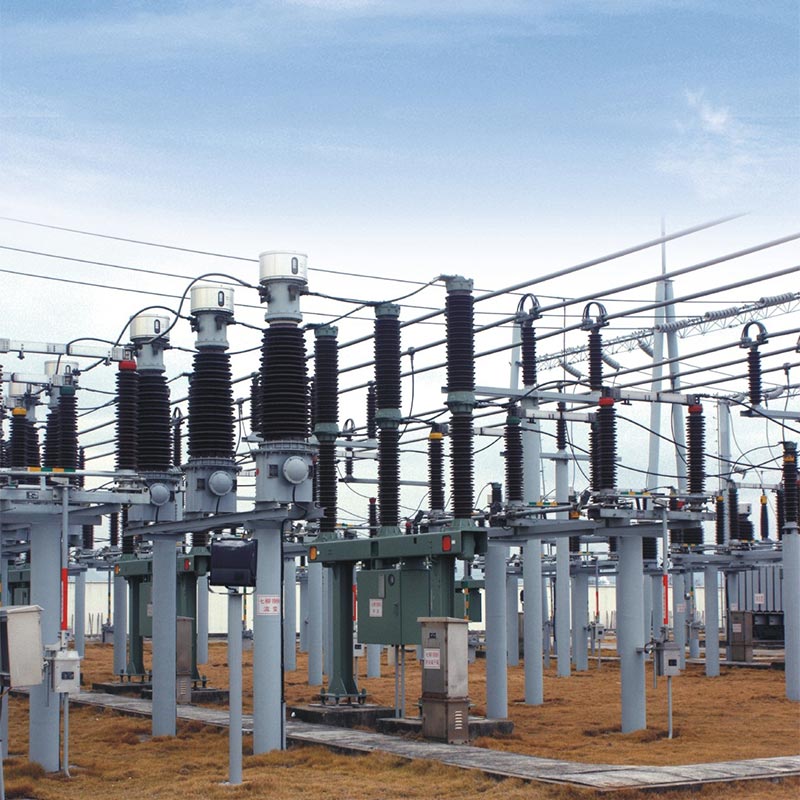

Proyek Gardu Induk Tenaga Angin 110kV...
Proyek ini terletak di wilayah utara dengan perbedaan suhu yang signifikan sehingga membutuhkan peralatan yang tinggi keandalan dan ketahanan dingin. Proyek ini memilih beberapa Sakelar Pemutus Usune GW4, yang dilengkapi dengan listrik mekanisme dan sakelar pembumian dua sisi. Selama bertahun-tahun sejak dioperasikan, peralatan telah beroperasi dengan stabil, dengan aksi mekanis yang andal dan ketahanan terhadap korosi yang sangat baik, secara efektif memastikan keselamatan pemeliharaan gardu induk dan efisiensi pengoperasian harian, mendapatkan pujian tinggi dari pengguna.

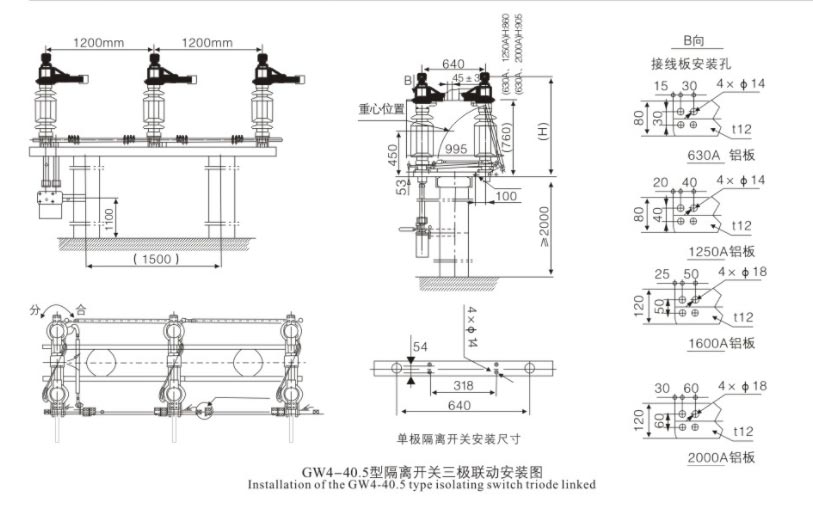

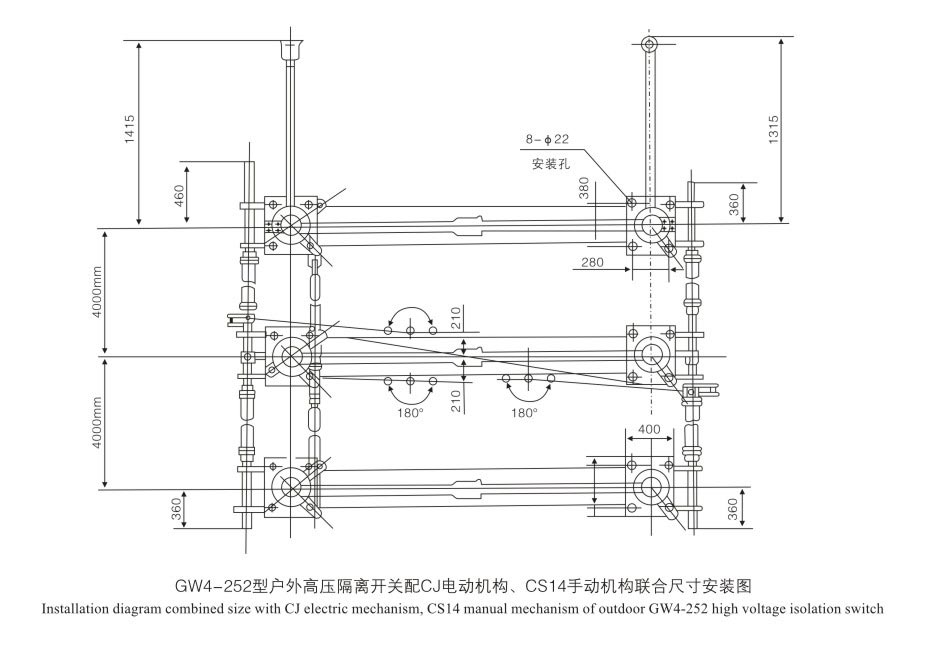

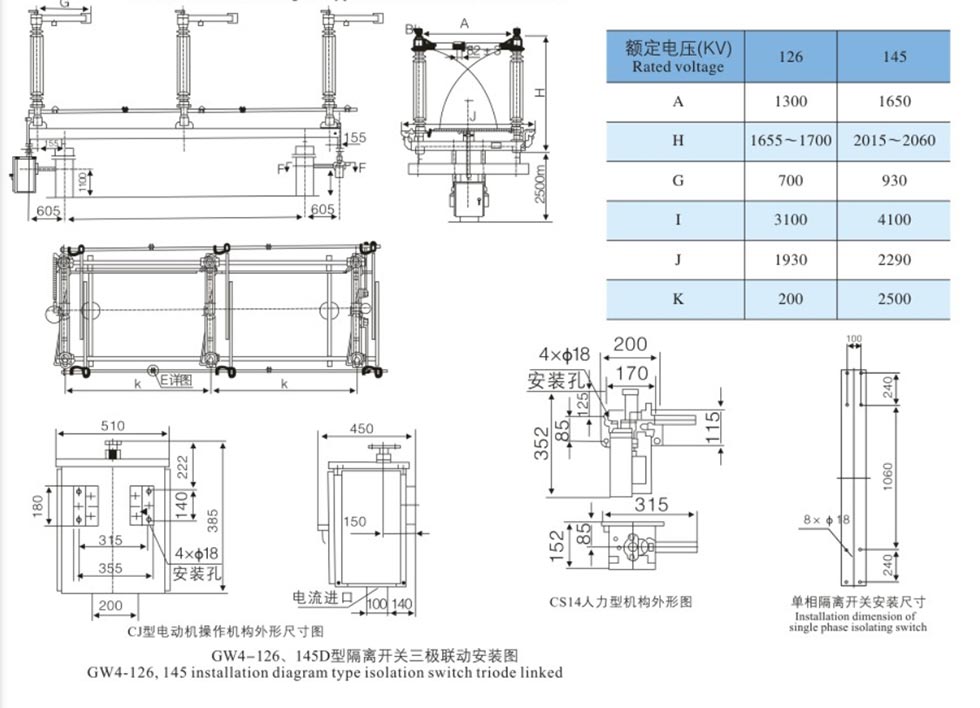

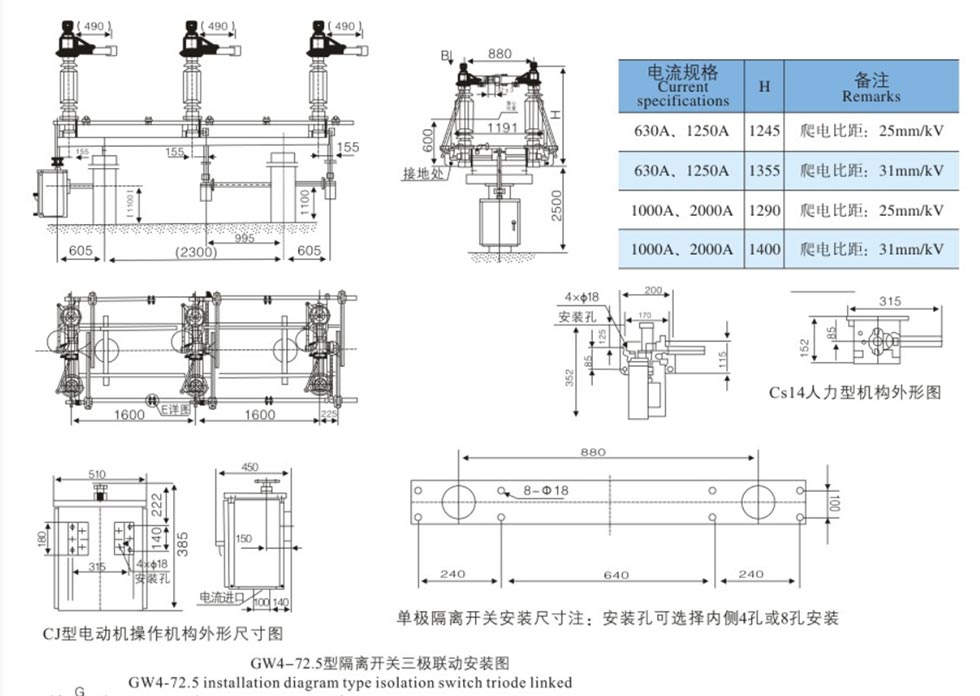

| Barang | Satuan | Parameter | |||||
| Nilai Tegangan | persegi panjang | 40.5 | 72.5 | 126 | 145 | ||
| Tingkat isolasi terukur | Frekuensi daya 1 menit menahan tegangan (nilai efektif) | Di tanah | persegi panjang | 95 | 160 | 230 | 275 |
| Patah | persegi panjang | 118 | 200 | 230+70 | 275+85 | ||
| Nilai impuls petir menahan arus (puncak) | Di tanah | persegi panjang | 185 | 350 | 550 | 650 | |
| Patah | persegi panjang | 215 | 410 | 550+110 | 650+120 | ||
| Frekuensi yang Dinilai | Hz | 50/60 | |||||
| Nilai Saat Ini | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Dinilai menahan arus dalam waktu singkat | ka | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | ||
| Nilai puncak menahan arus | ka | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Nilai durasi hubung singkat | Pisau/Pedang | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nilai beban terminal mekanis | Horisontal dan vertikal | N | 1250 | 1250 | 1250 | 1250 | |
| Horisontal | N | 750 | 750 | 750 | 750 | ||
| Kekuatan vertikal | N | 1000 | 1000 | 1000 | 1000 | ||
| Jarak rambat | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Kehidupan mekanis | Kali | 5000 | 5000 | 1000 | 5000 | ||
| Aktuator motor | Model | CJ | CJ | CJ | CJ | ||
| Tegangan motor | V | AC380, AC220, DC220, DC110 | |||||
| Lingkaran kontrol tegangan | V | AC380, AC220, DC220, DC110 | |||||
| Poin, waktu tutup | s | 7±1 | |||||
|
Aktuator manusia |
Model | CS14 CS17 | |||||
| Tegangan kunci elektromagnetik | V | AC220, DC220, DC110 | |||||
• Isolator: Tidak retak, rusak atau kotor.
• Kontak: Bersih, permukaan berlapis perak utuh.
• Pengencang: Semua baut dikencangkan.
• Mekanisme: Rotasi halus; melumasi bagian yang bergerak.
• Vertikalitas isolator: Sesuaikan dengan shim (maks 3 mm per lokasi).
• Sinkronisasi tiga fase: Menyetel lengan engkol dan batang penghubung.
• Tekanan kontak: Pastikan pemasangan dan tekanan tepat.
• Hanya beroperasi dalam kondisi TANPA BEBAN; pastikan pemutus sirkuit terbuka.
• Pengoperasian manual: Gunakan pegangan pengoperasian; menghindari kekerasan yang berlebihan.
• Pengoperasian bermotor: Gunakan kendali lokal/jarak jauh; posisi monitor.
• Interlock: Jangan memaksakan pengoperasian jika saling bertautan.
• Perbaikan berkala: Setiap 1–2 tahun.
• Bersihkan isolator dan kontak; oleskan petroleum jelly industri.
• Lumasi bantalan dan bagian transmisi.
• Periksa baut yang kendor, kontak yang aus, dan kerusakan isolator.
• Setelah hubungan arus pendek: Segera periksa.
• Tidak dapat beroperasi: Periksa interlock, linkage macet, atau kerusakan motor.
• Fase asinkron: Sesuaikan batang penghubung silang.
• Kontak yang terlalu panas: Bersihkan dan kencangkan kembali; periksa pelapisan perak.
J: Tidak. Sakelar Pemutus GW4 hanya cocok untuk isolasi dan peralihan di bawah tegangan saja, tanpa beban kondisi. Ia tidak memiliki kemampuan pemadaman busur api dan dilarang keras dioperasikan di bawah beban. Itu harus digunakan bersama dengan pemutus arus.
J: Interlock mekanis menerapkan urutan pengoperasian yang aman: sakelar utama terbuka → sakelar grounding ditutup; sakelar pembumian terbuka → sakelar utama ditutup, mencegah kesalahan pengoperasian dan memastikan keamanan pemeliharaan personel.
A: Tipe standar cocok untuk lingkungan dengan ketinggian ≤2000m dan suhu -40℃ hingga +40℃, yang dapat memenuhi kebutuhan sebagian besar gardu induk luar ruangan; untuk daerah dataran tinggi atau daerah yang sangat tercemar, isolasi yang diperkuat dan solusi anti-korosi dapat disesuaikan.
