Saklar Isolasi Outdoor Manual Bermotor merupakan produk inti Usune yang didesain khusus untuk AC outdoor sirkuit dengan frekuensi pengenal 50Hz dan tegangan pengenal 35kV~170kV. Ini adalah peralatan penting untuk memastikan pengoperasian sistem tenaga yang aman dan stabil dan juga dapat berfungsi sebagai unit dasar untuk rangkaian ini produk turunan. Produk diproduksi sesuai dengan IEC 62271-102 "AC tegangan tinggi pemutusan sakelar dan sakelar pembumian" dan IEC 60694 "Kondisi teknis umum untuk switchgear tegangan tinggi dan perlengkapan kendali," memastikan keahlian profesional dan keandalan produk.
Menampilkan struktur sakelar putar horizontal, sakelar ini menawarkan tingkat isolasi tinggi, polusi kuat ketahanan, kinerja mekanik yang stabil, serta pemasangan dan pemeliharaan yang mudah. Ini mendukung manual dan pengoperasian listrik dan dapat dikonfigurasi dengan sakelar grounding sesuai kebutuhan. Ini dapat beradaptasi dengan kondisi luar ruangan yang keras lingkungan seperti dataran tinggi, suhu rendah, dan polusi berat. Sebagai pemasok terpercaya, Usune secara ketat mematuhi standar internasional dan secara ketat mengontrol kualitas produk untuk menyediakan pelanggan dengan kualitas tinggi, sakelar pemutus yang aman dan tahan lama.
Sakelar Isolasi Bermotor Manual Luar Ruangan banyak digunakan dalam sistem transmisi dan distribusi daya luar ruangan di jaringan listrik, perusahaan industri dan pertambangan, konstruksi perkotaan, dan pembangkit listrik energi baru. Itu benar cocok untuk aplikasi yang sering memerlukan isolasi daya dan pemeliharaan keselamatan, dan sangat cocok untuk lingkungan luar ruangan yang keras, secara efektif memastikan kontinuitas dan keamanan pasokan listrik.
Produk ini menawarkan kinerja teknis yang sangat baik dan mencakup berbagai spesifikasi. Parameter intinya adalah
sebagai berikut:
- Tegangan Terukur: 35kV~170kV
- Nilai Saat Ini: 630A ~ 2500A
- Nilai Arus Penahan Waktu Singkat: 20kA/s~50kA/s
- Arus Penahan Puncak Terukur: 50kA~125kA
- Resistensi Sirkuit Utama: ≤125μΩ (bervariasi tergantung model)
- Tegangan Penahan Frekuensi Daya Satu Menit: 80kV~200kV
- Tegangan Penahan Impuls Petir: 115kV~860kV (bervariasi tergantung model dan sakelar grounding)
- Mekanisme Pengoperasian: Manual (seri CS11, CS17D, CS14G) atau Elektrik (tipe CJ2)

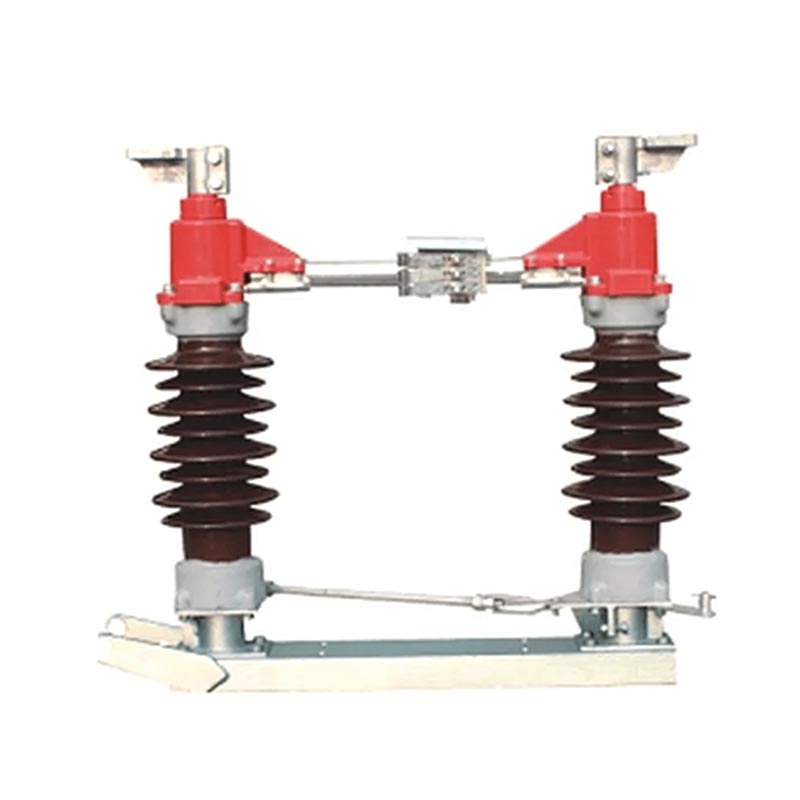

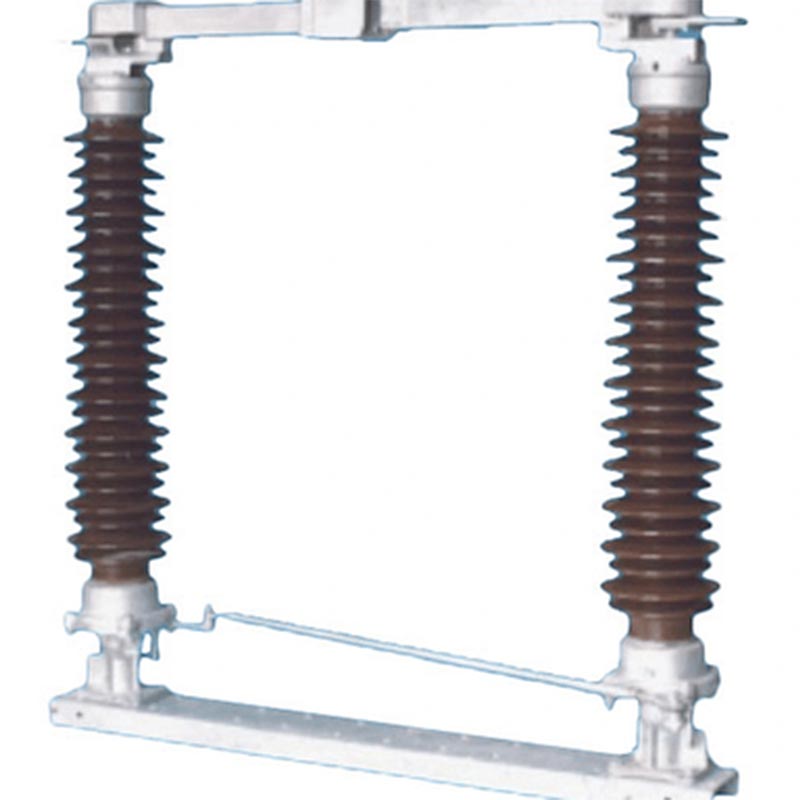

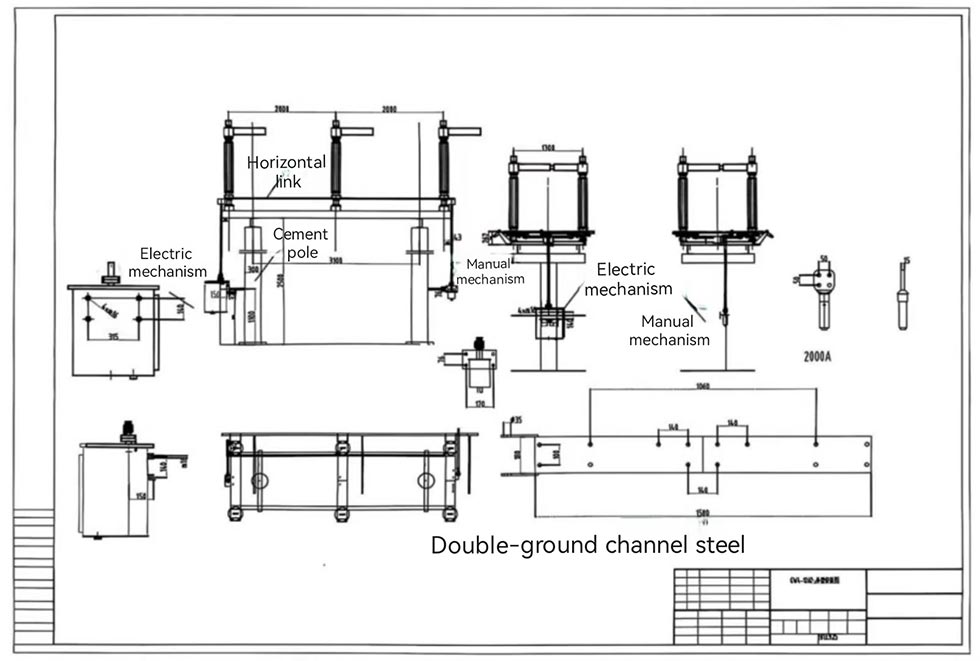

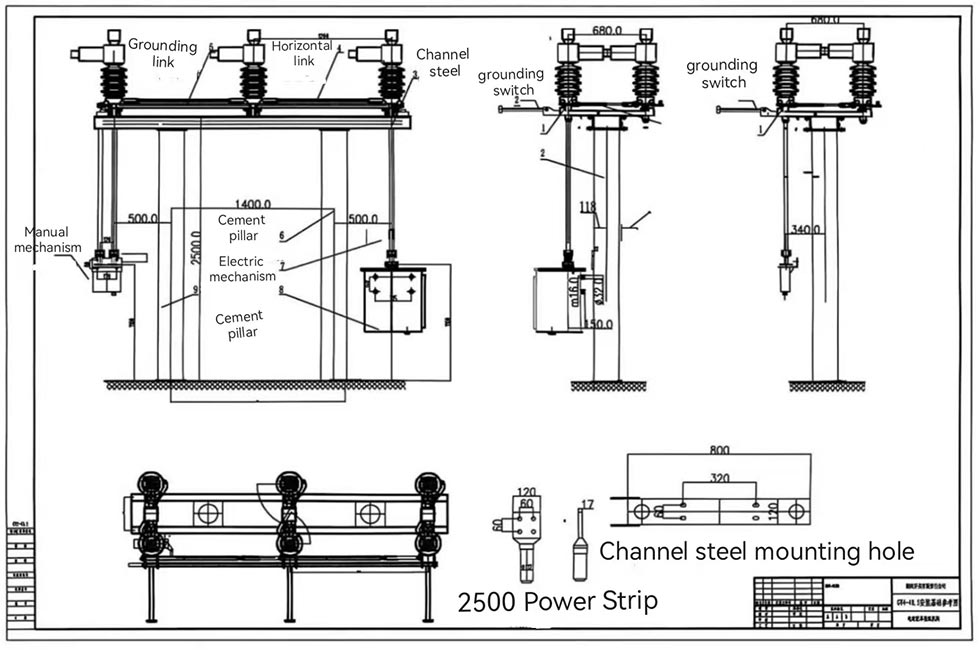

Sakelar Isolasi Manual Luar Ruangan Bermotor menggunakan struktur jabat tangan tiang ganda. Setiap fase terdiri dari basis, pos isolator, terminal keluar, dan kontak. Kedua isolator tiang dipasang sejajar satu sama lain bantalan kursi di kedua ujung alas dan tegak lurus dengan alas. Bagian konduktif utama berputar kira-kira 90° dengan isolator tiang. Kontak tengah dilengkapi struktur berputar yang dapat membersihkan sendiri, yang menghilangkan debu dan kotoran dari kontak selama pembukaan dan penutupan, memastikan kontak yang andal. Bagian yang berputar mengadopsi yang disegel, desain bebas perawatan, dan komponen transmisi menggunakan pin stainless steel dan molibdenum bushing nilon yang mengandung disulfida, yang tahan korosi dan bebas karat.
Jari kontak menggunakan bahan berkekuatan tinggi, konduktivitas tinggi, dan elastisitas tinggi jenis baru. Mereka mengandalkan elastisitasnya sendiri untuk menjepit kontak, menghindari kegagalan kontak yang disebabkan oleh korosi pegas dan anil panas. Struktur komponen konduktif ini telah memperoleh paten model utilitas nasional.
Dapat beradaptasi pada ketinggian ≤2000m, suhu sekitar -40℃ hingga +40℃, kecepatan angin ≤34m/s, dan intensitas seismik ≤8 derajat. Jarak rambat memenuhi persyaratan Kelas III atau IV GB/T5582. Ketahanan yang kuat terhadap polusi dan lapisan gula (ketebalan es ≤10mm).
Mendukung pengoperasian manual dan elektrik, dapat dipilih sesuai kebutuhan. Mekanisme manualnya mudah dioperasikan mekanisme listrik (tipe CJ2) digerakkan oleh motor AC melalui gigi reduksi, menawarkan efisiensi tinggi dan kinerja hemat tenaga kerja.
Bila dilengkapi dengan sakelar pembumian, sirkuit konduktif utama dan sakelar pembumian dapat diandalkan saling bertautan, memastikan sakelar pembumian tidak dapat menutup ketika sirkuit utama ditutup, dan sebaliknya, mencegah pengoperasian yang tidak disengaja.
Batang penghubung fase-ke-fase dan vertikal mengadopsi struktur penjepit, sehingga menghilangkan kebutuhan akan pin dan pengelasan, menghasilkan efisiensi instalasi yang tinggi. Suku cadang yang berputar bebas perawatan dan menyederhanakan rutinitas inspeksi dan pemeliharaan, mengurangi biaya pengoperasian jangka panjang.

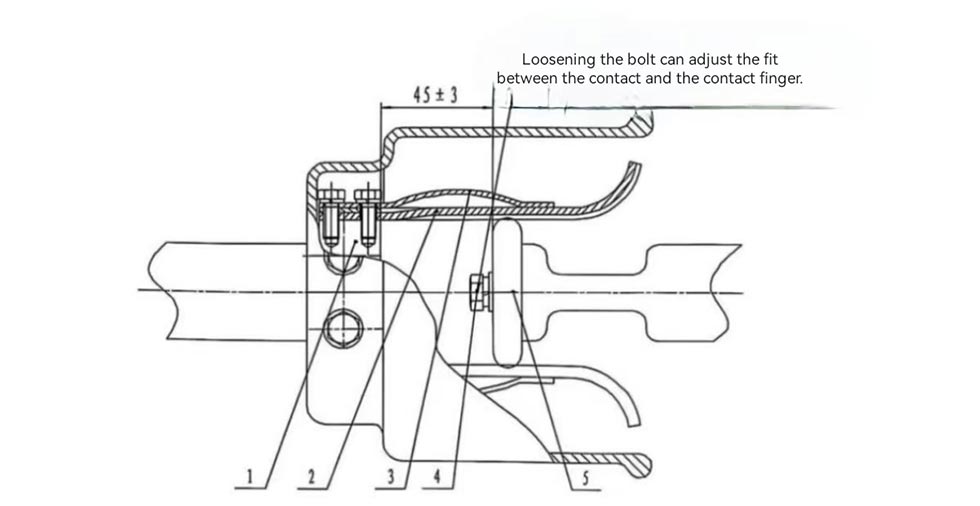

1. Basis sentuhan jari
2. Sentuhan jari
3. Pelat kunci magnetik
4. Baut
5. Kontak
Gambar 2 Diagram Skema Titik Kontak Listrik Dominan

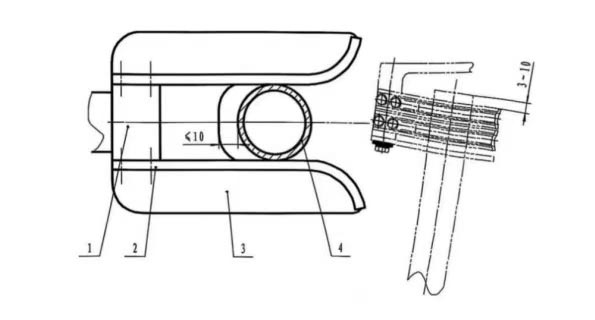

1. Kepala kontak statis pisau tanah
2. Jari kontak
3. Pelat posisi
4. Tabung pisau tanah
Gambar 3 Diagram skema posisi tabung grounding dan pelat posisi

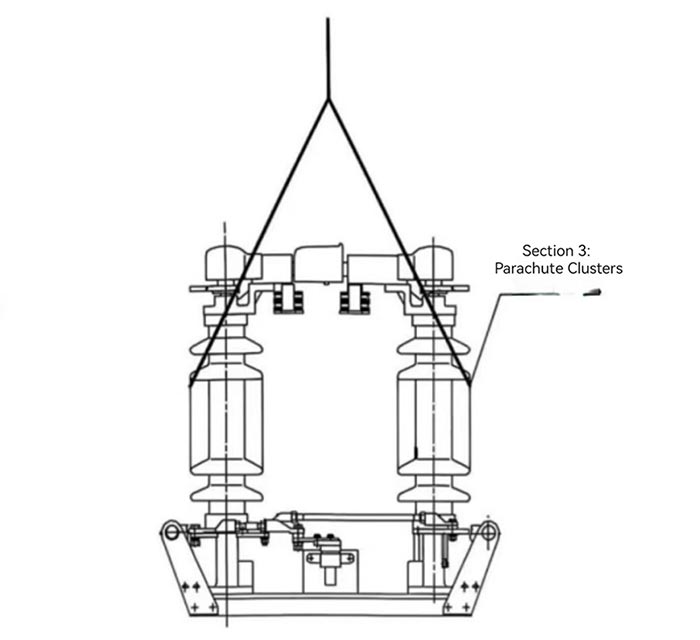

Gambar 4 Diagram Pengangkatan
Studi Kasus: Proyek Jaringan Listrik Ketinggian Tinggi di Tiongkok Barat

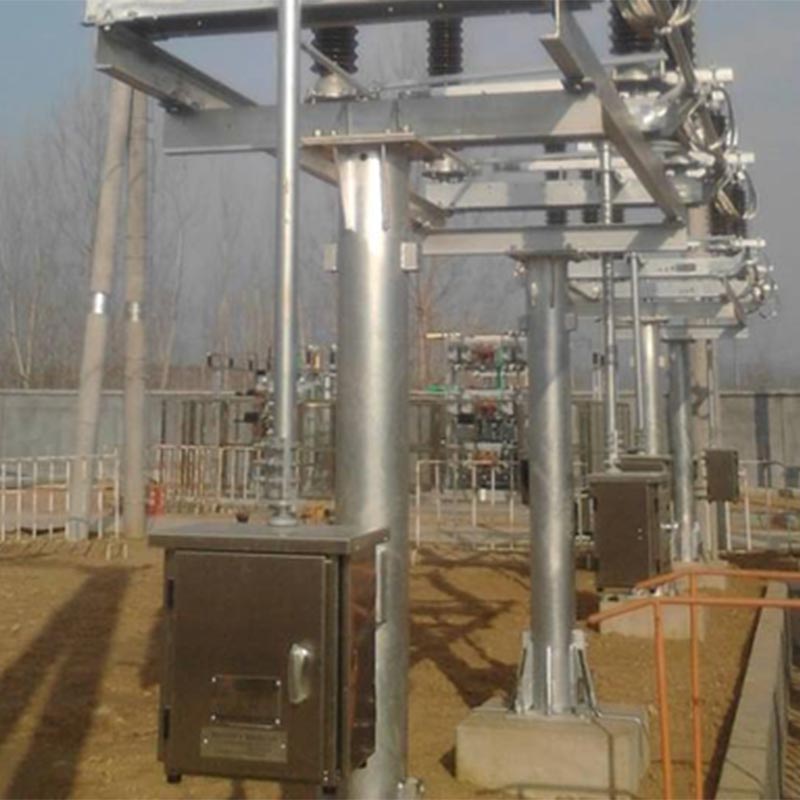

Sebuah perusahaan jaringan listrik di Tiongkok bagian barat sedang melaksanakan proyek peningkatan saluran transmisi 110kV. Terletak di sebuah ketinggian 1800m, proyek ini mengalami suhu tahunan rata-rata -15℃ hingga 25℃, seringnya angin kencang, dan hujan salju lebat di musim dingin. Proyek ini memilih sakelar pemutus Usune GW4(A)-126(D)(W)/1250 (dilengkapi dengan CJ2 mekanisme pengoperasian listrik dan sakelar pembumian). Selama tiga tahun terakhir, produk tersebut telah terbukti kemampuan beradaptasi lingkungan yang sangat baik, tanpa kerusakan isolator atau kontak yang terlalu panas. Pembukaan dan penutupan pengoperasiannya lancar, dan masih dapat beroperasi secara normal bahkan dengan akumulasi es 8mm di musim dingin, memastikannya operasi jaringan listrik yang stabil. Sebagai produsen, Usune memberikan panduan pemasangan di tempat dan teratur layanan pemeliharaan untuk proyek tersebut, mendapatkan pujian yang tinggi dari klien.
A1: Alasan utama peningkatan torsi pengoperasian manual adalah karena oli pelumas di bagian yang berputar sistem transmisi mengering, kotor, atau pin poros berkarat sehingga menyebabkan transmisi meningkat perlawanan. Solusi: Pertama, hentikan pengoperasian. Setelah memastikan sakelar isolasi berada pada posisi terbuka dan saluran tegangan tinggi dibumikan, bongkar bagian-bagian yang berputar, bersihkan akumulasi kotoran dan karat, dan aplikasikan jumlah pelumas yang sesuai. Jika masalah terus berlanjut, hubungi tim layanan purna jual Usune untuk perbaikan profesional. Pabrik Usune memiliki personel perbaikan dan suku cadang profesional untuk memberikan dukungan tepat waktu.
A2: Dapat digunakan di area dengan korosi kimia ringan hingga sedang. Tindakan pencegahan utama: 1. Beritahu pemasok mengenai hal tersebut tingkat korosi lingkungan saat pemesanan. Usune akan menyesuaikan perawatan anti korosi (seperti hot-dip galvanisasi komponen baja bertulang dan pemilihan isolator anti korosi khusus); 2. Bersihkan secara teratur permukaan isolator dan bagian konduktif untuk menghilangkan zat korosif; 3. Mempersingkat pemeriksaan rutin siklus, fokus pada pemeriksaan permukaan kontak dan kondisi isolator, dan segera ganti bagian yang rusak. Untuk area dengan korosi kimia yang parah, konsultasikan dengan departemen teknis Usune untuk solusi khusus.
Setiap Saklar Isolasi Usune Outdoor Manual Bermotor dilengkapi dengan aksesoris pemasangan yang lengkap dan mekanisme pengoperasian yang dipesan oleh pelanggan, bersama dengan sertifikat produk, panduan pemasangan dan pengoperasian, dan daftar aksesoris. Sebagai pemasok yang berakar di Tiongkok, Usune memiliki sistem produksi dan purna jual yang komprehensif: pabrik memiliki proses pemeriksaan kualitas yang ketat untuk memastikan bahwa setiap produk memenuhi syarat sebelum meninggalkannya pabrik; tim layanan purna jual menyediakan panduan instalasi di tempat, debugging, pemeliharaan, dan lainnya layanan, menanggapi kebutuhan pelanggan 24 jam sehari, dan berkomitmen untuk menyediakan produk berkualitas tinggi dan pelayanan penuh perhatian kepada pelanggan di dalam dan luar negeri, membangun hubungan kerjasama jangka panjang dan stabil.
