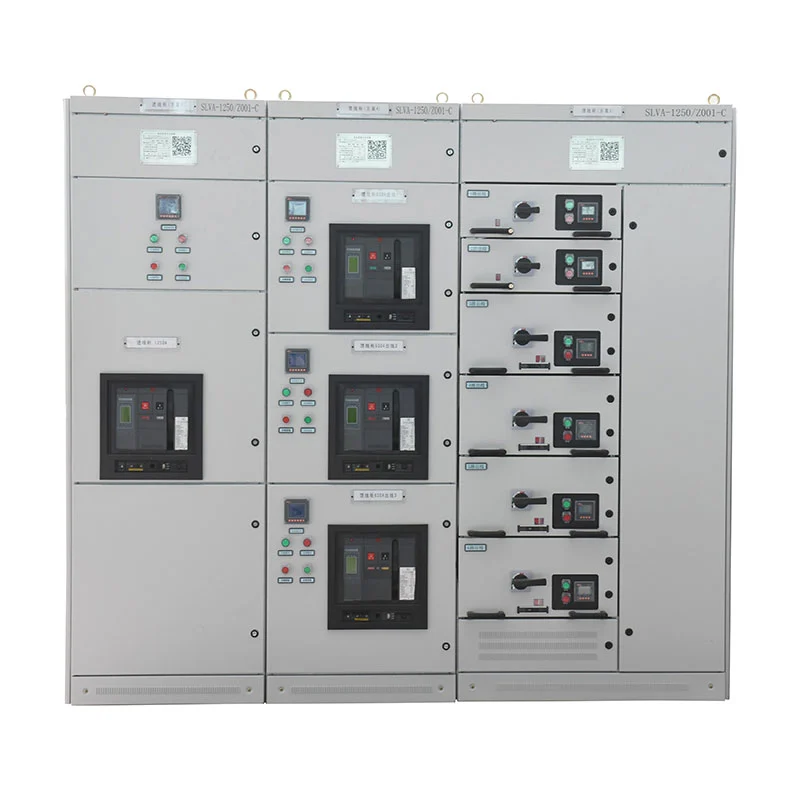

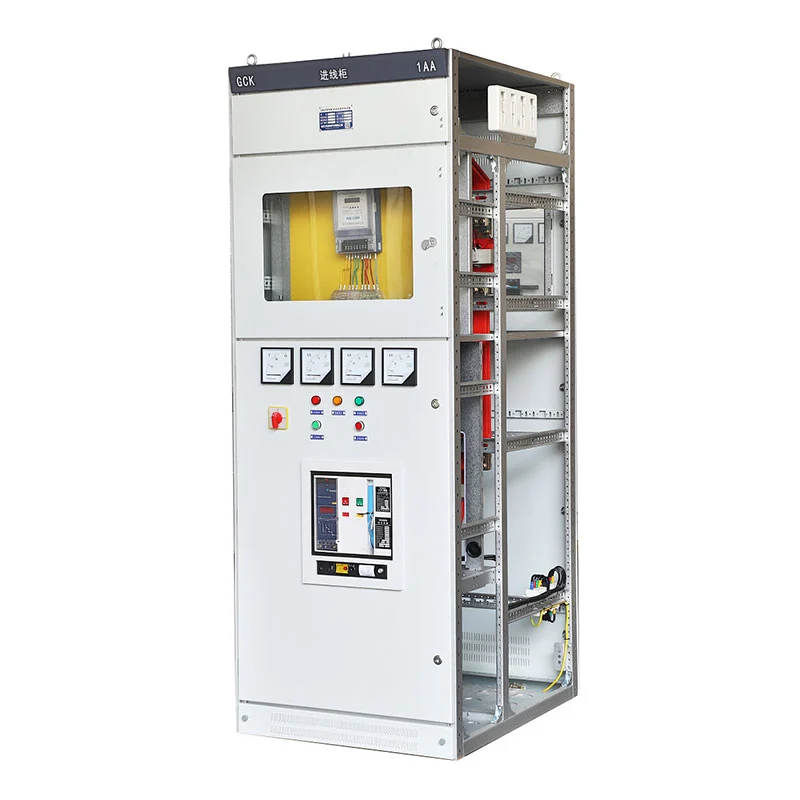

Kabinet Switchgear Tipe Laci Tegangan Rendah

Dirancang untuk sistem AC 50–60Hz dengan voltase kerja terukur hingga 660V, Kabinet Switchgear Tipe Laci Tegangan Rendah dapat dikonfigurasi untuk distribusi daya, kontrol motor, dan kompensasi faktor daya. Sangat cocok untuk pabrik industri, fasilitas listrik, proyek petrokimia, infrastruktur transportasi, bangunan komersial, dan sistem kelistrikan tegangan rendah lainnya.

Mengapa Desain Laci Penting

Dalam kabinet distribusi tetap konvensional, rangkaian listrik relatif bergantung pada kabinet keseluruhan pengaturan. Ketika suatu fasilitas berisi banyak beban independen, hal ini dapat membuat manajemen sirkuit dan masa depan modifikasi lebih rumit.

Konfigurasi tipe laci membagi fungsi kelistrikan menjadi unit-unit individual. Setiap laci dapat berhubungan dengan a pengumpan, motor, atau beban listrik tertentu, memungkinkan keseluruhan kabinet diatur sesuai dengan yang sebenarnya struktur distribusi.

Untuk pabrik dan fasilitas besar, ini berarti switchgear dapat direncanakan berdasarkan beban listrik hanya di sekitar dimensi fisik kabinet.

Manajemen Sirkuit demi Sirkuit

Struktur laci memungkinkan sirkuit yang berbeda untuk ditetapkan ke unit fungsional yang terpisah.

Misalnya, fasilitas produksi mungkin memiliki sirkuit independen untuk motor konveyor, pompa, kipas, dan bantu permesinan, penerangan, dan distribusi tenaga listrik secara umum. Sirkuit-sirkuit ini dapat diatur menurut masing-masingnya persyaratan kelistrikan.

Struktur ini membantu operator mengidentifikasi hubungan antara setiap sirkuit dan peralatan yang terhubung sangat berharga di ruang listrik besar yang berisi banyak pengumpan keluar.

Beda Muatan, Beda Laci

Tidak semua beban listrik memiliki kebutuhan daya yang sama. Motor bantu kecil dan motor produksi berdaya tinggi mungkin memerlukan pengaturan peralihan dan perlindungan yang berbeda.

Oleh karena itu, Kabinet Switchgear Tipe Laci Tegangan Rendah dapat menggunakan laci besar dan kecil untuk sirkuit yang berbeda persyaratan. Konfigurasi laci dapat ditentukan berdasarkan rating motor, kapasitas feeder, dan jumlahnya sirkuit dalam proyek.

Hal ini memberikan kebebasan lebih besar bagi insinyur kelistrikan saat menyiapkan tata letak kabinet.

Organisasi Sirkuit Motor

Untuk fasilitas industri, kendali motor dapat menyebabkan sebagian besar listrik bertegangan rendah sistem.

Konfigurasi MCC terdiri dari laci besar dan kecil, dengan perangkat switching utama setiap rangkaian menggunakan a pemutus sirkuit berkapasitas tinggi atau sakelar beban putar dengan sekering.

Pengaturan ini dapat diterapkan pada sirkuit yang melayani pompa, kompresor, kipas angin, konveyor, mesin produksi, dan peralatan yang digerakkan oleh motor lainnya.

Memisahkan sirkuit motor ini menjadi unit fungsional khusus juga membantu menyederhanakan hubungan kelistrikan antara masing-masing motor dan pengumpannya yang sesuai.

Pengaturan Distribusi Tenaga Listrik

Kabinet Pusat Distribusi Daya digunakan dimana daya listrik yang masuk perlu dibagi menjadi beberapa sirkuit hilir.

Konfigurasi PC dapat mengakomodasi pemutus sirkuit seri Emax, MT, 3WN, AH, dan ME, tergantung pada yang disetujui desain kelistrikan.

Pemilihan harus mempertimbangkan arus pengenal, kapasitas hubung singkat, karakteristik penyulang, koordinasi proteksi, dan persyaratan peralatan yang terhubung.

Manajemen Daya Reaktif

Sistem industri yang menggunakan motor berat dapat menghasilkan kebutuhan daya reaktif yang signifikan. Untuk instalasi seperti itu, faktor daya kompensasi dapat menjadi bagian dari desain listrik tegangan rendah.

Kabinet kompensasi dapat dikonfigurasi untuk kompensasi faktor daya manual, otomatis, atau jarak jauh.

Konfigurasinya dapat ditentukan sesuai dengan karakteristik beban pelanggan dan manajemen kelistrikan persyaratan daripada menggunakan pengaturan kompensasi yang sama untuk setiap proyek.

Dimana Cocoknya

Peralatan tersebut dapat disesuaikan dengan sistem kelistrikan dengan struktur beban yang berbeda.

Fasilitas Manufaktur

Pabrik dengan beberapa lini produksi dapat menggunakan unit laci terpisah untuk motor, peralatan bantu, dan umum sirkuit listrik.

Pabrik Petrokimia

Pompa, kompresor, kipas angin, dan peralatan proses lainnya dapat diatur melalui sirkuit kontrol motor khusus.

Baja & Metalurgi

Fasilitas produksi besar dapat menggunakan distribusi tegangan rendah terpusat untuk beberapa peralatan dan motor berdaya tinggi pengumpan.

Infrastruktur Transportasi

Sarana perkeretaapian, terminal, dan prasarana pendukungnya dapat menggunakan kabinet untuk perlengkapan distribusi tenaga listrik dan sistem kelistrikan bantu.

Gedung Bertingkat Tinggi

Bangunan komersial dan perumahan dapat mengatur beberapa pengumpan tegangan rendah dalam distribusi terpusat sistem.

Fasilitas Energi

Pembangkit listrik dan proyek energi dapat mengonfigurasi fungsi distribusi, kontrol motor, dan kompensasi sesuai dengan beban listrik tambahannya.

Data Teknis

Lingkungan Kerja

Lingkungan pengoperasian standar harus memiliki suhu sekitar antara -5°C dan +40°C, dengan suhu rata-rata suhu selama 24 jam tidak melebihi +35°C.

Pada suhu lingkungan maksimum +40°C, kelembapan relatif tidak boleh melebihi 50%. Kelembapan yang lebih tinggi mungkin dapat diterima pada suhu yang lebih rendah, misalnya hingga 90% pada +20°C. Variasi suhu harus dipertimbangkan karena kondensasi mungkin terjadi.

Ketinggian standar adalah ≤2000m.

Selama transportasi dan penyimpanan, peralatan dapat menahan suhu dari -25°C hingga +55°C, dengan jangka pendek paparan hingga +70°C untuk jangka waktu tidak lebih dari 24 jam.

Aplikasi khusus, termasuk platform pengeboran minyak lepas pantai dan pembangkit listrik tenaga nuklir, memerlukan teknis tersendiri evaluasi dan kesepakatan antara produsen dan pengguna akhir.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Proyek Peluncuran Roket Cas-space merupakan referensi teknik untuk peralatan listrik Usune.

Infrastruktur peluncuran roket berisi berbagai beban listrik pendukung, termasuk sistem peralatan, bantu sarana dan prasarana pelayanan. Fasilitas seperti ini memerlukan organisasi sirkuit yang jelas dan dapat diandalkan distribusi listrik untuk mendukung area operasional yang berbeda.

Peralatan Usune diterapkan sebagai bagian dari sistem kelistrikan proyek, memberikan pengalaman praktis dalam penyediaan switchgear untuk infrastruktur khusus.

Proyek ini juga menunjukkan pentingnya mengadaptasi konfigurasi kabinet dengan arsitektur kelistrikan sebenarnya suatu fasilitas daripada mengandalkan pengaturan yang seragam.

Kualitas & Kepatuhan

Sistem produksi dan manajemen Usune didukung oleh ISO 9001, ISO 14001, dan ISO 45001.

Peralatan diproduksi sesuai dengan persyaratan IEC dan GB yang berlaku, termasuk GB 7251.1, JB/T 9961, dan persyaratan internasional yang relevan untuk rakitan switchgear dan controlgear tegangan rendah.

Sebelum dikirim, kabinet yang sudah jadi menjalani pemeriksaan pabrik dan pengujian rutin. Laporan pengujian yang relevan dan dokumentasi teknis dapat diberikan sesuai dengan kebutuhan proyek.

Konfigurasi Sebelum Membeli

Untuk tim pengadaan, langkah terpenting adalah mengonfirmasi konfigurasi kelistrikan sebelum produksi.

Kabinet Switchgear Tipe Laci Tegangan Rendah harus dipilih berdasarkan daftar beban sebenarnya, bukan hanya saja tegangan pengenal kabinet.

Usune merekomendasikan untuk mengonfirmasi:

Memberikan detail ini selama tahap penawaran memungkinkan Usune menyiapkan konfigurasi yang lebih cocok sistem kelistrikan pelanggan yang sebenarnya.

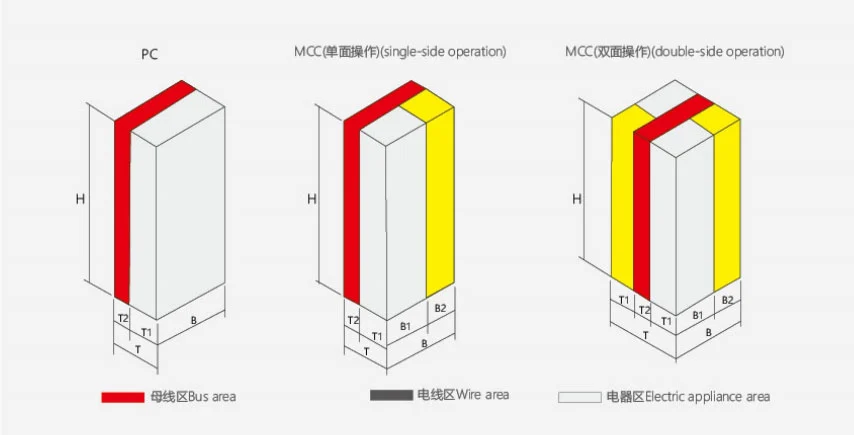

Dimensi Eksternal Produk

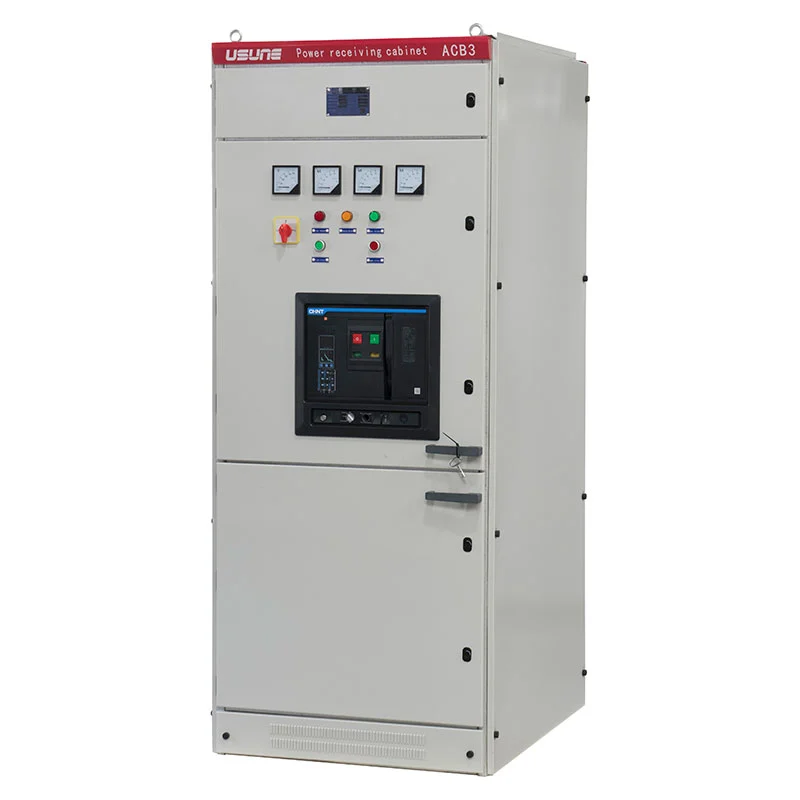

Kabinet pusat distribusi daya (PC).

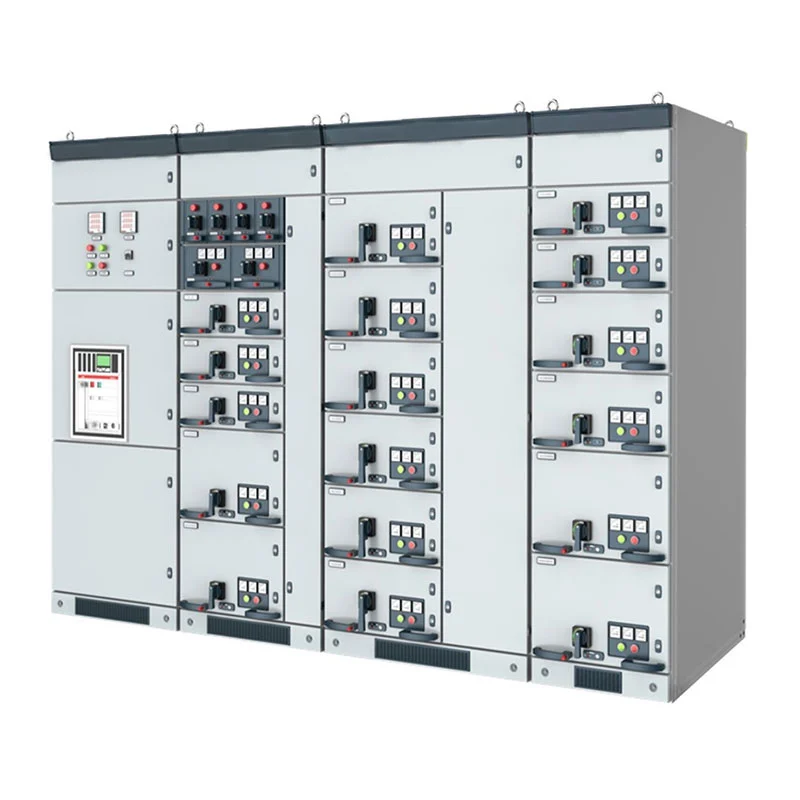

B Kabinet pusat kendali motor (MCC).

Produksi Pabrik

Kabinet dirakit di pabrik menggunakan struktur kabinet standar dan komponen fungsional.

Proses produksi meliputi inspeksi komponen, perakitan struktural, pemasangan laci, kabel listrik, pemeriksaan unit fungsional, dan pengujian rutin.

Proses perakitan berbasis pabrik ini memungkinkan konfigurasi kabinet akhir diperiksa sesuai dengan yang disetujui persyaratan teknis sebelum pengiriman.

Pertanyaan Umum

Tegangan apa yang bisa ditangani kabinet?

Peralatan ini dirancang untuk sistem AC dengan voltase kerja terukurtage 660V ke bawah.

Mengapa menggunakan konfigurasi tipe laci?

Susunan laci memungkinkan rangkaian listrik individual diatur sebagai unit fungsional terpisah, yang dapat membuat sistem distribusi besar lebih mudah dikelola dan dikonfigurasi.

Bisakah laci besar dan kecil digabungkan?

Ya. Konfigurasi MCC dapat menggunakan laci besar dan kecil sesuai dengan kapasitas motor dan kebutuhan sirkuit.

Peralatan apa saja yang bisa dipasang di kabinet PC?

Konfigurasi PC dapat menggunakan pemutus arus seri Emax, MT, 3WN, AH, dan ME sesuai proyek yang disetujui desain.

Apakah cocok untuk kontrol motor?

Ya. Bagian MCC dirancang khusus untuk beberapa sirkuit motor dan dapat dikonfigurasi dengan laci berbeda ukuran.

Apakah ini mendukung kompensasi faktor daya?

Ya. Fungsi kompensasi manual, otomatis, dan jarak jauh dapat dikonfigurasi sesuai dengan kebutuhan proyek.

Sertifikasi apa yang dimiliki Usune?

Usune beroperasi di bawah sistem manajemen ISO 9001, ISO 14001, dan ISO 45001. Produk diproduksi sesuai dengan standar IEC dan GB yang berlaku, dengan sertifikasi CE tersedia untuk konfigurasi yang berlaku.

Bisakah Usune menyesuaikan kabinet?

Ya. Kuantitas laci, pengaturan sirkuit, pemilihan pemutus, konfigurasi MCC, dan fungsi kompensasi dapat dilakukan ditentukan sesuai dengan kebutuhan kelistrikan pelanggan.

Informasi apa yang harus diberikan untuk kutipan?

Informasi yang paling berguna meliputi tegangan sistem, arus masuk, jumlah penyulang, kuantitas dan rating motor, tingkat hubung singkat, persyaratan kompensasi, lingkungan instalasi, dan diagram garis tunggal kelistrikan.

Dukungan Proyek Usune

Usune menyediakan switchgear tegangan rendah untuk sistem kelistrikan yang memerlukan pengaturan beberapa sirkuit daya dalam kabinet terpusat.

Untuk pelanggan yang mencari Kabinet Switchgear Tipe Laci Tegangan Rendah, Usune dapat mengevaluasi beban listrik struktur, pilih konfigurasi laci yang sesuai, koordinasikan pemilihan komponen, selesaikan perakitan pabrik dan pengujian, dan menyediakan dokumentasi teknis untuk pengiriman proyek.
