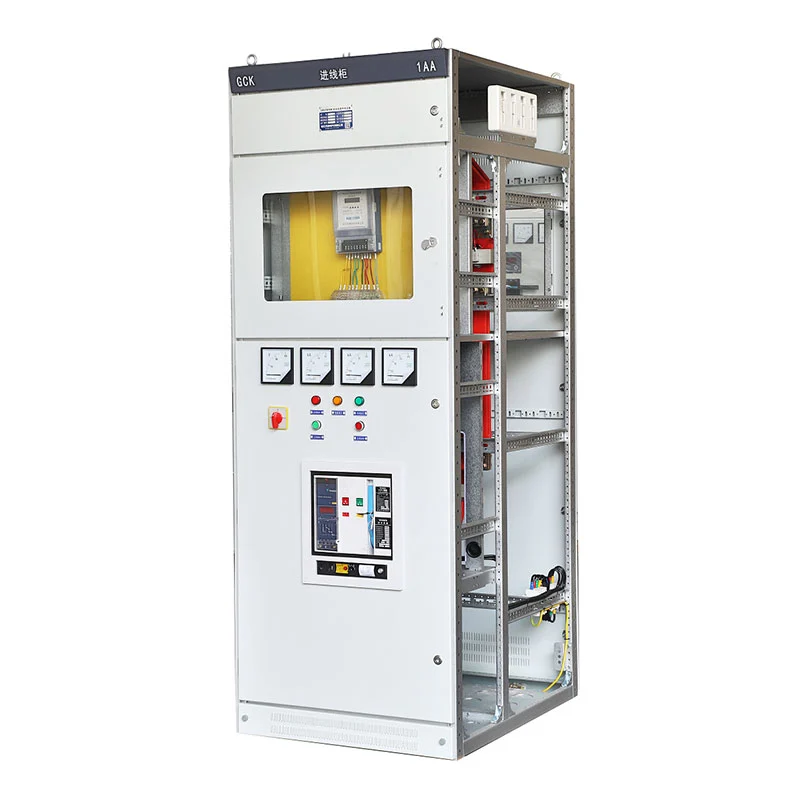

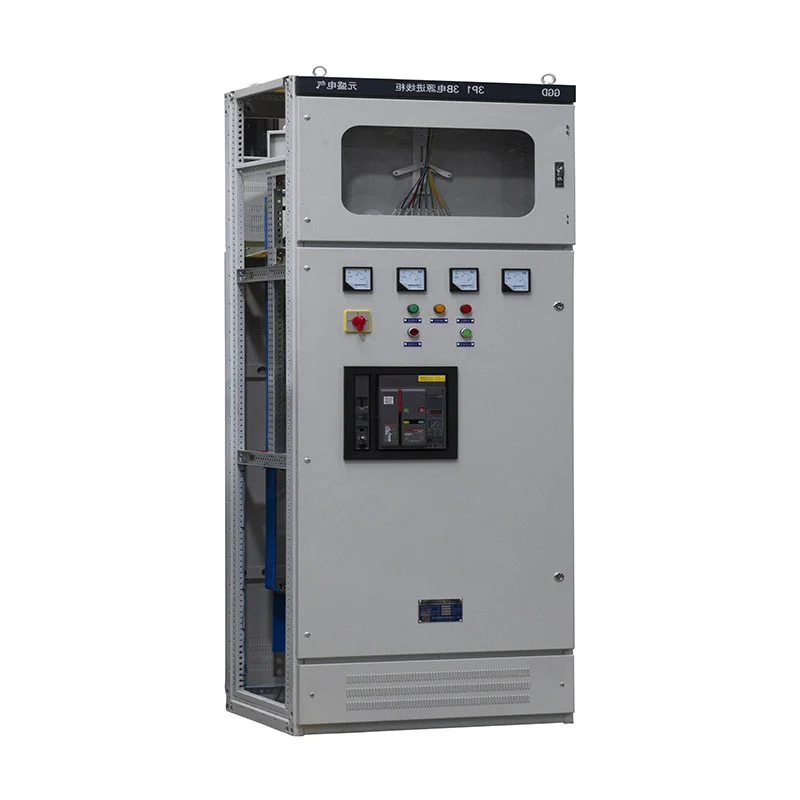

Dikembangkan oleh Zhejiang Usune Electric Co., Ltd., Switchboard Distribusi Tegangan Rendah yang Dapat Ditarik cocok untuk AC Sistem 50Hz dengan tegangan kerja terukur hingga 400V dan arus terukur hingga 3150A. Desainnya memadukan busbar tembaga distribusi, pemutus sirkuit yang dapat dikonfigurasi, pengkabelan sekunder terorganisir, dan ruang kabel khusus untuk mendukung berbagai hal tata letak proyek. Usune memproduksi dan memasok solusi switchgear tegangan rendah untuk pembangkit listrik, gardu induk, pabrik, fasilitas pertambangan, bangunan komersial dan proyek distribusi listrik lainnya di pasar Tiongkok dan luar negeri.
Beban listrik yang berbeda memerlukan pengaturan feeder yang berbeda. Kabinet dapat dikonfigurasi sesuai dengan diagram distribusi daya, memungkinkan rangkaian masuk, rangkaian keluar, pengumpan motor dan daya reaktif sirkuit kompensasi untuk diatur dalam sistem distribusi tegangan rendah yang sama.
Untuk kebutuhan distribusi yang lebih besar, pemutus sirkuit universal seperti seri Emax, MT, 3WN, AH dan ME dapat digunakan dipilih sesuai dengan desain proyek. Konfigurasinya juga dapat menggabungkan pemutus sirkuit kotak cetakan, beban sakelar dan komponen listrik lainnya berdasarkan rating arus dan skema proteksi yang diperlukan.
Pendekatan konfigurasi ini memungkinkan peralatan untuk disesuaikan dengan arsitektur distribusi daya yang berbeda mengandalkan satu pengaturan listrik tetap.
Busbar utama dan busbar cabang menggunakan tembaga elektrolitik untuk menyediakan jalur pembawa arus yang stabil antar masuk dan sirkuit keluar. Insulasi tahan api dan selongsong yang dapat menyusutkan panas diterapkan pada busbar yang relevan bagian untuk meningkatkan perlindungan isolasi dan menjaga identifikasi fase yang jelas.
Susunan busbar dirancang sesuai dengan gambar kelistrikan dan persyaratan arus pengenal. Fleksibel sambungan busbar juga dapat disediakan pada sambungan masuk antara jembatan bus dan sirkuit utama pemutus jika diperlukan oleh desain proyek.
Untuk tim pengadaan, konfigurasi ini membantu menyederhanakan pencocokan switchboard dengan trafo hulu, jembatan bus dan sistem pengumpan hilir.
Rangka kabinet dan partisi internal dibuat dari pelat baja canai dingin. Piring standar ketebalannya tidak kurang dari 2 mm, memberikan kekuatan mekanik yang cukup untuk pengoperasian normal, inspeksi dan pemeliharaan.
Struktur kabinet menyediakan area khusus untuk komponen listrik, sambungan kabel, dan kontrol sekunder kabel. Pintu, pegangan pengoperasian, pelat identifikasi, dan label internal disusun menurut kelistrikan desain untuk membuat identifikasi sirkuit lebih mudah selama commissioning dan pemeliharaan.
Bus grounding tembaga PE berjalan di sepanjang arah pengaturan kabinet. Komponen yang memerlukan grounding bisa saja terhubung ke konduktor ini, dengan terminal ground khusus yang disediakan untuk koneksi ke ground eksternal jaringan.
Sirkuit sekunder diatur sesuai dengan gambar proyek dan persyaratan kontrol. Kontrol penggunaan kabel konduktor tembaga berinsulasi fleksibel dan disusun dalam bundel untuk menyediakan kabel internal yang bersih dan terawat pengaturan.
Rangkaian kontrol umumnya menggunakan konduktor berukuran 1,5 mm², sedangkan rangkaian arus AC menggunakan konduktor berukuran 2,5 mm², sesuai dengan ketentuan yang berlaku. desain teknik akhir. Blok terminal tahan api digunakan, dan nomor kabel atau tanda identifikasi sirkuit disediakan sesuai dengan gambar kelistrikan.
Untuk lemari masuk, proteksi trip tegangan rendah dapat dimasukkan ke dalam proteksi pemutus arus pengaturan. Lampu indikator, sakelar kontrol, dan alat ukur juga dapat dikonfigurasi sesuai dengan fungsi masing-masing sirkuit.

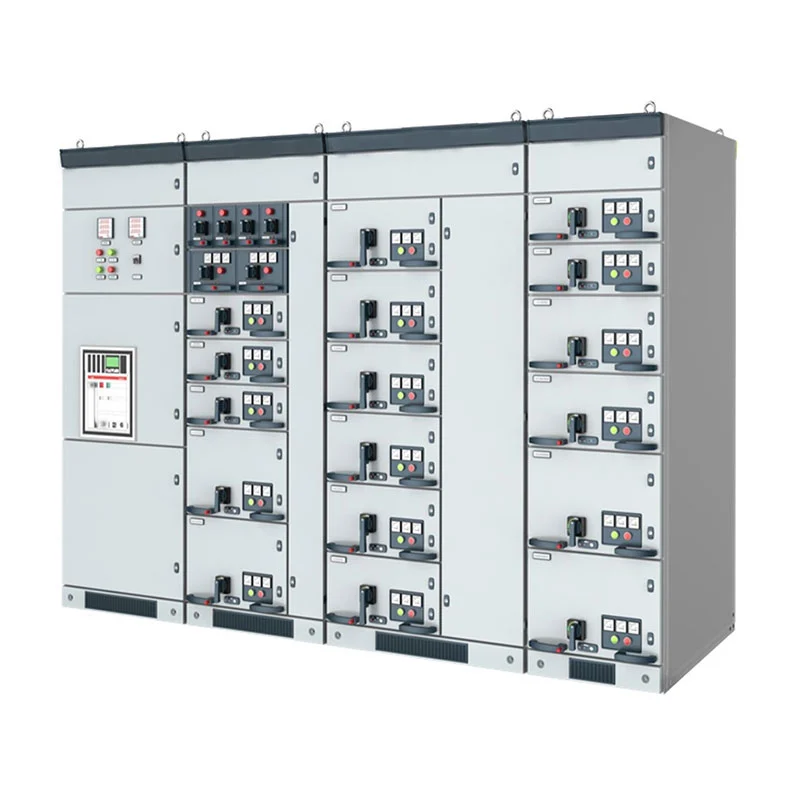

Switchboard Distribusi Tegangan Rendah yang Dapat Ditarik dapat dikonfigurasi untuk beberapa daya tegangan rendah yang umum fungsi distribusi. Kabinet masuk menerima daya dari trafo hulu atau sumber listrik, sementara itu lemari keluar mendistribusikan listrik ke beban hilir.
Rangkaian kendali motor dapat diatur menggunakan konfigurasi laci besar dan kecil, dengan pemutus arus atau sekring sakelar beban putar dipilih sesuai dengan karakteristik motor. Lemari kompensasi kapasitor bisa menggabungkan peralatan kompensasi daya reaktif manual, otomatis atau jarak jauh.
Pengaturan modular ini memungkinkan platform kabinet yang sama untuk mendukung tugas distribusi listrik yang berbeda di dalamnya satu proyek.
| Barang | Spesifikasi |
| Jenis Produk | Switchboard Distribusi Tegangan Rendah yang Dapat Ditarik |
| Nilai Tegangan Kerja | 0,4kV |
| Frekuensi yang Dinilai | 50Hz |
| Nilai Saat Ini | Hingga 3150A |
| Gelar Perlindungan | IP23 |
| Instalasi | Dalam |
| Ketinggian | ≤2000m |
| Tingkat Polusi | tingkat 3 |
| Suhu Sekitar | -10°C hingga +40°C |
| Kelembaban Relatif Rata-Rata Harian | ≤95% |
| Kelembaban Relatif Rata-Rata Bulanan | ≤90% |
| Intensitas Gempa | ≤Besarnya 8 |
| Bahan Busbar Utama | Tembaga Elektrolit |
| Bahan Kabinet | Pelat Baja Canai Dingin |
| Warna Kabinet Standar | Listrik Abu-abu, RAL7032 |
| Model | Tegangan terukur (V) | Nilai saat ini (A) | Nilai arus pemutusan hubung singkat (KA) | Nilai arus tahan jangka pendek (1s) (kA) | Arus ketahanan puncak terukur (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Kode produk | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Peralatan ini ditujukan untuk pemasangan di dalam ruangan di lingkungan tanpa getaran, benturan, atau korosif yang parah kondisi. Suhu lingkungan harus tetap antara -10°C dan +40°C, dengan suhu rata-rata dalam 24 jam tidak melebihi +35°C.
Ketinggian pemasangan biasanya dibatasi hingga 2000 m. Pada suhu lingkungan maksimum +40°C, relatif kelembaban tidak boleh melebihi 50%, sedangkan kelembaban relatif yang lebih tinggi diperbolehkan pada suhu yang lebih rendah menurut kondisi lingkungan yang berlaku.
Kemiringan pemasangan tidak boleh melebihi 5° dari bidang vertikal. Jika diperlukan peralatan khusus lingkungan atau kondisi pengoperasian, konfigurasi akhir dapat ditentukan melalui konsultasi teknis antara Usune dan pelanggan.
Keamanan kelistrikan ditangani melalui konstruksi kabinet dan perlindungan sirkuit. Mekanikal dan elektrikal fungsi interlocking digabungkan sesuai dengan konfigurasi yang dipilih untuk mengurangi kesalahan pengoperasian.
Kabinet menggunakan label sirkuit dan nomor komponen yang teridentifikasi dengan jelas, sedangkan sistem grounding menyediakan a bus tembaga PE khusus untuk koneksi grounding. Kompartemen kabel dapat dirancang dengan ruang yang cukup untuk kepala kabel dan pemasangan trafo arus urutan nol jika diperlukan.
Pintu depan dan belakang dirancang untuk membuka dan menutup dengan stabil, sementara komponen pengoperasian diposisikan sedemikian rupa hindari gangguan pada pintu dan pegangan lemari.
Usune memproduksi peralatan listrik bertegangan rendah sesuai dengan persyaratan IEC dan GB yang berlaku. Relevan standarnya mencakup GB/T 14048.2, GB 7251.12 dan persyaratan IEC yang berlaku untuk switchgear tegangan rendah dan rakitan perlengkapan kendali.
Sistem produksi dan manajemen didukung dengan sertifikasi ISO 9001, ISO 14001 dan ISO 45001. Produk juga dapat diberikan sertifikasi CE dan dokumentasi pengujian yang relevan sesuai dengan persyaratan proyek.
Sertifikasi dan standar ini memberi tim pengadaan dasar terdokumentasi untuk evaluasi pemasok, proyek persetujuan dan pembelian internasional.
Kontrol kualitas mencakup bahan kabinet, busbar tembaga, komponen listrik, kabel sekunder, dan penyelesaian perakitan. Komponen dipilih sesuai dengan gambar desain dan spesifikasi teknis yang disetujui.
Sebelum pengiriman, peralatan rakitan menjalani pemeriksaan dan pengujian rutin. Pengkabelan, identifikasi komponen, sambungan grounding, struktur kabinet dan fungsi kelistrikan diperiksa sesuai dengan dokumentasi proyek mengurangi masalah instalasi dan commissioning di lokasi pelanggan.
Usune juga menyimpan catatan produksi dan inspeksi untuk mendukung verifikasi kualitas dan ketertelusuran proyek.
Switchboard Distribusi Tegangan Rendah yang Dapat Ditarik telah dipasok untuk Proyek Peluncuran Roket Cas-space, dimana diperlukan distribusi tenaga listrik tegangan rendah yang dapat diandalkan untuk fasilitas proyek dan kelistrikan pendukung sistem.
Untuk proyek teknik dengan banyak beban listrik dan sirkuit distribusi berbeda, kabinet modular konfigurasi memungkinkan daya masuk, sirkuit pengumpan, dan fungsi kelistrikan tambahan diatur sesuai dengan desain distribusi listrik proyek.
Dimensi kabinet dapat ditentukan berdasarkan gambar kelistrikan yang disetujui, pemilihan komponen, kabel persyaratan masuk dan kondisi pemasangan di lokasi. Usune dapat memberikan gambar dimensi yang sesuai tinjauan teknik sebelum produksi.
Usune melakukan pemeriksaan dan pengujian rutin sebelum pengiriman. Proses pengujian meliputi perakitan kabinet, sambungan listrik, pemasangan komponen, grounding, kabel sekunder dan fungsi terkait lainnya.
Laporan pengujian dan dokumentasi teknis dapat diberikan sesuai dengan persyaratan proyek, membantu pelanggan menyelesaikan prosedur inspeksi, instalasi dan commissioning yang masuk.
Konfigurasi standar diberi nilai 0,4kV, dengan arus pengenal hingga 3150A. Konfigurasi listrik akhir ditentukan berdasarkan beban proyek dan gambar desain.
Ya. Usune dapat menyesuaikan konfigurasi kabinet sesuai dengan skema kelistrikan, kuantitas rangkaian, komponen pemilihan, arah masuk kabel, dimensi kabinet dan persyaratan proyek lainnya.
Sistem ini dapat mengakomodasi konfigurasi pemutus sirkuit yang berbeda. Pemutus sirkuit universal seperti Emax, MT, Seri 3WN, AH dan ME dapat dipilih sesuai dengan desain yang disetujui.
Ya. Konfigurasi kontrol motor dapat diatur menggunakan ukuran laci yang berbeda dan pemutus arus yang sesuai atau menyatu sakelar beban sesuai dengan kapasitas motor dan persyaratan perlindungan.
Busbar utama dan cabang menggunakan tembaga elektrolitik. Bagian busbar yang relevan dapat dilengkapi dengan bahan tahan api insulasi dan selongsong pelindung yang dapat menyusut akibat panas.
Usune dapat memberikan spesifikasi teknis, gambar kelistrikan, gambar dimensi, laporan pengujian dan yang relevan dokumentasi kualitas sesuai dengan persyaratan proyek.
Waktu tunggu standar umumnya 15-20 hari, bergantung pada konfigurasi, kuantitas, dan persyaratan proyek.
Usune memiliki pengalaman lebih dari 14 tahun di bidang manufaktur peralatan listrik dan produk berbasis proyek pengembangan. Tim tekniknya dapat bekerja berdasarkan gambar pelanggan dan spesifikasi kelistrikan untuk mengembangkannya konfigurasi kabinet yang diperlukan.
Dengan sistem manajemen ISO 9001, ISO 14001 dan ISO 45001, kepatuhan standar IEC dan GB, sertifikasi CE dan pengujian rutin pabrik, Usune menyediakan peralatan distribusi tegangan rendah baik untuk domestik maupun internasional proyek.
Untuk proyek yang membutuhkan Papan Distribusi Tegangan Rendah yang Dapat Ditarik, pelanggan dapat menyediakan saluran tunggal diagram, arus pengenal, jumlah sirkuit masuk dan keluar, persyaratan komponen dan dimensi kabinet. Usune kemudian dapat menyiapkan konfigurasi teknis dan penawaran harga yang sesuai.
