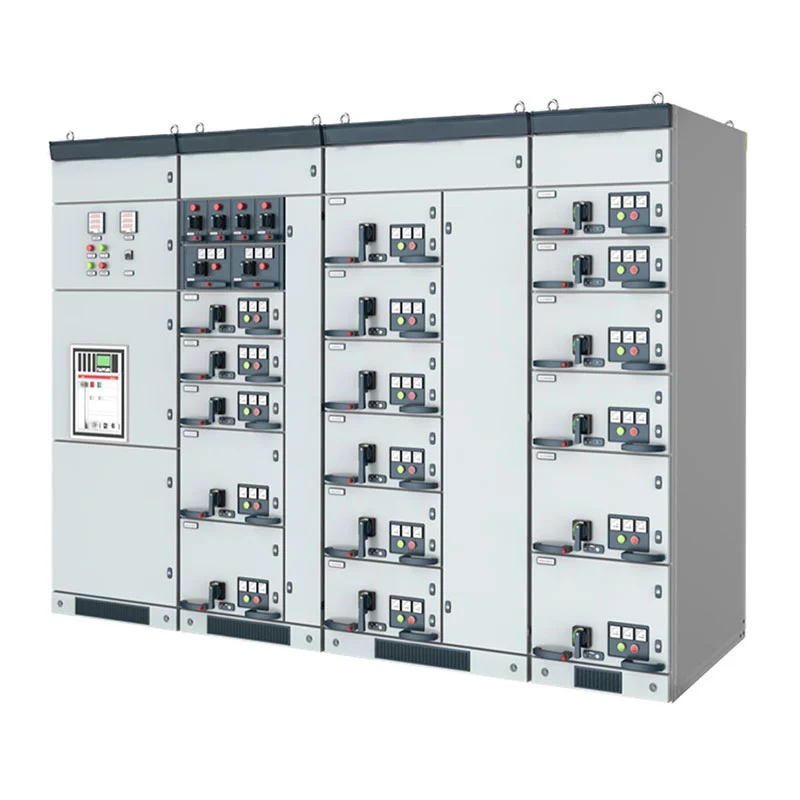

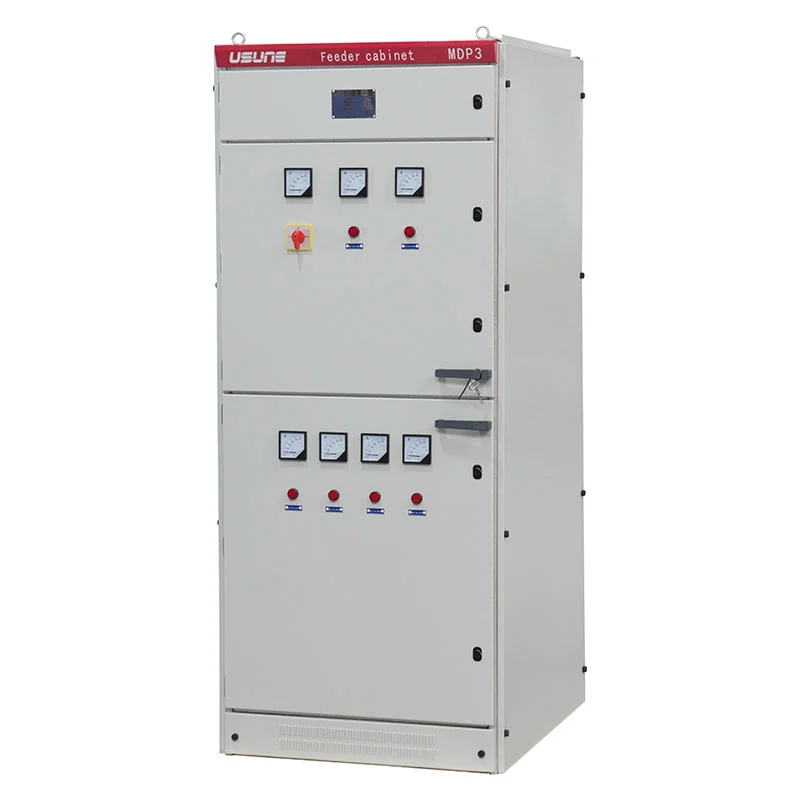

Panel Distribusi Daya Tegangan Rendah GGD dirancang untuk aplikasi distribusi daya dalam ruangan dengan frekuensi terukur 50Hz dan tegangan kerja terukur hingga 380/400V. Struktur kabinetnya, busbar tembaga, sirkuit kontrol, dan perlindungannya komponen dapat dikonfigurasi sesuai dengan kebutuhan proyek. Solusinya cocok untuk pembangkit listrik, gardu induk, pabrik, perusahaan pertambangan, bangunan komersial dan fasilitas distribusi listrik lainnya.
Panel Distribusi Daya Tegangan Rendah GGD dirancang sebagai unit distribusi tegangan rendah terpusat. Itu bisa menerima daya listrik dari sistem hulu dan mendistribusikannya ke beberapa sirkuit keluar untuk peralatan, penerangan, motor dan beban lainnya.
Kabinet dapat disusun sebagai kabinet masuk, kabinet distribusi keluar, kabinet kompensasi kapasitor atau konfigurasi lain sesuai dengan diagram garis tunggal kelistrikan. Hal ini membuat sistem lebih mudah untuk diintegrasikan jaringan distribusi industri dan komersial yang berbeda.
Pengaturan internal memisahkan komponen listrik utama dan kabel kontrol sesuai dengan desain proyek. Pemutus arus universal, pemutus arus kotak cetakan, pemutus arus miniatur, kontaktor, relai, meter dan komponen lain dapat dipilih sesuai dengan fungsi rangkaian yang diperlukan.
Untuk proyek yang memerlukan merek atau spesifikasi komponen yang disesuaikan, Usune dapat mengoordinasikan pemilihan komponen dengan pembeli sebelum produksi.
Rangka dan partisi kabinet dibuat dari pelat baja canai dingin. Ketebalan pelat referensi adalah ≥2mm, dengan tepi akhir yang dirawat untuk mengurangi tepi tajam selama pengoperasian dan pemeliharaan.
Struktur kabinet dirancang untuk memberikan kekuatan mekanik yang cukup untuk pengoperasian normal sekaligus memungkinkan akses untuk inspeksi, pengkabelan dan penggantian komponen. Pintu depan dan belakang ditata agar praktis operasi dan pemeliharaan.
Tembaga elektrolitik digunakan untuk busbar utama dan cabang. Isolasi dan bahan pelindung yang dapat menyusut akibat panas dapat diterapkan pada sistem busbar untuk mempertahankan kinerja dielektrik yang diperlukan.
Identifikasi fase disediakan untuk pengaturan busbar, sedangkan sambungan busbar diproses sesuai dengan metode sambungan listrik yang diperlukan. Sambungan busbar fleksibel juga dapat disediakan jika diperlukan di antara keduanya jembatan bus masuk dan pemutus arus utama.
Bus tembaga PE khusus disusun sepanjang arah perakitan kabinet. Komponen yang memerlukan grounding bisa saja terhubung melalui sistem PE, dengan terminal grounding disediakan untuk koneksi ke jaringan grounding eksternal.
Kompartemen kabel juga dapat menyediakan ruang yang cukup untuk kepala kabel dan instalasi trafo arus terkait sesuai dengan gambar proyek.

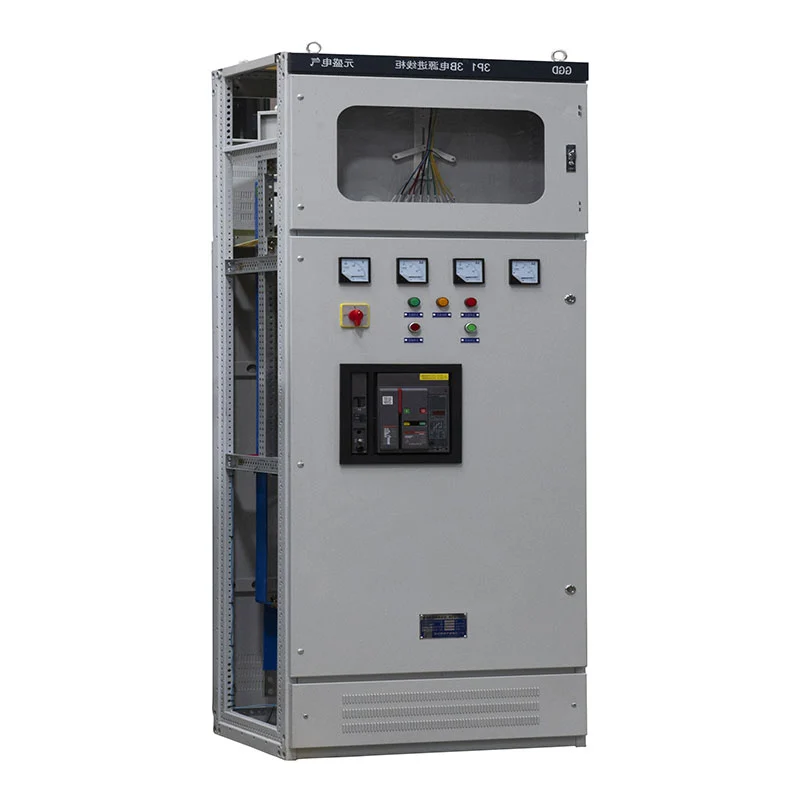

Lemari yang masuk dapat dilengkapi dengan pemutus arus universal dan fungsi perlindungan yang sesuai. Itu konfigurasi yang disediakan dapat mencakup pemutus sirkuit pengoperasian listrik dengan perlindungan trip tegangan rendah dan fungsi waktu tunda sesuai dengan desain kelistrikan.
Konfigurasi perlindungan dan pengendalian ditentukan oleh persyaratan proyek dan bukan dibatasi pada satu persyaratan saja kombinasi komponen tetap.
Sirkuit keluar dapat diatur untuk beban dan kebutuhan distribusi yang berbeda. Pemutus arus, kontaktor, relai termal dan blok terminal dapat dipilih sesuai dengan arus pengenal dan persyaratan kontrol masing-masing pengumpan.
Tata letak kabinet mendukung identifikasi sirkuit yang jelas, dengan nomor perangkat dan label kabel diposisikan agar lebih mudah pemeriksaan dan pemeliharaan.
Untuk aplikasi motor, kabinet dapat mengintegrasikan sirkuit kontrol motor dengan peralihan dan perlindungan yang sesuai komponen. Lampu indikasi start/stop dan identifikasi sirkuit dapat diatur pada panel kabinet untuk membantu operator dengan cepat mengidentifikasi sirkuit motor individu.
Sirkuit kontrol sekunder disambungkan sesuai dengan gambar kelistrikan yang disetujui. Konduktor fleksibel adalah disusun dalam bundel yang terorganisir, dengan insulasi dan selongsong yang sesuai digunakan di mana kabel melewati kabel yang dapat dipindahkan atau area yang terpapar secara mekanis.
Penampang referensi meliputi 1,5 mm² untuk rangkaian kontrol dan tegangan AC dan 2,5 mm² untuk rangkaian arus AC, tunduk pada desain kelistrikan akhir.
Blok terminal menggunakan komponen tahan api, sedangkan konduktor diidentifikasi berdasarkan penomoran rangkaian atau arah konduktor ditunjukkan pada gambar. Label internal yang ditulis tangan dihindari; nomor sirkuit dan peralatan identifikasi dicetak atau diberi stempel panas untuk pemeliharaan jangka panjang yang lebih jelas.
Panel Distribusi Daya Tegangan Rendah GGD dirancang berdasarkan parameter referensi berikut:
| Barang | Spesifikasi |
| Jenis Produk | Panel Distribusi Daya Tegangan Rendah GGD |
| Nilai Tegangan | 0,4kV |
| Frekuensi yang Dinilai | 50Hz |
| Nilai Saat Ini | Hingga 3150A |
| Gelar Perlindungan | IP23 |
| Instalasi | Dalam |
| Tingkat Polusi | tingkat 3 |
| Ketinggian | ≤1000m |
| Suhu Sekitar | -10°C hingga +40°C |
| Kelembaban Relatif Rata-Rata Harian | ≤95% |
| Kelembaban Relatif Rata-Rata Bulanan | ≤90% |
| Intensitas Gempa | Hingga magnitudo 8 |
Parameter kelistrikan akhir, dimensi kabinet dan pemilihan komponen ditentukan sesuai dengan yang disetujui gambar teknis dan persyaratan proyek.
| Model | Tegangan terukur (V) | Nilai saat ini (A) | Nilai arus pemutusan hubung singkat (KA) | Nilai arus tahan jangka pendek (1s) (kA) | Arus ketahanan puncak terukur (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

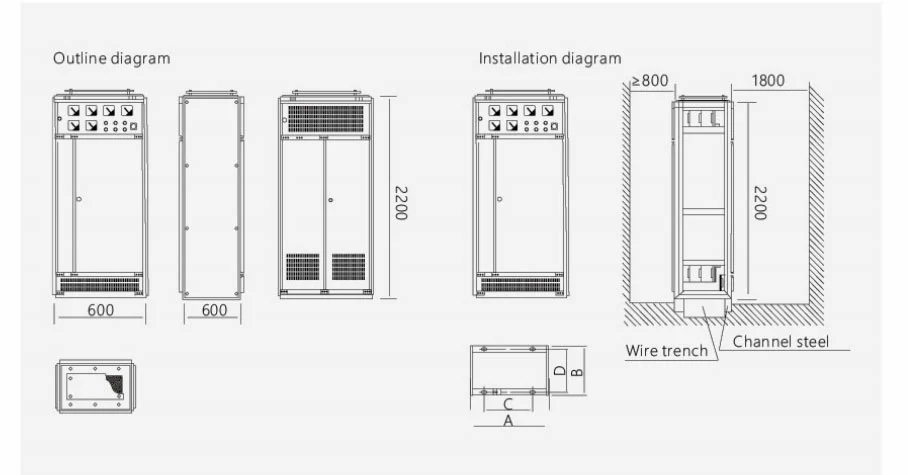

| Kode produk | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Di pabrik, bengkel, dan fasilitas pertambangan, Panel Distribusi Daya Tegangan Rendah GGD dapat berfungsi sebagai pusatnya titik distribusi peralatan produksi, motor, penerangan dan sistem bantu.
Kabinet dapat dikonfigurasi untuk jaringan distribusi komersial dan gedung bertingkat tinggi di mana banyak saluran keluar sirkuit memerlukan perlindungan, pengukuran, dan kontrol terpusat.
Pembangkit listrik dan gardu induk dapat menggunakan peralatan tersebut untuk distribusi tenaga bantu tegangan rendah dan hilir sistem kelistrikan, dengan konfigurasi internal disesuaikan dengan diagram garis tunggal proyek.
Peralatan ini ditujukan untuk pemasangan di dalam ruangan. Suhu pengoperasian referensi adalah -10°C hingga +40°C, dengan ketinggian hingga 1000m.
Lingkungan sekitar harus bebas dari getaran parah, benturan dan kondisi korosif. Saat spesial persyaratan lingkungan ada, ketentuan teknis dapat didiskusikan antara Usune dan pembeli sebelumnya produksi.
Selama pemasangan, kemiringan peralatan terhadap bidang vertikal tidak boleh melebihi 5°. Instalasi yang tepat membantu menjaga kesejajaran kabinet, pengoperasian pintu, dan keandalan sambungan listrik.
Desain dan pembuatan Panel Distribusi Daya Tegangan Rendah GGD mengikuti switchgear tegangan rendah yang berlaku persyaratan, termasuk standar GB dan IEC yang relevan. Peralatan yang disediakan dapat diproduksi sesuai dengan spesifikasi proyek terbaru yang berlaku dan dokumentasi teknis yang disetujui.
Standar referensi utama mencakup GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 dan kelistrikan lain yang berlaku standar yang ditentukan oleh proyek.
Aktivitas manufaktur dan manajemen mutu Usune didukung oleh sistem ISO 9001, ISO 14001, dan ISO 45001. Produk listrik juga dapat diberikan dengan sertifikasi CE, bersama dengan dokumentasi pengujian yang relevan ke konfigurasi produk.
| Barang Perbandingan | Panel Distribusi Daya Tegangan Rendah GGD | Switchgear yang Dapat Ditarik | Kabinet Distribusi Tipe Tetap |
| Tujuan Utama | Distribusi, kontrol, dan perlindungan daya tegangan rendah | Peralihan dan pemeliharaan sirkuit yang sering | Distribusi tenaga dasar |
| Tegangan Khas | 0,4kV | Tegangan rendah/sedang tergantung konfigurasi | Tegangan rendah |
| Struktur Kabinet | Memperbaiki kabinet modular | Struktur laci/troli yang dapat ditarik | Instalasi tetap |
| Akses Sirkuit | Perawatan depan dan belakang tergantung desain | Penarikan cepat unit fungsional | Akses pemeliharaan konvensional |
| Fleksibilitas Konfigurasi | Tinggi | Sangat tinggi | Sedang |
| Sistem Busbar | Busbar utama dan cabang tembaga | Susunan busbar terkompartemen | Busbar tembaga atau aluminium |
| Beban yang Cocok | Pengumpan, motor, penerangan, sistem bantu | Beberapa pengumpan dan sirkuit kontrol motor | Beban distribusi umum |
| Pendekatan Pemeliharaan | Inspeksi dan penggantian tingkat komponen | Penarikan unit fungsional untuk pemeliharaan | Pemeliharaan tingkat komponen |
| Kustomisasi Proyek | Diagram garis tunggal dan penyesuaian berbasis komponen | Kustomisasi konfigurasi laci | Kustomisasi konfigurasi dasar |
| Aplikasi Khas | Pabrik, gardu induk, pembangkit listrik, gedung | Distribusi industri dan pengendalian motor | Distribusi komersial dan tujuan umum |
Panel Distribusi Daya Tegangan Rendah GGD sangat cocok ketika proyek memerlukan sistem terpusat yang kuat kabinet distribusi dengan struktur internal yang jelas, sistem busbar tembaga dan pemilihan masuk yang fleksibel, sirkuit keluar dan kontrol.
Untuk proyek di mana penggantian unit fungsional individual secara cepat merupakan persyaratan utama, maka dapat ditarik konfigurasi mungkin lebih tepat. Untuk jaringan distribusi yang lebih sederhana dengan perubahan rangkaian yang lebih sedikit, digunakan tipe tetap kabinet dapat memberikan solusi yang lebih mudah.
Usune dapat memilih struktur kabinet, pemutus sirkuit, pengaturan busbar, komponen kontrol, dan kabel internal sesuai dengan diagram garis tunggal proyek dan persyaratan teknis.
Panel Distribusi Daya Tegangan Rendah GGD telah direferensikan untuk Proyek Peluncuran Roket Cas-space, mendemonstrasikan penerapannya dalam lingkungan proyek dimana distribusi tegangan rendah terstruktur dan kelistrikan keandalan peralatan itu penting.
Zhejiang Usune Electric Co, Ltd memiliki lebih dari 14 tahun pengalaman di bidang peralatan listrik, didukung oleh tim R&D berpengalaman yang mampu mengembangkan konfigurasi sesuai dengan kebutuhan spesifik proyek.
Dari komponen kelistrikan dan fabrikasi kabinet hingga perkabelan internal dan pemeriksaan akhir, Usune menerapkan pengendalian prosedur produksi dan pemeriksaan kualitas. Waktu tunggu produksi standar adalah sekitar 15-20 hari, tergantung pada konfigurasi dan jumlah pesanan.
Untuk proyek yang memerlukan pemutus sirkuit tertentu, komponen kontrol, dimensi kabinet, pengaturan busbar atau konfigurasi pengkabelan, Usune dapat mengembangkan peralatan berdasarkan diagram garis tunggal dan teknis pembeli spesifikasi.
Tegangan pengenal referensi standar adalah 0,4kV, dengan frekuensi pengenal 50Hz. Parameter akhir bergantung pada proyek desain.
Konfigurasi yang disediakan dapat mencapai 3150A, tergantung pada pemutus sirkuit, busbar, dan kelistrikan keseluruhan yang dipilih desain.
Ya. Dimensi kabinet, komponen kelistrikan, rangkaian masuk dan keluar, fungsi kontrol, busbar pengaturan dan detail lainnya dapat disesuaikan sesuai dengan gambar yang disetujui.
Konfigurasinya dapat mencakup pemutus arus universal, pemutus arus kotak cetakan, pemutus arus mini, kontaktor, relay termal, meter dan komponen lainnya sesuai dengan kebutuhan proyek.
Masa produksi normal adalah sekitar 15-20 hari, tergantung pada kuantitas dan konfigurasi teknis.
Ya. Usune dapat menyediakan kustomisasi OEM dan berbasis proyek, termasuk konfigurasi komponen tertentu dan pelanggan persyaratan.
Komponen dan lemari rakitan diperiksa selama produksi, diikuti dengan pemeriksaan rutin dan pengujian sebelumnya pengiriman. Dokumentasi pengujian yang relevan dapat diberikan sesuai dengan persyaratan proyek.
