Panel Switchgear Tegangan Rendah yang Dapat Ditarik

Panel Switchgear Tegangan Rendah yang Dapat Ditarik sangat cocok untuk proyek di mana beberapa jenis listrik beban perlu dikelola dari satu sistem distribusi tegangan rendah terpusat. Daripada menggunakan yang tetap pengaturannya, kabinet dapat dikonfigurasi dengan unit distribusi daya, unit kontrol motor, dan faktor daya fungsi kompensasi sesuai dengan diagram kelistrikan pelanggan.

Konfigurasi Sistem

Sistem kelistrikan tegangan rendah yang besar biasanya memuat berbagai jenis beban. Peralatan produksi, motor, penerangan, peralatan bantu, dan beban reaktif mungkin memerlukan pengaturan perlindungan dan pengendalian yang berbeda.

Oleh karena itu, switchgear modular Usune dapat dikonfigurasi sesuai dengan fungsi masing-masing sirkuit. Sebuah sistem yang khas dapat mencakup Pusat Distribusi Daya (PC) untuk daya masuk dan keluar, Pusat Kontrol Motor (MCC) untuk motor pengumpan, dan kabinet kompensasi untuk manajemen daya reaktif.

Konfigurasi ini memungkinkan insinyur listrik untuk mengembangkan switchboard di sekitar struktur beban aktual a proyek.

Distribusi Tenaga Listrik

Kabinet PC dirancang untuk sisi penerimaan dan distribusi sistem tegangan rendah.

Tergantung pada parameter kelistrikan yang diperlukan, kabinet dapat mengakomodasi rangkaian seri Emax, MT, 3WN, AH, ME pemutus dan komponen kompatibel lainnya sesuai dengan desain yang disetujui.

Bagian distribusi dapat digunakan untuk menyuplai jalur produksi hilir, trafo, peralatan bantu, sistem bangunan, dan beban listrik lainnya.

Untuk proyek dengan banyak pengumpan, setiap sirkuit dapat diatur sesuai dengan arus pengenal dan proteksinya persyaratan, membuat jaringan distribusi secara keseluruhan lebih mudah untuk diatur.

Kontrol Motorik

Beban motor seringkali merupakan salah satu komponen terbesar sistem kelistrikan industri. Pompa, kipas angin, kompresor, konveyor, peralatan mesin, dan peralatan produksi semuanya mungkin memerlukan sirkuit motor khusus.

Konfigurasi MCC menggunakan laci besar dan kecil untuk mengakomodasi kebutuhan pengumpan motor yang berbeda. Yang utama perangkat switching untuk setiap sirkuit dapat menggunakan pemutus sirkuit berkapasitas tinggi atau beban putar beralih dengan sekering.

Susunan ini memungkinkan rangkaian motor dikelompokkan secara terpisah dari rangkaian distribusi daya umum mempertahankan kendali terpusat pada sistem kelistrikan.

Kontrol Faktor Daya

Fasilitas industri dengan jumlah motor yang banyak dan beban induktif mungkin memerlukan kompensasi daya reaktif.

Usune dapat mengkonfigurasi bagian kompensasi dengan fungsi kompensasi faktor daya manual, otomatis, atau jarak jauh. Metode kontrol yang tepat dapat dipilih sesuai dengan sistem manajemen kelistrikan pelanggan.

Dengan memisahkan peralatan kompensasi dari distribusi umum dan sirkuit motor, penataan kabinet dapat menjadi lebih baik sesuai dengan strategi manajemen daya pelanggan secara keseluruhan.

Pengaturan Modular

Nilai utama dari sistem tegangan rendah yang dapat ditarik bukan hanya struktur kabinet itu sendiri, namun kemampuannya mengatur berbagai fungsi kelistrikan dalam satu sistem terkoordinasi.

Konfigurasi PC

Bagian PC menangani daya masuk dan mendistribusikan listrik ke pengumpan hilir. Konfigurasi pemutusnya adalah dipilih sesuai dengan persyaratan sistem saat ini dan perlindungan.

Konfigurasi PKS

Bagian MCC didedikasikan untuk sirkuit yang berhubungan dengan motor. Ukuran laci yang berbeda dapat diatur sesuai motor peringkat dan jumlah pengumpan.

Konfigurasi Kompensasi

Bagian kompensasi mengelola daya reaktif dan dapat dikonfigurasi untuk pengoperasian manual, otomatis, atau jarak jauh.

Ketiga area fungsional ini dapat dirancang secara terpisah atau diintegrasikan ke dalam switchboard tegangan rendah yang sama dengan persyaratan proyek.

Seleksi Berbasis Beban

Pemilihan sistem switchgear tegangan rendah harus dimulai dengan beban listrik, bukan kabinet penampilan.

Untuk proyek distribusi tenaga listrik, insinyur biasanya perlu memastikan tegangan masuk, arus pengenal, jumlah pengumpan keluar, tingkat hubung singkat, kapasitas motor, dan kebutuhan ekspansi di masa depan.

Untuk fasilitas motor intensif, jumlah dan rating motor menjadi faktor penting dalam menentukan MCC konfigurasi.

Apabila beban reaktif signifikan, kapasitas kompensasi dan metode pengendalian yang diperlukan juga harus demikian dipertimbangkan.

Pendekatan berbasis beban ini membantu memastikan bahwa konfigurasi switchgear akhir sesuai dengan pengoperasian sebenarnya karakteristik fasilitas.

Aplikasi

Panel Switchgear Tegangan Rendah yang Dapat Ditarik dapat dikonfigurasi untuk berbagai industri dan lingkungan kelistrikan sesuai dengan fungsi distribusi yang dibutuhkan.

Manufaktur Industri

Pabrik dapat menggunakan konfigurasi PC dan MCC untuk mendistribusikan daya ke peralatan produksi, motor, sistem tambahan, dan mesin proses.

Fasilitas Petrokimia

Pabrik petrokimia biasanya memiliki banyak sistem yang digerakkan oleh motor seperti pompa, kipas angin, dan kompresor. Pisahkan rangkaian kontrol motor dapat diatur dalam bagian MCC.

Pabrik Metalurgi

Fasilitas baja dan metalurgi sering kali memiliki motor berdaya tinggi dan beberapa jalur produksi. Modular distribusi memungkinkan beban yang berbeda untuk dikelola melalui sirkuit pengumpan khusus.

Fasilitas Transportasi

Infrastruktur transportasi dapat menggunakan distribusi tegangan rendah terpusat untuk peralatan pasokan listrik, tambahan sistem, peralatan ventilasi, dan beban listrik lainnya.

Bangunan Komersial

Bangunan bertingkat tinggi dan pembangunan perumahan dapat menggunakan lemari distribusi tegangan rendah untuk pengumpan terpusat manajemen dan penyediaan peralatan listrik.

Proyek Energi

Fasilitas yang berhubungan dengan tenaga listrik dapat menggabungkan distribusi masuk, pengumpan keluar, sirkuit motor, dan daya reaktif kompensasi dalam sistem tegangan rendah yang terintegrasi.

Kondisi Pengoperasian

Peralatan standar dirancang untuk suhu sekitar antara -5°C dan +40°C, dengan suhu rata-rata tidak melebihi +35°C selama 24 jam.

Ketinggian pemasangan standar adalah ≤2000m. Udara sekitar harus relatif bersih dan sesuai tindakan harus dipertimbangkan jika fluktuasi kelembaban dan suhu dapat menyebabkan kondensasi.

Untuk transportasi dan penyimpanan, kisaran suhu yang berlaku adalah -25°C hingga +55°C, dengan paparan jangka pendek hingga +70°C tidak lebih dari 24 jam.

Jika peralatan tersebut diperlukan untuk anjungan minyak lepas pantai, pembangkit listrik tenaga nuklir, atau lingkungan khusus lainnya, maka kondisi pengoperasian harus dikonfirmasi secara terpisah antara Usune dan pelanggan.

Spesifikasi Teknis

Parameter kelistrikan akhir harus dikonfirmasi sesuai dengan diagram garis tunggal pelanggan, daftar beban, persyaratan perlindungan, dan kondisi pemasangan.

Pertimbangan Rekayasa

Untuk tim pengadaan, memilih kabinet switchgear tegangan rendah hanya berdasarkan tegangan dan arus pengenal mungkin tidak tepat cukup.

Jumlah sirkuit keluar, kuantitas pengumpan motor, rating motor individual, persyaratan hubung singkat, kapasitas daya yang masuk, dan persyaratan kompensasi semuanya dapat mempengaruhi konfigurasi kabinet akhir.

Usune dapat meninjau kebutuhan kelistrikan pelanggan dan merekomendasikan kombinasi PC, MCC, dan yang sesuai fungsi kompensasi.

Pendekatan ini sangat berguna untuk proyek-proyek industri dimana switchboard perlu mengakomodasi beberapa switchboard jenis beban listrik daripada hanya berfungsi sebagai kabinet distribusi konvensional.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Proyek Peluncuran Roket Cas-space merupakan salah satu referensi proyek yang berhubungan dengan peralatan listrik Usune.

Fasilitas peluncuran roket memiliki sistem kelistrikan pendukung yang kompleks dan memerlukan distribusi daya yang terorganisir peralatan, fasilitas tambahan, sistem terkait kontrol, dan beban infrastruktur.

Dalam lingkungan seperti itu, sistem distribusi listrik perlu mengakomodasi karakteristik beban yang berbeda-beda menjaga organisasi sirkuit yang jelas. Switchgear tegangan rendah Usune diterapkan sebagai bagian dari proyek penataan peralatan listrik.

Proyek ini mendemonstrasikan penerapan peralatan listrik Usune pada infrastruktur khusus yang menyediakan listrik persyaratan distribusi melampaui bangunan komersial atau industri konvensional.

Pemilihan Produk

Sebelum memesan Panel Switchgear Tegangan Rendah yang Dapat Ditarik, pelanggan biasanya harus menyediakan proyek berikut informasi:

Memberikan rincian ini pada tahap penawaran memungkinkan Usune mengembangkan konfigurasi switchgear yang lebih akurat dan mengurangi perubahan yang tidak perlu selama produksi.

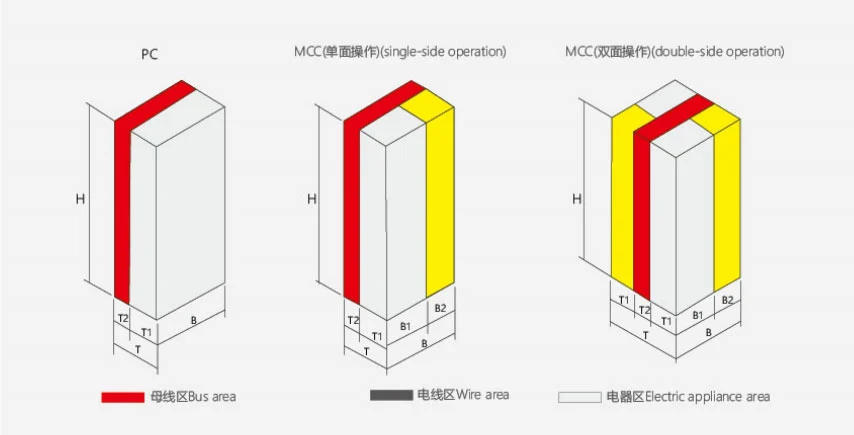

Dimensi Eksternal Produk

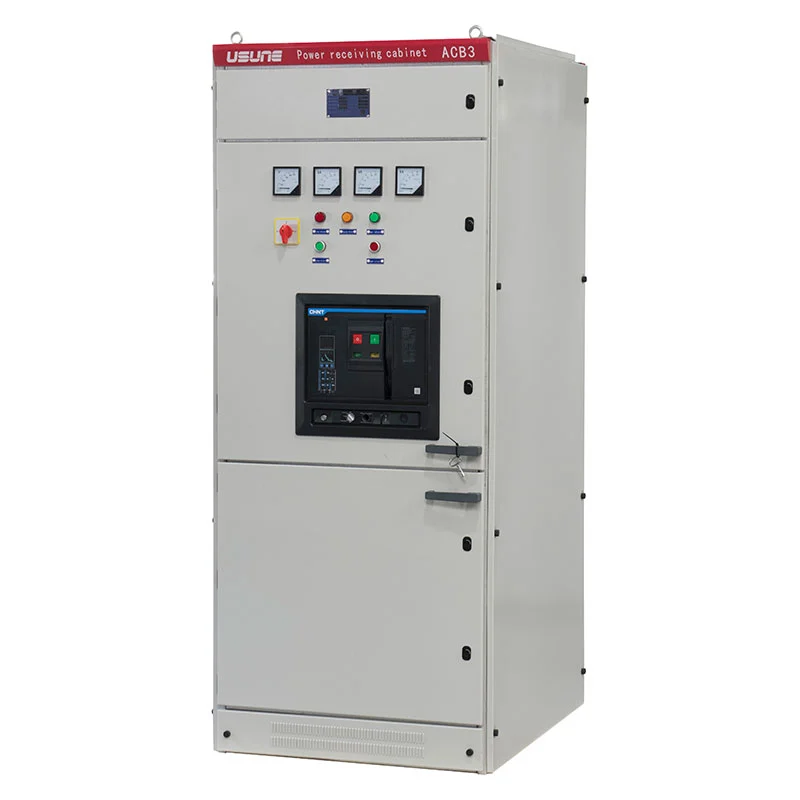

Kabinet pusat distribusi daya (PC).

B Kabinet pusat kendali motor (MCC).

Manajemen Mutu

Usune menjalankan proses manufaktur dan manajemen mutunya sesuai dengan ISO 9001, ISO 14001, dan ISO 45001.

Produk dikembangkan dan diproduksi dengan mengacu pada standar IEC dan GB yang berlaku. Sertifikasi CE adalah tersedia untuk konfigurasi produk yang berlaku dan pasar sasaran.

Inspeksi pabrik meliputi pemasangan komponen, perakitan kabinet, sambungan listrik, mekanisme fungsional, dan pengujian rutin sebelum pengiriman.

Dokumen teknis yang relevan dan laporan pengujian dapat diberikan sesuai dengan kebutuhan proyek.

Pertanyaan Umum

Berapa tegangan pengenal sistem?

Peralatan ini dirancang untuk sistem AC dengan tegangan kerja pengenaltage 660V ke bawah.

Fungsi apa yang dapat diintegrasikan?

Sistem ini dapat mengintegrasikan fungsi distribusi daya, kontrol motor, dan kompensasi faktor daya otomatis.

Apa itu kabinet PC?

Kabinet PC terutama digunakan untuk penerimaan dan distribusi daya. Itu dapat dikonfigurasi dengan sirkuit yang sesuai pemutus sesuai dengan kebutuhan sistem.

Apa itu kabinet PKS?

Kabinet MCC dirancang untuk kontrol terpusat dan perlindungan beberapa sirkuit motor. Itu bisa menggunakan yang besar dan konfigurasi laci kecil.

Bisakah peralatannya disesuaikan?

Ya. Usune dapat mengonfigurasi kabinet sesuai dengan diagram garis tunggal pelanggan, daftar beban, peringkat motor, kuantitas pengumpan, dan persyaratan kompensasi.

Standar apa yang diikuti Usune?

Usune beroperasi di bawah sistem manajemen ISO 9001, ISO 14001, dan ISO 45001. Produk dirancang sesuai dengan standar IEC dan GB yang berlaku, dengan sertifikasi CE tersedia untuk konfigurasi yang berlaku.

Apakah lingkungan pengoperasian khusus dapat didukung?

Lingkungan khusus seperti anjungan lepas pantai dan fasilitas tenaga nuklir memerlukan evaluasi teknis terpisah dan kesepakatan sebelum produksi.

Informasi apa yang diperlukan untuk kutipan?

Pelanggan disarankan untuk memberikan tegangan sistem, arus masuk, kuantitas pengumpan, informasi motor, tingkat hubung singkat, persyaratan kompensasi, diagram garis tunggal, dan lingkungan instalasi.

Apakah Usune menyediakan laporan pengujian?

Ya. Inspeksi pabrik dan pengujian rutin dilakukan sebelum pengiriman, dan laporan pengujian yang relevan dapat dibuat disediakan sesuai dengan kebutuhan proyek.

Kemampuan Pasokan Usune

Usune berfokus pada peralatan listrik bertegangan rendah dan menyediakan konfigurasi switchgear berorientasi proyek untuk aplikasi industri, komersial, energi, transportasi, dan infrastruktur khusus.

Bagi pelanggan yang membeli Panel Switchgear Tarik Tegangan Rendah, Usune dapat mendukung prosesnya dari kelistrikan konfirmasi parameter dan konfigurasi kabinet untuk inspeksi manufaktur dan dokumentasi pengiriman, menyediakan a solusi praktis berdasarkan sistem kelistrikan sebenarnya daripada menggunakan konfigurasi yang sama untuk setiap proyek.
