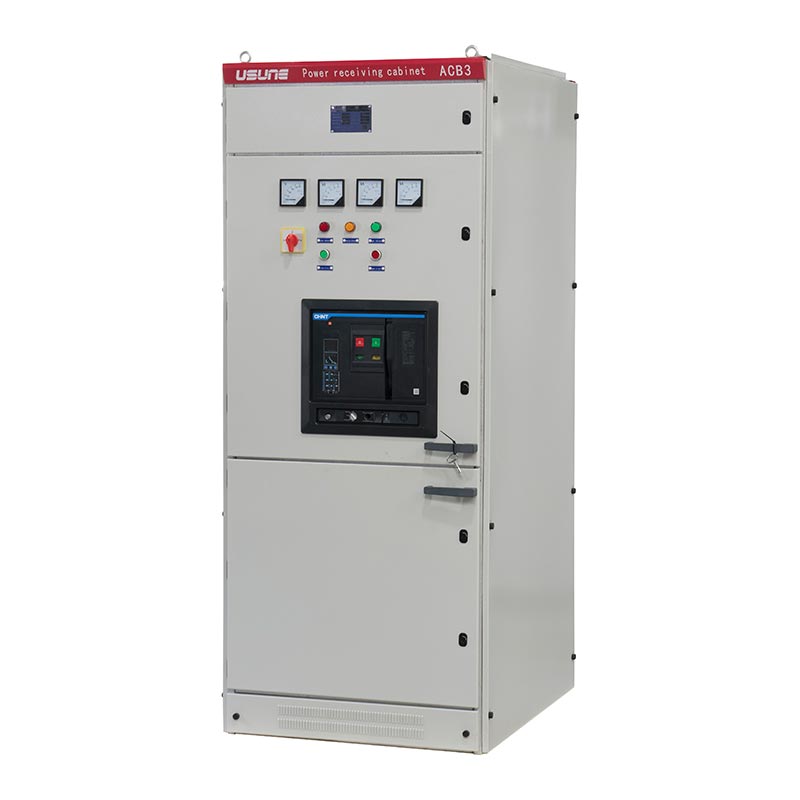

Kabinet Switchgear Tipe Tetap Tegangan Rendah

Kabinet Switchgear Tipe Tetap Tegangan Rendah Usune GGD dirancang khusus untuk sistem distribusi daya AC 50Hz dengan tegangan operasi pengenal 380V dan arus operasi pengenal hingga 3150A. Ini berfungsi sebagai pusat kendali inti untuk peralatan listrik, penerangan, dan distribusi, secara stabil dan efisien mewujudkan fungsi distribusi tenaga listrik.

Dikembangkan untuk menjawab kebutuhan sektor energi, pengguna listrik, dan unit desain, produk ini memiliki keunggulan teknologi dan merupakan peningkatan ideal dari switchgear tegangan rendah tradisional. Sebagai produk inti dari Cina terkemuka pabrikan, ini mengintegrasikan kinerja yang andal, pengoperasian yang aman, dan perawatan yang mudah, menjadikannya pilihan pilihan bagi pengguna global yang mencari pemasok distribusi listrik tegangan rendah yang dapat dipercaya. Memanfaatkan produksi kemampuan pabrik Cina yang maju, kualitasnya terjamin.

Switchgear tegangan rendah

Switchgear tegangan menengah

Parameter Teknis Inti

1. Frekuensi Terukur: 50Hz
2. Nilai Tegangan Operasional: 380V AC
3. Nilai Operasi Saat Ini: Hingga 3150A
4. Standar yang Berlaku: IEC439, GB 7251, IEC60056, dll.
5. Peringkat Perlindungan: IP30–IP54 (Dapat Disesuaikan)
6. Kapasitas Pemutusan: Stabilitas dinamis dan termal yang tinggi dan sangat baik

Kepatuhan dan Jaminan Kualitas

1. Standar Internasional

Kabinet Switchgear Tipe Tetap Tegangan Rendah sepenuhnya mematuhi standar inti kelistrikan internasional, untuk memastikan penerapan dan keandalan global. Standar tersebut meliputi: IEC60056 (Pemutus Sirkuit AC Tegangan Tinggi), IEC60099 (Penahan Lonjakan Oksida Logam Tanpa Celah AC), IEC60129 (Sakelar Pemutus AC dan Sakelar Pembumian), IEC60185 (Transformator Arus), IEC60186 (Transformator Tegangan), dan IEC60298 (Switchgear Tertutup Logam 1kV–50kV AC).

2. Standar Nasional dan Industri

Switchgear ini memenuhi standar nasional dan industri Tiongkok yang ketat, termasuk: GB/T7251.12-2013 (Tegangan rendah rakitan switchgear dan controlgear), GB1207 (Trafo tegangan), GB1208 (Trafo arus), GB50150-2006 "Standar Pengujian Penerimaan Peralatan Listrik pada Instalasi Listrik", dan DL/T 5004-2004 "Teknis Spesifikasi Perancangan Sistem DC pada Teknik Tenaga Listrik".

3. Pengujian dan Inspeksi yang Ketat

- Inspeksi Visual: Inspeksi visual dan dimensi yang komprehensif dilakukan pada gaya kabinet, dimensi, desain struktural, serta pemilihan, tata letak, pengkabelan, proses pemasangan, dan pelapisan permukaan komponen internal untuk memastikan kepatuhan terhadap persyaratan teknis, dan catatan disimpan.

- Pengujian Pabrik: Setiap switchgear menjalani pengujian dan inspeksi pabrik sesuai dengan standar nasional dan nasional saat ini standar industri sebelum meninggalkan pabrik, dan catatan pengujian otentik disediakan untuk memastikan produk tersebut Memenuhi standar sebelum pengiriman.

Persyaratan Lingkungan Operasi

1. Suhu Sekitar: -5℃ hingga +40℃, suhu rata-rata 24 jam ≤ +35℃
2. Ketinggian: ≤ 2000m (instalasi dalam ruangan)
3. Kelembaban Relatif: ≤ 50% pada +40℃, dapat diredakan pada suhu rendah (misalnya, ≤ 90% pada +20℃), mengingat kondensasi karena perubahan suhu.
4. Sudut Pemasangan: Sudut dengan bidang vertikal ≤ 5°
5. Persyaratan Lingkungan: Bebas dari getaran parah, benturan, dan zat korosif; persyaratan khusus dapat dinegosiasikan dengan produsennya.

Keunggulan Kinerja Inti

1. Kapasitas Putus Tinggi dan Stabilitas Kuat

Struktur kokoh, mampu menahan arus hubung singkat yang besar, dan pengoperasian yang stabil dalam kondisi ekstrem kondisi kelistrikan.

2. Konfigurasi Fleksibel

Solusi kelistrikan modular mendukung berbagai kombinasi, tersedia beberapa seri, dapat disesuaikan dengan yang berbeda skenario aplikasi.

3. Praktis dan Tahan Lama

Struktur baru, tingkat perlindungan tinggi, tahan debu, tahan lembab, dan tahan benturan, memperpanjang masa pakai.

4. Aman dan Mudah Perawatannya

Tata letak yang jelas, komponen yang mudah diakses, pengoperasian yang mudah, mengurangi waktu henti, dan menyederhanakan perawatan. 5. Penerapan yang Luas: Dapat diterapkan secara luas pada pembangkit listrik, gardu induk, pabrik, bangunan komersial, dan proyek infrastruktur.

Kasus Aplikasi di Dunia Nyata

Kasus 1: Proyek Distribusi Tenaga Listrik untuk Tambang Batubara Besar

1. Latar Belakang Proyek: Sebuah kelompok pertambangan batu bara yang besar memerlukan sistem distribusi listrik bertegangan rendah yang dapat diandalkan peralatan penambangan bawah tanah dan fasilitas permukaan, menghadapi lingkungan yang keras seperti debu, kelembapan, dan getaran.
2. Solusi: Usune menyediakan 36 Kabinet Switchgear Tipe Tetap Tegangan Rendah seri GGD, disesuaikan dengan IP54 perlindungan dan instalasi tahan getaran.
3. Hasil Aplikasi: Pengoperasian yang stabil selama lebih dari 5 tahun tanpa kegagalan listrik besar; frekuensi pemeliharaan berkurang 30% dibandingkan peralatan lama; tidak ada kecelakaan keselamatan listrik, meningkatkan efisiensi penambangan.

Kasus 2: Proyek Peningkatan Gardu Induk Perkotaan

1. Latar Belakang Proyek: Sebuah gardu induk kota perlu meningkatkan sistem distribusi tenaga listriknya yang sudah tua, sehingga memerlukan peningkatan kapasitas dan keandalan pasokan listrik untuk memenuhi kebutuhan listrik warga dan dunia usaha.
2. Solusi: Switchgear Usune GGD digunakan, dengan arus pengenal 3150A, mengintegrasikan pemantauan cerdas dan fungsi perlindungan.
3. Efek Aplikasi: Kapasitas distribusi listrik meningkat sebesar 40%, memenuhi permintaan puncak listrik; waktu respons kesalahan berkurang 60%, mengurangi durasi pemadaman listrik; sesuai dengan standar State Grid, mencapai hasil yang sangat baik penerimaan.

Spesifikasi Teknis

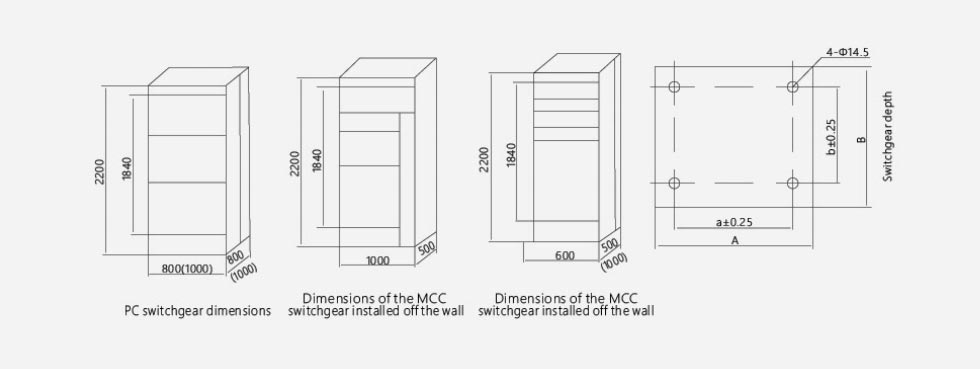

Dimensi Eksternal Produk

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Pertanyaan Umum

Q1: Berapa peringkat perlindungan Kabinet Switchgear Tipe Tetap Tegangan Rendah Usune GGD, dan bagaimana penyesuaiannya? ke lingkungan yang berbeda?

J: Peringkat perlindungan standar adalah IP30, dapat disesuaikan hingga IP54. Peringkat perlindungan yang lebih tinggi (misalnya IP54) adalah debu dan tahan lembab, cocok untuk pertambangan, pabrik, dan lingkungan lembab; untuk lingkungan korosif, pelapis anti korosi dan bahan khusus tersedia untuk memenuhi kebutuhan khusus.

Q2: Berapa umur produk, dan perawatan rutin apa yang diperlukan?

A: Masa pakai normal adalah 15-20 tahun. Perawatan rutin meliputi: pembersihan debu setiap tiga bulan, pemeriksaan pengencang dan status pengoperasian komponen; pengujian ketahanan isolasi komprehensif tahunan dan fungsi perlindungan kalibrasi. Perawatan yang tepat dapat memperpanjang masa pakai dan memastikan pengoperasian yang stabil.

Q3: Dapatkah Usune memberikan solusi khusus untuk tegangan/arus atau struktur khusus?

J: Ya. Sebagai produsen profesional, kami menawarkan layanan penyesuaian penuh: menyesuaikan tegangan pengenal (220V/400V) dan arus (hingga 3150A), mengubah dimensi, tata letak komponen, dan fungsi; tim teknik kami akan bekerja bekerja sama secara erat untuk merancang solusi khusus yang sesuai dengan standar IEC/GB.
