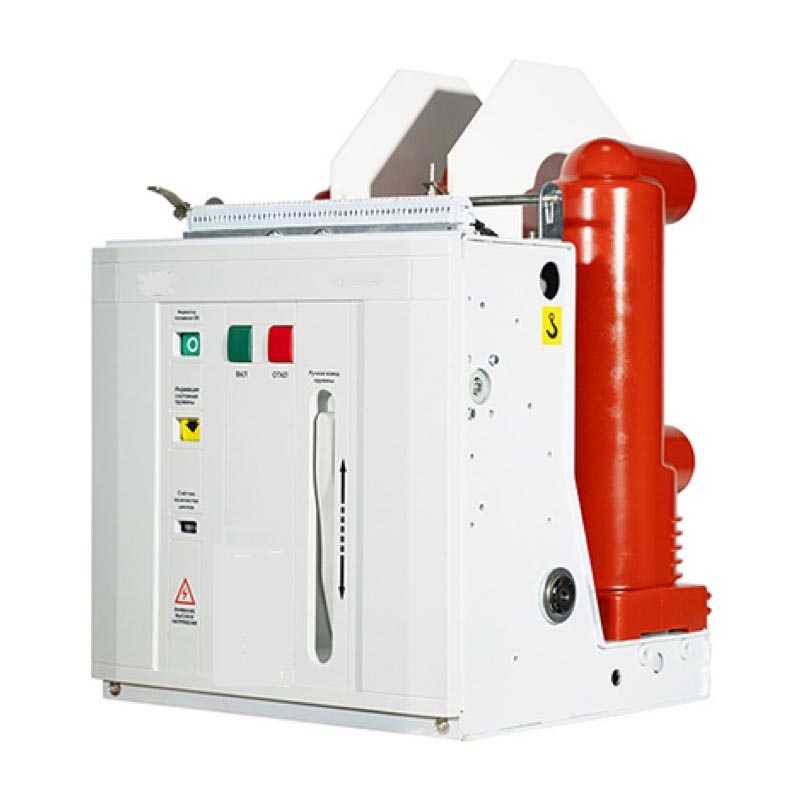

Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan

Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan seri Usune VS1(ZN63)-12 adalah perlindungan dan kontrol listrik inti perangkat untuk sistem tenaga 12kV. Desain terintegrasi dari mekanisme yang dioperasikan pegas dan bodi pemutus sirkuit mengurangi hubungan transmisi perantara, menurunkan konsumsi energi dan kebisingan, serta meningkatkan operasional produk keandalan. Sirkuit utama menggunakan kutub yang dipadatkan secara integral, mencapai miniaturisasi pemutus sirkuit, meningkatkan kemampuan adaptasi lingkungan dan masa pakai, serta memungkinkan pengoperasian bebas perawatan di sebagian besar skenario.

Keunggulan Produk

1. Keandalan Tinggi

Pemutus vakum dipasang secara longitudinal di dalam silinder isolasi berbentuk tabung yang dibuat dengan resin epoksi APG, memberikan ketahanan rambat yang sangat baik dan secara efektif mencegah akumulasi debu dan gangguan eksternal. Itu dapat beroperasi dengan stabil bahkan di lingkungan yang lembab dan sangat tercemar.

2. Konfigurasi Fleksibel

Ini dapat dirancang sebagai unit instalasi tetap atau dilengkapi dengan aktuator khusus untuk membentuk unit laci. Itu sangat cocok dengan switchgear tipe laci yang dipasang di tengah tipe KYN28A-12 (GZS). Tipe tetap juga dapat digunakan switchgear tetap seri XGN.

3. Dapat Beradaptasi dengan Pengoperasian yang Sering

Memanfaatkan keuntungan unik dari interupsi vakum, ini sangat cocok untuk skenario yang memerlukan operasi yang sering pada arus operasi pengenal dan gangguan berulang pada arus hubung singkat, menawarkan kekuatan kepraktisan.

4. Kepatuhan dengan Standar

Mematuhi secara ketat GB/T1984-2014 "Pemutus Sirkuit Tegangan Tinggi", JB3855-1996 "Tegangan Tinggi Dalam Ruangan 3,6~40,5kV Pemutus Sirkuit Vakum", DL/T403-2000 "Pemesanan Pemutus Sirkuit Vakum 12~40.5kV Kondisi Teknis", dan Standar IEC62271-100:2008, memastikan jaminan kualitas resmi.

Parameter Teknis

Struktur dan Fungsi

1. Struktur Keseluruhan

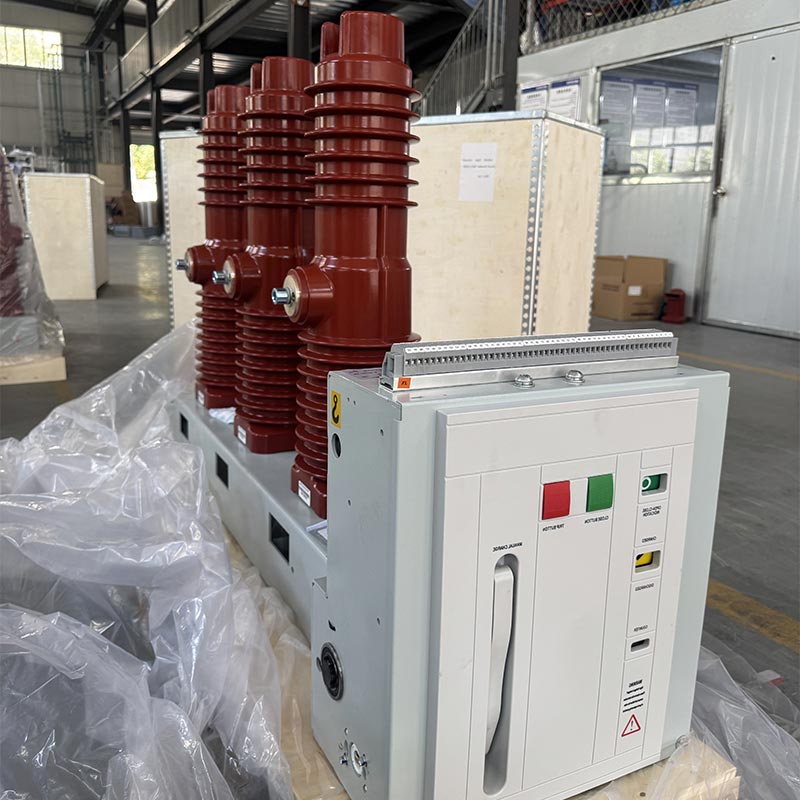

Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan Usune VS1(ZN63)-12 mengadopsi struktur terintegrasi dengan pengoperasian mekanisme dan ruang pemadam busur disusun depan dan belakang. Sirkuit konduktif utama adalah tiga fase struktur yang dipasang di lantai. Desain unik ini secara signifikan mengurangi akumulasi debu di ruang pemadam busur api permukaan, mencegah ruang pemadam busur vakum dipengaruhi oleh faktor eksternal. Bahkan di tempat yang lembab dan lingkungan yang sangat tercemar, ia mempertahankan tegangan tahan yang sangat baik dan ketahanan yang tinggi, mengungguli yang serupa produk.

2.Struktur Mekanisme Operasi

Mekanisme pengoperasiannya adalah mekanisme yang dioperasikan pegas planar dengan penyimpanan energi manual dan listrik fungsi. Motor pengoperasian terletak di kabinet di depan ruang pemadam busur api. Kabinet adalah dibagi menjadi lima ruang perakitan dengan empat partisi perantara, masing-masing menampung penyimpanan energi, transmisi, komponen tripping, dan buffer dari mekanisme operasi. Desain terintegrasi dari ruang pemadam busur api dan mekanisme operasi memastikan tingkat kesesuaian yang tinggi antara kinerja mekanisme operasi dan persyaratan pembukaan dan penutupan ruang pemadam busur, mengurangi komponen yang berlebihan, menurunkan energi konsumsi dan kebisingan, dan meningkatkan keandalan operasional pemutus sirkuit.

Lingkungan Operasi

1. Suhu Sekitar: Maksimum +40℃, Minimum -15℃
2. Kelembaban Sekitar: Kelembaban relatif rata-rata harian ≤95%; Kelembaban relatif rata-rata bulanan ≤90%; Rata-rata harian tekanan uap air ≤22×10⁻³MPa; Tekanan uap air rata-rata bulanan ≤1,8×10⁻³MPa
3. Ketinggian: Tidak melebihi 1000m
4. Intensitas Gempa: Tidak melebihi 8 derajat
5. Lingkungan Atmosfer: Tidak ada debu, asap, gas korosif atau mudah terbakar, uap, atau semprotan garam polusi di udara sekitar.

Catatan: Jika kondisi lingkungan pengoperasian normal di atas terlampaui, silakan berkonsultasi dengan pabrikan kami di terlebih dahulu untuk menyesuaikan produk sesuai dengan kondisi kerja sebenarnya.

Instalasi dan Komisioning

1. Periksa pemutus arus dari kerusakan selama pengangkutan dan penyimpanan. Jika ditemukan kerusakan, hentikan penggunaannya segera dan hubungi pemasok kami untuk dukungan purna jual.
2. Menghilangkan kotoran (terutama dari permukaan isolasi). Kotoran yang dihasilkan selama pengangkutan atau penyimpanan dapat mempengaruhi kinerja isolasi produk dan bahkan dapat menyebabkan bahaya keselamatan.
3. Operasikan pemutus arus secara manual sesuai peraturan untuk menyimpan energi, menutup dan membuka, perhatikan apakah status penyimpanan energi dan indikator posisi buka/tutup normal.
4. Operasikan pemutus arus menggunakan catu daya yang beroperasi untuk menyimpan energi, menutup, dan membuka, perhatikan apakah status penyimpanan energi dan indikator posisi buka/tutup normal.

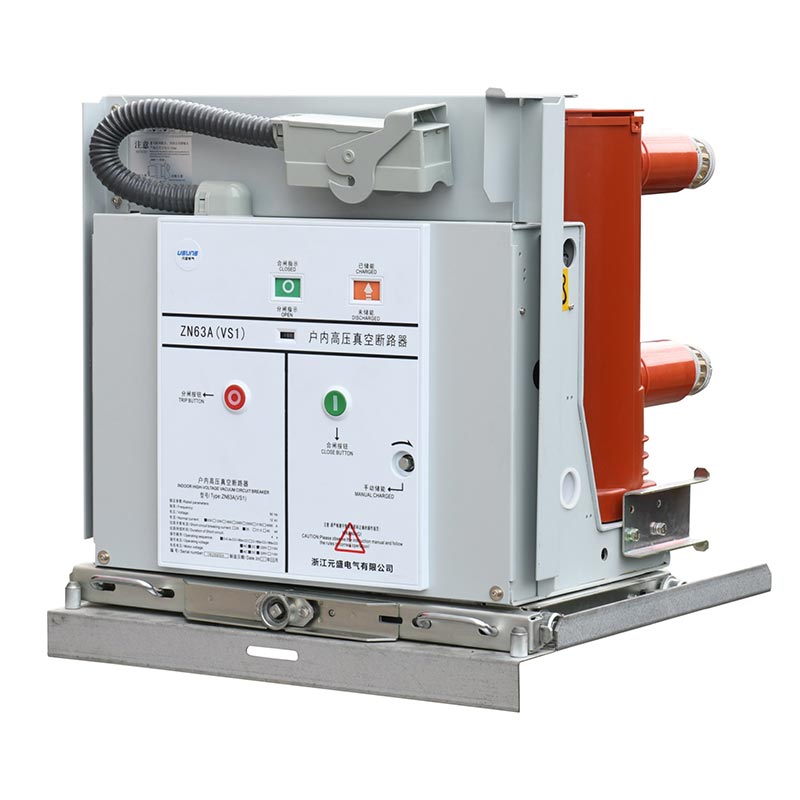

5. Pengoperasian pemutus arus tipe kereta tangan: Masukkan pegangan dorong ke dalam lubang dorong, putar searah jarum jam untuk maju, dan berlawanan arah jarum jam untuk menarik kembali, dengan total gerakan maju 300±3mm; dalam posisi terbuka, lancar pindahkan ke posisi kerja atau uji, putar pegangan sebanyak 30 kali dengan kecepatan sedang hingga terdengar bunyi “klik”, menunjukkan posisinya pada posisi yang benar (jangan menggunakan tenaga berlebihan untuk menghindari kerusakan mekanisme dorong), dan secara bersamaan, rangkaian indikator posisi yang sesuai akan dihubungkan.

Catatan: Jika perangkat yang saling mengunci dipilih, catu daya sirkuit yang saling mengunci harus dihubungkan membuka kuncinya sebelum menutup sirkuit.

Kasus Aplikasi Dunia Nyata

Studi Kasus: Proyek Distribusi Tenaga Listrik Kompleks Komersial Perkotaan

Kompleks komersial seluas 150.000㎡ (menyatukan pusat perbelanjaan, gedung perkantoran, dan hotel) di kawasan bisnis inti Hangzhou, Cina, memerlukan pemutus arus tegangan tinggi dengan kinerja stabil, kemampuan beradaptasi yang sering pengoperasian, dan keamanan yang tinggi untuk menjamin kelangsungan pasokan listrik secara keseluruhan. Setelah membandingkan berbagai pilihan, klien memilih Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan tipe kereta tangan Usune VS1-12/630-25, yang mengerahkan 20 unit untuk menangani proteksi hubung singkat dan pengendalian beban pada sistem distribusi tenaga tegangan tinggi dan rendah kompleks. Sejak dioperasikan, ia telah beroperasi secara stabil tanpa kesalahan apa pun, dengan waktu isolasi kesalahan berkurang menjadi 0,3 detik, secara efektif memastikan pengoperasian normal peralatan listrik dan mendapatkan pujian yang tinggi dari klien.

Pertanyaan Umum

Q1: Bagaimana jika Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan digunakan di lingkungan di luar kisaran normal?

A1: Jika lingkungan pengoperasian sebenarnya melebihi kondisi normal (seperti ketinggian di atas 1000m, suhu sekitar di bawah -15℃ atau di atas +40℃, dll.), perlu berkonsultasi dengan pabrikan kami terlebih dahulu. Pabrik kami akan melakukannya menyesuaikan produk berdasarkan parameter lingkungan aktual, seperti meningkatkan kinerja insulasi dan pengoptimalan struktur penyegelan, untuk memastikan operasi yang stabil di lingkungan target.

Q2: Bagaimana cara merawat pemutus sirkuit seri Usune VS1-12 untuk memperpanjang masa pakainya?

A2: Produk ini mengadopsi tiang padat terintegrasi dan struktur terintegrasi, sehingga mencapai pengoperasian bebas perawatan dalam penggunaan normal. Hanya pemeriksaan berkala terhadap kebersihan permukaan pemutus arus (terutama isolasinya permukaan), penghilangan debu dan kotoran, dan pengamatan indikator posisi buka/tutup serta status penyimpanan energi diperlukan. Jika ditemukan kelainan, segera hentikan penggunaan produk dan hubungi pemasok kami pemeliharaan purna jual profesional untuk mencegah kerusakan lebih lanjut.

Q3: Apakah pemutus sirkuit seri Usune VS1-12 kompatibel dengan switchgear merek lain?

A3: Ya. Produk ini dirancang sesuai dengan standar nasional dan internasional dan sangat kompatibel Switchgear tipe laci yang dipasang di tengah tipe KYN28A-12 (GZS) dan switchgear tetap seri XGN. Selain itu, kami pabrikan dapat menyesuaikan dimensi dan antarmuka produk sesuai dengan model switchgear spesifiknya Pelanggan untuk memastikan kompatibilitas. Sebelum membeli, harap berikan parameter switchgear kepada pemasok kami saran pencocokan profesional.
