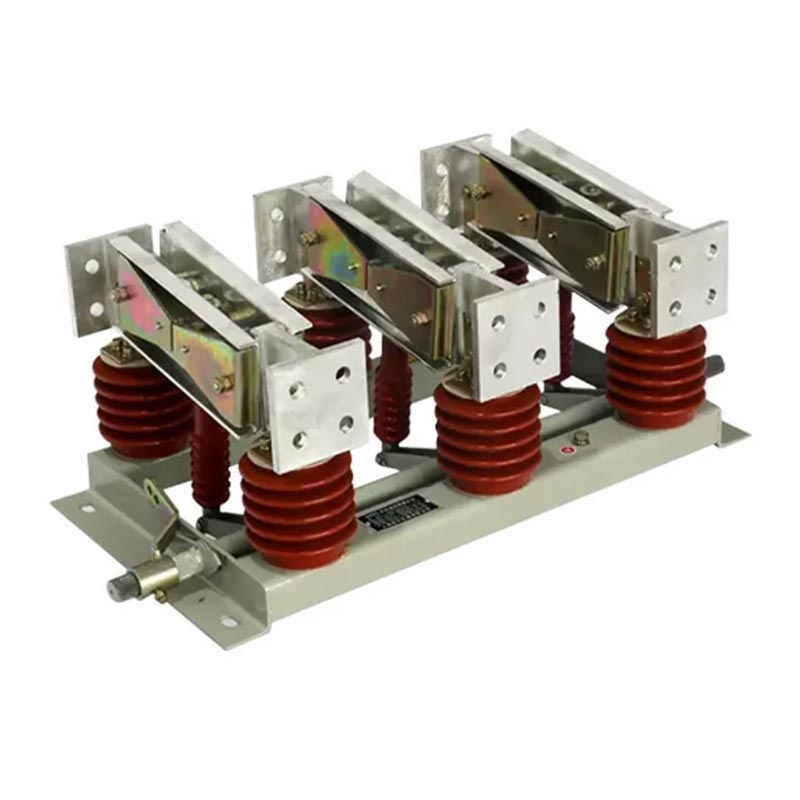

Sakelar Isolasi Tipe Dalam Ruangan

Sakelar Isolasi Tipe Dalam Ruangan seri GN adalah perangkat sakelar tanpa beban yang dirancang khusus untuk di dalam ruangan sistem tegangan tinggi. Ini mencapai pemutusan daya fisik dengan menyediakan celah isolasi yang terlihat, menjadikannya sebuah perangkat penting untuk pemeliharaan peralatan dan sistem listrik yang aman.

Fitur Struktural

1. Desain Modular: Terdiri dari tiga unit tiang tunggal independen, yang dapat digabungkan secara fleksibel menjadi unit tiga tiang struktur terintegrasi, dapat beradaptasi dengan berbagai skenario instalasi.

2. Sistem konduktivitas arus tinggi: Menggunakan kontak paduan tembaga berkekuatan tinggi, menawarkan konduktivitas yang sangat baik dan stabilitas termal, mampu menahan pengoperasian jangka panjang dengan arus hingga 10.000A.

3. Kinerja insulasi yang andal: Dilengkapi dengan isolator anti polusi berkualitas tinggi, cocok untuk Kelas III dan Lingkungan polusi IV.

4. Sakelar pembumian opsional: Beberapa model mengintegrasikan sakelar pembumian, sehingga menghasilkan pembumian isolasi yang aman sirkuit dan meningkatkan keselamatan operasional.

Deskripsi Model

Standar yang Berlaku

Sebagai pemasok profesional peralatan listrik tegangan tinggi, Usune secara ketat mematuhi peraturan nasional dan industri standar untuk memastikan kualitas dan keamanan produk:

- GB 1985-2014 "Saklar pemutus AC tegangan tinggi dan sakelar pembumian"
- GB/T 11022-2011 "Persyaratan teknis umum untuk standar switchgear dan controlgear tegangan tinggi"
- DL/T 486-2010 "Kondisi pemesanan teknis untuk sakelar pemutus AC tegangan tinggi dan sakelar pembumian"
- DL/T 593-2006 "Persyaratan teknis untuk switchgear dan controlgear tegangan tinggi"

Parameter Teknis

1. Spesifikasi Tegangan dan Arus

- Peringkat Tegangan: 12kV, 20kV, 35kV
- Nilai Saat Ini: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nilai Arus Tahan Waktu Singkat: Maksimum 80kA

2. Kategori Produk

- Berdasarkan Fungsi: Tipe Tidak Beralas, Beralas Tunggal, Beralas Dinding
- Berdasarkan Metode Pengoperasian: Manual, Elektrik (Opsional)

Ketentuan Penggunaan

Sakelar Isolasi Tipe Dalam Ruangan cocok untuk lingkungan industri yang keras dan memiliki kemampuan beradaptasi yang luas:

1. Suhu Sekitar: -50℃ ~ +50℃
2. Ketinggian: ≤2000m (Ketinggian ≥2500m dapat disesuaikan untuk meningkatkan kemampuan beradaptasi)
3. Tekanan Angin: ≤700Pa (setara dengan kecepatan angin ≤34m/s)
4. Intensitas Gempa: ≤8
5. Ketebalan Lapisan Es: ≤20mm
6. Tingkat Pencemaran : Kelas III, IV
7. Lingkungan Instalasi: Tidak ada bahaya yang mudah terbakar atau meledak, tidak ada korosi kimia, dan tidak ada getaran yang parah

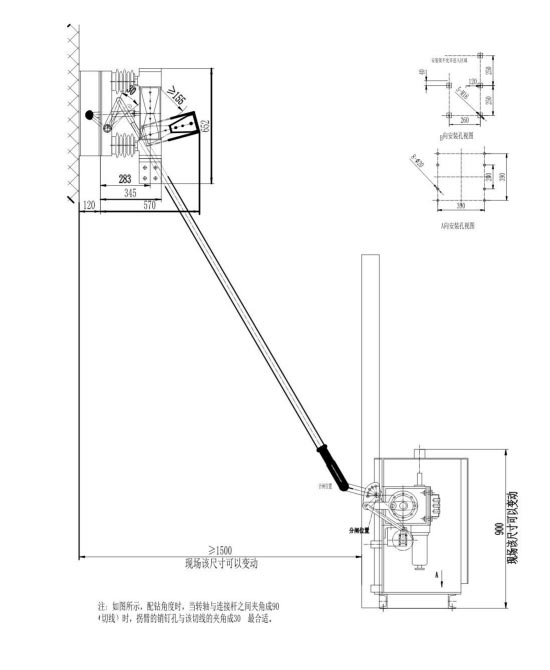

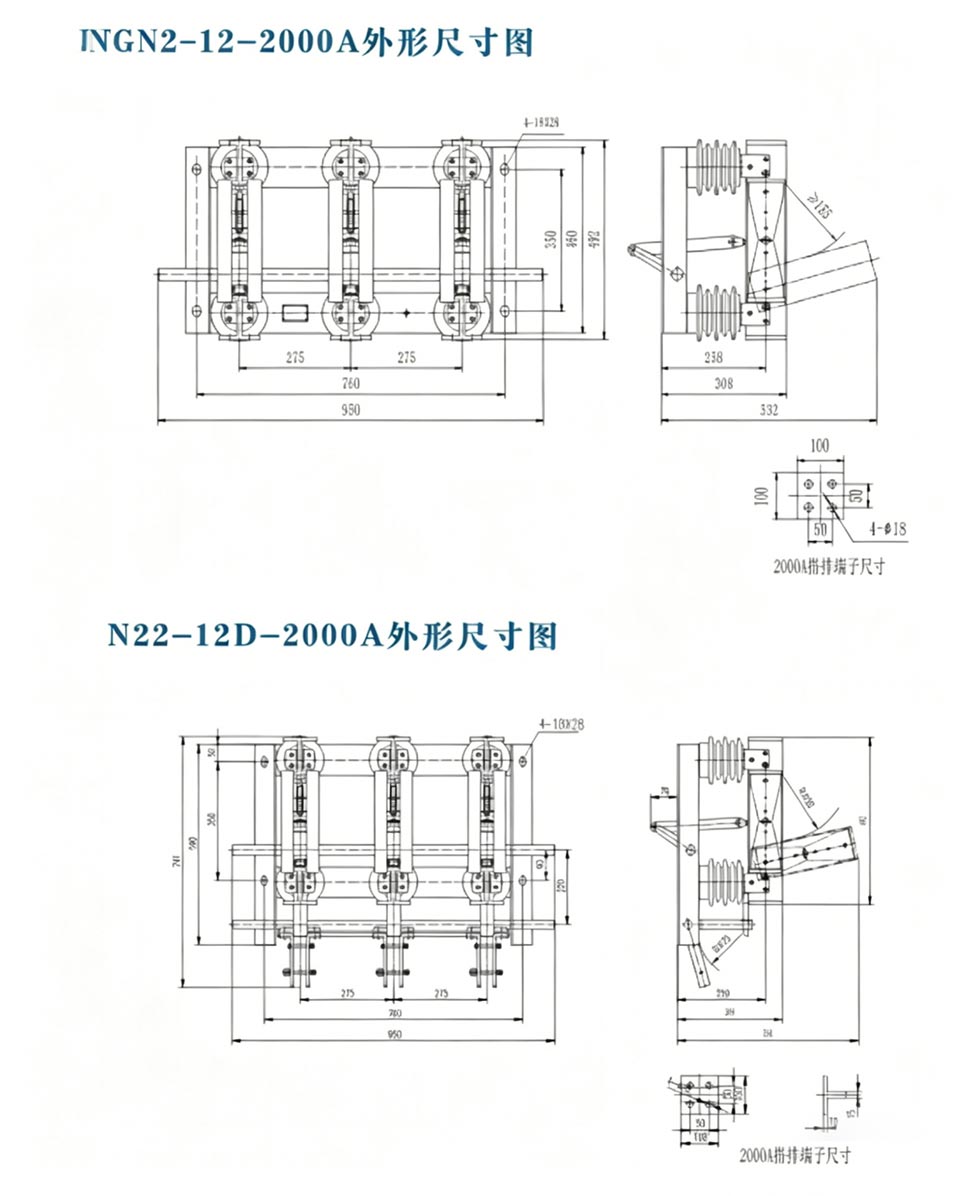

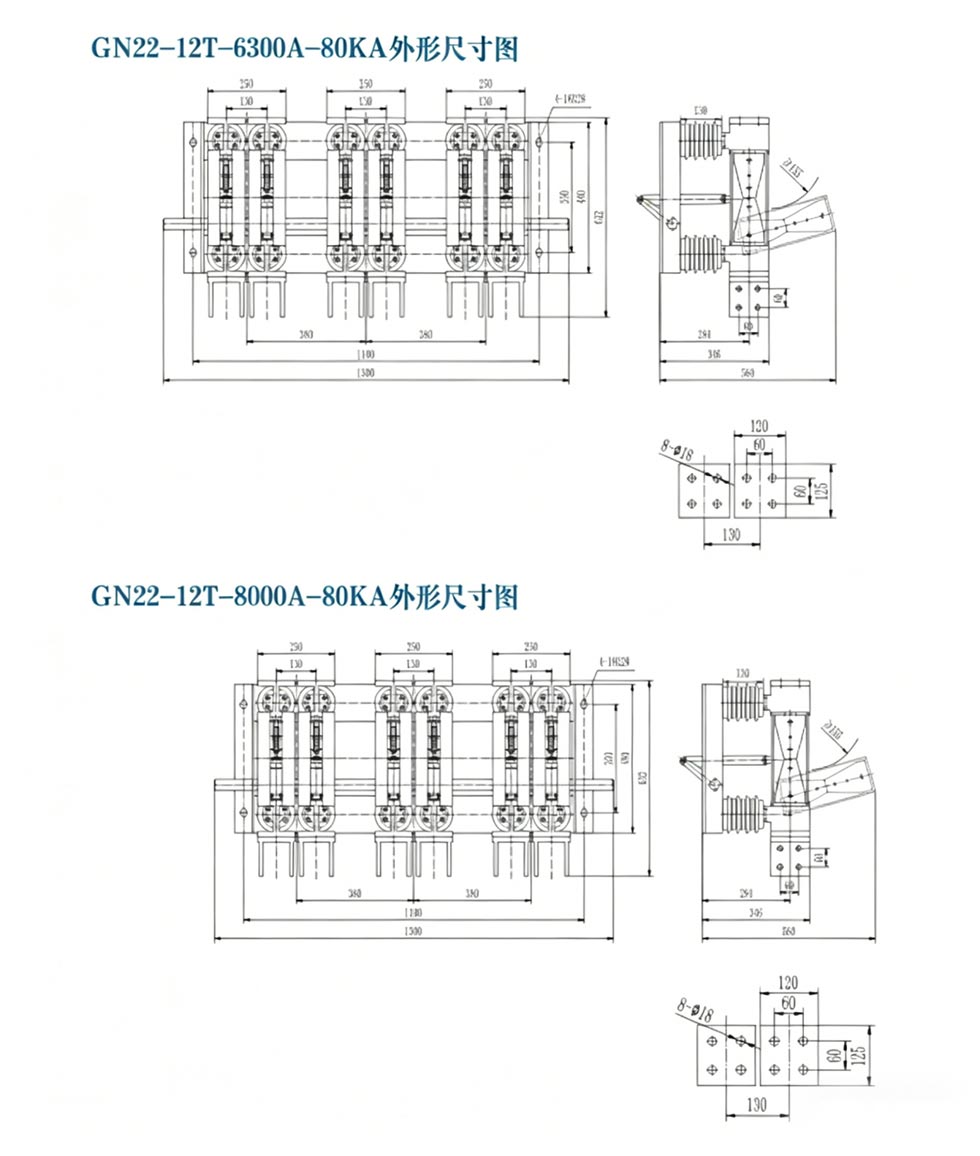

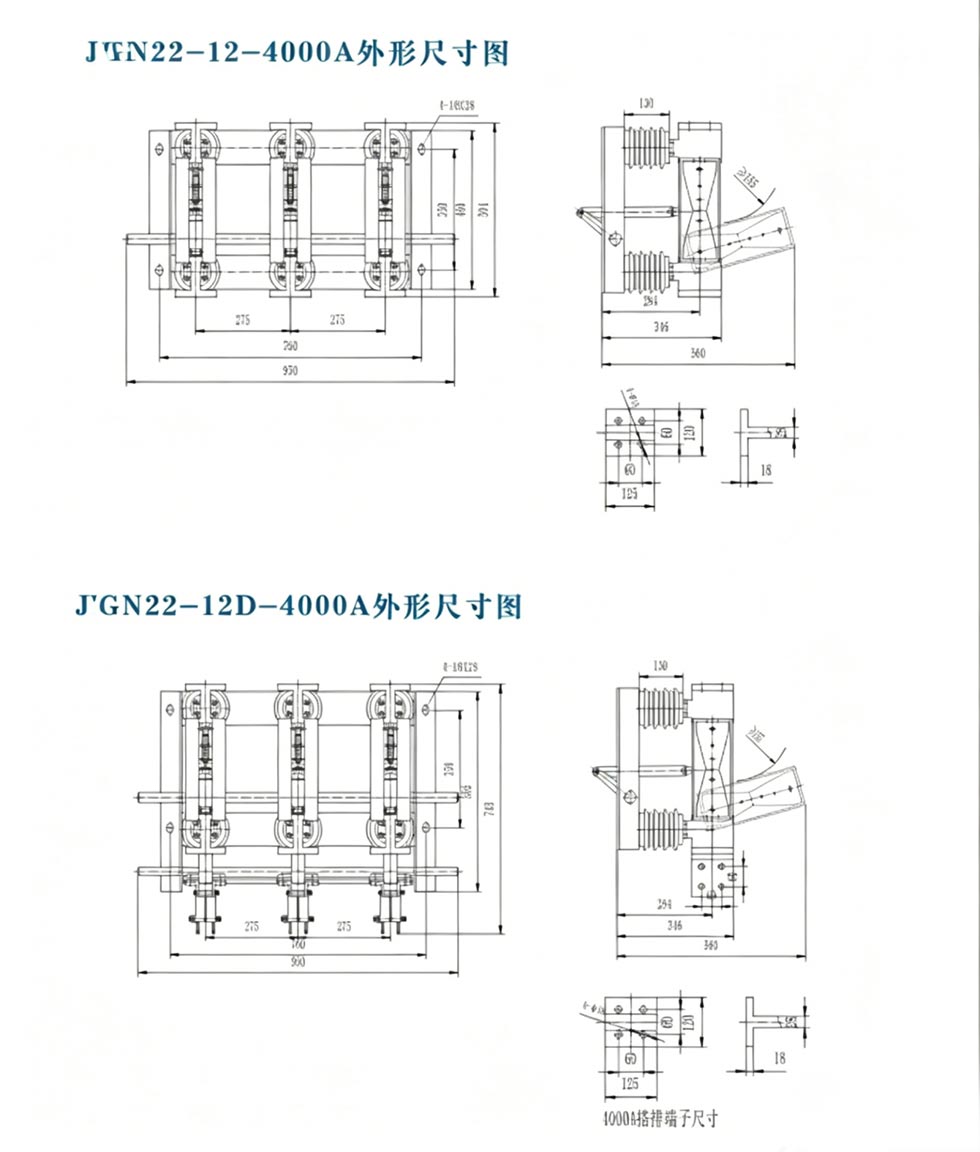

Dimensi luar

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Penerapan Praktis

Kasus: Sebuah pabrik baja besar di Tiongkok Timur perlu melengkapi sistem outlet generator 20kV dengan isolasi arus tinggi peralatan. Lingkungan pabrik sangat keras (debu tinggi, polusi Kelas IV) dan memiliki kebutuhan arus yang tinggi (8000A), menempatkan persyaratan ketat pada keandalan peralatan. Pada akhirnya, pabrik memilih Usune Sakelar pemisah GN□-20DW/8000-80. Alasan utamanya adalah desainnya yang tahan polusi, kemampuan beradaptasi terhadap Kelas IV lingkungan polusi, arus pengenal 8000A yang sesuai dengan beban keluaran generator, dan sakelar pembumian terintegrasi memastikan keamanan pemeliharaan. Sejak dioperasikan pada tahun 2023, peralatan tersebut telah beroperasi secara stabil selama lebih dari dua tahun, menyediakan isolasi yang andal selama perawatan bulanan, menghilangkan risiko sengatan listrik. Itu isolator tahan polusi tidak menunjukkan tanda penuaan atau pelepasan yang jelas, sehingga mengurangi perawatan secara signifikan frekuensi dan biaya, membuktikan bahwa sakelar pemisah seri Usune GN adalah pilihan ideal untuk tugas berat sistem tenaga industri.

Pertanyaan Umum

Q1: Apa perbedaan inti antara sakelar pemisah dan sakelar beban?

A1: Sakelar pemisah adalah perangkat peralihan tanpa beban tanpa kemampuan pemadaman busur api; itu hanya digunakan untuk mengisolasi sirkuit setelah pemutus sirkuit memutus beban. Sakelar beban dapat memutuskan beban tertentu saat ini. Sakelar pemisah seri GN memberikan celah isolasi yang terlihat, memastikan keamanan mutlak selama pengoperasian pemeliharaan.

Q2: Dapatkah Sakelar Isolasi Tipe Dalam Ruangan seri GN beroperasi secara normal di area dataran tinggi (≥2500m)?

A2: Ya. Model standar cocok untuk ketinggian ≤2000m. Untuk ketinggian ≥2500m, Usune dapat meningkatkan isolasi dan kinerja mekanis sesuai dengan kebutuhan pengguna untuk memastikan pengoperasian peralatan yang stabil.

Q3: Perawatan apa yang diperlukan untuk sakelar pemutus seri GN?

A3: Perawatan rutin meliputi: (1) Memeriksa isolator dari keretakan dan bekas pelepasan; (2) Menguji tekanan kontak dan suhu (≤70℃ pada arus pengenal); (3) Memverifikasi integritas sakelar pembumian dan perangkat yang saling mengunci; (4) Melumasi mekanisme pengoperasian secara teratur. Perawatan yang tepat dapat menjamin masa pakai 20-30 tahun.

Sakelar Isolasi Tipe Dalam Ruangan seri Usune GN menggabungkan teknologi canggih, kinerja andal, dan lebar kemampuan beradaptasi, menjadikannya produk pilihan untuk pembangkit listrik besar, pabrik baja, dan sistem tenaga industri. Sebagai produsen terkemuka di industri listrik tegangan tinggi Tiongkok, Zhejiang Usune Electric Co., Ltd., mengandalkan tim R&D profesionalnya, sistem kontrol kualitas yang ketat, dan pengalaman proyek yang kaya, menyediakannya bagi pengguna produk berkualitas tinggi dan solusi khusus. Baik untuk proyek baru atau peningkatan peralatan, hal ini dapat memberikan keamanan, perlindungan isolasi daya yang stabil dan efisien.
