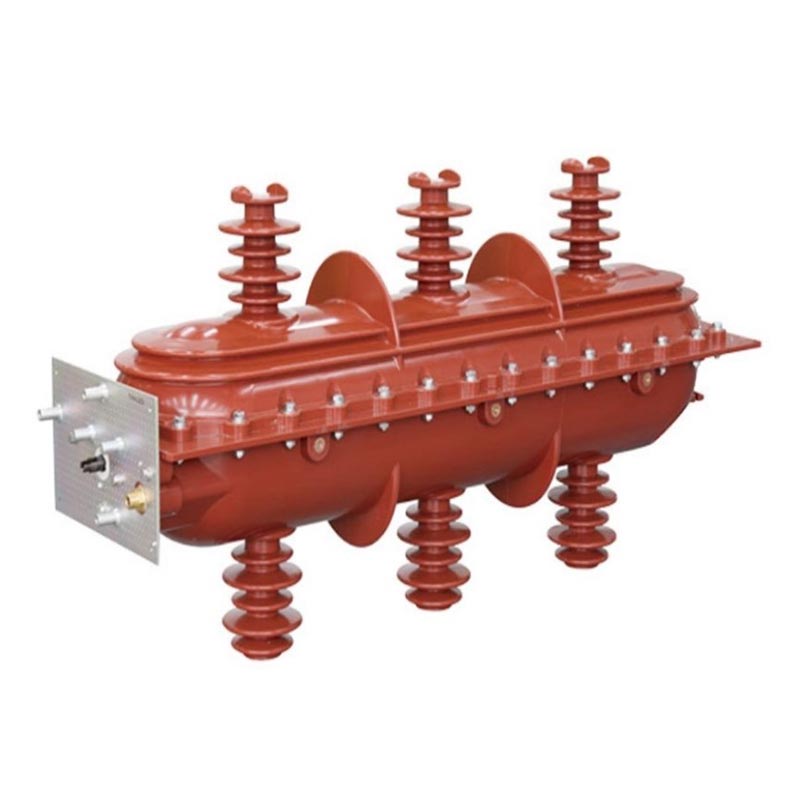

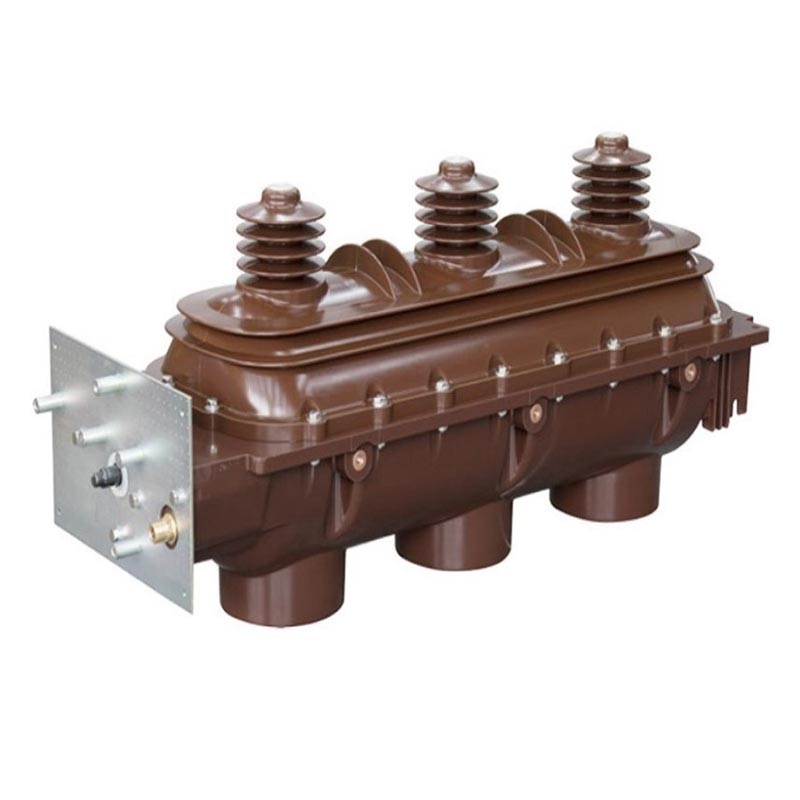

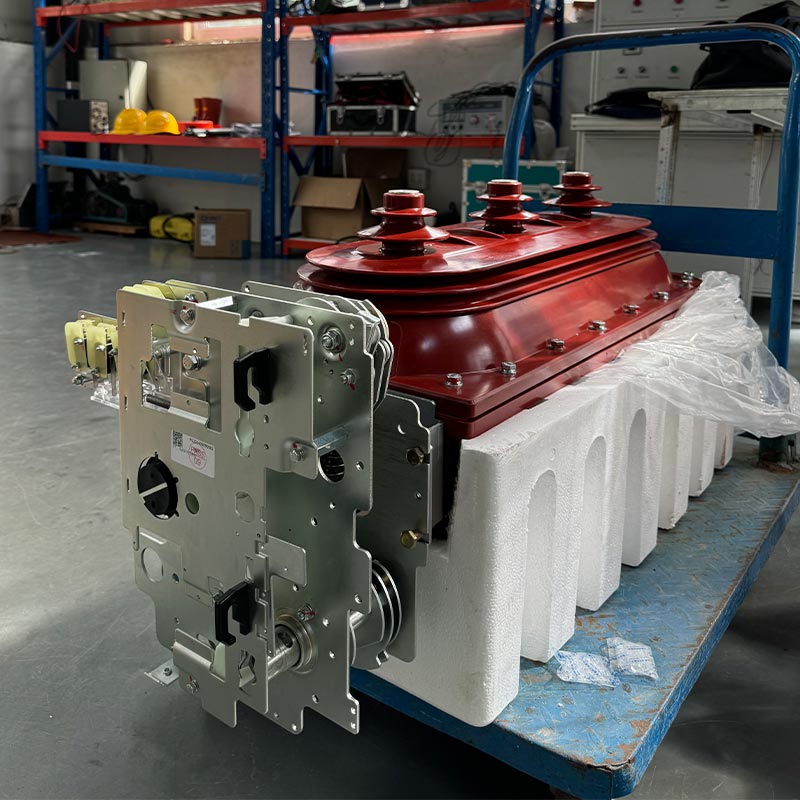

Sakelar Beban Sf6 Dalam Ruangan

Sakelar Beban Sf6 Dalam Ruangan Usune adalah switchgear tegangan tinggi generasi baru yang dirancang khusus untuk dalam ruangan skenario distribusi listrik. Dikembangkan oleh tim R&D profesional Usune, telah menjalani tipe yang komprehensif pengujian dan kinerjanya mematuhi standar GB3804, GB16926, IEC60265, dan IEC60420.

Sebagai produsen profesional peralatan listrik tegangan tinggi, Usune memiliki pabrik produksi standar Cina, dilengkapi dengan peralatan produksi yang maju dan proses kontrol kualitas yang ketat untuk memastikan bahwa setiap produk memenuhi standar. Produk ini menggunakan gas SF6 sebagai media insulasi dan pemadam busur api, sehingga menawarkan keunggulan seperti itu sebagai kekuatan isolasi yang tinggi, pemadaman busur yang efisien, struktur kompak, dan masa pakai yang lama, secara efektif memecahkan masalah stabilitas yang buruk dan biaya pemeliharaan yang tinggi pada sakelar beban tradisional.

Parameter Teknis Inti

1. Sistem yang Berlaku: AC tiga fase 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Media pemadam busur api: gas SF6 (inert, tidak beracun, elektronegativitas tinggi, efisiensi tinggi tingkat milidetik pemadaman busur)
3. Mekanisme Pengoperasian: Mekanisme yang dioperasikan pegas (penyimpanan energi manual standar, bukaan listrik opsional, dan penutupan untuk kendali jarak jauh)
4. Status Kerja: Ruang pemadam busur tiga posisi: "Close-Open-Ground"
5. Kinerja Penyegelan: Desain penyegelan dinamis dan statis khusus, dilengkapi dengan pengukur tekanan secara real-time pemantauan

Ruang Lingkup Aplikasi

Sakelar Beban SF6 Dalam Ruangan banyak digunakan dalam skenario distribusi daya dalam ruangan seperti industri dan pertambangan perusahaan, gedung bertingkat tinggi, kawasan pemukiman perkotaan, gardu induk, pusat perbelanjaan besar, bandara, kereta bawah tanah, dan rumah sakit untuk mengalihkan arus beban, mengendalikan dan melindungi sirkit, dan trafo distribusi; kapan dilengkapi dengan konektor depan kabel yang dapat disentuh di stopkontak, sangat cocok untuk cabang kabel (koneksi) kotak.

Parameter Teknis Utama

Fitur Struktural dan Keunggulan Keamanan

1. Insulasi Unggul dan Struktur Pemadam Busur

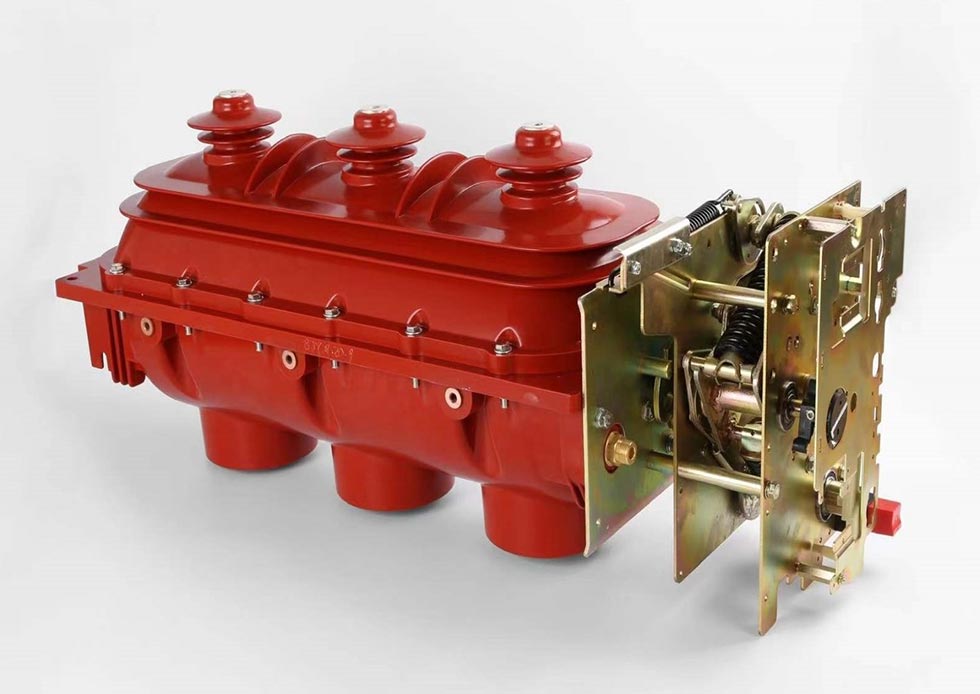

Cangkang atas dan bawah dicetak dengan resin epoksi, membentuk rongga bagian dalam yang tertutup rapat dan berisi gas secara efektif mengisolasi lingkungan eksternal. Ruang pemadam busur tiga posisi selesai ditutup, operasi pembukaan, dan pembumian selangkah demi selangkah melalui rotasi kontak bergerak yang umum, memastikan kelancaran status dan operasi yang andal. Gas SF6 memiliki kekuatan dielektrik yang tinggi dan kinerja pemadaman busur api yang sangat baik, dengan cepat memadamkan busur yang dihasilkan selama peralihan.

2. Penyegelan dan Pemantauan Tekanan yang Andal

Sakelar Beban SF6 Dalam Ruangan menggunakan desain penyegelan dinamis dan statis khusus, memberikan penyegelan yang sangat baik kinerja dan mencegah kebocoran gas SF6. Pengukur tekanan terletak secara jelas pada kotak mekanisme untuk dipantau tekanan gas secara real-time, memfasilitasi deteksi potensi bahaya secara tepat waktu oleh operator.

3. Interlock Keamanan Komprehensif

Interlock mekanis yang andal dipasang di antara sakelar beban dan sakelar pembumian, dan di antara sakelar pembumian dan pintu depan (untuk distribusi daya tipe kabinet), mencegah kesalahan pengoperasian dan memastikan keselamatan personel dan peralatan. Penutup pelindung penyeimbang dilengkapi di ujung stopkontak untuk meningkatkan kinerja isolasi.

4. Pengoperasian Fleksibel dan Desain Hemat Ruang

Konfigurasi standar mencakup mekanisme pengoperasian pegas manual; pembukaan dan penutupan listrik opsional memungkinkan untuk kendali jarak jauh. Strukturnya yang kompak dan tapak yang kecil membuatnya cocok untuk bangunan bertingkat tinggi, kecil gardu induk, dan aplikasi lain dengan ruang instalasi terbatas.

Ketentuan Penggunaan

1. Kondisi Pengoperasian Normal

- Suhu Sekitar: -25℃～+40℃
- Ketinggian: Tidak melebihi 2000m
- Kelembapan: Kelembapan relatif rata-rata harian <95%, rata-rata bulanan <90%; tekanan uap rata-rata harian ≤2.2kPa, rata-rata bulanan ≤1.8kPa

2. Kondisi Pengoperasian Khusus

Menurut standar GB/T11022-1999, Sakelar Beban Sf6 Dalam Ruangan harus beroperasi dalam kondisi normal. Jika kondisi pengoperasian tidak terpenuhi (misalnya, ketinggian melebihi 2000m, suhu dan kelembapan berlebihan, dll.), harap konsultasikan dengan produsen terlebih dahulu untuk memastikan pengoperasian produk normal.

Kasus Aplikasi Dunia Nyata

Studi Kasus: Proyek Distribusi Tenaga Metro Perkotaan Tiongkok

Jalur metro utama memerlukan sakelar beban tegangan tinggi dalam ruangan yang andal untuk sistem distribusi daya stasiunnya, menuntut tingkat keamanan, stabilitas, dan kekompakan peralatan yang tinggi. Proyek ini memilih Usune FLN36-12D model, yang struktur kompaknya cocok untuk ruang kereta bawah tanah yang terbatas. Penyegelannya yang andal dan kinerja pemadaman busur api memastikan pengoperasian yang stabil di lingkungan bawah tanah yang lembab. Sejak ditugaskan pada tahun 2024, tidak mengalami kegagalan apa pun dan mendapat pujian yang tinggi dari pemilik proyek.

Pertanyaan Umum

Q1: Apa yang harus saya lakukan jika pengukur tekanan gas SF6 pada sakelar menunjukkan pembacaan yang tidak normal?

A1: Segera hentikan penggunaan sakelar untuk menghindari kerusakan peralatan atau kecelakaan keselamatan. Pertama, periksa kebocoran gas. Jika tidak ada kebocoran, tunggu hingga suhu pulih dan amati apakah tekanan kembali normal. Jika ada jika terjadi kebocoran atau tekanan tidak dapat dikembalikan, segera hubungi tim layanan purna jual Usune. Itu pabrikan akan mengirimkan teknisi profesional untuk menangani masalah ini.

Q2: Apakah Sakelar Beban SF6 Dalam Ruangan Usune dapat digunakan di lingkungan dengan ketinggian di atas 2000m?

A2: Ketinggian pengoperasian normal tidak melebihi 2000m. Ketinggian yang lebih tinggi akan mempengaruhi kinerja insulasi. Jika digunakan di lingkungan dataran tinggi, konsultasikan dengan Usune terlebih dahulu. Sebagai pemasok profesional, kami dapat menyediakan yang disesuaikan solusi dan sesuaikan desain insulasi untuk memastikan pengoperasian yang stabil.

Q3: Seberapa sering produk memerlukan perawatan, dan apa saja item perawatan inti?

A3: Dalam kondisi normal, disarankan untuk melakukan perawatan menyeluruh setiap 1-2 tahun. Item inti meliputi: (1) Memeriksa tekanan dan penyegelan gas SF6; (2) Memeriksa keandalan interlock mekanis; (3) Membersihkan sakelar dan permukaan kotak mekanisme; (4) Memeriksa keakuratan indikator posisi; (5) Memeriksa mekanisme pengoperasian dan menambahkan pelumas sesuai kebutuhan. Untuk detailnya, silakan merujuk ke manual produk atau hubungi layanan purna jual. Usune juga menyediakan pelatihan pemeliharaan profesional.

Komitmen Merek dan Layanan Purna Jual

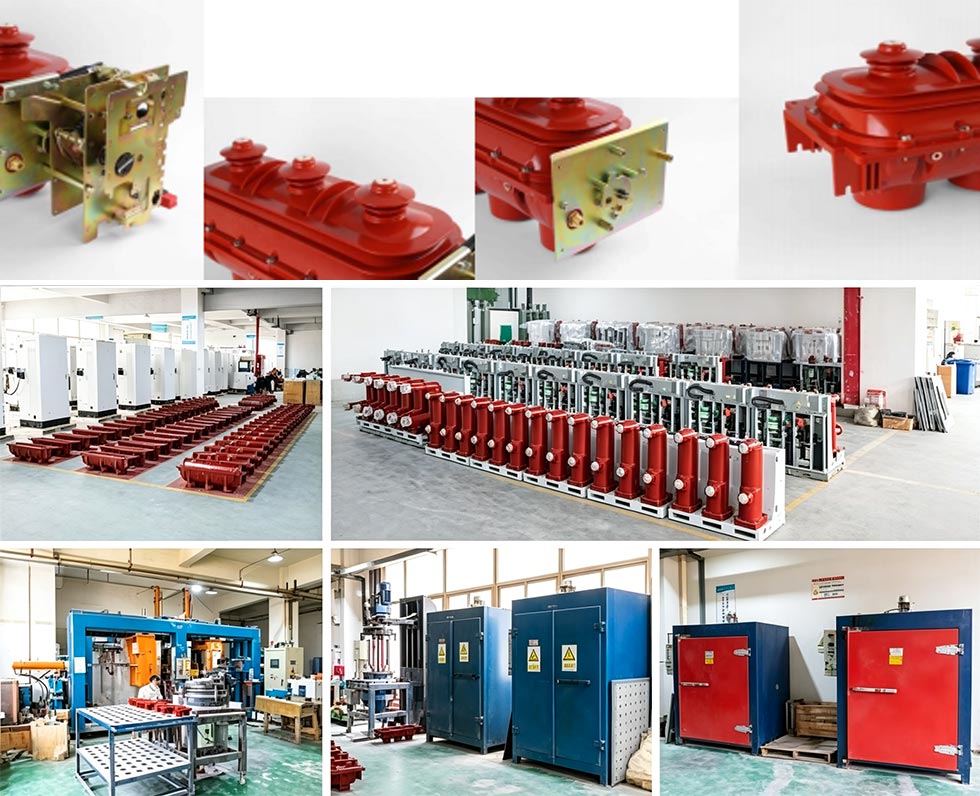

Sebagai produsen profesional dan pemasok peralatan listrik tegangan tinggi, Usune memiliki standar produksi tanaman di Cina. Mengikuti prinsip "Kualitas Pertama, Keselamatan Pertama", semua produk menjalani kualitas yang ketat inspeksi sebelum meninggalkan pabrik, memenuhi standar sertifikasi yang relevan untuk memastikan otoritas produk dan keandalan.

Kami menyediakan layanan purna jual yang komprehensif termasuk panduan instalasi, commissioning, pemeliharaan, dan pelatihan teknis. Tim purna jual kami terdiri dari teknisi profesional berpengalaman yang merespons dengan cepat kebutuhan dan memberikan solusi yang efisien. Kami selalu menjunjung tinggi konsep inti "Semuanya untuk pemanfaatan yang aman listrik" dan bekerja dengan pengguna untuk menciptakan lingkungan distribusi listrik yang aman dan stabil.
