Sakelar Pemutus Beban Dalam Ruangan

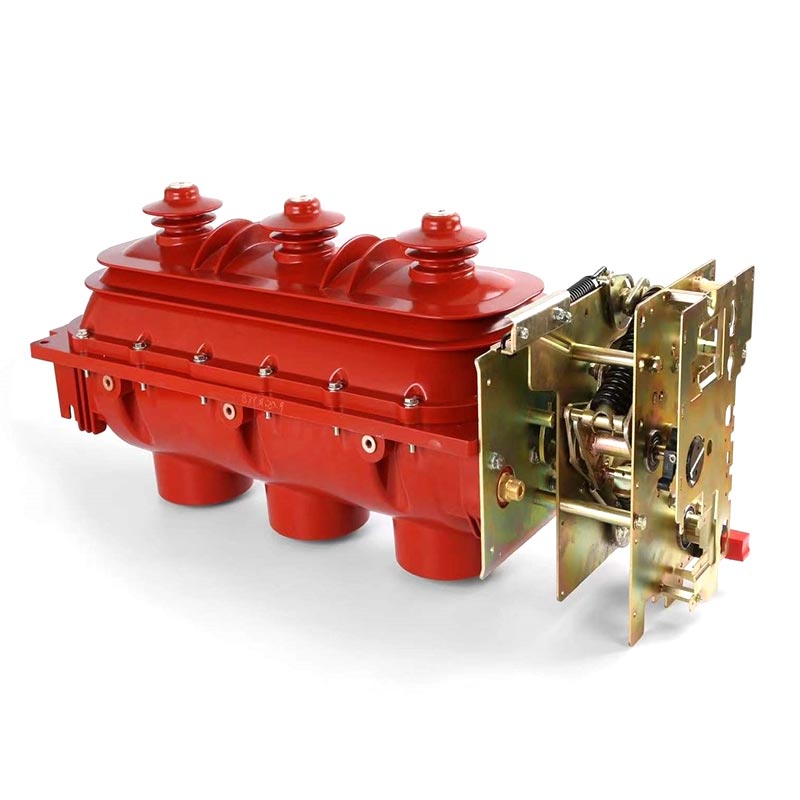

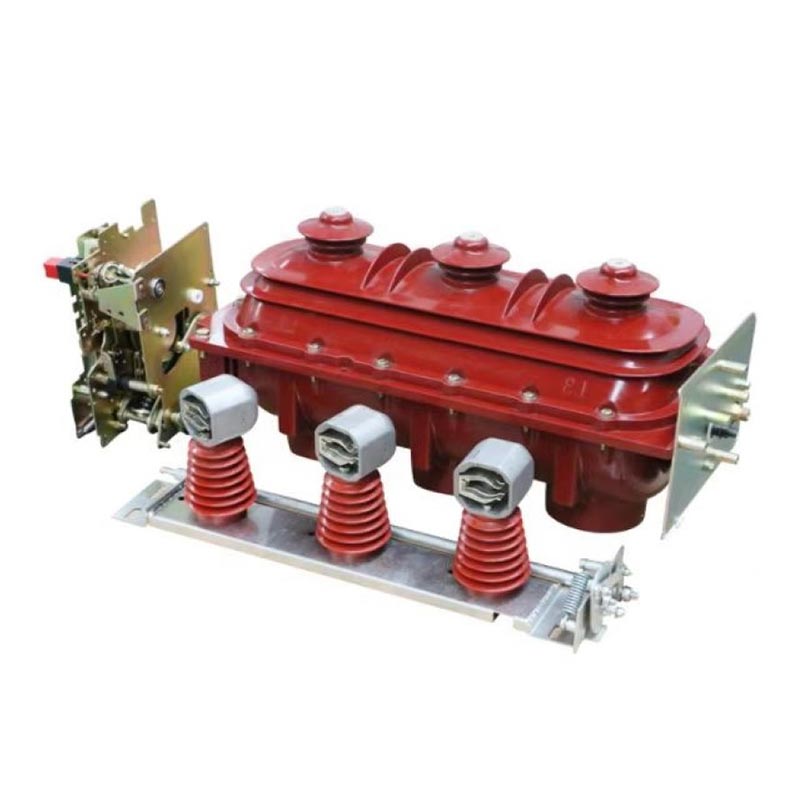

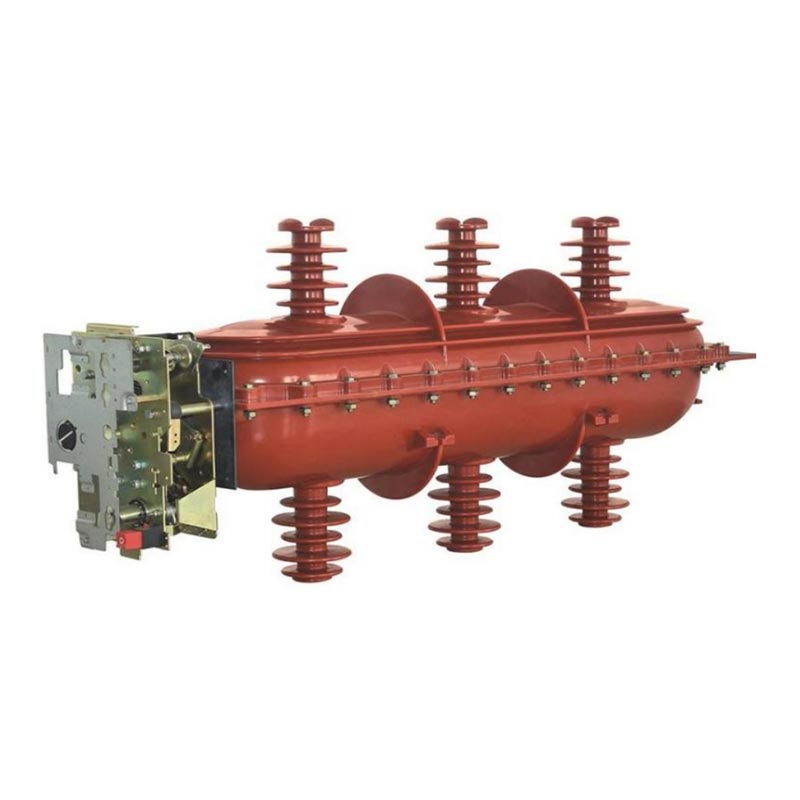

Sakelar Pemutus Beban Dalam Ruangan Usune FLN36-40.5 adalah komponen listrik inti tegangan tinggi yang dikembangkan secara independen dan diproduksi oleh Zhejiang Usune Electric. Ini dirancang khusus untuk daya yang aman dan efisien kebutuhan distribusi skenario tegangan pengenal 35kV dan merupakan peralatan penting dalam distribusi tenaga modern sistem, terutama cocok untuk jaringan cincin dan sistem catu daya dual-radial, memainkan peran penting dalam memastikan transmisi dan distribusi tenaga listrik yang stabil dan aman. Produk ini dapat menghidupkan dan mematikan arus beban secara mandiri dan arus beban lebih, atau dapat digabungkan secara seri dengan sekering pembatas arus untuk menggantikan pemutus arus. Sakelar beban menangani peralihan berbagai arus beban, sedangkan sekering pembatas arus menangani pemutusan dari arus beban berlebih yang berat dan arus hubung singkat, mencapai perlindungan multi-level untuk sistem tenaga. Ini struktur kompak, pemasangan mudah, dan pengoperasian bebas perawatan menjadikannya produk ideal untuk jaringan listrik perkotaan peningkatan dan optimalisasi distribusi tenaga industri.

Fitur Produk

1. Keuntungan Struktural

Sakelar Pemutus Beban Dalam Ruangan mengadopsi struktur kontak bergerak berputar pemutus ganda, tiga posisi, dan dilengkapi dengan ruang pemadam busur api tiga posisi (buka-tutup), memastikan peralihan yang mulus dalam pengoperasian yang berbeda kondisi dan meningkatkan stabilitas sistem. Desain instalasi tiga fase secara keseluruhan menawarkan sinkronisasi yang baik, komponen yang lebih sedikit, dan commissioning dan pemasangan yang mudah, mengurangi kesulitan konstruksi di lokasi dan pemeliharaan.

2. Kinerja Isolasi

Sakelar menggunakan cangkang resin epoksi atas dan bawah untuk perakitan tertutup. Sirkuit utama dan grounding sistem sirkuit semuanya ditempatkan di dalam cangkang, secara efektif mengisolasi lingkungan eksternal dan mencegah debu dan korosi kelembaban. Kekuatan isolasi yang tinggi dari titik putus dan jarak rambat yang besar, serta pelindung penyeimbang tegangan di terminal keluar, semakin meningkatkan keandalan isolasi dan memenuhi persyaratan ketat dari sistem distribusi tenaga tegangan tinggi.

3. Kinerja Keselamatan

Performa keselamatan yang luar biasa. Jika terjadi kesalahan busur api internal, lemahnya struktur belakang selubung luar akan pecah, dan katup pelepas tekanan di bagian atas kabinet akan terbuka, mengeluarkan aliran udara bertekanan berlebih di luar kabinet, mencegah kerusakan peralatan dan bahaya keselamatan pribadi. Dilengkapi dengan interlock lima bukti berfungsi, pada dasarnya menghilangkan kesalahan pengoperasian, memastikan keselamatan operator dan peralatan.

4. Kemudahan Pengoperasian

Sakelar Pemutus Beban Dalam Ruangan mendukung mode pengoperasian manual dan elektrik, yang secara fleksibel beradaptasi dengan lokasi persyaratan, menawarkan kenyamanan dan keandalan. Ini mengadopsi desain bebas perawatan, dengan listrik yang panjang dan umur mekanik, mengurangi biaya pemeliharaan di kemudian hari. Switchgear seluruhnya terbuat dari aluminium-seng pelat, menawarkan ketahanan terhadap korosi dan kekuatan mekanik yang tinggi, cocok untuk berbagai kondisi kerja di dalam ruangan.

Keuntungan Teknis

1. Keamanan Insulasi Tinggi: Menggunakan desain insulasi tegangan tinggi primer dengan margin tinggi dan IP33 peringkat perlindungan, ini meningkatkan tingkat keamanan isolasi kompartemen operasi depan, secara efektif melindungi keselamatan pribadi operator.

2. Penerapan yang Luas: Cocok untuk skenario yang ringkas, mini, dan sering dioperasikan, banyak digunakan di perkotaan jaringan listrik, distribusi listrik industri dan komersial, dan sambungan jaringan energi baru, memenuhi beragam kebutuhan di skenario yang berbeda.

3. Desain Terintegrasi: Desain sakelar kombinasi ringkas, mengintegrasikan sakelar isolasi dan fungsi grounding, mengurangi penggunaan ruang peralatan dan memfasilitasi integrasi sistem distribusi tenaga listrik.

4. Keandalan Tinggi: Menggunakan sakelar beban SF6 dengan keandalan tinggi. Tekanan gas SF6 rendah, pengoperasian dapat diandalkan, dan umur retensi gas bisa mencapai 20 tahun, menghilangkan kebutuhan akan pengisian dan penjaminan gas yang sering operasi stabil jangka panjang.

Parameter Teknis

Prinsip Pemadaman Busur

Sakelar pemutus beban dalam ruangan ini menggunakan gas SF6 sebagai media pemadam busur api, yang memiliki kemampuan pemadaman busur api yang sangat baik dan kinerja insulasi. Ketika saklar memutus arus, busur dihasilkan secara instan setelah pemisahan kontak bergerak dan stasioner. Didorong oleh medan magnet magnet permanen, busur bergerak dengan cepat dan memanjang, sambil terus terionisasi dan didinginkan oleh gas SF6, akhirnya padam saat arus melintasi nol, mencapai gangguan arus yang aman dan cepat.

Jarak titik putus ganda memberikan isolasi tinggi dan tingkat isolasi putus. Memanfaatkan magnet permanen prinsip busur berputar, ia memiliki konsumsi energi pengoperasian yang rendah, kemampuan pemadaman busur yang kuat, dan keausan kontak minimal, secara efektif memperpanjang masa pakai listrik sakelar.

Ketentuan Penggunaan

Untuk memastikan pengoperasian produk yang stabil, kondisi berikut harus dipenuhi untuk pemasangan dan penggunaan:
1. Ketinggian: Tidak melebihi 1000 meter (persyaratan khusus harus ditentukan saat memesan);
2. Suhu Sekitar: -25℃～+40℃;
3. Kelembaban Relatif: Rata-rata harian ≤95%, rata-rata bulanan ≤90%;
4. Intensitas Gempa: Tidak melebihi Kelas B;
5. Udara ambien bebas dari polusi berat seperti debu, asap, bahan kimia korosif, gas yang mudah terbakar, bensin, dan semprotan garam.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Kasus Aplikasi Praktis

Sebagai produsen profesional peralatan listrik tegangan tinggi di Tiongkok, Yu Shun Electric menyediakan FLN36-40.5 Sakelar Pemutus Beban Dalam Ruangan untuk proyek peningkatan jaringan listrik perkotaan berskala besar di Tiongkok Timur. Proyek yang terlibat Jalur distribusi 35kV di delapan wilayah perkotaan, meliputi kawasan pemukiman, pusat komersial, dan kawasan industri, dengan persyaratan yang sangat tinggi untuk stabilitas dan keamanan pasokan listrik.

Sebelum peningkatan, switchgear yang ada mengalami isolasi yang buruk, perawatan yang sering, dan keselamatan yang rendah, gagal memenuhi kebutuhan pembangunan jaringan listrik perkotaan. Setelah memilih produk ini, proyek tercapai tiga perbaikan besar: Pertama, desain interlocking dan pemadam busur lima bukti mengurangi kesalahan pengoperasian dan kesalahan busur, meningkatkan keamanan sistem; kedua, desain bebas perawatan mengurangi waktu perawatan bulanan sebesar 80%, menurunkan biaya operasi dan pemeliharaan; dan ketiga, struktur kompak menyesuaikan dengan ruang instalasi dalam ruangan gardu induk perkotaan, memfasilitasi integrasi sistem distribusi tenaga listrik. Produk tidak mengalami kegagalan sama sekali dalam lebih dari dua tahun beroperasi, memastikan pasokan listrik yang stabil untuk lebih dari 500.000 penduduk dan lebih dari 300 bisnis, mendapatkan pengakuan tinggi dari pemilik proyek dan departemen pasokan listrik setempat. Usune Electric, sebagai pemasok, menyediakan layanan purna jual yang komprehensif termasuk panduan pemasangan di tempat dan pelatihan teknis.

Pertanyaan Umum

Q1: Berapa masa pakai sakelar beban dalam ruangan Usune FLN36-40.5, dan apakah perawatan rutin diperlukan?

A1: Produk ini mengadopsi desain bebas perawatan dengan masa pakai listrik dan mekanik yang panjang. Gas SF6 umur retensi bisa mencapai 20 tahun. Dalam kondisi penggunaan normal, tidak diperlukan perawatan rutin; hanya berkala pemeriksaan casing peralatan, mekanisme pengoperasian, dan tekanan gas (bila perlu) diperlukan. Semua produk Usune menjalani pengujian kualitas yang ketat sebelum meninggalkan pabrik untuk memastikan masa pakai dan keandalan produk.

Q2: Apa perbedaan antara Sakelar Pemutus Beban Dalam Ruangan dan pemutus arus tradisional, dan apa perbedaannya skenario dapatkah itu menggantikan pemutus arus?

A2: Perbedaan intinya adalah sakelar pemutus beban terutama digunakan untuk menghidupkan dan mematikan arus beban dan beban berlebih arus, sedangkan pemutus arus tradisional juga dapat memutus arus hubung singkat. Produk ini, dikombinasikan dengan sekering pembatas arus secara seri, dapat menggantikan pemutus arus: sakelar pemutus beban bertanggung jawab untuk menghidupkan dan mematikan berbagai arus beban, sedangkan sekering pembatas arus menangani beban berlebih dan gangguan arus hubung singkat. Sangat cocok untuk jaringan cincin 35kV dan sistem catu daya dual-radial (seperti seperti cabang jaringan listrik perkotaan, ruang distribusi industri dan komersial, dll.), sekaligus mengurangi biaya peralatan memastikan keamanan sistem. Sebagai produsen profesional di China, Yushun Electric dapat menyediakan teknis profesional panduan untuk membantu pelanggan dalam memilih solusi yang sesuai.
