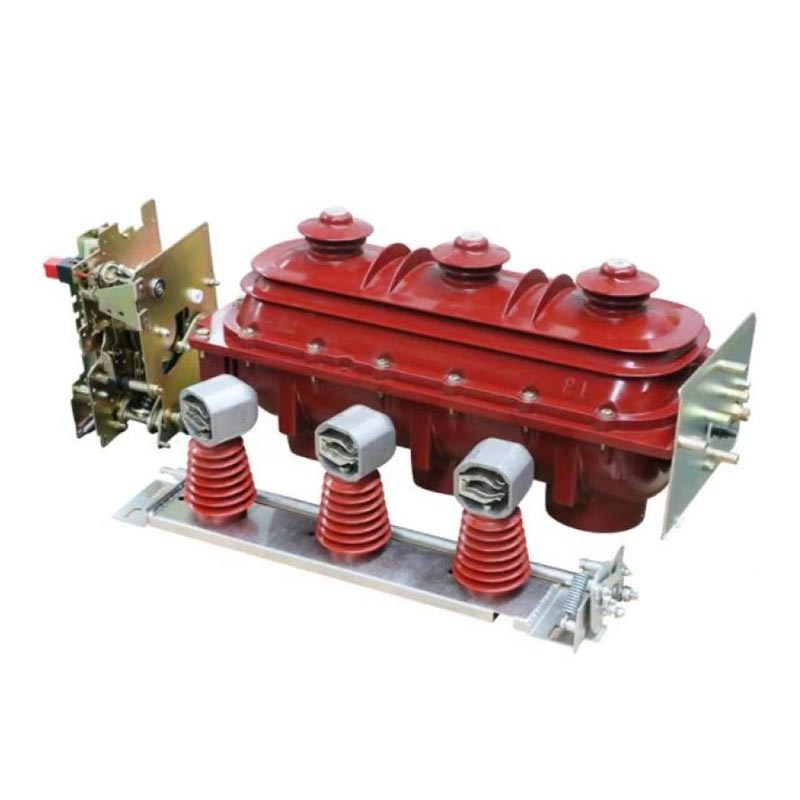

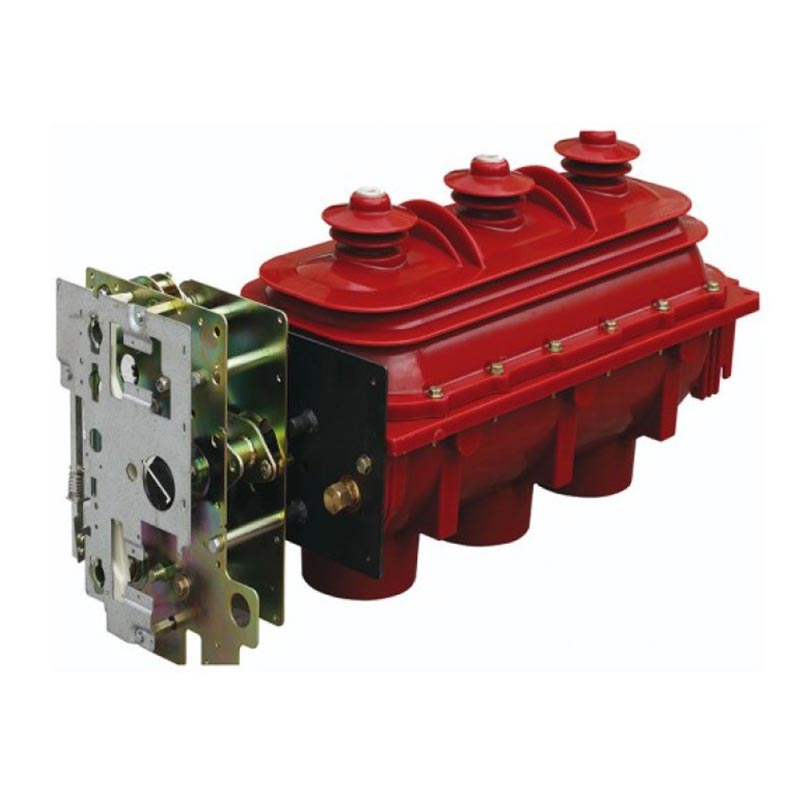

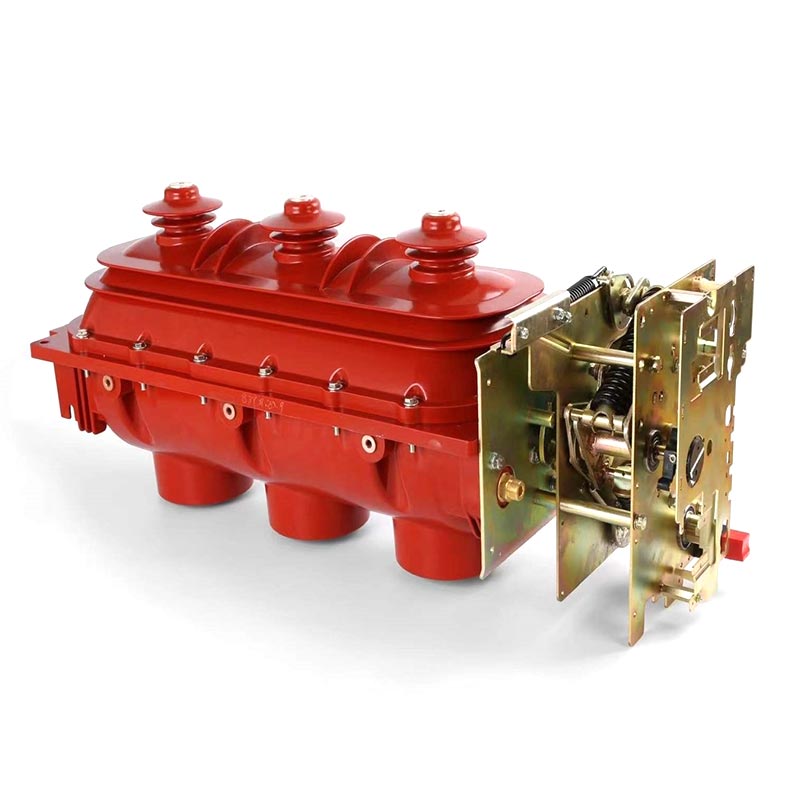

Sakelar Pemutus Beban Rmu

Sakelar Pemutus Beban RMU Usune terutama mencakup tiga jenis produk yang dikembangkan secara independen: AC dalam ruangan sakelar beban SF6 tegangan tinggi, peralatan kombinasi sakelar-sekring beban, dan sakelar beban yang dipasang di kepala kabel, mencakup model FLN36-12D (saklar beban) dan FLRN36-12D (peralatan kombinasi sekering saklar beban). Produk-produk ini dapat memenuhi kebutuhan skenario distribusi listrik yang beragam, dan sangat cocok untuk kompleks tersebut persyaratan operasional sistem tenaga listrik Tiongkok. Sebagai produk inti dari Zhejiang Usune Electric Co., Ltd., ini saklar diproduksi di pabrik modern perusahaan, menjalani pengujian kualitas yang ketat selama proses berlangsung untuk memastikan kinerja yang stabil dan andal.

Keuntungan Inti

1. Usune telah terlibat secara mendalam dalam penelitian dan pengembangan dan produksi peralatan listrik tegangan tinggi selama bertahun-tahun, mengumpulkan pengalaman yang kaya dalam aplikasi lapangan. Sakelar pemutus beban RMU telah banyak digunakan di ribuan negara proyek baik di dalam negeri maupun internasional, memverifikasi kemampuan beradaptasi dan keandalannya di berbagai lingkungan.

2. Sakelar Pemutus Beban RMU dikembangkan secara independen oleh tim R&D profesional Usune, menyerap tingkat lanjut teknologi asing dan mengoptimalkan desainnya agar sesuai dengan karakteristik sebenarnya dari sistem tenaga Tiongkok. Ini prinsip pemadaman busur api, desain struktural, dan mekanisme operasi semuanya mencerminkan keahlian profesional yang mendalam di bidangnya bidang switchgear tegangan tinggi.

3. Produk telah lulus serangkaian uji tipe lengkap, dan kinerjanya sepenuhnya sesuai dengan GB 3804, GB 16926, IEC 60265, dan standar IEC 60420, yang menunjukkan otoritas teknis dan kepatuhannya.

4. Menggunakan struktur penyegelan dinamis dan statis khusus, ia menawarkan kinerja penyegelan yang sangat baik dan dilengkapi dengan pengukur tekanan visual untuk pemantauan waktu nyata. Interlock mekanis yang andal memastikan keselamatan operasional. Sebagai sebagai produsen profesional, Usune menyediakan layanan purna jual yang komprehensif, yang semakin meningkatkan kepercayaan pelanggan.

Fitur Struktural

1. Sakelar beban dan peralatan listrik gabungan terdiri dari rumah berinsulasi terpadu, badan sakelar, pegas mekanisme pengoperasian, dudukan sekring, dan sistem trip sekring. Sakelar beban yang dipasang di kepala kabel dilengkapi dengan a housing berinsulasi khusus dan mekanisme pengoperasian pegas universal.

2. Rumah atas dan bawah dicetak dengan resin epoksi untuk membentuk rongga bagian dalam yang tertutup rapat dan berisi gas. Rotasi dari kontak bergerak yang umum mencapai tiga posisi: "menutup", "membuka", dan "membumi", memastikan fleksibilitas dan peralihan yang andal.

3. Bagian depan kotak mekanisme dilengkapi dengan pengukur tekanan SF6 dan indikator posisi. Posisi Indikator terhubung langsung ke poros penggerak kontak bergerak, memastikan indikasi yang akurat dan andal.

4. Port pelepas tekanan terletak di bagian belakang rumahan. Jika terjadi tekanan berlebih internal akibat kesalahan, gas dibuang ke belakang, mencegah ejeksi ke depan dan memastikan keselamatan personel.

5. Interlock mekanis yang andal disediakan antara sakelar beban dan sakelar pembumian, dan di antara saklar grounding dan pintu depan (pencocokan panel) untuk menghindari risiko kesalahan pengoperasian.

6. Sakelar beban yang dipasang di terminal kabel dilengkapi dengan konektor kabel depan anti-sentuh, yang mendukung tegangan tinggi sambungan kabel pada ujung masuk dan keluar, dan dirancang khusus untuk cabang/persimpangan kabel kotak.

Prinsip Pemadaman Busur

Sakelar Pemutus Beban RMU menggunakan gas SF6 sebagai media pemadam busur api, sehingga menghasilkan pemadaman busur api yang sangat baik kinerja. Ketika saklar memutus arus, kontak bergerak dan kontak diam terpisah, menghasilkan busur. Didorong oleh medan magnet permanen, busur berputar cepat di sekitar kontak, mencapai deionisasi cepat dan pendinginan, pemadaman pada titik persimpangan nol saat ini; setelah break, gap double-break dengan level tinggi isolasi isolasi terbentuk, sehingga menghasilkan daya putus yang kuat, keausan kontak yang minimal, dan kelistrikan yang lama hidup.

Mekanisme Operasi

1. Mekanisme pengoperasian pegas manual tipe II

Digunakan untuk operasi peralihan, penutupan, pembukaan, dan pembumian sakelar beban. Kontrol lubang operasi atas sakelar pembumian, dan lubang operasi bawah mengontrol sakelar beban; setelah ditutup, perjalanan musim semi menyimpan energi secara serempak, dan trip hanya dapat dilepaskan melalui tombol manual atau sinyal sekering.

2. Mekanisme Pengoperasian Pegas Listrik Tipe II

Berdasarkan mekanisme manual, desain ini menambahkan perangkat penyimpan energi motor dan trip coil. Manual dan listrik pengoperasiannya independen dan tidak saling mengganggu. Mendukung remote control, dan pengoperasian tegangan termasuk AC220V, DC220V, DC110V, dan DC48V.

Kondisi Pengoperasian

1. Kondisi Pengoperasian Normal

- Suhu sekitar: −25 °C ~ +40 °C
- Ketinggian: Tidak melebihi 2000m
- Kelembapan: Kelembapan relatif rata-rata harian ≤95%; kelembaban relatif rata-rata bulanan ≤90%; uap air rata-rata harian tekanan ≤2.2kPa; tekanan uap air rata-rata bulanan ≤1.8kPa
- Udara sekitar bebas dari debu, asap, gas korosif/mudah terbakar, uap, dan polusi semprotan garam.
- Getaran eksternal dan interferensi seismik dapat diabaikan
- Amplitudo interferensi elektromagnetik yang diinduksi sirkuit sekunder ≤1.6kV

2. Kondisi Pengoperasian Khusus

Menurut GB/T 11022-1999 "Persyaratan Teknis Umum untuk Standar Switchgear dan Controlgear Tegangan Tinggi", saklar harus beroperasi dalam kondisi normal; jika kondisi pengoperasian sebenarnya menyimpang dari kisaran normal (seperti ketinggian melebihi 2000m, suhu berlebihan, kelembapan tinggi dan kondensasi mudah, dll.), kebutuhan pengguna untuk mencapai kesepakatan dengan produsen.

Parameter Teknis Utama

Parameter Teknis Sekering

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Kasus Aplikasi Aktual

Kasus 1: Proyek Distribusi Tenaga Listrik di Komunitas Perumahan di Hangzhou, Tiongkok Sebuah komunitas perumahan besar di Hangzhou, dengan persyaratan tinggi untuk stabilitas dan keamanan pasokan listrik, memilih pemecah beban Usune FLRN36-12D alat kombinasi saklar-sekring sebagai peralatan distribusi daya inti setelah dibandingkan. Dipasang di gardu induk komunitas, bertanggung jawab atas peralihan dan perlindungan saluran listrik untuk 8 perumahan bangunan (1200 rumah tangga). Sejak dioperasikan pada tahun 2024, peralatan tersebut telah beroperasi secara stabil selama lebih dari 12 bulan tanpa tersandung atau listrik padam. Desain saling terkait yang andal dan kinerja pemadaman busur SF6 secara efektif mencegah pemadaman listrik yang disebabkan oleh arus gangguan, memastikan kehidupan normal warga. Sebagai pemasok untuk Dalam proyek ini, Usune memberikan panduan pemasangan di tempat dan layanan pemeliharaan rutin, sehingga mendapatkan pujian yang tinggi dari pengelola properti masyarakat dan warga.

Pertanyaan Umum

Q1: Standar apa yang dipenuhi oleh Load Break Switch Usune RMU, dan bagaimana kinerja andalnya dijamin?

A1: Produk telah lulus serangkaian uji tipe lengkap, dan kinerjanya sepenuhnya sesuai dengan GB 3804 "3kV～63kV AC Sakelar Pemutus Beban Tegangan Tinggi", GB 16926 "Peralatan Kombinasi Sakelar Pemutus Beban Tegangan Tinggi", dan IEC 60265 dan standar IEC 60420. Selain itu, produk ini dikembangkan secara independen oleh Usune, dengan kontrol kualitas yang ketat sepanjang seluruh proses mulai dari pengadaan bahan mentah hingga produksi dan pengujian pabrik. Dinamikanya yang unik dan struktur penyegelan statis, pemantauan tekanan waktu nyata, dan interlock mekanis yang andal semuanya memastikan jangka panjang operasi yang stabil.

Q2: Dapatkah Sakelar Pemutus Beban RMU Usune digunakan di lingkungan khusus seperti ketinggian tinggi dan kelembapan tinggi?

A2: Produk ini dirancang agar kompatibel dengan kondisi pengoperasian normal (ketinggian ≤ 2000m, suhu −25 °C ~ +40 °C, dll.). Jika kondisi pengoperasian sebenarnya menyimpang dari kisaran normal (misalnya ketinggian melebihi 2000m, suhu berlebihan, kelembaban tinggi dan kondensasi), pengguna perlu berkonsultasi dengan produsen (Zhejiang Usune Electric Co., Ltd.) terlebih dahulu. Tim R&D profesional Usune dapat memberikan solusi khusus berdasarkan solusi spesifik lingkungan untuk memastikan pengoperasian produk yang stabil.
