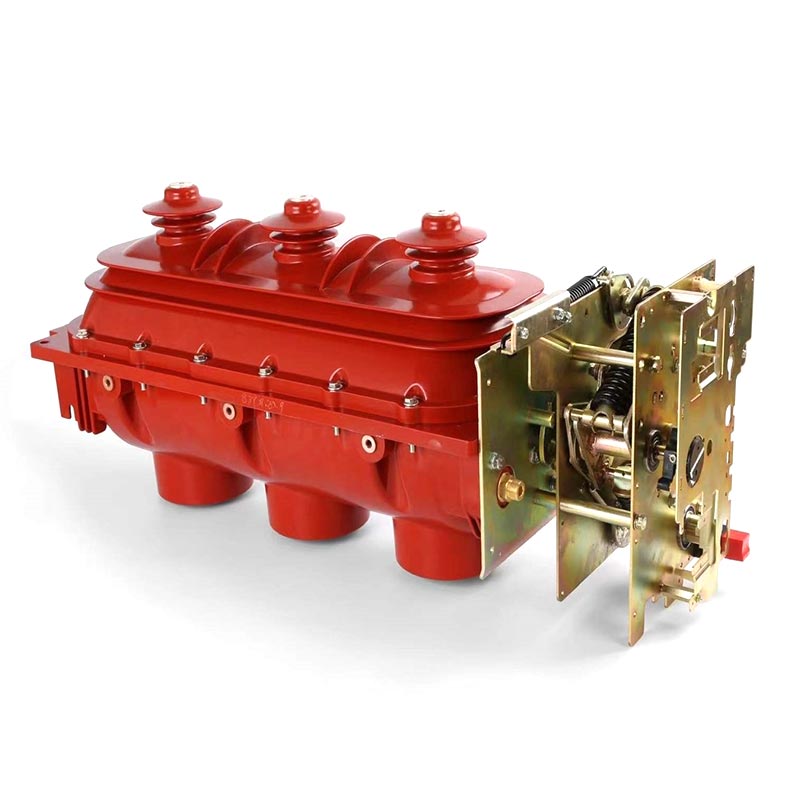

Sakelar Pemutus Beban 24kv 36kv

Sakelar Pemutus Beban 24kV 36kV Dalam Ruangan Usune Seri FLN36-24kV 36KV adalah switchgear tegangan menengah inti dikembangkan dan diproduksi secara independen oleh Zhejiang Usune Electric Co., Ltd. Seri ini dirancang khusus untuk aplikasi dalam ruangan, dapat disesuaikan dengan tegangan pengenal 24kV dan 36kV, dan cocok untuk cincin AC 50Hz tiga fase jaringan dan sistem catu daya dual-radial. Usune, pemasok profesional yang berakar di Tiongkok, mengintegrasikan tingkat lanjut teknologi dan pengalaman praktis pada setiap produk, memastikan bahwa sakelar dapat menangani arus beban secara stabil dan peralihan arus beban lebih, serta operasi peralihan saluran panjang tanpa beban, transformator tanpa beban, dan bank kapasitor.

Keuntungan inti dari seri ini adalah fleksibilitasnya: bila digunakan dengan sekering pembatas arus, ia dapat menggantikan rangkaian pemutus. Sakelar beban menangani peralihan berbagai arus beban, sedangkan sekering pembatas arus menangani pemutusan arus beban lebih besar dan arus hubung singkat. Hal ini mengurangi biaya peralatan distribusi listrik dan meningkatkan keamanan dan stabilitas sistem pasokan listrik, sehingga mendapatkan pengakuan industri secara luas.

Fitur Produk Utama

1. Desain Struktural Tingkat Lanjut

Mengadopsi desain kontak putar tiga posisi istirahat ganda, posisi pengoperasian sakelar (tertutup, terbuka, grounded) didefinisikan dengan jelas, sehingga secara efektif menghindari kesalahan pengoperasian dan memastikan peralihan yang tepat dan andal; itu desain instalasi tiga fase secara keseluruhan menawarkan sinkronisasi yang baik, komponen yang lebih sedikit, dan penyesuaian yang mudah pemasangan, secara signifikan mengurangi kesulitan dan waktu pemasangan di tempat.

2. Kinerja Isolasi Yang Sangat Baik

Sakelar disegel dengan rumah cor epoksi atas dan bawah, diisi secara internal dengan gas SF6 pada 0,045–0,07 MPa. SF6 gas memiliki sifat isolasi dan pemadaman busur api yang sangat baik, menutup sepenuhnya sirkuit utama dan sirkuit grounding di dalam housing, mengisolasinya dari kelembapan eksternal, debu, dan kontaminan lainnya. Ini memastikan kinerja isolasi yang stabil bahkan di lingkungan dalam ruangan yang keras, mencegah kegagalan isolasi dan menjamin keselamatan pengoperasian sistem tenaga listrik.

3. Kinerja Keamanan Tinggi

Keselamatan adalah inti dari desain produk Usune. Jika terjadi busur internal, struktur belakang lemah housing akan otomatis pecah, dan secara bersamaan, katup pelepas tekanan di bagian atas kabinet akan pecah terbuka, mengeluarkan gas bertekanan berlebih di luar kabinet, secara efektif mencegah ledakan dan perlindungan kabinet keselamatan operator di lokasi dan peralatan di sekitarnya. Desain ini telah melewati beberapa uji keamanan dan mematuhinya dengan standar keselamatan internasional, dan memberikan perlindungan yang andal untuk operasi distribusi tenaga listrik.

4. Pengoperasian yang Fleksibel dan Andal

Sakelar Pemutus Beban 24kV 36kV Dalam Ruangan mendukung mode pengoperasian manual dan listrik, dapat dipilih sesuai dengan persyaratan situs sebenarnya. Nyaman dan andal untuk dioperasikan, dengan struktur mekanis yang ramping dan kinerja yang stabil, mudah beradaptasi dengan operasi peralihan yang sering. Mengadopsi desain bebas perawatan, ia memiliki masa pakai yang lama masa pakai, dengan masa pakai mekanis hingga 2000 siklus, sehingga mengurangi biaya pemeliharaan dan beban kerja selanjutnya.

Parameter Teknis

Ketentuan Penggunaan

Untuk memastikan pengoperasian yang stabil dan andal, Sakelar Pemutus Beban 24kV 36kV Dalam Ruangan Usune harus digunakan di bawah kondisi berikut ketentuan (berdasarkan pengalaman penerapan aktual di Tiongkok dan global):

(a) Ketinggian: Tidak melebihi 1000 meter;
(b) Suhu sekitar: Batas atas +40℃, batas bawah -25℃;
(c) Kelembapan relatif: Rata-rata harian ≤95%, rata-rata bulanan ≤90%;
(d) Tidak ada gas korosif, gas mudah terbakar, atau polusi uap air yang signifikan di udara sekitar;
(e) Tidak ada getaran yang sering atau parah.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Kasus Aplikasi Dunia Nyata

Studi Kasus: Proyek Distribusi Listrik Perumahan Perkotaan Hangzhou, Tiongkok

Kawasan pemukiman besar di Hangzhou, Tiongkok, memiliki persyaratan tinggi akan efisiensi energi, keamanan, dan stabilitas ruang distribusi listrik dalam ruangannya. Proyek ini memilih 20 sakelar pemutus beban 24kV dalam ruangan Usune (FLN36-24kV seri) untuk menangani peralihan beban dan perlindungan untuk sistem catu daya perumahan. Sebagai pemasok yang ditunjuk untuk proyek ini, Usune menyediakan panduan pemasangan khusus dan layanan purna jual. Pabrik dengan ketat menguji setiap produk sebelum pengiriman untuk memastikan kepatuhan terhadap persyaratan teknis proyek. Sejak itu dioperasikan pada tahun 2023, sakelar telah beroperasi secara stabil tanpa kesalahan isolasi atau kegagalan fungsi, secara efektif memastikan pasokan listrik yang stabil untuk lebih dari 5.000 rumah tangga. Tim proyek sangat memuji kinerja produk dan layanan profesional Usune.

Pertanyaan Umum

Q1: Apakah Sakelar Pemutus Beban 24kV 36kV Dalam Ruangan Usune dapat digunakan sendiri untuk memutus arus hubung singkat?

A1: Tidak. Sakelar beban terutama digunakan untuk mengalihkan arus beban dan arus beban berlebih, serta menghubungkan dan memutuskan sambungan saluran panjang tanpa beban, trafo tanpa beban, dan bank kapasitor. Mereka tidak bisa mandiri memutus arus hubung singkat. Untuk menangani arus hubung singkat dapat dikombinasikan dengan saklar beban sekering pembatas arus. Sekering pembatas arus menangani gangguan beban berlebih dan korsleting yang lebih besar arus, dan kombinasi ini dapat menggantikan pemutus arus, memberikan perlindungan menyeluruh untuk catu daya sistem. Desain ini, dioptimalkan oleh Usune berdasarkan pengalaman profesional bertahun-tahun, menyeimbangkan biaya dan keamanan.

Q2: Apa yang harus dilakukan jika tekanan gas SF6 pada sakelar beban terlalu rendah?

A2: Gas SF6 di sakelar beban 24kV dan 36kV dalam ruangan Usune disegel di dalam rumah cor epoksi. Standar tekanannya adalah 0,045–0,07MPa. Tekanan rendah akan mempengaruhi isolasi saklar dan kinerja pemadaman busur api. Pengguna harus memeriksa kebocoran gas terlebih dahulu. Jika ditemukan kebocoran, segera hubungi tim purna jual Usune. Sebagai produsen profesional, Usune menyediakan layanan deteksi dan perbaikan kebocoran gas ahli. Setelah kebocoran dihilangkan, Gas SF6 perlu diisi ulang hingga tekanan standar untuk memastikan sakelar beroperasi secara normal. Dianjurkan untuk memeriksa tekanan gas secara teratur selama penggunaan sehari-hari.
