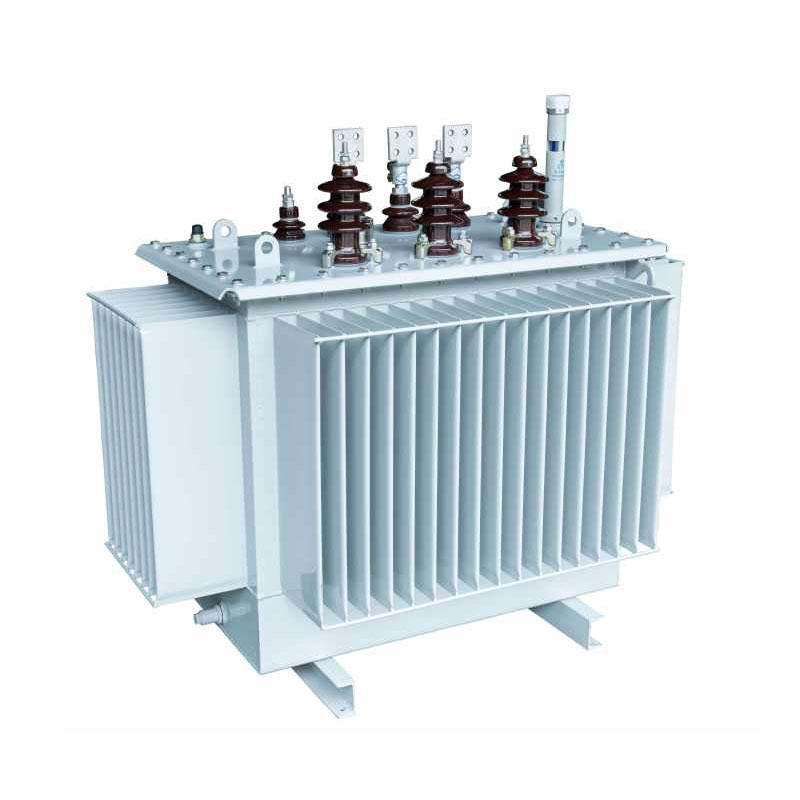

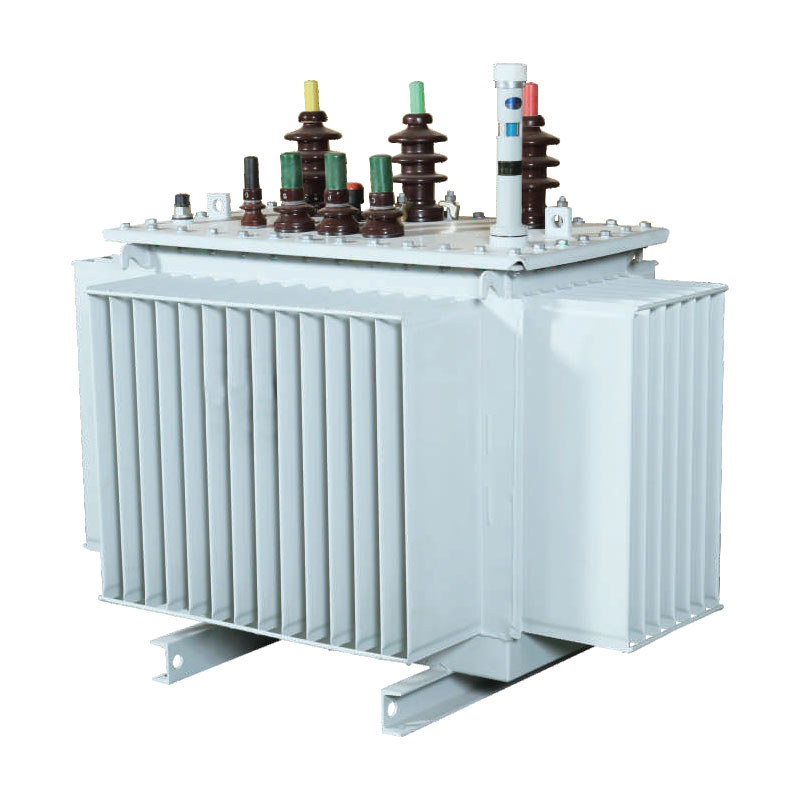

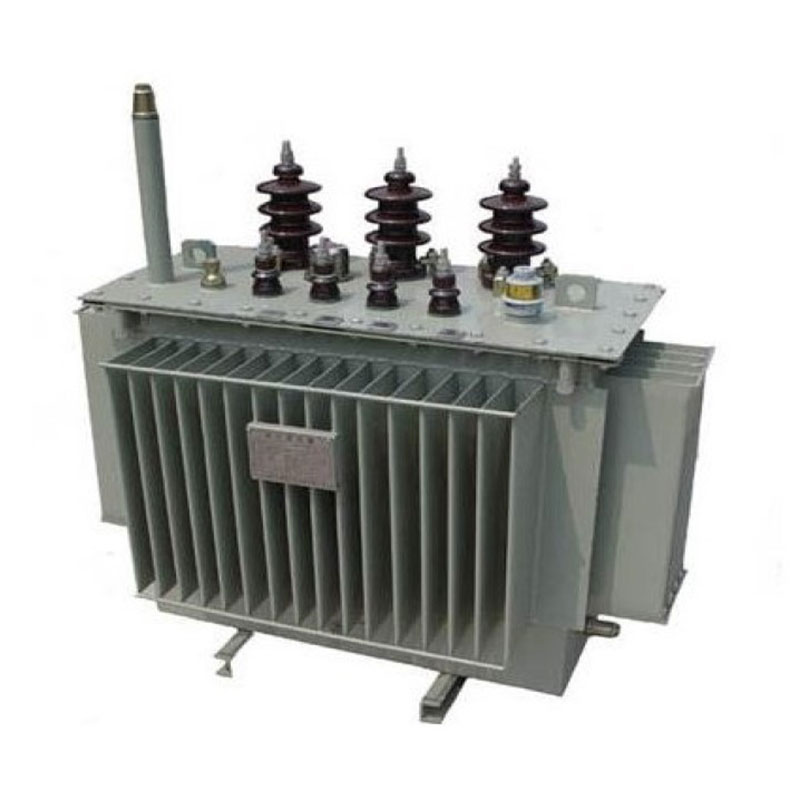

Transformator Berpendingin Otomatis Terendam Minyak 630kVA

Trafo berpendingin otomatis terendam oli 630kVA ini mewakili generasi baru distribusi berkinerja tinggi transformator. Intinya menggunakan desain luka 3D berdasarkan konfigurasi segitiga sama sisi, memastikan yang terpendek dan jalur magnet yang panjangnya sama untuk ketiga fasa dengan celah udara nol, sedangkan penampang kolom inti mendekati lingkaran. Dibandingkan dengan peralatan tradisional, peralatan ini secara efektif mengurangi kerugian dan kebisingan, mencapai presisi keseimbangan tiga fase, menekan harmonik ketiga, dan menawarkan kinerja listrik yang dioptimalkan secara signifikan.

Mendukung level tegangan 10kV, 20kV, dan 36kV, unit ini menggunakan metode pendinginan mandiri terendam oli yang tidak memerlukan peralatan pendingin eksternal, memastikan pengoperasian dan pemeliharaan yang mudah serta kemampuan beradaptasi yang kuat terhadap berbagai pekerjaan kondisi. Ini banyak digunakan di jaringan perkotaan dan pedesaan, perusahaan industri dan pertambangan, dan gardu induk terintegrasi aplikasi. Didukung oleh rantai pasokan yang matang, Usune—pemasok peralatan listrik yang andal—menyediakan standar, produk berkualitas tinggi dan layanan dukungan komprehensif kepada pelanggan global.

Fitur Struktur Inti dan Keunggulan Teknis

1. Inti Presisi Tinggi dan Rugi Rendah

Inti dibuat dari lembaran baja silikon berorientasi butiran dengan permeabilitas tinggi, diproses menggunakan GEORG yang diimpor peralatan lintas sektoral dan teknik penyambungan mulus 45° untuk sepenuhnya menghilangkan celah udara sirkuit magnetik. Itu lembaran dibentuk menjadi penampang melingkar multi-langkah, secara signifikan mengurangi keengganan magnet, tanpa beban kerugian, dan kebisingan pengoperasian. Desain ini menyelesaikan masalah yang umum terjadi pada trafo tradisional—seperti trafo tiga fasa ketidakseimbangan dan kerugian yang tinggi—sehingga memastikan operasi jangka panjang dengan konsumsi rendah.

2. Struktur Kumparan Berkekuatan Tinggi dan Tahan Benturan

Belitan tegangan tinggi menggunakan struktur silinder, sedangkan belitan tegangan rendah menawarkan pilihan di antara keduanya konfigurasi silinder dan foil untuk menyesuaikan kondisi pengoperasian tertentu. Desain ini mengoptimalkan fluks magnet Distribusi, secara efektif meningkatkan ketahanan peralatan terhadap arus pendek dan lonjakan petir mencegah overheating lokal. Ini memastikan stabilitas operasional yang unggul dan ketahanan terhadap interferensi, menjadikannya cocok untuk lingkungan yang kompleks seperti lokasi industri dan jaringan listrik luar ruangan.

3. Tangki Minyak Bergelombang Tahan Korosi dan Tahan Lama

Tangki dibuat dari baja canai dingin presisi menggunakan jalur produksi tangki bergelombang khusus dan dilengkapi lapisan permukaan anti-korosi, memungkinkannya tahan terhadap kondisi keras seperti paparan minyak dan korosi kimia. Desain bergelombang menggabungkan pembuangan panas yang efisien dengan deformasi adaptif kemampuan; itu mengakomodasi ekspansi termal dan kontraksi minyak isolasi, mempertahankan udara yang lengkap segel untuk memperlambat penuaan oli, dan secara signifikan memperpanjang masa pakai peralatan.

4. Struktur Isolasi Keamanan Tinggi

Trafo berpendingin otomatis terendam oli 630kVA menggunakan struktur insulasi Kelas A dengan konsentris tinggi dan gulungan tegangan rendah. Insulasi antar-koil menggunakan desain komposit—menggabungkan selongsong kertas karton dengan yang kecil celah oli—untuk memastikan kekuatan dielektrik yang tinggi dan kinerja penyegelan yang sangat baik. Desain ini secara efektif melakukan mitigasi risiko keselamatan seperti kebocoran, korsleting, dan kerusakan isolasi, mendukung pengoperasian terus menerus 24 jam, dan mematuhi standar keselamatan listrik nasional.

Jenis Produk

Konservasi Energi dan Analisis Manfaat Ekonomi

Trafo berpendingin otomatis terendam oli 630kVA menawarkan kemampuan penghematan energi dan pengurangan karbon yang luar biasa. Formula standar memungkinkan perhitungan yang tepat atas biaya listrik tahunan dan emisi karbon dukungan berbasis data untuk peningkatan efisiensi energi perusahaan dan manajemen biaya. Rumus intinya adalah sebagai berikut:

1. Rumus biaya listrik tahunan: Biaya Listrik Tahunan (CNY/tahun) = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Rata-rata Faktor Beban)²] × 365 × 24 × Harga Listrik
2. Rumus emisi CO₂ Tahunan: Emisi Karbon Tahunan (kg) = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Beban Rata-rata Faktor)²] × 365 × 24 × Faktor Emisi Karbon (kg-CO₂/kWh)

Dibandingkan dengan trafo tradisional dan ketinggalan jaman, produk ini memiliki fitur kehilangan beban dan tanpa beban yang lebih rendah secara signifikan mengurangi biaya listrik dan emisi karbon sejalan dengan kebijakan peningkatan energi ramah lingkungan. Ini menawarkan tinggi efektivitas biaya untuk operasi jangka panjang dan periode pengembalian yang singkat, memberikan nilai ekonomi dan lingkungan.

Parameter Teknis

Trafo distribusi terendam oli tiga fase seri 10kV S11

Catatan: Untuk trafo dengan kapasitas pengenal 500 kVA ke bawah, kehilangan beban di atas ramp pada tabel adalah berlaku untuk Dyn11 grup koneksi, dan kehilangan beban di bawah tanjakan berlaku untuk grup koneksi Yyn0.

Trafo distribusi terendam tiga fase seri 10kV S13

Trafo distribusi terendam oli tiga fase seri 10kV S14

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Kasus Penerapan di Dunia Nyata

1. Proyek Peningkatan Jaringan Perkotaan dan Pedesaan

Dalam proyek peningkatan jaringan listrik pedesaan di Zhejiang, peralatan-peralatan yang ketinggalan jaman dan berbiaya tinggi diganti secara bertahap. Mengatasi masalah seperti fluktuasi beban yang signifikan, ketidakseimbangan tiga fase, dan harmonik yang berlebihan, ini produk—memanfaatkan keunggulan inti luka 3D untuk stabilisasi dan keseimbangan tegangan—meningkat secara mendasar kualitas pasokan listrik. Pengukuran di lapangan menunjukkan pengurangan lebih dari 30% kehilangan tanpa beban per unit dan penurunan 40%. tingkat kegagalan pasokan listrik untuk wilayah distribusi. Unit ini sangat cocok untuk pengoperasian pedesaan yang kompleks kondisi, memfasilitasi peningkatan jaringan listrik yang hemat energi.

2. Proyek Stasiun Pengisian Truk Tugas Berat

Sebuah stasiun pengisian truk tugas berat di Suzhou mengerahkan beberapa unit model transformator ini untuk mendukungnya operasi yang melibatkan seringnya memulai/menghentikan tiang pengisian dan perubahan beban secara tiba-tiba. Dengan panas yang luar biasa kinerja disipasi (pendinginan otomatis terendam oli), transformator mempertahankan koil yang stabil dan terkendali suhu selama pengoperasian beban penuh tanpa trip yang disebabkan oleh panas berlebih. Hal ini memastikan 24 jam tanpa gangguan pengoperasian stasiun, secara efektif mengurangi biaya yang terkait dengan pemeliharaan dan waktu henti.

Pertanyaan Umum

Q1: Level voltase dan skenario aplikasi apa yang kompatibel dengan oli Usune 630kVA yang direndam dan didinginkan sendiri transformator?

Produk ini mendukung semua peringkat tegangan tinggi arus utama (10kV, 20kV, dan 36kV) dan cocok untuk aplikasi seperti peningkatan jaringan listrik perkotaan dan pedesaan, distribusi listrik industri dan pertambangan, stasiun pengisian daya, dan gardu induk prefabrikasi atau modular. Dilengkapi dengan desain pendinginan mandiri tanpa kipas dan terendam oli, cocok untuk penggunaan di luar ruangan instalasi; tahan terhadap suhu ekstrem, debu, dan korosi ringan, sehingga menawarkan kemampuan beradaptasi yang luar biasa terhadap berbagai kondisi pengoperasian.

Q2: Apa keuntungan hemat energi spesifik dari trafo ini, dan bagaimana cara mengurangi biaya?

Fitur inti hemat energi produk ini adalah struktur inti luka tanpa celah 3D, yang secara signifikan menurunkan daya magnet rugi-rugi sirkuit, tanpa beban, dan beban, sekaligus secara efektif mengurangi rugi-rugi harmonik dan terkait panas. Di bawah standar kondisi pengoperasian, ini mengurangi konsumsi energi secara keseluruhan sebesar 20%–30% dibandingkan dengan peralatan konvensional kapasitas yang sama. Hal ini menghasilkan penghematan yang signifikan dalam biaya listrik tahunan dan pengurangan emisi karbon dengan kebijakan energi hijau dan memberikan manfaat ekonomi jangka panjang yang luar biasa.

Q3: Apa keuntungan terkait masa pakai peralatan serta pengoperasian dan pemeliharaan harian (O&M)?

Peralatan ini menggunakan tangki minyak bergelombang berisolasi udara dan bahan insulasi anti korosi Kelas A, yang secara signifikan memperlambat penuaan oli dan unit itu sendiri, sehingga menghasilkan masa pakai lebih lama dari standar transformator. Produk ini memiliki tingkat kegagalan yang rendah dan ketahanan yang kuat terhadap guncangan dan gangguan. Perawatan rutin hanya memerlukan pemeriksaan berkala terhadap level oli dan status isolasi, sehingga O&M menjadi sederhana dan hemat biaya—ideal untuk skenario yang memerlukan pengoperasian jangka panjang dan tanpa gangguan.
