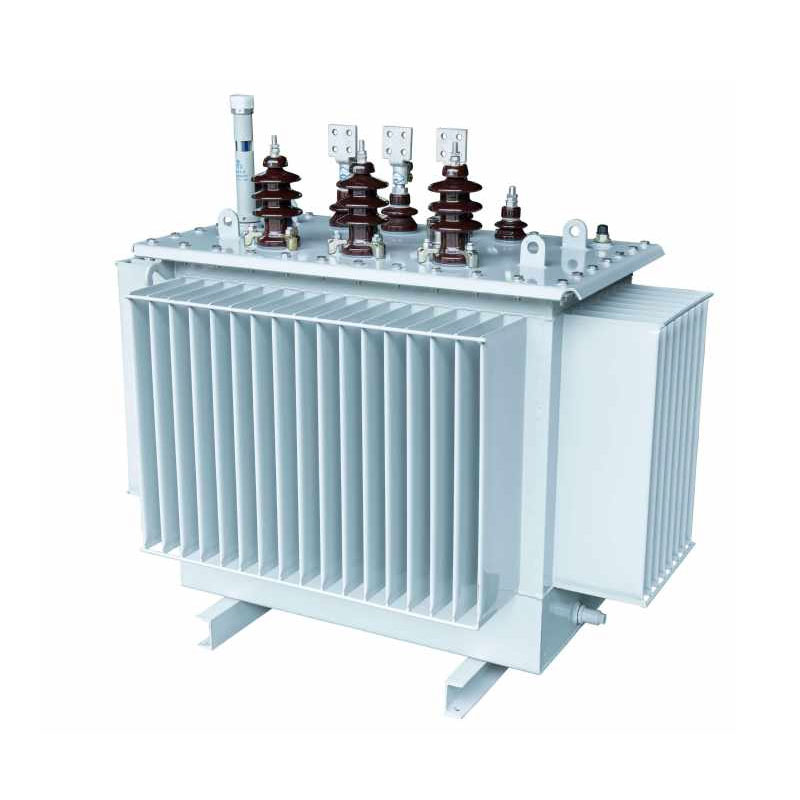

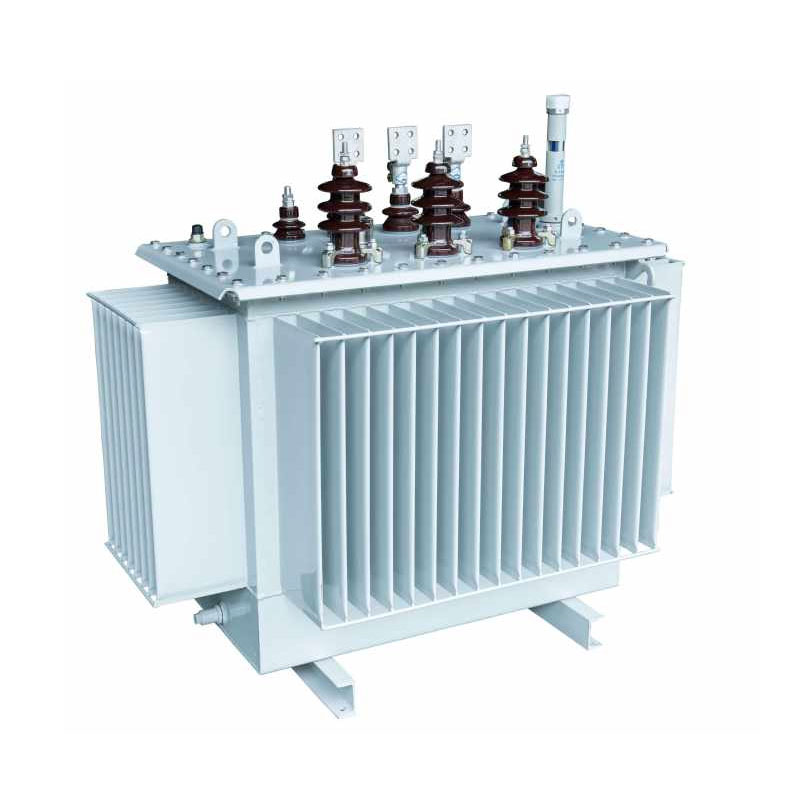

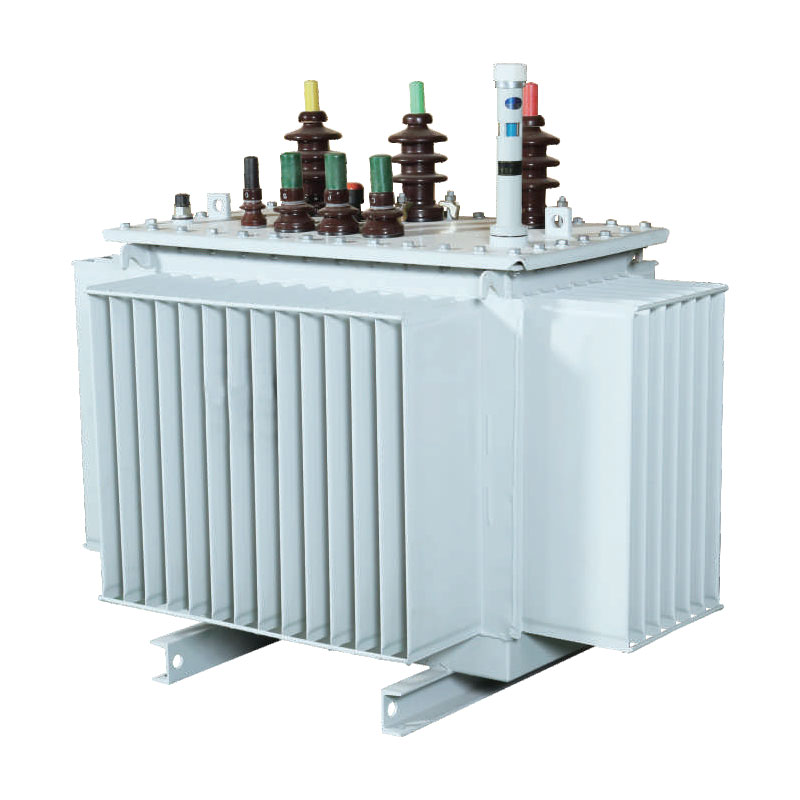

Trafo Distribusi Terendam Cairan 2500KVA

Dioptimalkan untuk aplikasi distribusi tegangan menengah 10kV, 20kV, dan 36kV, distribusi terendam cairan Usune 2500kVA transformator berbeda dari model inti bertumpuk tradisional dengan memanfaatkan struktur inti luka 3D segitiga sama sisi, menghasilkan sistem sirkuit magnetik yang lebih efisien. Desainnya mencapai sirkuit magnetik tanpa celah dengan sama dan panjang jalur minimal di ketiga fase, secara signifikan mengurangi kerugian tanpa beban dan kebisingan pengoperasian sekaligus memastikan keseimbangan tiga fase presisi tinggi dan penekanan harmonik ketiga. Dikombinasikan dengan isolasi matang yang terendam minyak teknologi dan desain anti-korosi kelas industri, transformator beradaptasi dengan kondisi pengoperasian yang kompleks dan sepenuhnya memenuhi persyaratan standardisasi jaringan pintar modern.

Diproduksi dan diuji dengan ketat sesuai dengan standar industri, trafo ini cocok untuk peningkatan jaringan listrik di perkotaan dan pedesaan serta pasokan listrik untuk perusahaan industri dan pertambangan. Mereka berintegrasi secara mulus gabungan trafo dan gardu induk prefabrikasi, menawarkan keserbagunaan aplikasi yang kuat dan operasional yang tinggi stabilitas.

Fitur Struktur Inti dan Keunggulan Teknis

1. Struktur Inti yang Dioptimalkan: Kehilangan Rendah dan Kebisingan Rendah

Inti menggunakan lembaran baja silikon berorientasi butir dengan permeabilitas tinggi dan histeresis rendah. Ini adalah potongan yang presisi menggunakan peralatan lintas sektoral GEORG Jerman dan dirakit melalui proses sambungan 45° yang mulus. Seprai ditumpuk menjadi membentuk penampang melingkar multi-langkah, sepenuhnya menghilangkan kebocoran magnetik dan kehilangan celah udara. Ini secara efektif mengurangi konsumsi daya tanpa beban dan kebisingan pengoperasian, memastikan stabilitas sirkuit magnetik jangka panjang dan kinerja yang konsisten.

2. Desain koil berkekuatan tinggi dengan ketahanan hubung singkat yang sangat baik

Transformator distribusi terendam cairan 2500kVA memiliki konfigurasi kumparan yang berbeda: tegangan tinggi koil menggunakan struktur silinder, sedangkan koil tegangan rendah menawarkan pilihan antara tipe silinder dan foil struktur. Desain ini secara signifikan meningkatkan ketahanan peralatan terhadap dampak arus pendek dan mekanis stabilitas, secara efektif mencegah deformasi koil atau kerusakan yang disebabkan oleh korsleting jaringan secara tiba-tiba. Selain itu, itu mengoptimalkan distribusi medan magnet, memastikan pengoperasian sirkuit magnetik yang lebih efisien dan daya keseluruhan yang lebih tinggi efisiensi transmisi.

3. Tangki kelas industri menawarkan daya tahan dan keserbagunaan tinggi

Tangki dibuat dari lembaran baja cold-rolled presisi tinggi, dibuat dengan bahan bergelombang GEORG khusus. lini produksi tangki. Permukaannya dilapisi dengan lapisan anti korosi tingkat petrokimia yang tahan terhadap minyak, bahan kimia, dan oksidasi, sehingga cocok untuk lingkungan industri yang keras dan kondisi pengoperasian di luar ruangan. Itu struktur bergelombang memberikan pembuangan panas yang efisien sekaligus mengakomodasi ekspansi dan kontraksi termal minyak isolasi selama pengoperasian. Desain yang tertutup rapat mengisolasi unit dari udara, sehingga memperlambat kinerja secara signifikan penuaan minyak isolasi dan memperpanjang masa pakai peralatan secara keseluruhan.

4. Struktur insulasi Kelas A memastikan pengoperasian yang aman dan stabil

Peralatan ini menggunakan sistem isolasi Kelas A dengan susunan koil tegangan tinggi dan rendah konsentris; itu celah antar-kumparan menggunakan struktur yang menggabungkan selongsong kertas karton dengan penghalang celah minyak kecil. Ini berlapis desain isolasi mendistribusikan tegangan medan listrik secara merata dan meningkatkan kekuatan isolasi secara keseluruhan, secara efektif mencegah kerusakan insulasi dan kesalahan pelepasan, sehingga memastikan pengoperasian jangka panjang yang aman di bawah kedua nilai tersebut dan kondisi beban parsial.

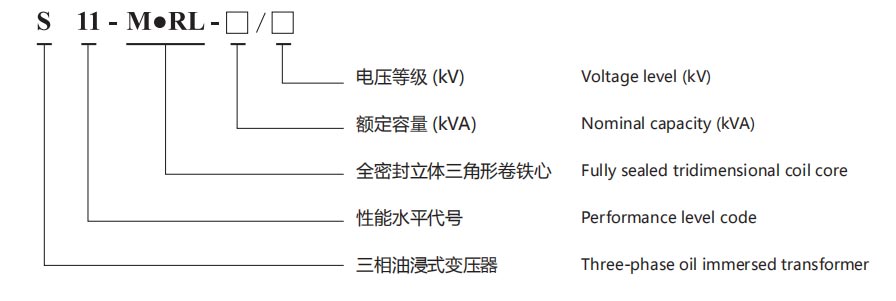

Jenis Produk

Konservasi Energi dan Manfaat Ekonomi

Trafo distribusi terendam cairan Usune 2500kVA menawarkan keuntungan penghematan energi yang signifikan dan efektif mengurangi biaya operasional dan emisi karbon bagi perusahaan. Rumus penghitungan manfaat inti di bawah ini memungkinkan untuk penghitungan nilai ekonomi dan lingkungan yang tepat:

1.Rumus Biaya Listrik Tahunan: Biaya Listrik Tahunan (CNY/tahun) = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Rata-rata Load Factor)²] × 365 hari × 24 jam × Harga Listrik
2.Rumus Emisi Karbon: Emisi CO₂ Tahunan = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Faktor Beban Rata-rata)²] × 365 hari × 24 jam × Faktor Emisi Karbon (kg-CO₂/kWh)

Dibandingkan trafo tradisional dengan kapasitas yang sama, produk ini memiliki fitur kehilangan beban dan tanpa beban yang lebih rendah. Pengoperasian jangka panjang secara terus-menerus menurunkan biaya listrik dan mengurangi emisi karbon, selaras dengan "Karbon Ganda" kebijakan dan standar produksi ramah lingkungan perusahaan sekaligus memberikan manfaat ekonomi dan lingkungan yang luar biasa.

Parameter Teknis

Trafo distribusi terendam oli tiga fase seri 10kV S11

Catatan: Untuk trafo dengan kapasitas pengenal 500 kVA ke bawah, kehilangan beban di atas ramp pada tabel adalah berlaku untuk Dyn11 grup koneksi, dan kehilangan beban di bawah tanjakan berlaku untuk grup koneksi Yyn0.

Trafo distribusi terendam tiga fase seri 10kV S13

Trafo distribusi terendam oli tiga fase seri 10kV S14

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Kasus Aplikasi Dunia Nyata

Pada tahun 2025, delapan trafo distribusi terendam cairan Usune 2500kVA 10kV berhasil dipasang di sejumlah wilayah utama. proyek renovasi jaringan perkotaan-pedesaan di Shouguang, Shandong. Unit-unit ini memasok listrik ke rumah kaca pertanian modern, kawasan industri, dan kawasan pemukiman—aplikasi yang menuntut standar ketat untuk stabilitas peralatan dan energi efisiensi, dan kemampuan beradaptasi terhadap lingkungan.

Setelah dioperasikan, unit gardu induk prefabrikasi beroperasi secara stabil sepanjang tahun tanpa kegagalan. Kebisingan pengoperasian terukur tetap di bawah 55dB, ketidakseimbangan tiga fase kurang dari 1%, dan penekanan harmonik ketiga kinerjanya luar biasa. Dibandingkan dengan trafo lama yang mereka gantikan, proyek ini mencapai pengurangan biaya sebesar 17,8%. total kerugian dan menghemat lebih dari CNY 260.000 biaya listrik tahunan. Desain tangki yang tertutup rapat menghilangkan masalah terkait dengan penuaan dan kebocoran minyak isolasi; kinerja tahunan tanpa kegagalan sepenuhnya memvalidasi stabilitas produk dan keuntungan penghematan energi di lingkungan jaringan perkotaan-pedesaan.

Pertanyaan Umum

Q1: Apa level tegangan dan skenario aplikasi yang dilakukan transformator distribusi terendam cairan Usune 2500kVA dukungan?

Lini produk ini mencakup tingkat tegangan menengah 10kV, 20kV, dan 36kV, sehingga cocok untuk jaringan perkotaan-pedesaan renovasi, perusahaan industri dan pertambangan, taman komersial, dan skenario pasokan listrik perumahan. Optimalisasi khusus telah diterapkan untuk trafo gabungan dan gardu induk prefabrikasi, sehingga memungkinkan mereka untuk memenuhi persyaratan instalasi dan operasional untuk lingkungan luar ruangan, kondisi industri yang keras, dan lokasi distribusi perkotaan yang kompak.

Q2: Apa keunggulan inti produk ini dibandingkan trafo tradisional dengan kapasitas yang sama?

Ada tiga keunggulan inti: Pertama, ia memanfaatkan struktur inti luka tiga dimensi tanpa celah, sehingga menghasilkan kerugian dan kebisingan yang lebih rendah, serta pasokan listrik tiga fase yang lebih seimbang dan stabil. Kedua, koil yang dioptimalkan dan struktur tangki memberikan ketahanan terhadap arus pendek dan korosi yang unggul, sehingga menghasilkan tingkat kegagalan peralatan yang lebih rendah. Ketiga, desain yang tertutup rapat dan terisolasi udara memperlambat penuaan minyak isolasi, sehingga memperpanjang masa pakai lebih dari 20% dibandingkan peralatan tradisional dan mengurangi biaya pengoperasian dan pemeliharaan jangka panjang.

Q3: Bagaimana manfaat penghematan energi dan pengurangan karbon dari transformator distribusi terendam cairan 2500kVA? ditunjukkan dalam operasi sebenarnya?

Produk ini meminimalkan kerugian pengoperasian pada sumbernya melalui sirkuit magnetik dan desain struktural yang dioptimalkan; kerugian tanpa beban dan beban yang terukur mengungguli peralatan tradisional yang memenuhi standar nasional. Berdasarkan konsumsi energi terstandarisasi dan formula emisi karbon, pengoperasian jangka panjang secara konsisten menurunkan listrik biaya bagi perusahaan. Selain itu, pengurangan kehilangan energi secara langsung mengurangi emisi karbon dari sisi pasokan listrik, memfasilitasi peningkatan yang ramah lingkungan dan rendah karbon untuk proyek-proyek jaringan listrik dan perusahaan manufaktur, sehingga dapat mewujudkan keduanya nilai ekonomi dan lingkungan.
