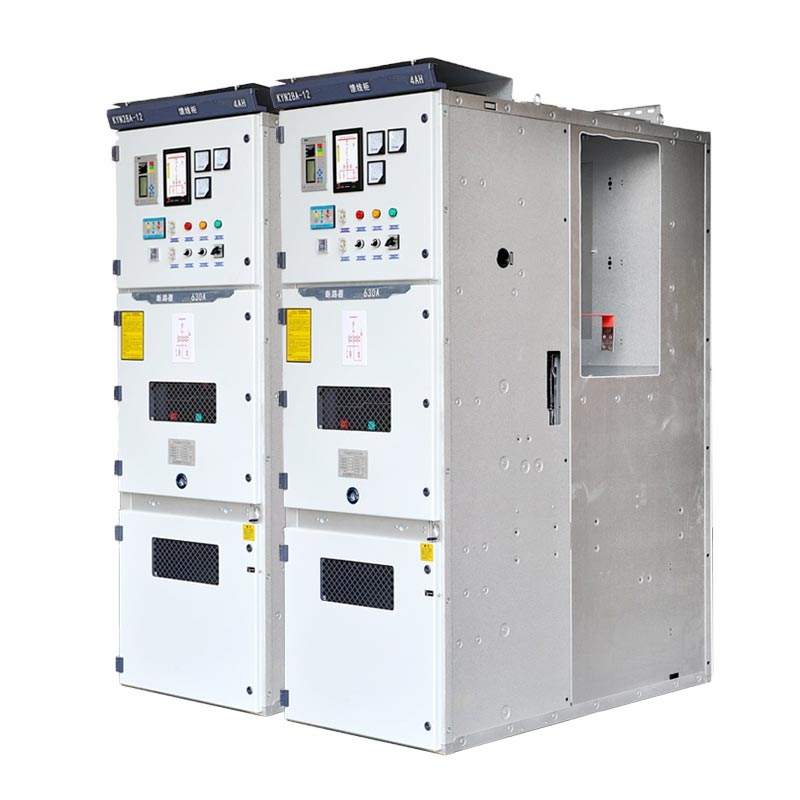

Panel Vcb Mv 11kv

Panel Vcb MV 11kV diposisikan sebagai distribusi daya tegangan menengah tingkat industri dengan keandalan tinggi peralatan, cocok untuk sistem tegangan 11kV dan di bawah, dan dapat digunakan pada busbar tunggal, busbar tunggal tersegmentasi, atau busbar ganda busbar arsitektur. Mereka secara ketat mematuhi standar seperti IEC 60298, IEC 694, GB3906-2006, dan DIN VDE 0670 Jerman, dan adalah sistem manajemen ISO yang disertifikasi dengan kontrol standar di seluruh proses.

Switchgear tegangan rendah

Switchgear tegangan menengah

Parameter Inti dan Sorotan Struktural

1. Parameter Inti

Tegangan terukur 11kV (kompatibel dengan 3,6~12kV), AC tiga fase 50/60Hz, arus terukur 630A~2500A (dapat disesuaikan), arus pemutusan arus pendek 25kA~40kA, tingkat perlindungan IP4X (penutup), kompatibel dengan banyak sistem arsitektur.

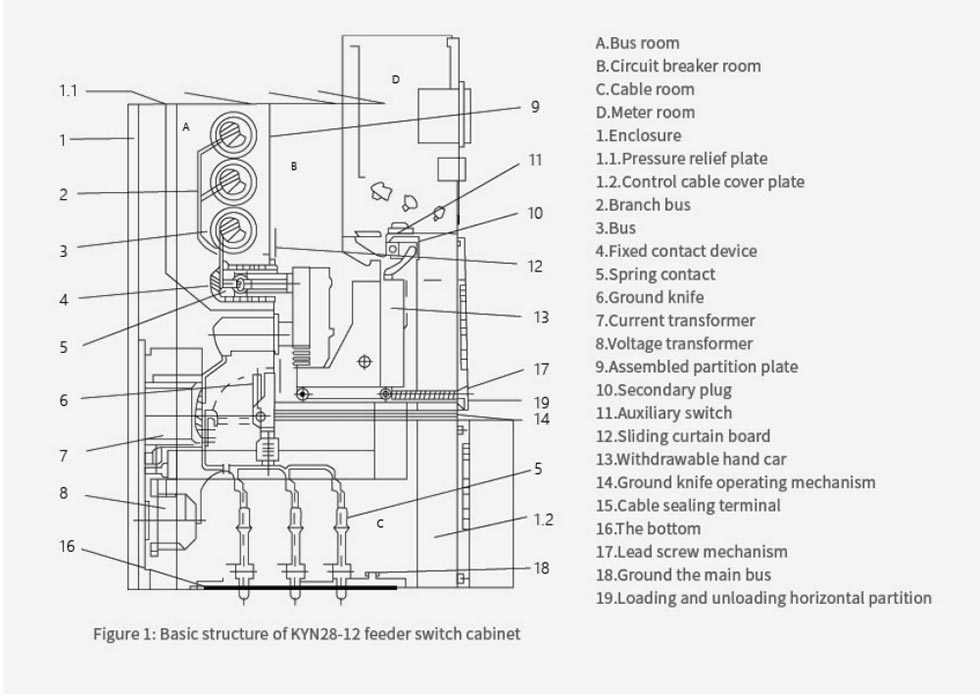

2. Ikhtisar Struktural

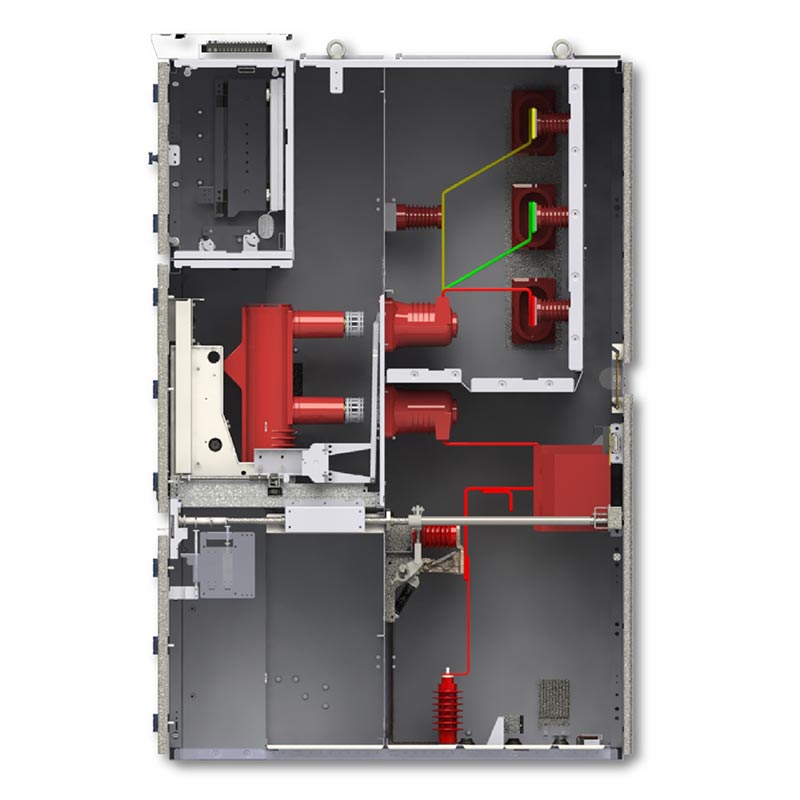

Struktur yang dapat ditarik berlapis logam, empat kompartemen independen, gerobak tangan yang terletak di tengah untuk memudahkan perawatan; dilengkapi dengan sistem interlocking keselamatan lima bukti yang komprehensif, perlindungan ganda mekanis + elektrik, menghilangkan kesalahan operasi; kemampuan beradaptasi lingkungan yang kuat, cocok untuk berbagai kondisi kerja dalam ruangan.

Keuntungan Inti

1. Kinerja yang Andal: Pemutus sirkuit vakum dengan respons cepat, masa pakai mekanis yang lama, cocok untuk sering digunakan operasi dalam berbagai skenario;

2. Aman dan Nyaman: Perlindungan tertutup sepenuhnya, desain kereta tangan untuk perawatan yang efisien, mendukung kecerdasan operasi dan pemeliharaan jarak jauh;

3. Kualitas Global: Produsen yang berbasis di China, pabrik terstandarisasi memastikan kapasitas dan kualitas produksi; sebagai a pemasok berkualitas tinggi, mengekspor ke berbagai wilayah dan menyediakan layanan siklus penuh.

Kasus Aplikasi Dunia Nyata

Kasus 1: Proyek Distribusi 11kV di Gardu Induk 110kV di Asia Tenggara

1. Latar Belakang Proyek: Gardu induk ini merupakan pusat pasokan listrik inti di wilayah tersebut, yang membutuhkan daya 11kV yang stabil pasokan ke kawasan industri dan kawasan pemukiman di sekitarnya. Peralatan harus memiliki keandalan yang tinggi dan kepatuhan, dan kompatibel dengan sistem daya 50Hz lokal.

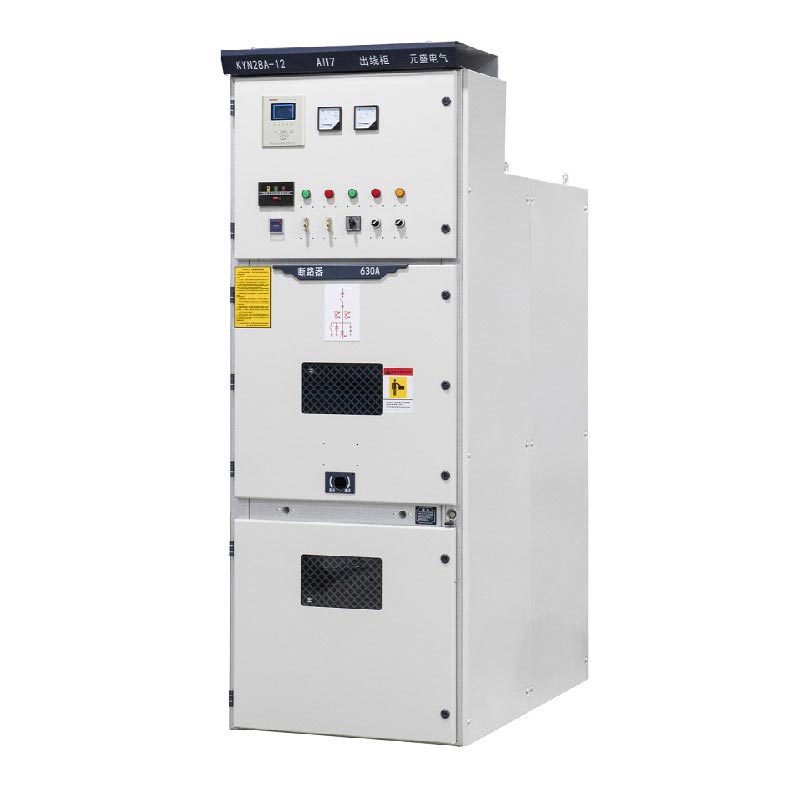

2. Solusi Aplikasi: Panel VCB 28 KYN28A-12 11kV MV Usune yang disesuaikan, mengadopsi busbar tunggal yang tersegmentasi arsitektur dan dilengkapi dengan pemutus sirkuit vakum VS1 untuk memenuhi kebutuhan catu daya sirkuit ganda.

3. Hasil Implementasi: Dalam tiga tahun sejak dioperasikan, peralatan tersebut tidak beroperasi sama sekali kegagalan, berhasil melewati beberapa pengujian dalam kondisi ekstrim seperti badai petir dan suhu tinggi. Ini secara akurat menyelesaikan distribusi daya dan perlindungan kesalahan, membantu gardu induk mencapai "nol pemadaman listrik". operasi dan pemeliharaan," dan telah menerima pengakuan tinggi dari departemen tenaga listrik setempat.

Kasus 2: Peningkatan Distribusi Daya Tegangan Tinggi di Pabrik Manufaktur Mobil Eropa

1. Latar Belakang Proyek: Bengkel pengecatan dan pengecatan di pabrik memiliki kebutuhan daya yang sangat tinggi stabilitas pasokan, sehingga memerlukan peningkatan ke sistem distribusi listrik 11kV. Peralatan harus mematuhi UE Standar IEC, serta mempertimbangkan kemudahan pemeliharaan dan pemanfaatan ruang.

2. Solusi Aplikasi: 16 Panel VCB Usune 11kV MV dipilih, menggunakan gerobak tangan yang berlokasi di pusat struktur, kompatibel dengan sistem busbar tunggal, dan dilengkapi dengan pemanas anti-kondensasi dan cerdas modul pemantauan suhu dan kelembaban.

3. Hasil Implementasi: Peralatan beradaptasi secara sempurna dengan sistem frekuensi ganda Eropa 50Hz/60Hz. Pemasangan tidak mempengaruhi produksi bengkel normal, dan kereta tangan dapat dengan cepat ditarik keluar untuk pemeliharaan. Setelah peningkatan, tingkat kegagalan pasokan listrik pabrik menurun sebesar 90%, memenuhi kebutuhan produksi yang berkelanjutan manufaktur mobil.

Lingkungan Kerja

1.Suhu udara sekitar: maksimum +40°C, minimum -10°C;
2. Kelembaban relatif: rata-rata harian ≤ 95%, rata-rata bulanan ≤ 90%;
3. Ketinggian: ≤ 1000 m;
4.Intensitas gempa: tidak melebihi Kelas 8;
5.Peralatan harus dipasang di lokasi yang bebas dari bahaya kebakaran atau ledakan, polusi berat, bahan kimia korosi, dan getaran yang kuat.
6.Jika peralatan akan digunakan dalam kondisi lingkungan melebihi persyaratan normal yang ditentukan dalam GB 3906, pengaturan yang relevan harus disepakati oleh pengguna dan produsen.

Spesifikasi Teknis

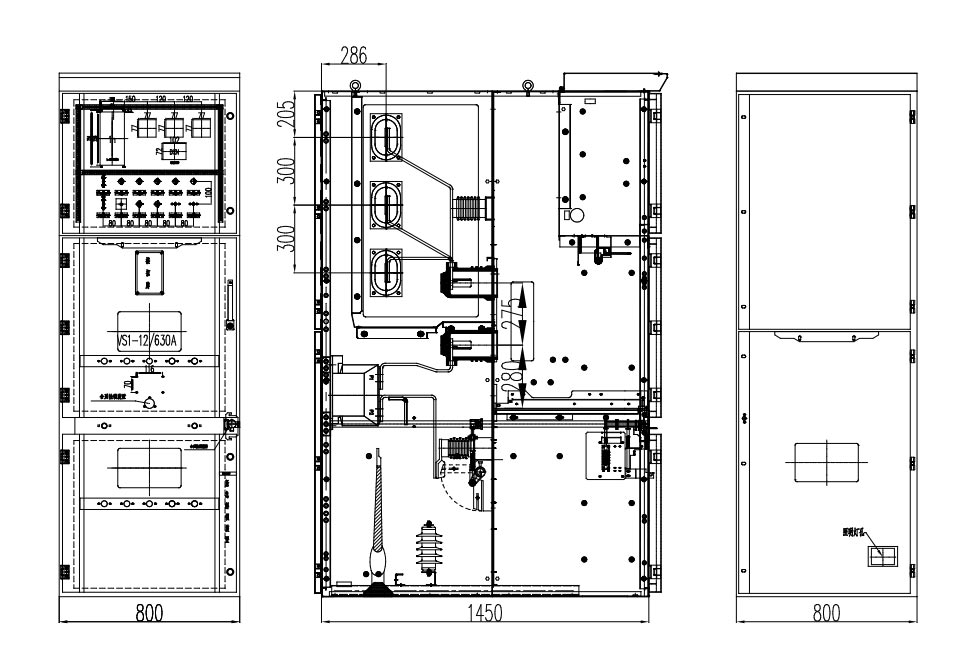

Dimensi Eksternal Produk

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

FAQ

Q1: Fungsi interlocking lima kali lipat?

J: Mencakup lima fungsi utama seperti pemutus sirkuit anti-salah operasi, dengan fungsi ganda mekanis dan elektrik saling bertautan untuk mencegah kesalahan pengoperasian.

Q2: Apakah Panel 11kV MV Vcb kompatibel dengan sistem 10kV?

A: Sepenuhnya kompatibel, tidak diperlukan modifikasi, dapat langsung mengganti peralatan yang ada, dan penyesuaian parameter didukung.

Q3: Kepatuhan ekspor dan layanan purna jual?

A: Sesuai dengan standar internasional, sertifikasi regional dapat disesuaikan; respon cepat dari Tiongkok pabrik, dan layanan purna jual lokal dari outlet global.

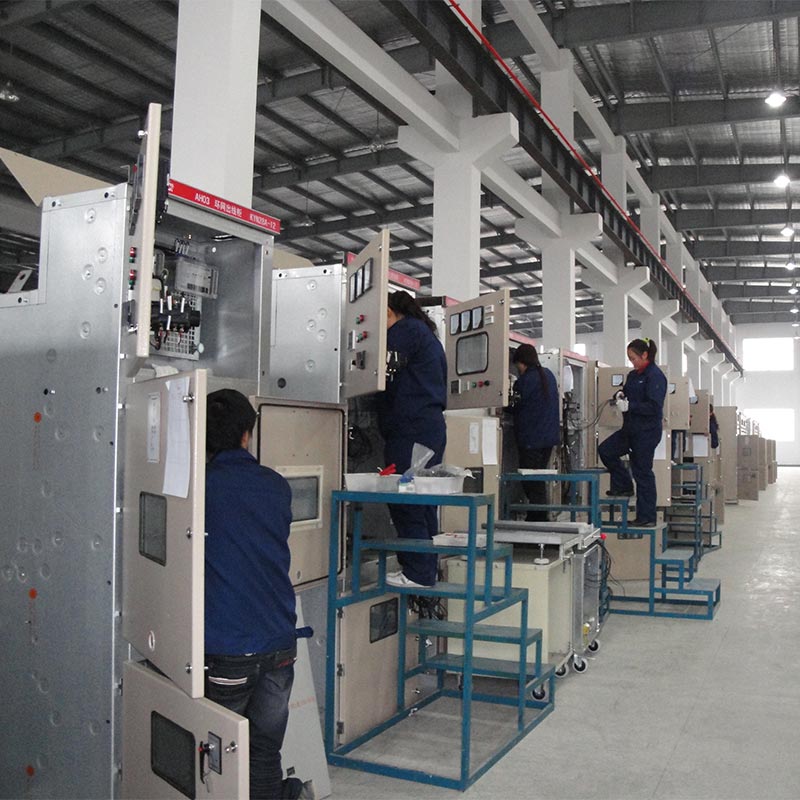

Kekuatan Merek dan Pabrik

Usune mengandalkan pabrik intinya di Tiongkok, dengan kapasitas produksi tahunan lebih dari 5.000 panel. Ini membanggakan manajemen end-to-end yang terdigitalisasi, mengintegrasikan R&D, manufaktur, dan penjualan. Produknya mencakup lebih dari 30 negara, menjadikannya pemasok dan produsen distribusi listrik tegangan menengah tepercaya bagi pelanggan global.
