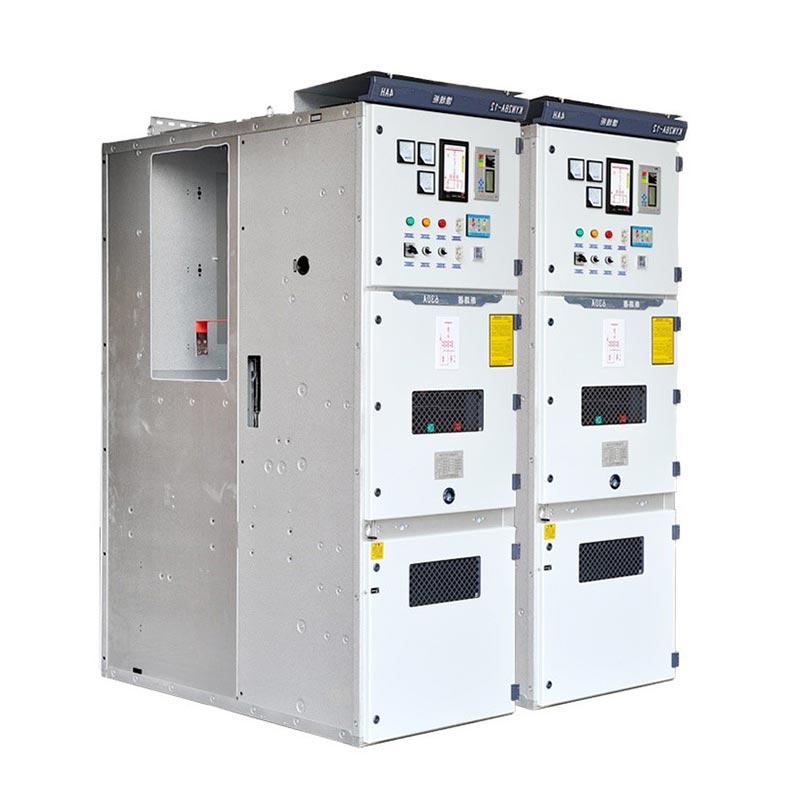

Usune Kyn28 Switchgear 6kV adalah switchgear tertutup logam lapis baja AC dalam ruangan yang dapat ditarik, cocok untuk 3.6kV~12kV tingkat tegangan, sistem daya AC tiga fase 50/60Hz, dan merupakan perangkat kontrol dan perlindungan inti dalam daya proses transmisi dan distribusi. Dikembangkan dan diproduksi secara mandiri oleh Zhejiang Usune Electric, ini produk mengintegrasikan konsep desain canggih dan proses manufaktur yang matang, menyeimbangkan keselamatan, keandalan, dan kepraktisan. Ini memenuhi kebutuhan distribusi daya sistem tersegmentasi busbar tunggal dan busbar tunggal, sehingga mencapai skala besar penerapannya dalam industri listrik, metalurgi, kimia, dan konstruksi, berkontribusi terhadap keamanan dan efisiensi pengoperasian sistem tenaga global dengan kinerja yang stabil.
Switchgear tegangan rendah
Switchgear tegangan menengah
| Parameter | Spesifikasi |
| Nilai Tegangan | 6kV (Mencakup 3.6kV~12kV) |
| Frekuensi yang Dinilai | 50Hz/60Hz |
| Nilai Saat Ini | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Dinilai Tahan Saat Ini dalam Waktu Singkat | 20kA~50kA (4dtk) |
| Nilai Puncak Menahan Arus | 50kA~125kA |
| Kelas Perlindungan | IP4X |
| Standar Eksekutif | IEC 60298, GB 3906 |
Komponen inti Kyn28 Switchgear 6kV, pemutus sirkuit vakum (kompatibel dengan VS1, VD4, dll.), dipasang di troli bergerak. Untuk perawatan rutin, pengujian, atau penggantian, yang diperlukan hanyalah troli pemutus arus dilepas untuk pengoperasian, tanpa perlu mematikan daya seluruh kabinet, sehingga secara signifikan mempersingkat waktu perawatan dan mengurangi dampak pemadaman listrik. Troli bersifat universal dan dapat diganti dengan cepat, meningkatkan sistem efisiensi operasi dan pemeliharaan.

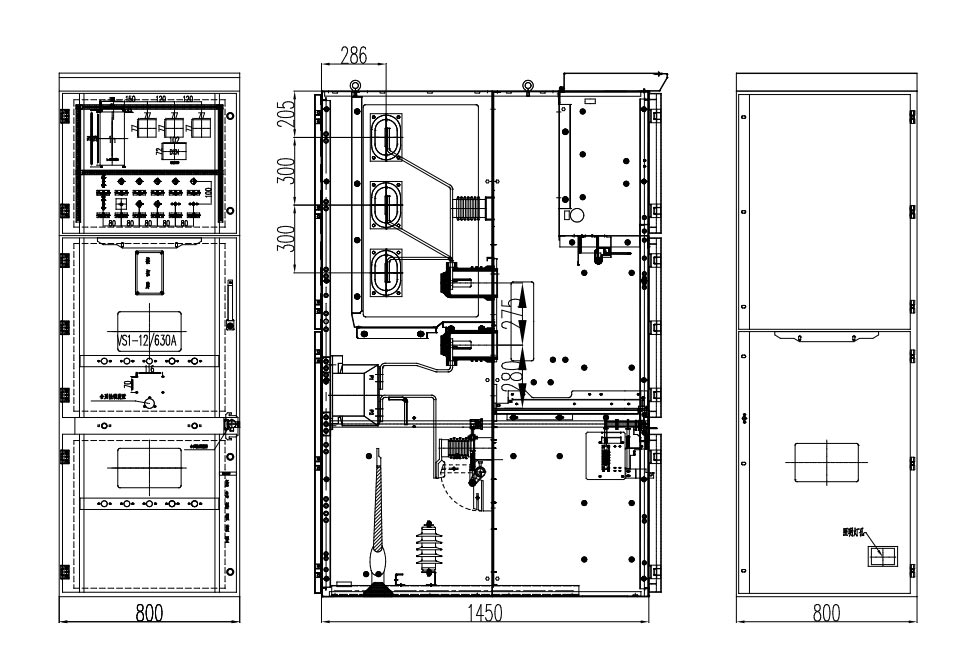

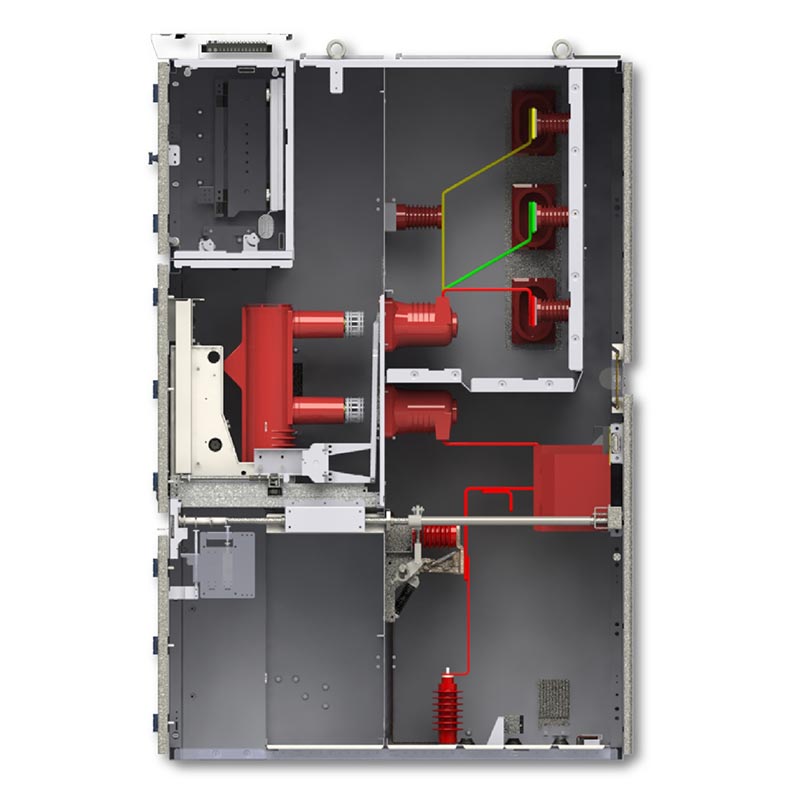

Kabinet Kyn28 Switchgear 6kV dibagi menjadi empat kompartemen independen dengan partisi logam: busbar kompartemen, kompartemen pemutus arus, kompartemen kabel, dan kompartemen instrumen tegangan rendah. Masing-masing komponen aktif kompartemen benar-benar terisolasi, secara efektif mencegah penyebaran fase-ke-fase dan gangguan hubung singkat fasa ke tanah, menghindari kegagalan berjenjang, mengurangi risiko sengatan listrik selama pemeliharaan, dan meningkatkan keselamatan operasional peralatan.
Dilengkapi dengan sistem interlocking lima pencegahan ganda mekanis + elektrik, menghilangkan kesalahan pengoperasian pada bagiannya sumber:
- Mencegah pembukaan atau penutupan pemutus arus secara tidak sengaja;
- Mencegah mendorong/melepas troli pemutus arus yang sedang memuat;
- Mencegah penutupan sakelar pembumian saat sedang diberi energi;
- Mencegah pemberian energi yang tidak disengaja saat sakelar pembumian ditutup;
- Mencegah masuknya secara tidak sengaja ke dalam kompartemen berenergi.
Kabinet memiliki struktur kompak, menghemat ruang pemasangan. Desain modularnya memungkinkan kombinasi yang fleksibel dan perluasan jenis kabinet untuk memenuhi kebutuhan perluasan sistem distribusi tenaga listrik. Itu mudah beradaptasi arsitektur sistem yang berbeda, seperti sistem busbar tunggal dan sistem tersegmentasi busbar tunggal, memfasilitasi masa depan peningkatan dan integrasi sistem.
1. Suhu Sekitar: -10℃ ~ +40℃
2. Ketinggian: ≤1000m (Tersedia desain khusus untuk area ketinggian di atas 1000m)
3. Kelembapan Udara: Kelembapan relatif rata-rata harian ≤95%, kelembapan relatif rata-rata bulanan ≤90% (tanpa kondensasi)
4. Lingkungan Sekitar: Tidak ada gas korosif atau mudah meledak, tidak ada debu dalam jumlah besar, dan tidak ada bahan yang mudah terbakar atau meledak media
1. Sistem Bantu Pembangkit Listrik: Digunakan untuk menerima, mendistribusikan, dan melindungi tenaga pembangkit listrik, memastikan kestabilan pasokan tenaga listrik ke peralatan bantu pembangkit;
2. Distribusi Tenaga Listrik Perusahaan Industri dan Pertambangan: Cocok untuk skenario industri beban tinggi seperti pertambangan, metalurgi, dan industri kimia, memenuhi kebutuhan pengendalian catu daya dan perlindungan kelebihan beban/korsleting peralatan berdaya tinggi;
3. Bangunan Komersial dan Bertingkat Tinggi: Digunakan di gardu induk pusat perbelanjaan besar, gedung perkantoran, hotel, dll., untuk mencapai distribusi yang aman dan pengelolaan tenaga listrik yang lebih baik;
4. Gardu Induk Umum: Sebagai inti peralatan distribusi tenaga listrik tegangan menengah di gardu induk perkotaan dan industri, memastikan operasi jaringan listrik regional yang stabil.
Latar Belakang Proyek: Switchgear yang ada di bengkel rolling mill grup baja sudah tua dan sering mengalami penuaan tidak berfungsi, mempengaruhi kelangsungan operasi jalur produksi. Tegangan menengah dengan keandalan tinggi switchgear diperlukan untuk penggantian.
Solusi: 28 unit switchgear Usune KYN28-6KV dipilih, kompatibel dengan sistem distribusi daya 10kV, dengan arus pengenal 1600A dan arus penahan waktu singkat 31,5kA (4s), dikonfigurasi dengan sirkuit vakum VS1 pemutus.
Hasil Implementasi: Dalam tiga tahun sejak commissioning, peralatan telah beroperasi tanpa kegagalan. Itu sistem interlocking lima lapis secara efektif mencegah kesalahan pengoperasian, dan struktur terkotak menghindari kesalahan pengoperasian penyebaran kesalahan. Stabilitas pasokan listrik pada lini produksi rolling mill telah meningkat sebesar 99,9%, dan berkurang kerugian downtime tahunan sebesar lebih dari 5 juta yuan, mendapatkan pujian yang tinggi dari pelanggan.
J: Dibandingkan dengan switchgear tetap tradisional, keunggulan terbesar Usune KYN28-6KV adalah desainnya yang dapat dilepas. Troli pemutus arus dapat dipindahkan secara mandiri, sehingga tidak perlu mematikan seluruh kabinet selama pengoperasian pemeliharaan, secara signifikan mengurangi dampak pemadaman listrik. Pada saat yang sama, lapis baja logamnya terkotak-kotak struktur dan sistem interlocking lima bukti yang komprehensif menawarkan peningkatan keamanan. Desain modular memfasilitasi perluasan dan integrasi sistem, beradaptasi dengan kebutuhan distribusi daya yang kompleks dan menghasilkan penurunan secara keseluruhan biaya pemeliharaan siklus hidup.
J: Ya. Untuk lingkungan ketinggian >1000m, Usune akan mengoptimalkan desain insulasi dan pemilihan komponen. Untuk lingkungan khusus seperti lingkungan korosif, kelembaban tinggi, dan berdebu, solusi khusus seperti lapisan anti korosi, penyegelan yang ditingkatkan, dan penghalang tahan debu dapat disediakan. Siklus produksi untuk standar produk yang disesuaikan adalah sekitar 15-20 hari, tergantung pada kompleksitas penyesuaian dan jumlah pesanan.
A: Sebagai pabrik sumber, Usune menyediakan layanan siklus hidup penuh: pra-penjualan mencakup desain solusi, parameter seleksi, dan konsultasi teknis; tindak lanjut penjualan mencakup pelacakan kemajuan produksi dan pengujian pabrik kerjasama; purna jual termasuk instalasi dan commissioning gratis, pelatihan operator, garansi peralatan 1 tahun, layanan pasokan dan pemeliharaan suku cadang seumur hidup, dan respons global 24 jam terhadap kebutuhan teknis untuk memastikannya pengoperasian peralatan yang stabil.
