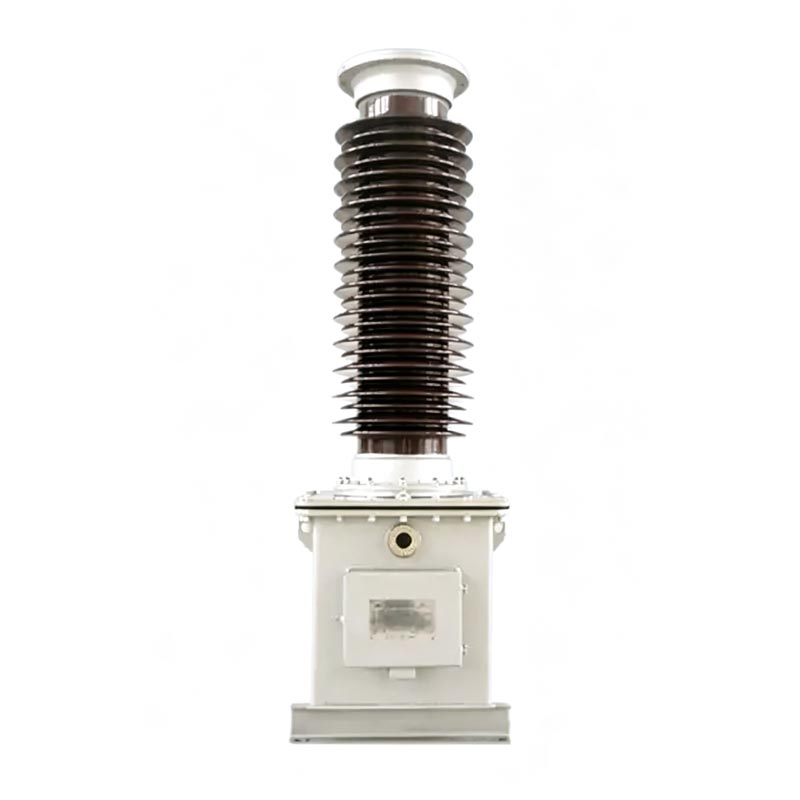

Trafo Tegangan Pt 110 kV seri Usune TYD merupakan trafo tegangan kapasitif berperforma tinggi khusus dirancang untuk jaringan listrik tegangan tinggi 110kV. Produk ini mengadopsi prinsip pembagian tegangan kapasitif dan sepenuhnya struktur terendam minyak tertutup, menghindari kekurangan trafo tradisional seperti ukuran besar dan lemah anti-interferensi, dan memiliki ketahanan polusi yang sangat baik, toleransi suhu rendah, dan ketahanan angin. Ini peralatan mengintegrasikan fungsi pengukuran, perlindungan, dan komunikasi pembawa, dan merupakan pendukung inti perangkat untuk pengoperasian cerdas dan pemeliharaan sistem transmisi dan transformasi daya 110kV.
Trafo Tegangan Pt 110 kV secara ketat mematuhi standar nasional GB/T20840.1-2010, GB/T20840.5-2013, dan GB/T19749-2005. Proses desain, produksi, dan pengujiannya distandarisasi, dan semua parameter kinerja memenuhi standar spesifikasi pengujian preventif untuk peralatan listrik.
Petunjuk Umum
- TYD : Kode khusus untuk trafo tegangan kapasitif
- 110/3: Nilai tegangan fasa sistem yang kompatibel adalah 110kV
- 0,02: Nilai kapasitansi pembagi tegangan kapasitif adalah 0,02μF
- Kode karakteristik akhiran: H - Tipe anti polusi; G - Tipe ketinggian tinggi (cocok untuk ketinggian di atas 2000m);
F - Cocok untuk sistem ground titik netral yang tidak efektif
Contoh: TYD110/3-0.02FH mewakili transformator tegangan kapasitif yang cocok untuk titik netral 110kV jaringan listrik yang tidak memiliki ground yang efektif, dengan kapasitansi terukur 0,02μF dan peringkat anti-polusi yang tinggi.

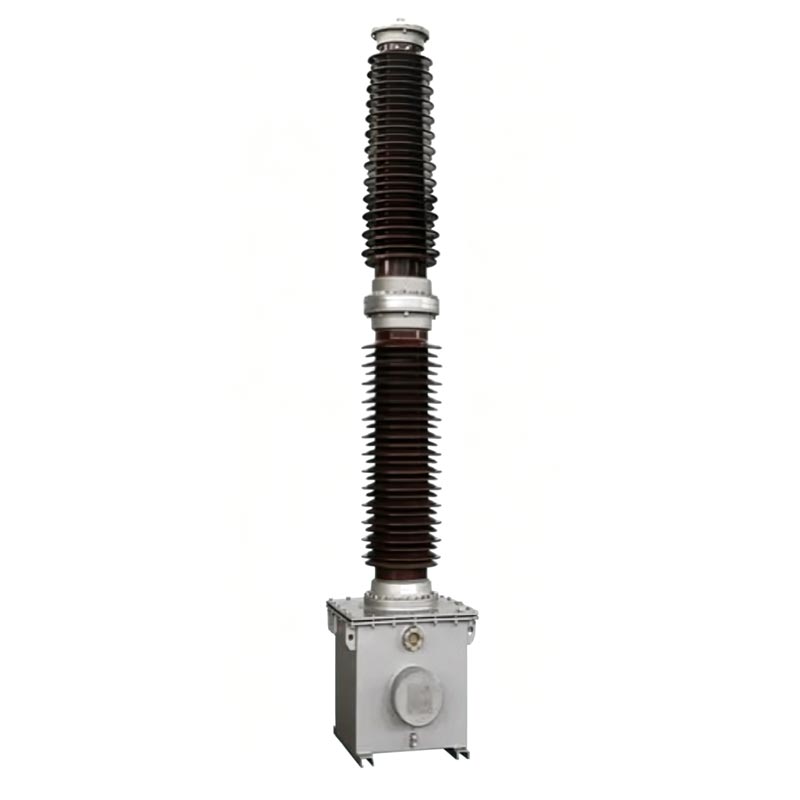

Terdiri dari kapasitor kopling dan kapasitor pembagi tegangan yang ditumpuk menjadi satu. Beberapa set kapasitor elemen dihubungkan secara seri di dalam selongsong porselen. Ini menggunakan film tipis dan kertas kapasitor berkualitas tinggi dielektrik komposit dan diresapi vakum dengan minyak isolasi berkualitas tinggi. Peralatan tersebut tersegel sepenuhnya struktur dengan perangkat kompensasi oli bawaan untuk menjaga tekanan internal stabil, mencegah kebocoran oli, menghilangkan kebutuhan pengambilan sampel di tempat, secara efektif mengisolasi kelembapan dan kotoran eksternal, dan memastikan kestabilan kinerja isolasi.
Trafo Tegangan Pt 110 kV seluruhnya disegel di dalam tangki baja berisi minyak (yang juga berfungsi sebagai a basis kapasitor), termasuk transformator perantara, reaktor kompensasi, dan reaktor saturasi cepat peredam. Ini sudah dirakit sebelumnya dengan kapasitor pemisah tegangan rendah sebelum meninggalkan pabrik. Elektromagnetik unit dan sirkuit oli pembagi kapasitor diisolasi sepenuhnya, memastikan tidak ada gangguan dan pengoperasian yang stabil. Kabel sekunder dan terminal gelombang pembawa terletak di tengah kotak sambungan di dinding samping tangki, diberi label yang jelas untuk memudahkan pemasangan kabel dan pemeliharaan di lokasi.
Secara akurat menurunkan output untuk memberikan sinyal tegangan rendah standar, menawarkan dukungan data yang andal untuk daya pengukuran energi jaringan dan pemantauan tegangan waktu nyata.
Dilengkapi dengan proteksi relai dan peralatan kontrol otomatis, memungkinkan identifikasi kesalahan jaringan listrik, verifikasi sinkronisasi, dan perlindungan saluran, mencegah kerusakan peralatan dan kecelakaan jaringan listrik yang disebabkan oleh anomali tegangan.
Berfungsi sebagai kapasitor kopling khusus untuk komunikasi pembawa saluran listrik, menyediakan saluran sinyal yang stabil transmisi data jaringan listrik serta pengoperasian dan pemeliharaan jarak jauh.
- Kondisi Pengoperasian yang Kompatibel: sistem tenaga AC 50/60Hz
- Tegangan Output Sekunder: 100/√3V, 100V (spesifikasi standar)
- Tangen Rugi Dielektrik: ≤0,002
- Kesalahan Kapasitor: Tidak melebihi ±2% dari nilai pelat nama
- Resistansi Isolasi: ≥500MΩ (diukur dengan megohmmeter 2500V)
- Kemampuan Operasi Tegangan Lebih: Operasi jangka panjang pada tegangan pengenal 1,2 kali; operasi jangka pendek pada 1,5
kali tegangan pengenal selama 30 detik; Tipe F dapat beroperasi terus menerus selama 8 jam pada tegangan pengenal 1,9 kali
- Suhu Pengoperasian: -40℃~+45℃ (dapat disesuaikan untuk kondisi khusus)
- Ketahanan Kecepatan Angin Maksimum: 150km/jam
- Ketinggian yang Berlaku: ≤2000m (model ketinggian tersedia berdasarkan permintaan)
- Ketebalan Lapisan Es Maksimum: 10mm
- Peringkat anti-polusi: Kelas Standar D (jarak rambat ≥ 43,3 mm/kV), Kelas E opsional (jarak rambat ≥
53,7 mm/kV)

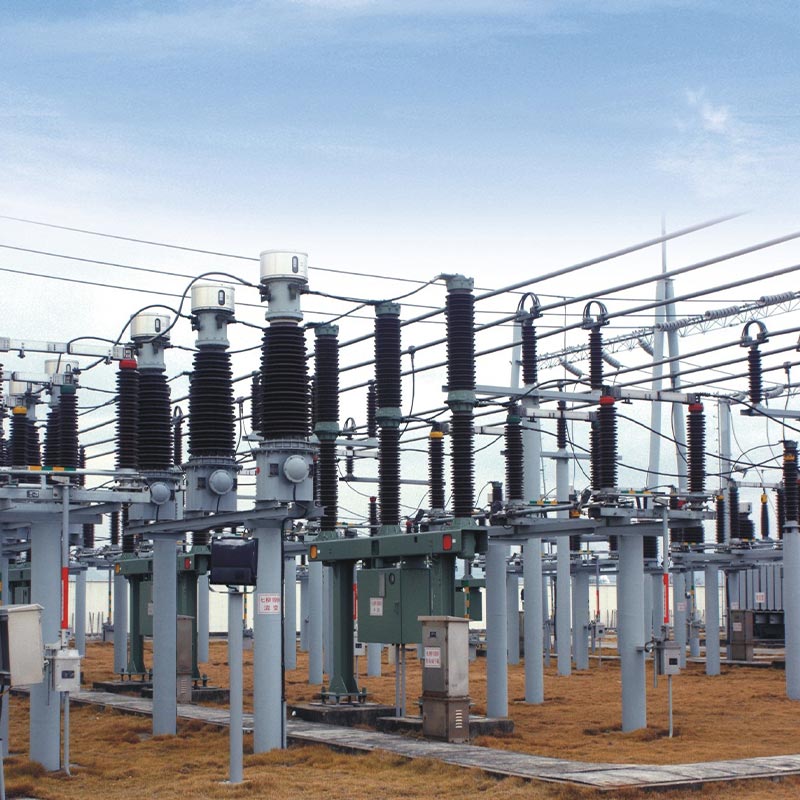

Trafo Tegangan Pt 110 kV anti polusi Usune TYD110/3-0.02FH berhasil diaplikasikan pada outdoor proyek renovasi gardu induk regional 110kV di Provinsi Zhejiang. Gardu Induk ini melayani sekitarnya kawasan industri dan kawasan pemukiman, membutuhkan stabilitas pasokan listrik dan keandalan peralatan yang sangat tinggi. Terletak di daerah pesisir dengan kelembaban tinggi, semprotan garam tinggi, dan polusi berat, serta seringnya angin laut, proyek ini menuntut kinerja anti polusi, anti korosi, dan anti penuaan yang ketat dari tegangan tinggi peralatan.
Peralatan tersebut diangkat, dipasang, dan dioperasikan secara ketat sesuai dengan spesifikasi pabrikan sebelum dioperasikan. Pengoperasian dan pemeliharaan di lokasi selama dua tahun serta data pengujian rutin menunjukkan hal tersebut parameter inti seperti kapasitansi peralatan dan kerugian dielektrik secara konsisten memenuhi standar nasional, dengan no masalah seperti kebocoran oli, kebisingan abnormal, atau penyimpangan parameter. Anti-fouling dan anti-korosinya yang unggul struktur secara efektif menahan korosi semprotan garam pantai dan udara lembab, menghindari kesalahan umum seperti penuaan isolasi dan fluktuasi tegangan pada transformator instrumen tradisional. Ini melengkapi kekuatan secara stabil pengukuran, pemantauan tegangan, dan sambungan komunikasi pembawa, memastikan pasokan daya yang berkelanjutan dan aman ke gardu induk, dan sepenuhnya memverifikasi stabilitas dan kemampuan beradaptasi produk dalam kondisi luar ruangan yang keras.
Peralatan dikirimkan sebagai satu set lengkap pembagi tegangan kapasitor + perangkat elektromagnetik. Instalasi harus patuhi dengan ketat nomor papan nama; pencampuran dan penggantian secara sewenang-wenang dilarang keras. Untuk peralatan mengangkat, lubang pengangkat khusus untuk tangki minyak unit elektromagnetik harus digunakan; pengangkatan langsung dari bushing porselen kapasitor dilarang. Pondasi dipasang dengan baut M20 berkekuatan tinggi, dan keseluruhan sudut kemiringan pemasangan ≤2/1000mm untuk memastikan pengoperasian peralatan yang stabil.
Persyaratan Pengkabelan Utama: Terminal peredam d1 dan d2 harus tersambung dengan andal; sirkuit terbuka secara ketat dilarang. Jika tidak tersambung ke peralatan pembawa, terminal N dan X harus dihubung pendek dengan andal. Selama pengoperasian peralatan, terminal X harus dibumikan secara langsung dan andal untuk mencegah masuknya tegangan tinggi penutup sekunder, merusak peralatan, dan membahayakan keselamatan pribadi.
Peralatan ini memiliki struktur terendam oli yang tertutup rapat, memastikan kinerja stabil dan menghilangkan kebutuhan untuk pengambilan sampel dan pengujian oli rutin. Perawatan rutin hanya memerlukan pemeriksaan berkala terhadap penyegelan peralatan kondisi, kekencangan terminal, dan pemecahan masalah untuk kebisingan abnormal, anomali tegangan sekunder, dan mendadak lonjakan tegangan pada sambungan delta terbuka. Pembongkaran baut dan segel pengikat peralatan secara tidak sah struktur sangat dilarang. Pembagi kapasitor dan perangkat elektromagnetik tidak boleh dibongkar tanpanya izin pabrikan. Setelah peralatan tersebut dibuang, harus diserahkan kepada lingkungan setempat departemen perlindungan untuk pembuangan terpusat dan tidak berbahaya untuk mencegah pencemaran lingkungan.
H adalah tipe tahan polusi, cocok untuk skenario industri pesisir dan polusi berat, dengan peningkatan jarak rambat dan ketahanan terhadap korosi; G adalah tipe ketinggian tinggi, dioptimalkan untuk area di atas ketinggian 2000m, cocok untuk lingkungan ultraviolet bertegangan rendah dan kuat; F adalah tipe khusus untuk titik netral yang tidak efektif grounding, dengan toleransi tegangan lebih yang lebih kuat, cocok untuk sistem jaringan listrik yang sesuai. Model yang sesuai dapat dipilih berdasarkan lingkungan geografis proyek dan sistem jaringan listrik.
D1 dan D2 adalah terminal peredam. Membukanya akan menyebabkan kegagalan peredam, memicu lonjakan tegangan lebih internal dan menyebabkan kerusakan permanen pada kapasitor dan unit elektromagnetik. Ketika tidak ada peralatan pembawa yang terhubung, melepaskan terminal N-X akan memungkinkan tegangan tinggi masuk ke kotak sambungan sekunder, membakar sekunder peralatan pemantauan dan perlindungan dan menyebabkan kecelakaan keselamatan. Keandalan koneksi terminal harus diperiksa sebelum mengoperasikan peralatan.
Tidak, pengambilan sampel dan pengujian oli secara berkala tidak diperlukan. Unit elektromagnetik beroperasi pada tegangan rendah, dan a serangkaian uji penyegelan dan kinerja lengkap telah diselesaikan sebelum meninggalkan pabrik, memastikan keandalan kinerja penyegelan. Pengambilan sampel di lokasi akan mengganggu keseimbangan tekanan internal peralatan, sehingga menyebabkan potensi masalah seperti penurunan level oli, intrusi kelembapan, dan kerusakan insulasi. Hanya pemeriksaan rutin perlu memverifikasi integritas segel dan stabilitas parameter listrik. Jika parameter tidak normal, hubungi pabrikan untuk pengujian khusus.
