Trafo Tegangan Luar Ruangan

Trafo Tegangan Luar Ruangan seri Usune TYD mencakup semua level tegangan dari 35kV hingga 220kV, mengubah tegangan tinggi sistem ke sinyal tegangan rendah standar 100/√3 V atau 100 V untuk memenuhi kebutuhan pengukuran energi, pengukuran tegangan, perlindungan relai, dan verifikasi sinkronisasi jaringan. Dibandingkan dengan transformator tegangan elektromagnetik tradisional, produk ini juga dilengkapi sambungan komunikasi pembawa saluran listrik, menghindari masalah feroresonansi. Secara keseluruhan strukturnya dapat diandalkan, memastikan pengoperasian jaringan listrik tegangan tinggi yang aman dan stabil dalam jangka panjang, menjadikannya inti perangkat pendukung untuk konstruksi jaringan pintar.

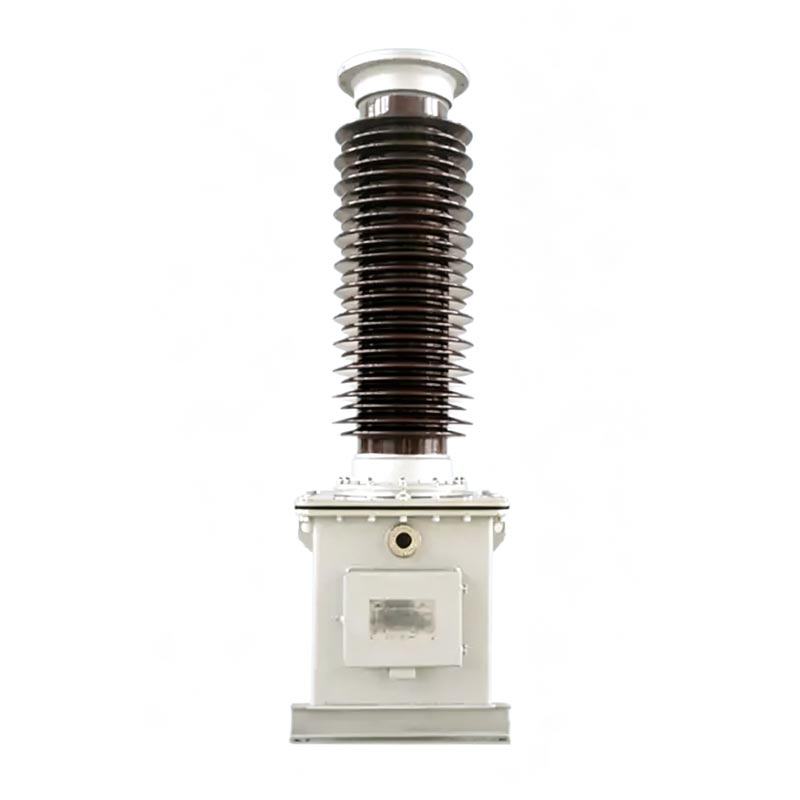

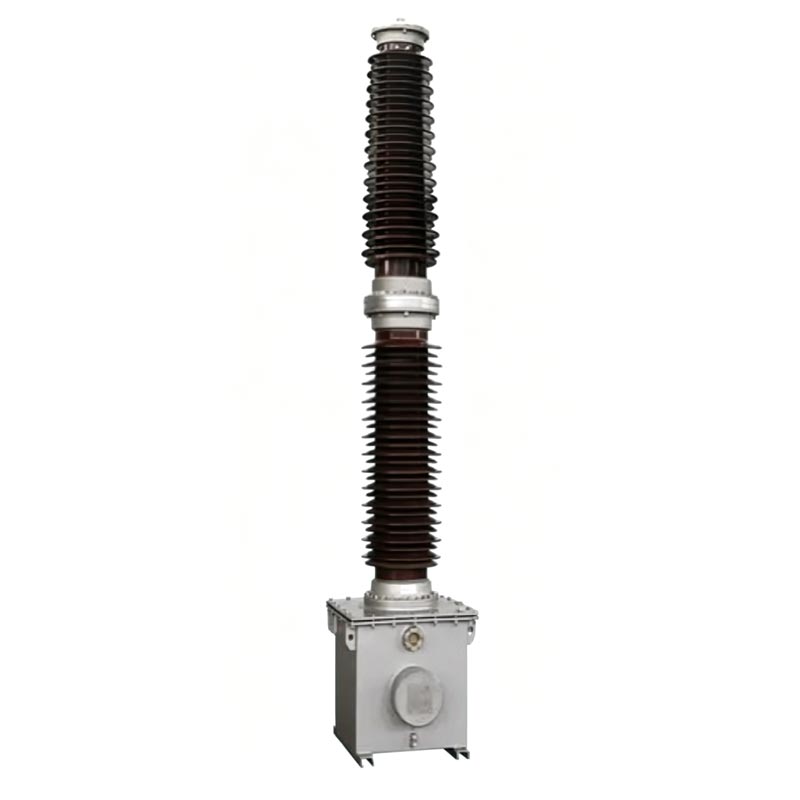

Transformator Tegangan Kapasitor

TYD-35 (66, 110/220)kV-0,01 (0,02)

Petunjuk Umum

Penjelasan Model Produk

Kode model seri TYD dengan jelas mendefinisikan parameter produk dan skenario yang berlaku, sehingga memudahkan rekayasa seleksi dan pemasangan di tempat. Aturan pengkodeannya adalah sebagai berikut:

1. Struktur Model: TYD ① – ② ③

- TYD : Kode untuk trafo tegangan kapasitif
- ①: Nilai tegangan fasa sistem (satuan: kV)
- ②: Nilai kapasitansi pembagi tegangan (satuan: μF, opsional 0,01μF, 0,02μF)
- ③: Kode akhiran fitur fungsional

2. Penjelasan Kode Akhiran:

- H: Tipe tahan polusi, cocok untuk area dengan polusi berat
- G: Tipe ketinggian tinggi, cocok untuk area di atas ketinggian 2000m
- F: Cocok untuk sistem ground titik netral yang tidak efektif

3. Contoh Model Khas

TYD110/√3-0.02FH, mewakili level tegangan 110kV, kapasitansi pengenal pembagi tegangan 0,02μF, cocok untuk titik netral sistem ground yang tidak efektif dan lingkungan polusi Kelas D, transformator tegangan kapasitif.

Fungsi Inti

1. Pengukuran dan Pengukuran Tegangan Yang Tepat

Memungkinkan akuisisi tegangan presisi tinggi dan pengukuran energi, memastikan penyelesaian jaringan listrik yang akurat data konsumsi.

2. Perlindungan Jaringan Listrik dan Kontrol Otomatis

Memberikan sinyal tegangan stabil untuk perlindungan relai, kontrol otomatis jaringan listrik, dan sinkronisasi verifikasi, memungkinkan respons cepat terhadap kesalahan sistem.

3. Kopling Komunikasi Saluran Listrik

Bertindak sebagai kapasitor kopling untuk komunikasi pembawa saluran listrik, mencapai transmisi sinyal saluran listrik tanpa kabel tambahan.

Standar Eksekusi

Seluruh proses produksi dan pengujian Trafo Tegangan Luar Ruangan secara ketat mematuhi nasional standar resmi, yang sepenuhnya memenuhi spesifikasi penerimaan teknik:
- GB/T20840.1-2010 "Instrumen Transformer - Bagian 1: Persyaratan Teknis Umum"
- GB/T20840.5-2013 "Transformator Instrumen - Bagian 5: Persyaratan Teknis Tambahan untuk Tegangan Kapasitif transformator"
- GB/T19749-2005 "Kapasitor Gabungan dan Pembagi Tegangan Kapasitif"

Kondisi Lingkungan yang Berlaku

Transformator Tegangan Luar Ruangan menawarkan kemampuan beradaptasi lingkungan yang sangat baik dan dapat beroperasi secara stabil dalam kondisi kompleks kondisi luar ruangan. Parameter standar yang berlaku adalah sebagai berikut:
- Skenario Instalasi: Cocok untuk penggunaan di dalam dan luar ruangan
- Suhu Sekitar: -40℃～+45℃ (Kondisi khusus dapat disesuaikan dan dinegosiasikan)
- Kecepatan Angin Maksimum: ≤150km/jam
- Nilai Ketinggian: ≤2000m (versi ketinggian tinggi tipe G beradaptasi dengan ketinggian yang lebih tinggi)
- Ketebalan Lapisan Es: ≤10mm
- Peringkat anti-polusi: Kelas Standar D (jarak rambat ≥ 43,3 mm/kV), Kelas E opsional (jarak rambat ≥ 53,7mm/kV)

Keunggulan Struktural Produk

CVT seri Usune TYD mengadopsi struktur terintegrasi modular, yang terdiri dari dua bagian inti: tegangan kapasitif pembagi dan perangkat elektromagnetik. Strukturnya kuat dan tahan lama:

1. Pembagi Tegangan Kapasitif berkekuatan tinggi

Menggunakan dielektrik komposit kertas tipis dan kapasitor kertas berkualitas tinggi. Beberapa elemen kapasitor adalah dihubungkan secara seri di dalam selongsong porselen, diresapi vakum dengan minyak isolasi berkualitas tinggi. Sepenuhnya struktur tertutup dilengkapi dengan perangkat kompensasi oli untuk menjaga stabilitas tegangan internal, menghilangkan oli masalah kebocoran dan kelembaban. Struktur rakitan baut memastikan pemasangan yang mudah dan sambungan yang aman.

2. Perangkat Elektromagnetik Terintegrasi

Termasuk trafo perantara bawaan, reaktor kompensasi, dan peredam reaktor cepat jenuh, semuanya tersegel dalam tangki baja berisi minyak. Itu sudah dirakit sebelumnya dengan pembagi tegangan rendah sebelum meninggalkan pabrik, memastikan isolasi lengkap dari sistem minyak isolasi dan menghilangkan interferensi timbal balik.

3. Desain Perlindungan Keamanan

Dilengkapi dengan terminal redaman, grounding, dan gelombang pembawa khusus dengan tanda yang jelas. Banyak pelindung struktur secara efektif mencegah bahaya keselamatan seperti kebocoran tegangan tinggi dan kerusakan pada peralatan sekunder.

Aplikasi Rekayasa Cas

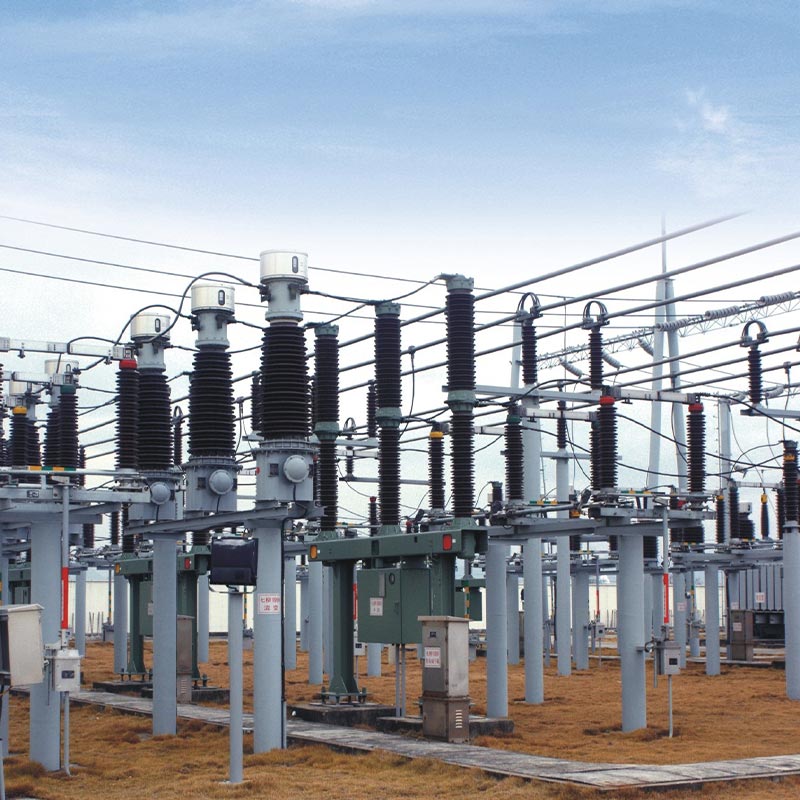

Sebagai pemasok peralatan CVT tegangan tinggi berkualitas tinggi, trafo tegangan seri TYD Usune telah menjadi pemasok berhasil diterapkan pada proyek utama dalam renovasi jaringan listrik perkotaan 110kV di Zhoushan, Provinsi Zhejiang. Itu proyek memilih model klasik TYD110/√3-0.02FH, cocok untuk kondisi pengoperasian lokal yang kompleks wilayah pesisir dengan polusi berat dan titik netral yang tidak mempunyai landasan efektif.
Peralatan asli di gardu induk ini mengalami pengukuran tegangan yang tidak stabil dan anti interferensi yang lemah kemampuan. Setelah mengganti CVT dengan CVT seri Usune TYD, peralatan telah beroperasi lebih stabil dari 3 tahun, mempertahankan pengukuran yang akurat dan keluaran sinyal yang stabil bahkan di lingkungan yang keras seperti tinggi kelembaban, semprotan garam, dan angin kencang. Hal ini memberikan dukungan yang andal untuk proteksi dan pembawa relai gardu induk komunikasi, secara efektif meningkatkan keandalan operasi jaringan listrik regional, mengurangi peralatan tingkat kegagalan, dan sepenuhnya memverifikasi ketahanan cuaca dan kinerja ketahanan polusi yang sangat baik dari produk.

Spesifikasi Pengoperasian dan Pemeliharaan

1. Parameter Operasi Inti

- Operasi jangka panjang: 1,2 kali tegangan pengenal (1,2Un)
- Kelebihan beban jangka pendek: Dapat beroperasi selama 30 detik pada tegangan 1,5Un
- Khusus tipe F: Dapat beroperasi terus menerus selama 8 jam pada tegangan 1,9Un

2. Persyaratan Perawatan Harian

- Periksa kondisi penyegelan peralatan secara teratur untuk mencegah kebocoran minyak isolasi;
- Pastikan sambungan terminal redaman d1 dan d2 dapat diandalkan; operasi sirkuit terbuka sangat dilarang;
- Bila tidak dihubungkan ke peralatan pembawa, terminal N dan X harus dihubung pendek dengan andal;
- Dilarang membongkar baut penyegel dan struktur penyegel lubang pengisian oli tanpa izin;
- Pengambilan sampel oli rutin dan pengujian unit elektromagnetik tidak diperlukan untuk menghindari bahaya keselamatan yang disebabkan oleh oli tingkat turun.

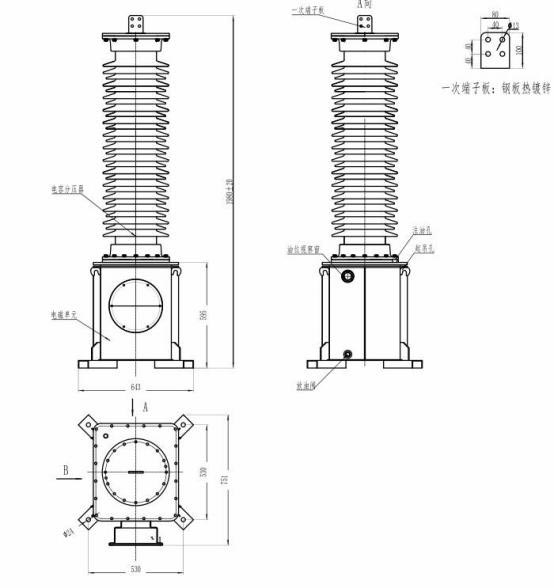

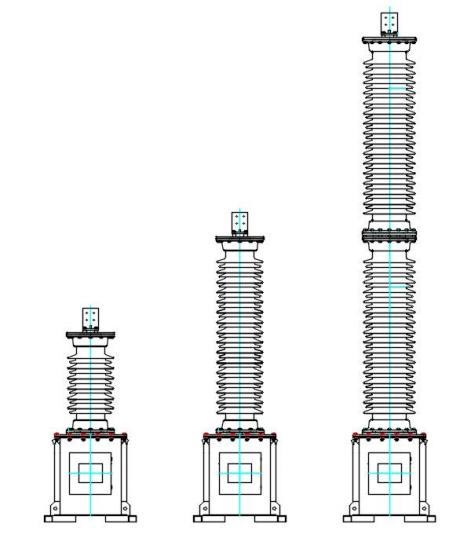

Dimensi produk.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Pertanyaan Umum

Q1: Tes inti apa yang perlu diselesaikan sebelum mengoperasikan CVT seri Usune TYD?

Tiga pengujian inti harus diselesaikan sesuai dengan standar DL/T596-1996: Pertama, pengujian kapasitansi dan dielektrik. hilangnya pembagi kapasitor harus diuji, dengan nilai kapasitansi menyimpang dari pelat nama sebesar ≤2% dan tangen rugi-rugi dielektrik ≤0,002. Kedua, resistansi isolasi unit elektromagnetik harus diuji dengan menggunakan a Megohmmeter 2500V, dengan resistansi isolasi setiap terminal ke ground ≥500MΩ. Ketiga, kalibrasi akurasi pengujian memerlukan peningkatan sudut kabel tegangan tinggi untuk mengurangi gangguan kapasitansi liar dan memastikan akurasi pengukuran.

Q2: Apa tindakan pencegahan utama untuk pemasangan Trafo Tegangan Luar Ruang di lokasi?

Pertama, pembagi kapasitor dan perangkat elektromagnetik adalah satu set yang cocok dan harus dipasang sesuai dengan nomor papan nama; mereka tidak dapat dipertukarkan secara sembarangan. Kedua, lubang pengangkat unit elektromagnetik tangki minyak harus digunakan untuk mengangkat; dilarang mengangkat selongsong porselen kapasitor untuk mencegah peralatan kerusakan. Ketiga, pondasi harus dipasang dengan baut berkekuatan tinggi M20, dan kemiringan keseluruhan peralatan harus dipasang tidak melebihi 2/1000mm. Keempat, pastikan terminal X telah diarde dengan baik dan terminal redaman terpasang dengan aman dihubungkan untuk menghindari kerusakan peralatan.

Q3: Skenario apa yang cocok untuk model akhiran H, G, dan F?

H adalah tipe anti polusi, cocok untuk lingkungan yang sangat tercemar dan sangat korosif seperti wilayah pesisir dan pertambangan industri; G adalah tipe ketinggian tinggi, dioptimalkan untuk ketinggian tinggi, tegangan rendah, dan suhu rendah lingkungan, cocok untuk area di atas 2000m; F adalah tipe sistem-adaptif, yang dirancang khusus untuk titik netral sistem tenaga listrik yang tidak dibumikan secara efektif, dengan toleransi tegangan lebih yang lebih kuat, cocok untuk jaringan listrik khusus kondisi operasi.
