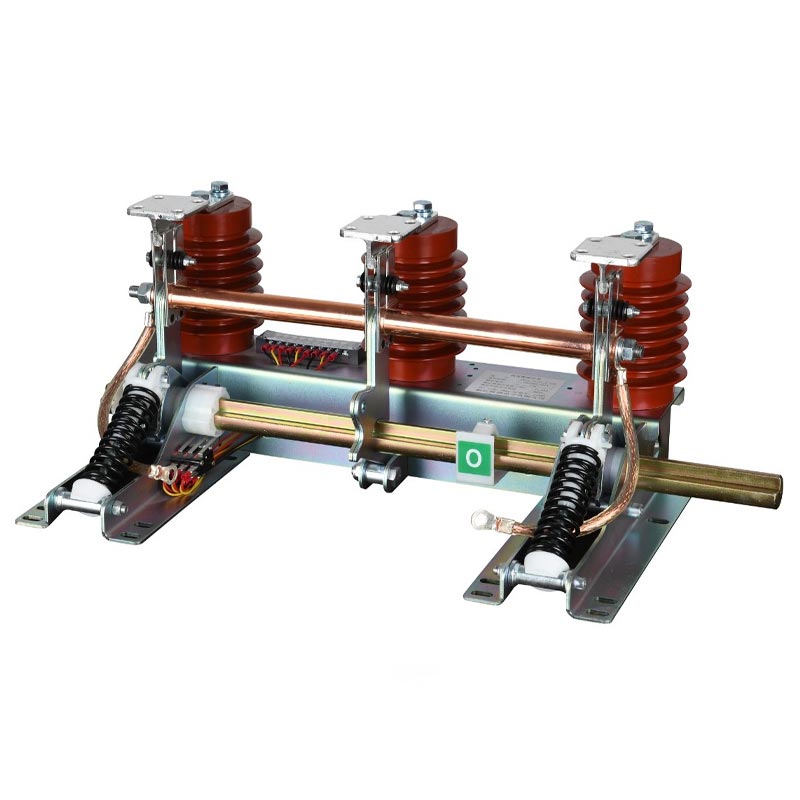

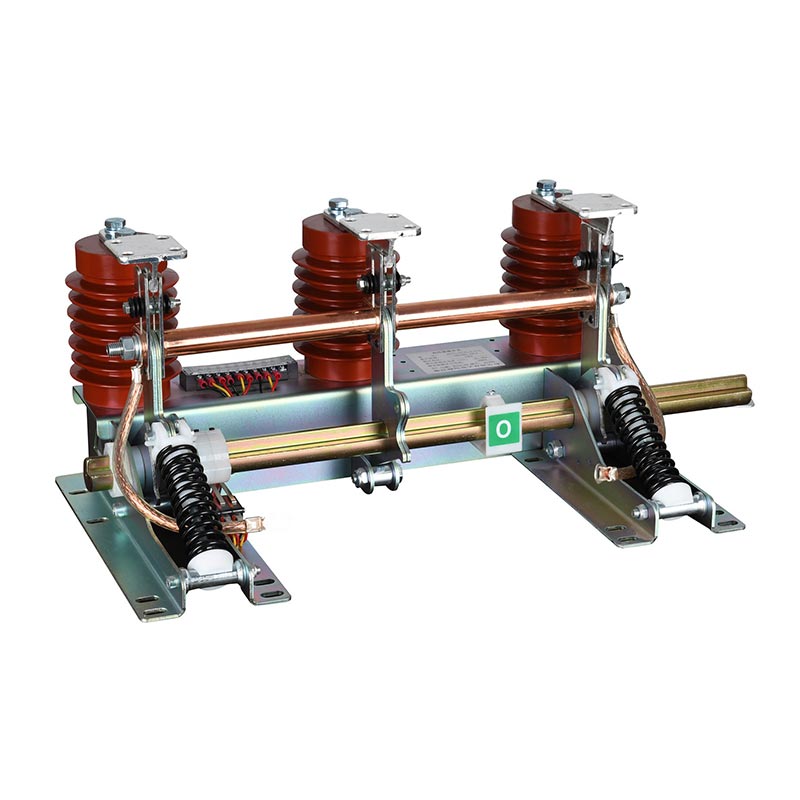

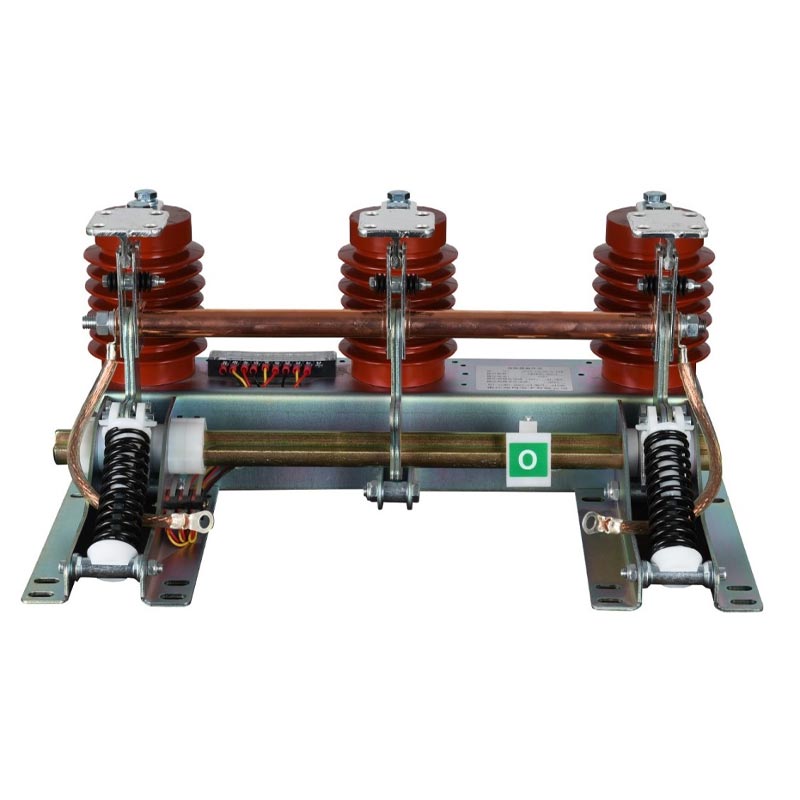

Sakelar Pembumian Jn15

Usune Grounding Switch Jn15 cocok untuk sistem tenaga AC 12kV dan di bawah 50Hz. Dirancang khusus untuk sirkuit landasan keselamatan, dapat digunakan dengan berbagai switchgear tegangan tinggi untuk memberikan perlindungan landasan kritis selama pemeliharaan peralatan atau pemadaman listrik. Dengan melepaskan tegangan sisa secara andal dan menahan arus hubung singkat, ini menjamin keselamatan personel pemeliharaan dan peralatan listrik.

Sebagai produsen profesional, rangkaian produk Usune menawarkan struktur yang kompak dan kokoh, memungkinkan pengoperasian yang stabil di lingkungan dalam ruangan yang keras dengan kelembapan tinggi, tingkat debu tinggi, dan polusi sedang. Ini sepenuhnya sesuai dengan GB1985-89 dan standar internasional IEC129, memastikan konsistensi produk dan penerapan global.

Parameter Teknis Inti

Keunggulan Produk Inti

1. Aman dan Terpercaya

Grounding Switch Jn15 dilengkapi dengan mekanisme interlocking mekanis yang presisi untuk mencegah kesalahan pengoperasian (seperti penutupan dalam kondisi berenergi); ia memiliki kemampuan menahan arus pendek yang sangat baik, mampu menahan arus waktu singkat 31,5kA/4s dan arus puncak 80kA, menjaga integritas struktural di jika terjadi kesalahan; komponen insulasi berkualitas tinggi menawarkan kekuatan insulasi yang tinggi, tahan lembab dan tahan polusi, dan memastikan operasi jangka panjang yang stabil.

2. Kompak dan Mudah Digunakan

Struktur kompak yang dioptimalkan memungkinkan pemasangan yang fleksibel di berbagai switchgear tegangan tinggi (seperti KYN28 dan tipe HXGN); indikator status yang jelas dan port akses tanpa alat memfasilitasi pengoperasian dan pemeliharaan yang mudah; bagian yang bergerak terbuat dari bahan tahan korosi dan dilumasi secara presisi, memastikan kelancaran pengoperasian 2000 siklus.

3. Penerapan yang Luas dan Kepatuhan Standar

Sakelar Pembumian Jn15 kompatibel dengan sistem 6,6–12kV dan dapat dicocokkan dengan semua sistem tegangan tinggi arus utama. switchgear. Ini sepenuhnya sesuai dengan standar GB1985-89 dan IEC129, sehingga cocok untuk berbagai proyek baik dalam negeri dan internasional. Ini dapat beroperasi dengan andal di lingkungan dalam ruangan dengan suhu berkisar -10℃ hingga +40℃, ketinggian ≤1000m, kelembaban 95%, dan tingkat polusi Kelas II.

4. Jaminan Kualitas Pabrik

Grounding Switch Jn15 diproduksi di pabrik canggih Usune, menggunakan jalur produksi otomatis dan ketat pengujian kualitas. Setiap produk menjalani uji dinamis, statis, dan isolasi sebelum meninggalkan pabrik. SEBUAH tim R&D profesional dapat menyediakan konfigurasi khusus berdasarkan voltase, arus, atau pemasangan tertentu persyaratan.

Kasus Penerapan di Dunia Nyata: Proyek Distribusi Tenaga Listrik Kompleks Komersial Perkotaan

1. Latar Belakang Proyek

Kompleks komersial seluas 320.000㎡ di Tiongkok Timur memerlukan sistem distribusi listrik 10kV yang aman dan andal, termasuk delapan ruang sakelar tegangan tinggi tipe KYN28A-12. Sakelar grounding yang stabil diperlukan untuk memastikan keamanan perawatan dan perlindungan sistem.

2. Solusi dan Implementasi

Kontraktor memilih Usune Grounding Switch Jn15 (total 64 unit), mencocokkan semua jalur masuk dan keluar dan lemari PT. Pemasangan dilakukan sesuai prosedur standar, mencapai mekanikal dan elektrikal saling bertautan dengan switchgear. Selama commissioning, pengoperasian, interlocking, dan pengujian ketahanan hubung singkat semuanya memenuhi desain dan standar nasional.

3. Pencapaian Proyek

- Keselamatan Operasional: Dioperasikan tanpa kegagalan selama lebih dari 3 tahun, menyelesaikan 18 siklus pemeliharaan tanpa kegagalan apa pun bahaya keselamatan listrik.
- Stabilitas Sistem: Berhasil menahan 3 gangguan arus pendek tanpa kerusakan peralatan, memperpendek pemadaman listrik waktu pemulihan.
- Perawatan yang Efisien: Indikator status yang jelas dan pengoperasian yang mudah, mengurangi waktu grounding perawatan sekitar 40%.
- Masukan Pelanggan: "Saklar Usune JN15-12 dapat diandalkan dan mudah digunakan, penting untuk keamanan daya secara keseluruhan kompleks. Ini akan menjadi pilihan prioritas untuk proyek-proyek masa depan."

Parameter Teknis Utama

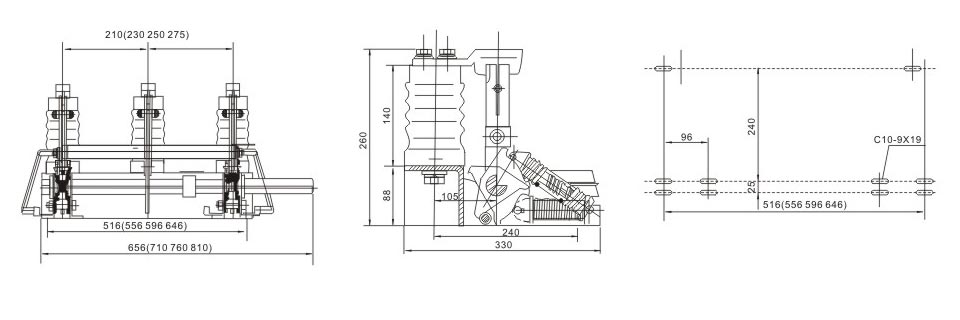

Dimensi Luar

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Pertanyaan Umum

Q1: Jenis switchgear apa yang kompatibel dengan Usune Grounding Switch Jn15?

A: Kompatibel dengan semua switchgear tegangan tinggi dalam ruangan utama, seperti KYN28A-12, HXGN-12, XGN2-12, dll., cocok untuk sistem 6.6kV/10kV/11kV/12kV dan jarak fase standar 150mm/165mm/210mm/250mm; lemari khusus bisa dapat disesuaikan dengan menghubungi Usune.

Q2: Perawatan apa yang diperlukan untuk Grounding Switch JN15?

A: Rencana pemeliharaan yang disarankan:
- Setiap 6 bulan: Inspeksi visual, pemeriksaan keausan, korosi, sambungan kendor, dan kondisi interlocking.
- Tahunan: Uji operasional, pengecekan kelancaran buka tutup serta kebenaran interlocking.
- Setiap 5 tahun: Uji kinerja, verifikasi kemampuan insulasi dan ketahanan hubung singkat sesuai dengan standar.
- Setiap 2 tahun: Perawatan pelumasan, pemberian pelumas pada bagian yang bergerak untuk memperpanjang masa pakai.

Q3: Dapatkah JN15-12 digunakan pada ketinggian di atas 1000m atau di lingkungan yang korosif?

J: Model standar cocok untuk ketinggian ≤1000m, polusi Kelas II, dan lingkungan non-korosif. Untuk ketinggian >1000m atau lingkungan korosif (kimia, garam laut), Usune menawarkan produk yang ditingkatkan, termasuk insulasi yang diperkuat, lapisan anti-korosi, dan desain penurunan daya yang bergantung pada ketinggian. Hubungi tim teknis kami untuk solusi yang disesuaikan.

Kesimpulan

Sakelar grounding tegangan tinggi dalam ruangan seri Usune JN15-12 memadukan keamanan, keandalan, dan keserbagunaan. beradaptasi dengan sistem tenaga 6,6–12kV. Mereka memenuhi standar global dan telah terbukti dalam proyek nyata, sehingga mewujudkannya pilihan ideal untuk perlindungan grounding. Sebagai pemasok Tiongkok profesional, Usune menyediakan produk berkualitas tinggi dan dukungan teknis yang komprehensif untuk berbagai proyek di bidang distribusi listrik, industri, dan perdagangan.
