Sakelar Pemutus Sirkuit Tegangan Tinggi Usune LW36-110 untuk Gardu Induk adalah peralatan listrik inti yang dikembangkan secara independen dan diproduksi oleh Zhejiang Usune Electric Co., Ltd., produsen terkemuka di switchgear tegangan tinggi Tiongkok industri. Switchgear tegangan tinggi luar ruangan AC 50Hz tiga fase ini terutama digunakan untuk kontrol dan perlindungan Sistem transmisi dan transformasi daya 110kV, dan juga dapat digunakan sebagai pemutus sirkuit kontak dan masuk aplikasi yang membutuhkan rakitan switchgear. Produk diproduksi di pabrik profesional Usune, dengan terintegrasi R&D, produksi, dan pengujian, memastikan bahwa setiap produk memenuhi standar kualitas yang ketat sebelum meninggalkan pabrik.
Untuk menjamin keandalan dan kompatibilitas produk, Sakelar Pemutus Sirkuit Tegangan Tinggi Usune LW36-110 untuk Gardu induk sepenuhnya mematuhi standar "Pemutus Sirkuit Tegangan Tinggi AC" GB1984-2003 dan memenuhi persyaratan Standar Komisi Elektroteknik Internasional (IEC) IEC62271-100:2001 "Switchgear dan Controlgear Tegangan Tinggi - Bagian 100: Pemutus Arus Tegangan Tinggi". Sebagai pemasok profesional, Usune telah melewati sistem kualitas yang ketat sertifikasi, dan pabriknya dilengkapi dengan peralatan produksi dan pengujian yang canggih untuk memastikan bahwa kinerja setiap produk memenuhi atau melampaui standar industri.
Memanfaatkan prinsip pemadaman busur "ekspansi termal + tambahan" yang unik, ia menghasilkan pemutusan yang sangat baik kinerja, waktu busur pendek, masa pakai listrik yang lama, dan kebisingan pengoperasian yang rendah, secara efektif memastikan keamanan daya operasi jaringan.
Memanfaatkan gas SF6 dengan sifat insulasi dan pemadam busur api yang sangat baik sebagai insulasi dan pemadam busur api sedang, tidak menimbulkan resiko terbakar atau meledak, sehingga cocok untuk daerah padat penduduk dan beragam lingkungan gardu induk yang kompleks.
Dilengkapi dengan mekanisme operasi pegas tipe CTB-1, menampilkan struktur sederhana dan kompak, pengoperasian yang stabil, keamanan dan keandalan yang tinggi, serta mengurangi frekuensi pemeliharaan dan kegagalan.
Dapat beroperasi secara stabil di lingkungan yang keras, secara ketat mematuhi berbagai indikator lingkungan, memastikan operasi stabil jangka panjang di berbagai wilayah.
1. Tegangan Terukur: 110kV; Frekuensi Terukur: 50Hz; Nilai Saat Ini: 3150A
2. Nilai Arus Pemutusan Hubungan Pendek: 40kA; Nilai Arus Pembuatan Sirkuit Pendek (Puncak): 100kA
3. Nilai Tekanan Gas SF6 (20℃): 0,5MPa; Tingkat Kebocoran Tahunan: ≤0,5%
4. Kehidupan Mekanik: 6000 siklus; Waktu Pembukaan: ≤60ms; Waktu Penutupan: ≤145ms
5. Kisaran Suhu Sekitar: -30℃～+40℃; Ketinggian: ≤3000m

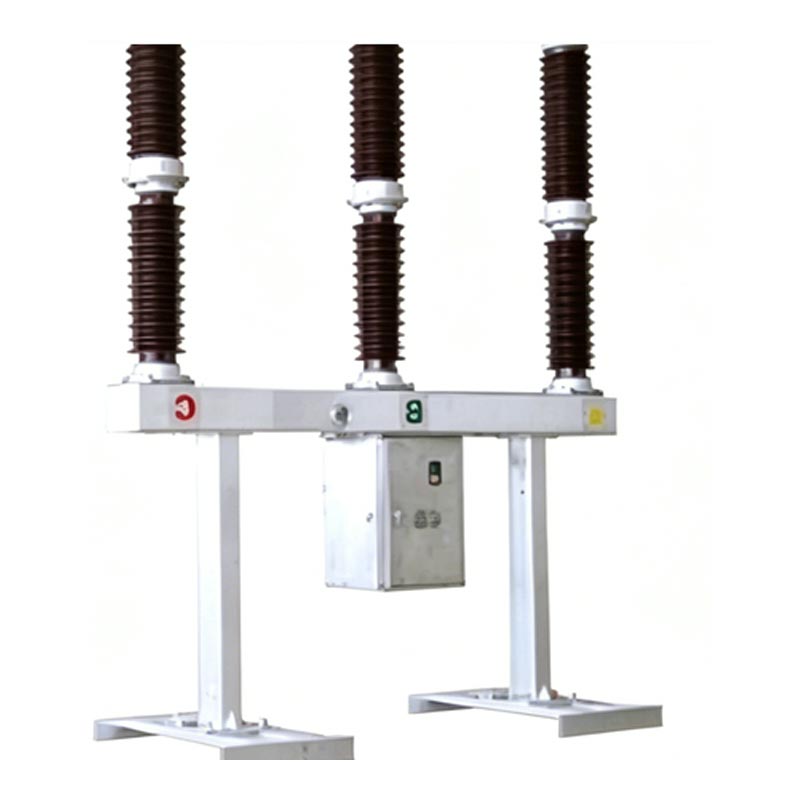

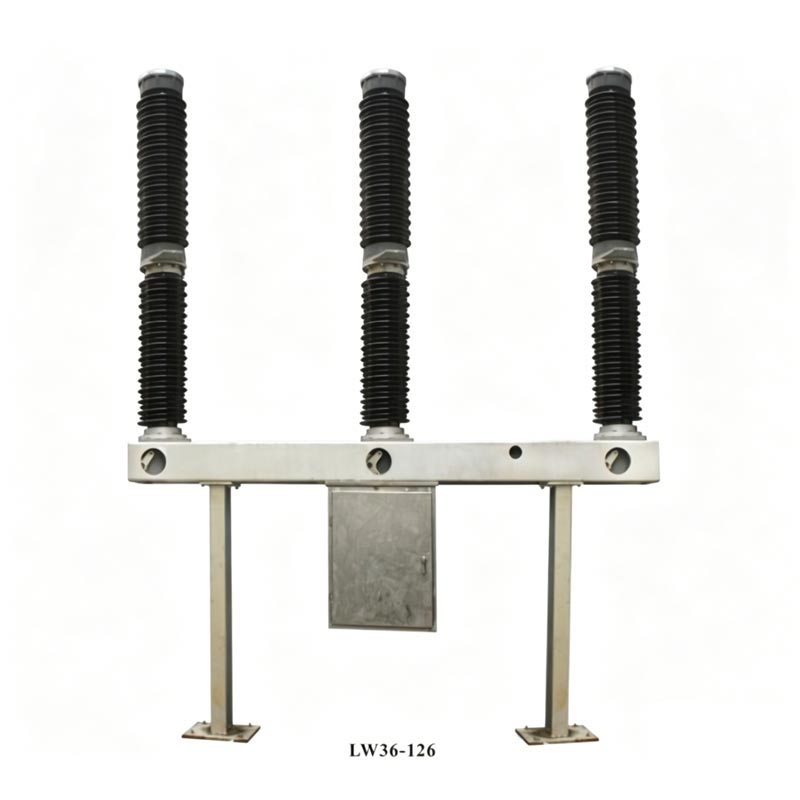

Sakelar Pemutus Sirkuit Tegangan Tinggi Untuk Gardu Induk mengadopsi ruang pemadam busur listrik berenergi mandiri yang terintegrasi struktur, dengan setiap fase menjadi single-pillar single-break (POLE). Setiap pemutus sirkuit terdiri dari tiga fase, dipasang pada rangka yang sama, dioperasikan dengan mekanisme pegas, dengan tiga fase dihubungkan secara mekanis. Bagian atas Produk dilengkapi selongsong porselen ruang pemadam busur, bagian tengah berisi porselen pendukung bushing dan rangka, dan kotak mekanisme terletak di tengah dan digantung di bawah rangka. Ini menampung mekanisme operasi pegas internal dan komponen kontrol listrik. Batang penarik keluaran mekanisme terhubung ke batang penghubung dan lengan putar. Pengontrol kepadatan gas SF6 dipasang di bagian depan rangka didukung di kedua ujungnya oleh dukungan.
Arus sistem mengalir melalui terminal, batang pendukung kontak stasioner, kontak utama stasioner, saluran utama bergerak kontak, silinder, kontak perantara, dan flensa perantara, kemudian membentuk sirkuit dengan sistem melalui terminal.
Di bawah aksi aktuator, lengan operasi menarik batang tarik isolasi, batang piston, silinder, busur bergerak kontak, dan nosel ke bawah bersamaan. Busur dihasilkan ketika kontak bergerak dan diam terpisah. Kapan sistem kontak bergerak bergerak ke bawah sampai posisi tertentu, nosel terbuka, dan gas SF6 terkompresi di dalam silinder dihembuskan ke area busur melalui nosel. Busur padam ketika arus melintasi nol.
Di bawah aksi aktuator, lengan operasi menarik kontak bergerak yang terhubung ke batang berinsulasi ke atas ke posisi penutupan. Secara bersamaan, gas SF6 memasuki silinder, bersiap untuk operasi pembukaan berikutnya.
Terdiri dari pengukur kepadatan SF6 (pengukur tekanan dan pengontrol kepadatan terintegrasi), katup pasokan gas, tiga fase katup, dan pipa gas SF6. Ini fitur kompensasi suhu, alarm dan perlindungan tekanan yang saling terkait memastikan tekanan gas SF6 stabil.
Terletak di dalam rumah mekanisme, ini mencakup komponen utama seperti sakelar operasi, sakelar otomatis, saklar trip, relay, terminal, kumparan penutup, motor, dan pemanas. Ini memungkinkan kontrol sakelar, anti-pemompaan, penyimpanan energi pegas, perlindungan tekanan gas SF6, fungsi pemanasan, dan pencahayaan.

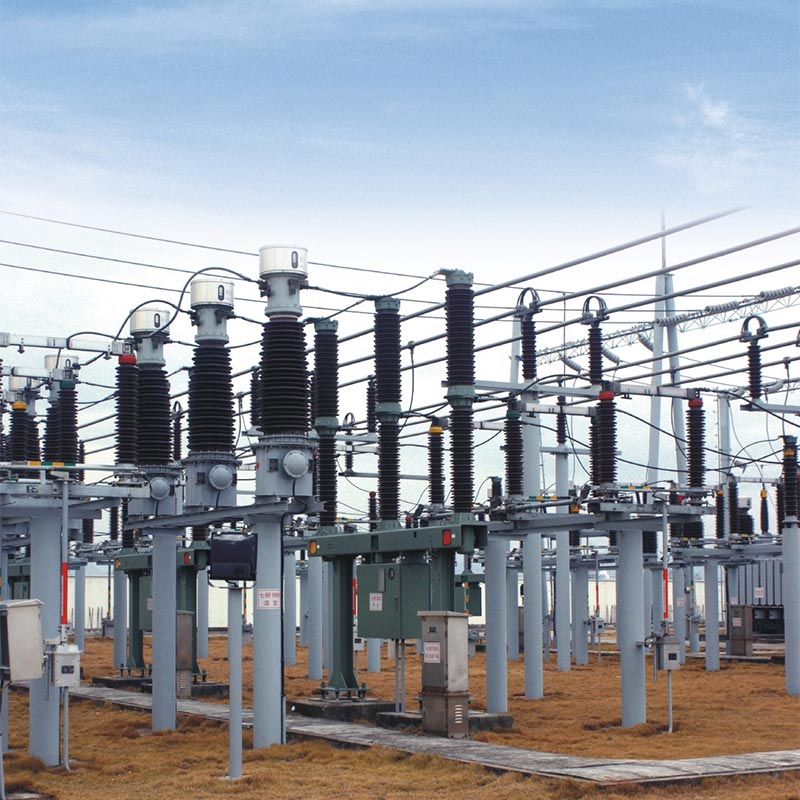

Untuk memverifikasi keandalan dan kepraktisan Sakelar Pemutus Arus Tegangan Tinggi Usune LW36-110 Untuk Gardu Induk, produk ini telah berhasil diterapkan pada proyek gardu induk 110kV di kawasan industri utama di Cina Timur. Sebagai pemasok terpercaya, Usune menyediakan 12 pemutus arus LW36-110 untuk proyek ini, yang telah beroperasi dengan stabil selama lebih dari tiga tahun.
Gardu induk ini memasok listrik ke lebih dari 50 perusahaan besar dan menengah di kawasan industri, membutuhkan stabilitas dan keamanan yang sangat tinggi. Pada tahap awal proyek, klien secara komprehensif membandingkan beberapa pabrikan Cina, akhirnya memilih pemutus sirkuit LW36-110 Usune karena keunggulannya kinerja teknis, kontrol kualitas yang ketat, dan layanan purna jual yang komprehensif. Selama operasi, produk berhasil bertahan dalam kondisi cuaca ekstrem termasuk suhu tinggi, hujan lebat, dan suhu rendah suhu tanpa ada kerusakan yang tercatat. Tingkat kebocoran gas SF6 jauh di bawah standar kebutuhan (≤0,5%), pengoperasian mekanis lancar, dan waktu pembukaan dan penutupan stabil, secara efektif memastikan keamanan dan pengoperasian jaringan listrik taman yang stabil. Hal ini mendapat pujian tinggi dari klien, dan Usune menjadi yang terbaik pemasok peralatan listrik yang ditunjuk untuk proyek perluasan taman berikutnya.
A1: Produk ini memiliki umur mekanis 6000 siklus, dan dalam penggunaan normal dan perawatan rutin, produk ini terus menerus umur operasional bisa mencapai 12 tahun. Poin-poin pemeliharaan utama meliputi: inspeksi rutin mingguan (pemeriksaan isolator integritas, tekanan gas SF6, dan status pengoperasian); perombakan tahunan setiap 3 tahun (pembersihan isolator, pengecekan pengencang, mengukur resistansi sirkuit utama, dan kadar air gas SF6); perbaikan besar-besaran diperlukan berdasarkan kondisi berikut: 12 tahun beroperasi terus-menerus, gangguan arus terukur 2000, 20 kapasitas penuh (40kA) interupsi, atau 6000 operasi mekanis. Usune memberikan panduan perawatan profesional dan suku cadang pasokan untuk memastikan pengoperasian produk yang stabil dalam jangka panjang.
A2: Ya, produk ini memiliki kemampuan beradaptasi terhadap lingkungan yang kuat dan dapat digunakan di dataran tinggi dan sangat dingin wilayah. Kisaran suhu lingkungannya adalah -30℃ hingga +40℃, dengan ketinggian maksimum yang dapat disesuaikan ≤3000m. Itu bisa menahan tekanan angin 700Pa dan lapisan es 10mm, dan kekuatan seismiknya memenuhi persyaratan horizontal percepatan ≤0,3g dan percepatan vertikal ≤0,15g. Cocok juga untuk daerah dengan rata-rata harian relatif kelembaban ≤95% dan kelembaban relatif rata-rata bulanan ≤90% (25℃), dan dapat digunakan di lingkungan yang bebas dari bahan mudah terbakar, kondisi eksplosif, korosif secara kimia, dan getaran parah, sepenuhnya memenuhi persyaratan lingkungan sebagian besar proyek gardu induk di Tiongkok dan bahkan secara global.
Zhejiang Usune Electric Co., Ltd. adalah produsen profesional dan pemasok switchgear daya tegangan tinggi di Cina, dengan fokus pada penelitian, pengembangan, produksi, penjualan, dan layanan purna jual sirkuit tegangan tinggi pemutus arus, saklar, dan peralatan listrik lainnya. Pabrik perusahaan berlokasi di Provinsi Zhejiang, Cina, seluas lebih dari 10.000 meter persegi, dilengkapi dengan jalur produksi lanjutan, peralatan pengujian, dan a tim R&D profesional.
Usune menganut filosofi "Kualitas Pertama, Pelanggan Tertinggi", dengan menerapkan sistem kendali mutu secara ketat selama proses produksi. Semua produk menjalani pengujian ketat sebelum meninggalkan pabrik. Sebagai orang yang terpercaya Sebagai pemasok, Usune telah menyediakan peralatan listrik berkualitas tinggi untuk ratusan proyek gardu induk baik di dalam negeri maupun secara internasional, memenangkan pengakuan pelanggan secara luas atas kualitas produknya yang dapat diandalkan dan komprehensif layanan purna jual.
